Denne trinvise vejledning viser, hvordan man konfigurerer SNMP til at overvåge Access Points, Switches og Gateway/Firewall, mens enhederne administreres af Nebula, herunder en liste over OID'er, der understøttes til overvågning af portstatus, CPU osv.
3. Applikationseksempel: Forespørgsel på enhedens aktuelle CPU-brug
1. Nebula SNMP-konfiguration
Aktiver SNMP V1/V2c på NCC, så tredjeparter kan overvåge og konfigurere Nebula-enheder i henhold til den angivne community-streng. Denne SNMP-fællesskabsstreng med GET-adfærd vil gælde for alle Nebula-enheder, der er registreret på stedet, herunder AP, switche og firewall.
Konfigurationsproceduren er som følger:

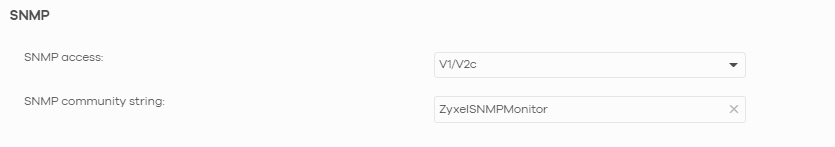

a. Gå til Site Wide > Configure > General setting > SNMP
b. Indstil SNMP Access til V1/V2c, som er de versioner, der understøttes på enhederne, mens de administreres på Nebula.
c. Indstil community-strengen. Denne skal også matche SNMP-serveren.
d. Klik på knappen Gem
Dette er alle de trin, der er nødvendige på Nebula- og enhedssiden. Nu er det vigtigt at vide, hvad de understøttede OID'er er for at vide, hvad der kan overvåges.
2. Understøttede OID'er
MIB-filerne for hver enhed er inkluderet i de firmwarefiler, der er tilgængelige for hver enhed. Du kan downloade filerne her. Sørg for, at du bruger MIB-filerne fra den samme firmware, som enheden kører.
Følgende OID'er er de mest almindelige, der generelt understøttes pr. enhedstype:
| Overvågningsoplysninger | Beskrivelse af | OID | Eksempel på resultater | Understøttet enhed |
| Firmware-version | Den firmwareversion, der kører på enheden | .1.3.6.1.4.1.890.1.15.3.1.6.0 | V6.25(ABIN.2) | Alle |
| Produktmodel | Navnet på produktmodellen | .1.3.6.1.4.1.890.1.15.3.1.11.0 | NWA1123-AC-HD | Alle Serienummer |
| Serienummer | Enhedens serienummer | .1.3.6.1.4.1.890.1.15.3.1.12.0 | S156N539012901 | Alle Landekode |
| Landekode | Den landekode, der er angivet i enhedens radioindstillinger. | .1.3.6.1.4.1.890.1.15.3.1.16.0 | Tyskland | Alle Alle |
| CPU-brug | Den aktuelle brug af enhedens CPU | .1.3.6.1.4.1.890.1.15.3.2.4.0 | 59 | Alle |
| Brug af hukommelse | Hukommelsens aktuelle brugsprocent | .1.3.6.1.4.1.890.1.15.3.2.5.0 | 57 | Alle |
| Brug af flash-hukommelse | Flash (ikke-flygtig) forbrugsprocent | .1.3.6.1.4.1.890.1.15.3.2.6.0 | 14 | AP / Firewall |
| 2.4Ghz aktuel kanal | Den aktuelle kanal, der bruges på 2,4 Ghz-radioen. | .1.3.6.1.4.1.890.1.15.3.5.1.1.1.1 | channel-06_2437mhz (6) | AP |
| 2,4 GHz-kanal | Den indstillede kanal på 2,4 GHz-radioen | .1.3.6.1.4.1.890.1.15.3.5.1.1.6.1 | channel-06_2437mhz (6) | AP |
| 5Ghz aktuel kanal | Den aktuelle kanal, der bruges på 5Ghz-radioen | .1.3.6.1.4.1.890.1.15.3.5.1.1.1.2 | channel-40_5200mhz (40) | AP |
| 5Ghz-kanal | Den indstillede kanal på 5Ghz-radioen | .1.3.6.1.4.1.890.1.15.3.5.1.1.6.2 | channel-40_5200mhz (40) | AP |
| Forbundne stationer i alt | Det samlede antal trådløse stationer, der er forbundet til AP'et. | .1.3.6.1.4.1.890.1.15.3.5.15.0 | 30 | AP |
Flere oplysninger kan indhentes, for at få disse data kan du bruge en SNMP-gang fra rod-OID'et: .1.3.6.1.4.1.890.1.15 (dækket i næste afsnit).
Bemærk: Mens enheder som switche og firewalls administreres i skyen, understøttes kun de OID'er, der er fælles (CPU, firmware, hukommelse osv.).
3. Applikationseksempel: forespørgsel om enhedens aktuelle CPU-brug
I dette eksempel vil vi spørge, hvad status er for CPU'en på et af AP'erne i netværket.

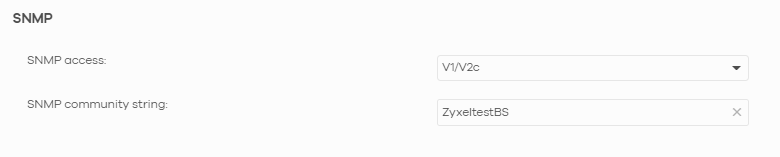

Først konfigureres SNMP-fællesskabet på Nebula Control Center her:
Configure -> Site settings
Derefter identificerer vi IP-adressen på det AP, som vi ønsker at overvåge, i dette tilfælde 192.168.1.37. Vi skal sikre os, at enhedernes konfiguration allerede er opdateret.
Devices - Access Points

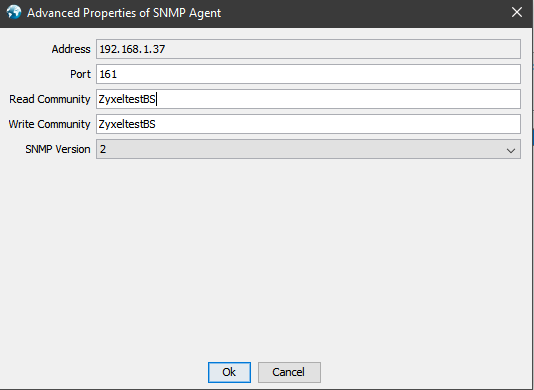

- Vi kan derefter bruge en SNMP-overvågningssoftware i vores lokale netværk til at få de nødvendige oplysninger. I dette eksempel vil vi bruge iReasoning MIB Browser. Når vi har åbnet softwaren, er det nødvendigt at indtaste IP-adressen på den enhed, vi ønsker at forespørge, og også indtaste OID for den værdi, vi ønsker at overvåge. Det er også nødvendigt at konfigurere det SNMP-fællesskab, vi har indstillet på Nebula Control Center, og den understøttede SNMP-version:
- Klik på knappen Go, og værdien vil vise det aktuelle CPU-brug på adgangspunktet:
- Hvis der er brug for andre værdier, kan firmwarefilen, der indeholder MIB-filerne, downloades og importeres i MIB-browseren for at kontrollere flere parametre:
