Nebula [VPN] - L2TP-VPN mit einem RADIUS/AD-Server mit Nebula konfigurieren

Die Nebula-Cloud-Plattform bietet die Möglichkeit, L2TP-VPN-Benutzern die Authentifizierung über RADIUS 802.1x und (oder) AD-Server zu ermöglichen, die sich mit lokalen Domain-Controllern im Netzwerk verbinden.

Inhaltsverzeichnis:

1. Szenario
2. Einrichten der Authentifizierung im Nebula Control Center
3. Einrichten des RADIUS/AD-Servers
4. Einrichten von L2TP im Nebula Control Center
5. Client-Konfiguration und -Überprüfung

1. Szenario

Vorraussetzung: Client-VPN-IP-Adressen dürfen sich nicht mit dem LAN-Subnetz überschneiden

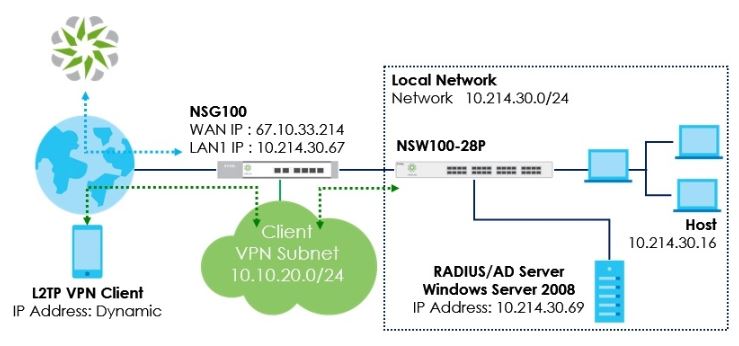

Szenario: Aufbau einer L2TP-VPN-Verbindung mit Radius/AD-Servern in Windows Server 2008
Vorbereitung: NSG100 *1, NSW100 *1, RADIUS Server *1 und AD Server *1 in Windows Server 2008, iPhone 6S+ *1 und Laptop x1

2. Einrichten der Authentifizierung im Nebula Control Center

1. Navigieren Sie zu

Site-wide > Configure > Firewall > Firewall settings

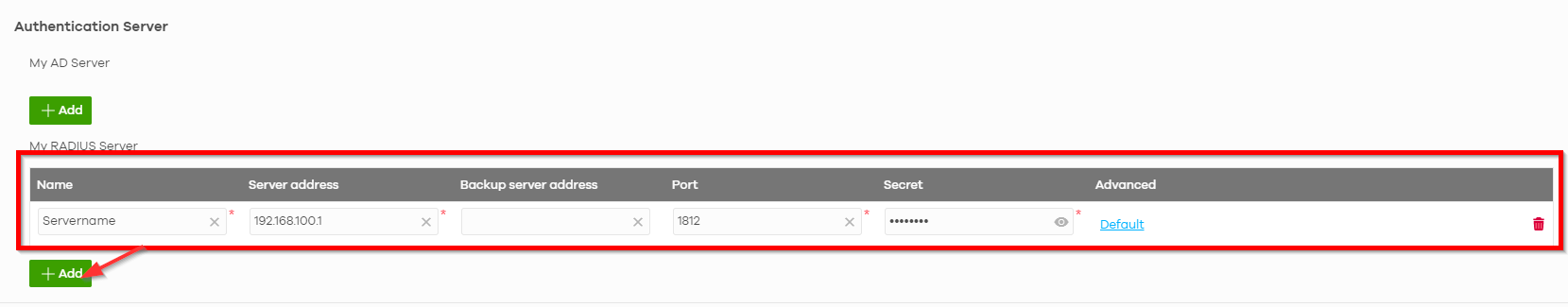

2. Geben Sie unter my RADIUS server Informationen ein

Um die Option Mein RADIUS-Server zu verwenden, muss der Benutzer den Radius-Server und die Active Directory-Rollen auf dem Domänencontroller konfigurieren.

Einrichten des RADIUS/AD-Servers

RADIUS:
1. Neuen RADIUS-Client hinzufügen

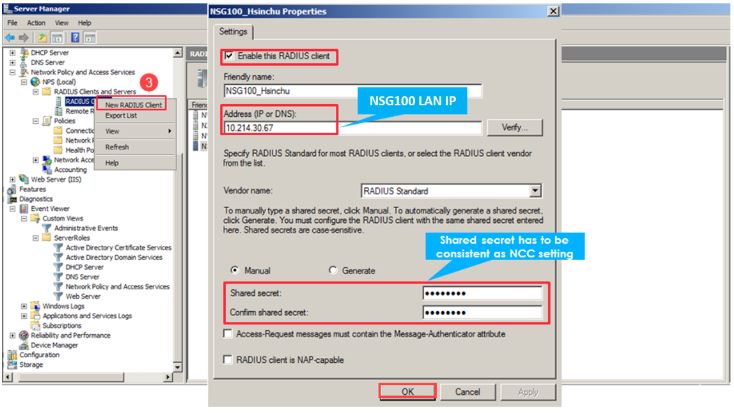

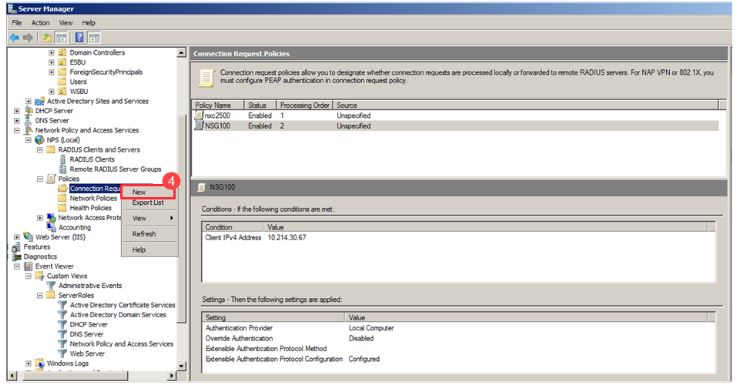

Server-Manager > Rolle > Netzwerkrichtlinien und Zugriffsdienste > NPS(lokal) > RADIUS-Clients und -Server > RADIUS-Client > Neuer RADIUS-Client > Informationen in rot eingeben > OK

2. Neuen RADIUS-Client hinzufügen

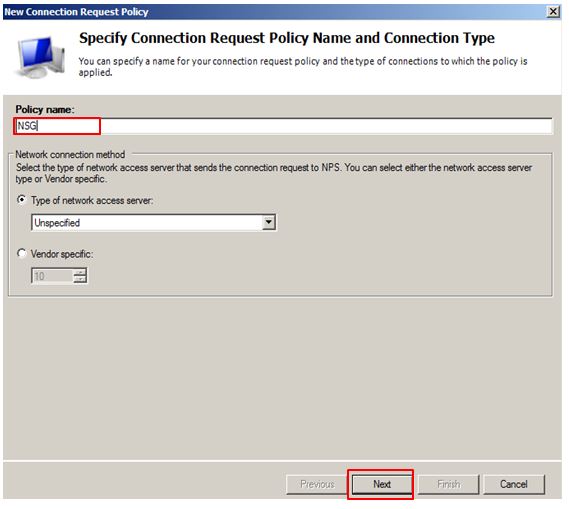

3. Geben Sie den Namen der Richtlinie ein (z. B.: USG) > Weiter

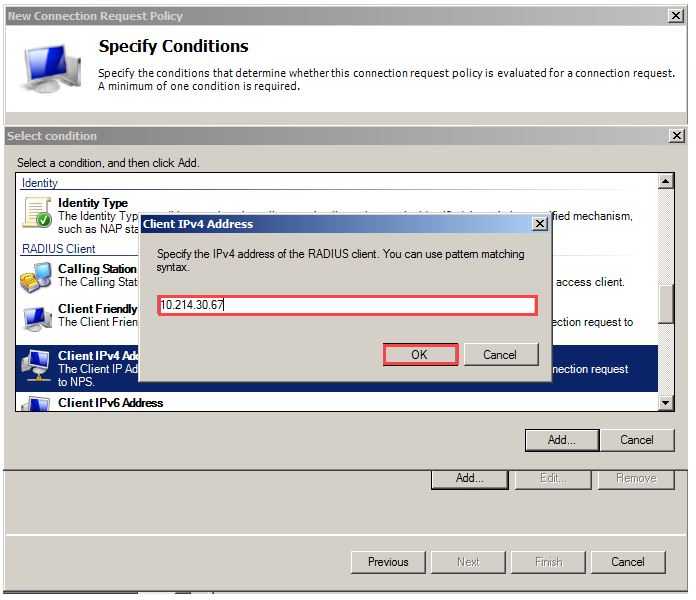

4. Wählen Sie Client-IPv4-Adresse > Hinzufügen > Geben Sie die WAN-IP des NSG100 ein (z. B.: 10.214.30.67) > OK

AD
1. Neuen AD-Benutzer hinzufügen

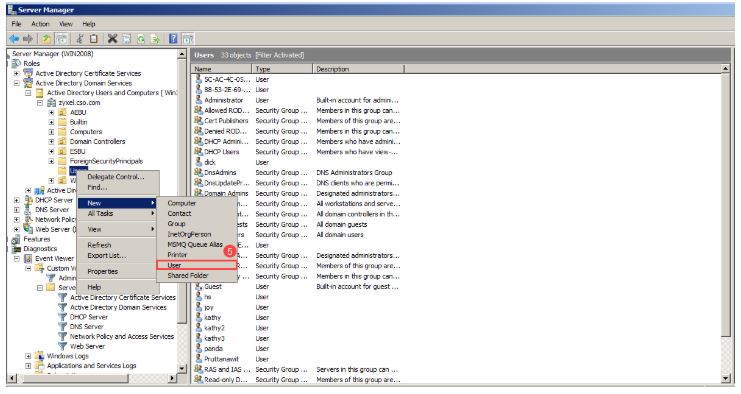

Server Manager >Rolle > Active Directory-Domänendienste > Active Directory-Benutzer und -Computer > zyxel.cso.com > Benutzer > Neu > Benutzer

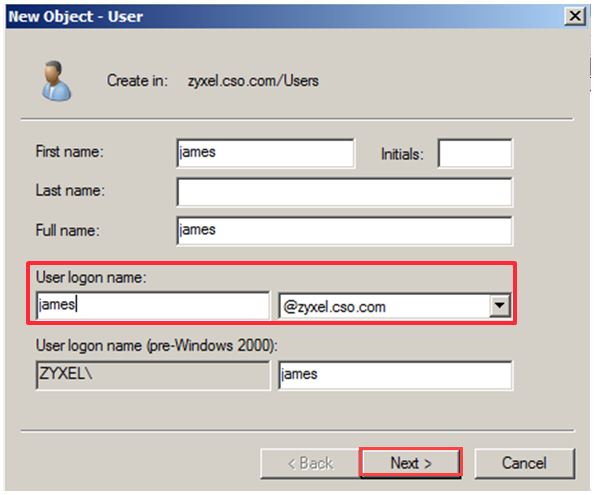

2. Benutzernamen eingeben (z.B.: james@zyxel.cso.com) > Weiter

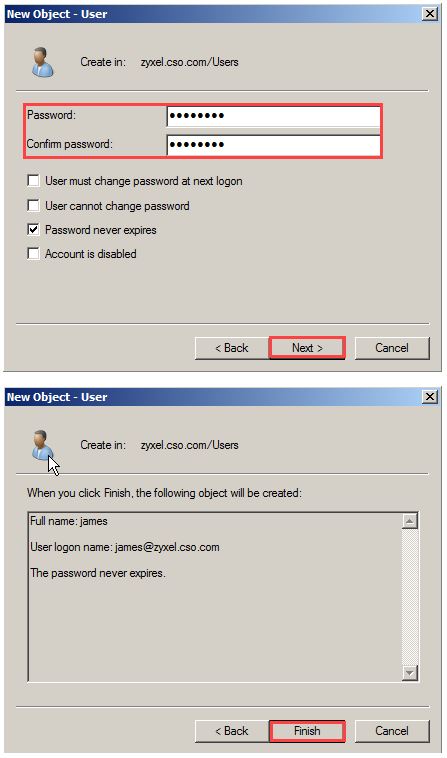

3. Passwort eingeben > Weiter > Fertigstellen

4. Einrichten von L2TP im Nebula Control Center

1. Navigieren Sie zu

Site-wide > Configure > Firewall > Remote Access VPN

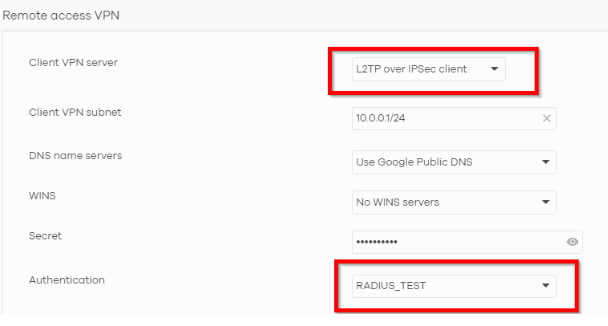

und richten Sie das Client-Setup nach Ihren Bedürfnissen ein. Vergessen Sie nicht, den RADIUS-Server im Feld "Authentifizierung" auszuwählen.

5. Client-Konfiguration und Überprüfung

In diesem Beispiel sehen wir uns die allgemeinen iPhone-Einstellungen für die Client-Einrichtung an:

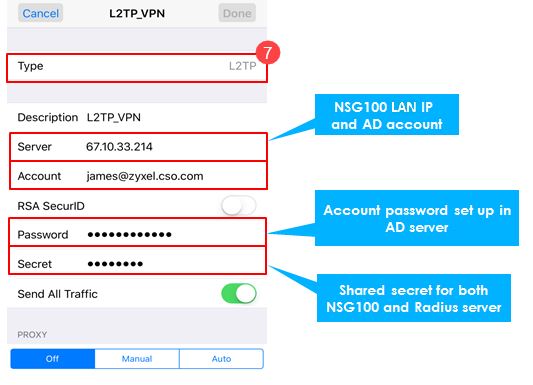

1. iPhone > Einstellungen > Allgemein > VPN > VPN-Konfiguration hinzufügen > Typ > L2TP

2. iPhone > Einstellungen > VPN einschalten

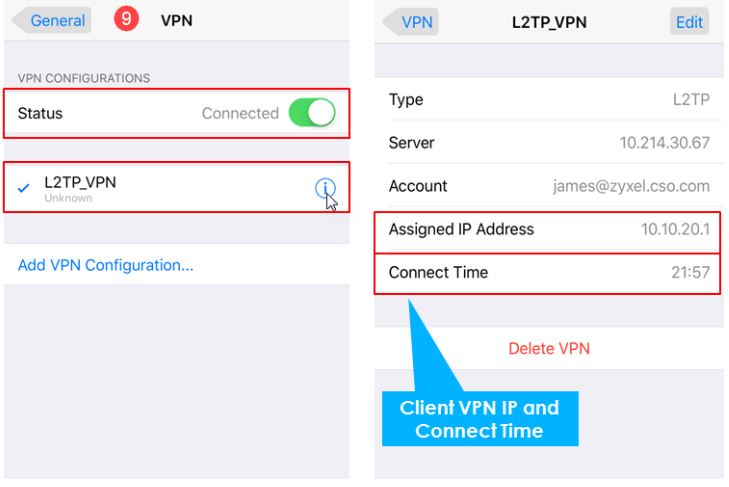

3. iPhone > Einstellungen > Allgemein > VPN

4. L2TP-Verbindungsergebnis auf NCC über

GATEWAY > Monitor > Event log > Category > Enter Auth > Search

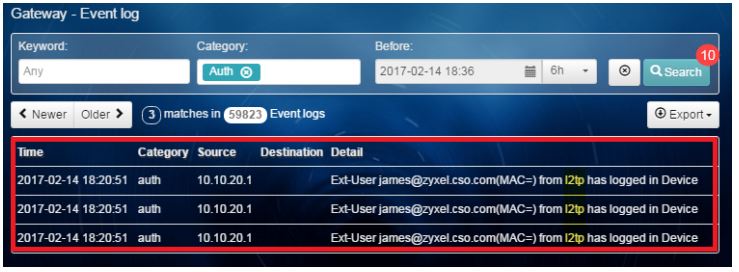

Ereignisprotokoll zeigt L2TP-Client-Anmeldeinformationen an

5. L2TP-Verbindungsergebnis in der Ereignisanzeige von Windows Server 2008

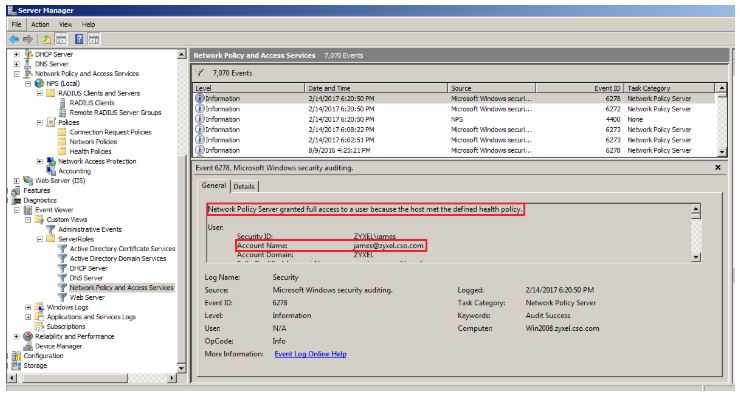

Server-Manager > Diagnose > Benutzerdefinierte Ansichten > Ereignisanzeige > Server-Rollen > Netzwerkrichtlinien und Zugriffsdienste

6. Szenario Ergebnis für die Autorisierung des L2TP-Clients über den Authentifizierungsserver - L2TP-Client IP 10.20.20.1 kann auf LAN-Host 10.214.30.16 zugreifen
