Wichtiger Hinweis: |
Diese Schritt-für-Schritt-Anleitung zeigt, wie man SNMP zur Überwachung von Access Points, Switches und Gateway/Firewall konfiguriert, während die Geräte von Nebula verwaltet werden, einschließlich einer Liste der unterstützten OIDs zur Überwachung von Portstatus, CPU usw.
3. Anwendungsbeispiel: Abfrage der aktuellen CPU-Auslastung des Geräts
1. Nebula SNMP-Konfiguration
Die Aktivierung von SNMP V1/V2c auf dem NCC ermöglicht es Dritten, Nebula-Geräte entsprechend dem angegebenen Community-String zu überwachen und zu konfigurieren. Dieser SNMP-Community-String mit GET-Verhalten gilt für alle Nebula-Geräte, die am Standort registriert sind, einschließlich AP, Switches und Firewall.
Das Konfigurationsverfahren ist wie folgt:

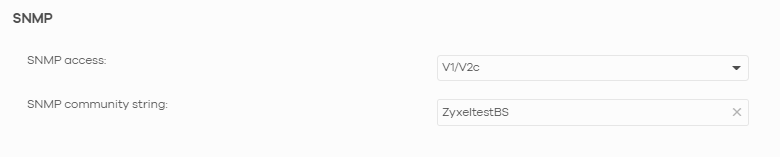

a. Gehen Sie zu Site Wide > Configure > General setting > SNMP
b. Stellen Sie den SNMP-Zugriff auf V1/V2c ein, d. h. auf die Versionen, die von den Geräten unterstützt werden, die von Nebula verwaltet werden.
c. Legen Sie den Community-String fest. Dieser sollte auch im SNMP-Server übereinstimmen.
d. Klicken Sie auf die Schaltfläche Speichern
Dies sind alle Schritte, die auf der Seite von Nebula und den Geräten erforderlich sind. Jetzt ist es wichtig zu wissen, welche OIDs unterstützt werden, um zu wissen, was überwacht werden kann.
2. Unterstützte OIDs
Die MIB-Dateien für jedes Gerät sind in den für jedes Gerät verfügbaren Firmware-Dateien enthalten. Sie können die Dateien hier herunterladen. Stellen Sie sicher, dass Sie die MIB-Dateien von derselben Firmware verwenden, die auf dem Gerät läuft.
Die folgenden OIDs sind die häufigsten, die im Allgemeinen pro Gerätetyp unterstützt werden:
| Monitor-Informationen | Beschreibung | OID | Ergebnis Beispiel | Unterstütztes Gerät |
| Firmware-Version | Die Firmware-Version, die auf dem Gerät läuft | .1.3.6.1.4.1.890.1.15.3.1.6.0 | V6.25(ABIN.2) | Alle |
| Produktmodell | Der Name des Produktmodells | .1.3.6.1.4.1.890.1.15.3.1.11.0 | NWA1123-AC-HD | Alle |
| Seriennummer | Die Seriennummer des Geräts | .1.3.6.1.4.1.890.1.15.3.1.12.0 | S156N539012901 | Alle |
| Ländercode | Der in den Funkeinstellungen des Geräts eingestellte Ländercode | .1.3.6.1.4.1.890.1.15.3.1.16.0 | Deutschland | Alle |
| CPU-Auslastung | Die aktuelle Auslastung der CPU des Geräts | .1.3.6.1.4.1.890.1.15.3.2.4.0 | 59 | Alle |
| Speicherauslastung | Der Prozentsatz der aktuellen Speichernutzung | .1.3.6.1.4.1.890.1.15.3.2.5.0 | 57 | Alle |
| Flash-Speicher-Nutzung | Die prozentuale Nutzung des (nicht flüchtigen) Flash-Speichers | .1.3.6.1.4.1.890.1.15.3.2.6.0 | 14 | AP/Firewall |
| 2.4Ghz Aktueller Kanal | Der aktuelle Kanal, der auf dem 2.4Ghz Funkgerät verwendet wird | .1.3.6.1.4.1.890.1.15.3.5.1.1.1.1 | channel-06_2437mhz (6) | AP |
| 2.4Ghz Kanal | Der auf dem 2.4Ghz Funkgerät eingestellte Kanal | .1.3.6.1.4.1.890.1.15.3.5.1.1.6.1 | channel-06_2437mhz (6) | AP |
| 5Ghz Aktueller Kanal | Der aktuelle Kanal, der auf dem 5Ghz-Funkgerät verwendet wird | .1.3.6.1.4.1.890.1.15.3.5.1.1.1.2 | channel-40_5200mhz (40) | AP |
| 5Ghz Kanal | Der auf dem 5Ghz-Funk eingestellte Kanal | .1.3.6.1.4.1.890.1.15.3.5.1.1.6.2 | channel-40_5200mhz (40) | AP |
| Gesamtzahl der verbundenen Stationen | Die Anzahl der gesamten drahtlosen Stationen, die mit dem AP verbunden sind | .1.3.6.1.4.1.890.1.15.3.5.15.0 | 30 | AP |
Um weitere Informationen zu erhalten, können Sie einen SNMP-Walk von der Root-OID .1.3.6.1.4.1.890.1.15 verwenden (siehe nächster Abschnitt).
Hinweis: Während die Geräte wie Switches und Firewalls in der Cloud verwaltet werden, werden nur die gängigen OIDs (CPU, Firmware, Speicher usw.) unterstützt.
3. Anwendungsbeispiel: Abfrage der aktuellen CPU-Auslastung eines Geräts
In diesem Beispiel werden wir den CPU-Status eines APs im Netzwerk abfragen.

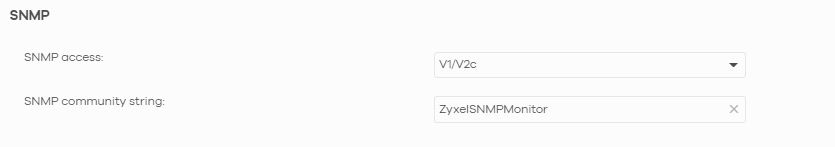

Zunächst wird hier die SNMP-Community auf dem Nebula Control Center konfiguriert:
Configure -> Site settings
Dann ermitteln wir die IP-Adresse des AP, den wir überwachen wollen, in diesem Fall 192.168.1.37. Wir müssen sicherstellen, dass die Konfiguration der Geräte bereits auf dem neuesten Stand ist.
Devices - Access Points

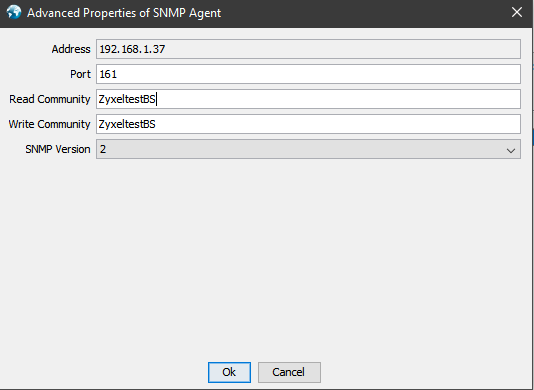

- Wir können dann eine SNMP-Überwachungssoftware in unserem lokalen Netzwerk verwenden, um die benötigten Informationen zu erhalten. In diesem Beispiel werden wir den iReasoning MIB Browser verwenden. Sobald wir die Software geöffnet haben, müssen wir die IP-Adresse des Geräts eingeben, das wir abfragen wollen, und auch die OID des Werts, den wir überwachen wollen. Es ist auch notwendig, die SNMP-Community zu konfigurieren, die wir im Nebula Control Center eingestellt haben, sowie die unterstützte SNMP-Version:
- Klicken Sie auf die Schaltfläche "Go" und der Wert wird die aktuelle CPU-Auslastung des Access Point anzeigen:
- Wenn andere Werte benötigt werden, kann die Firmware-Datei, die die MIB-Dateien enthält, heruntergeladen und in den MIB-Browser importiert werden, um weitere Parameter zu überprüfen:
