Nebula [VPN] - Configurare L2TP-VPN con un server RADIUS/AD utilizzando Nebula

La piattaforma Nebula Cloud offre la possibilità di consentire agli utenti VPN L2TP di autenticarsi su reti cablate/wireless tramite server RADIUS 802.1x e (o) AD, collegandosi ai controller di dominio locali della rete.

Indice dei contenuti:

1. Scenario
2. Impostazione dell'autenticazione in Nebula Control Center
3. Impostazione del server RADIUS/Ad
4. Impostazione di L2TP in Nebula Control Center
5. Configurazione e verifica del client

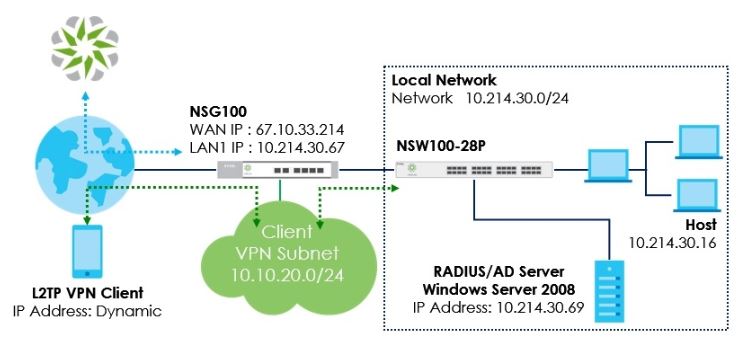

1. Scenario

Prerequisito: Gli indirizzi IP dei client VPN non possono sovrapporsi alla sottorete LAN.
Scenario: Configurazione di una connessione VPN L2TP con server Radius/AD in Windows server 2008
Preparazione: NSG100 *1, NSW100 *1, Server RADIUS *1 e Server AD *1 in Windows server 2008, iPhone 6S+ *1 e Laptop x1

2. Impostazione dell'autenticazione in Nebula Control Center

1. Passare a

Site-wide > Configure > Firewall > Firewall settings

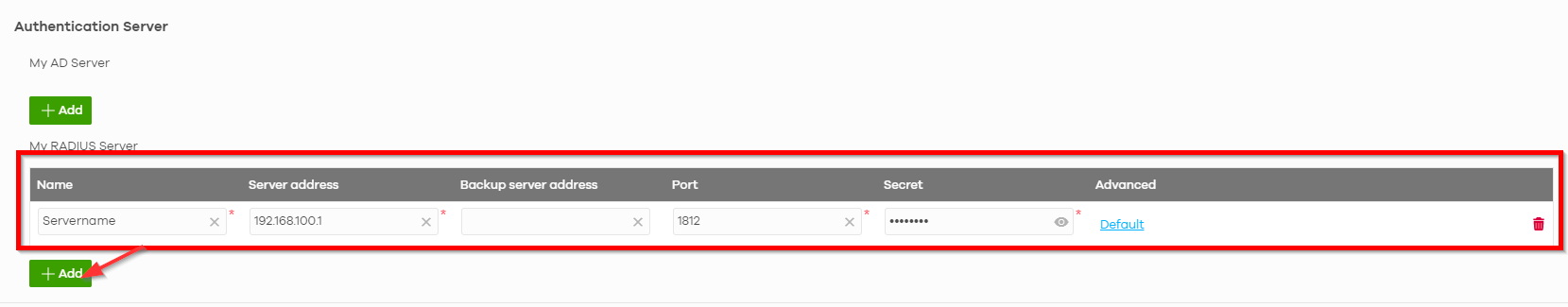

2. Immettere le informazioni sotto il mio server RADIUS

Per utilizzare l'opzione Il mio server RADIUS, l'utente deve configurare i ruoli del server Radius e di Active Directory nel controller di dominio.

Impostazione del server RADIUS/Ad

RADIUS:

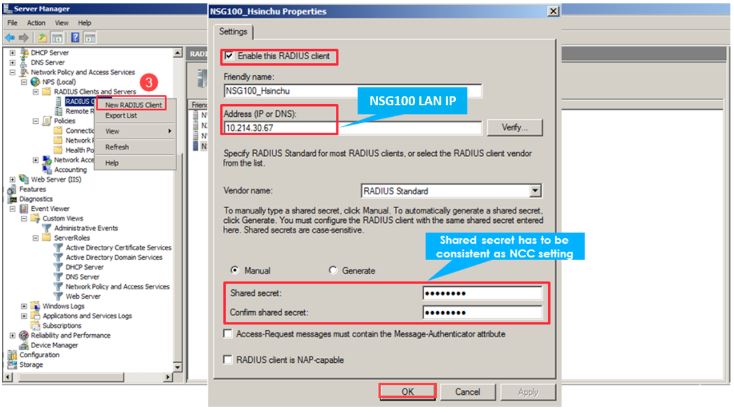

1. Aggiungere un nuovo client RADIUS
Server Manager > Ruolo > Servizi di accesso e criteri di rete > NPS(locale) > Client e server RADIUS > Client RADIUS > Nuovo client RADIUS > Inserire le informazioni in rosso > OK

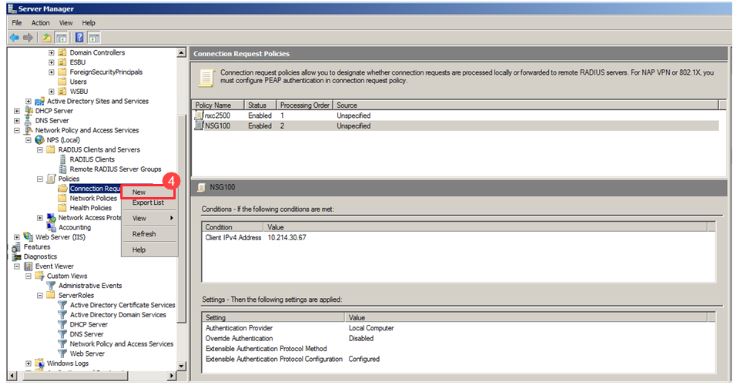

2. Aggiungere un nuovo client RADIUS

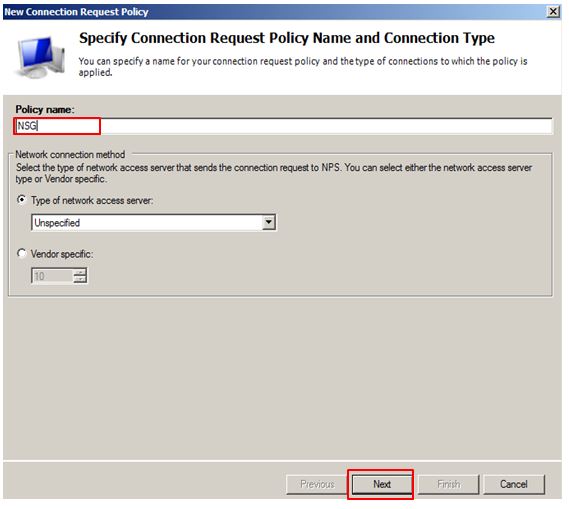

3. Inserire il nome del criterio (ad es. USG) > Avanti

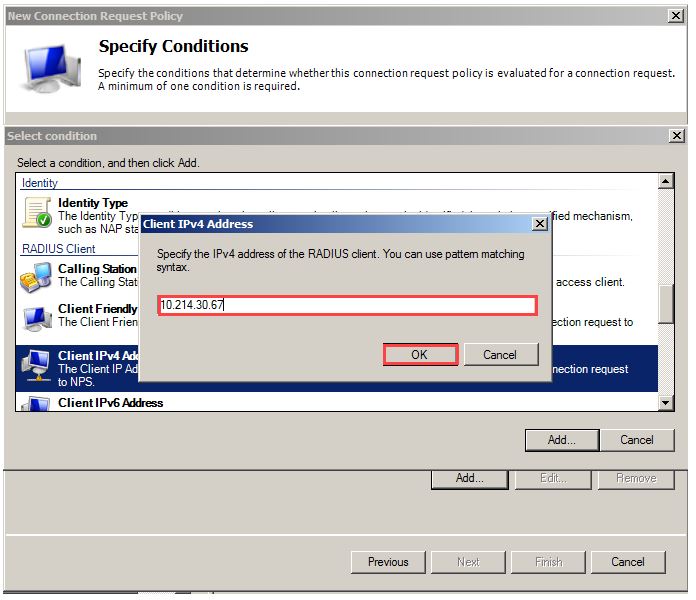

4. Selezionare Indirizzo IPv4 del client > Aggiungi > Immettere l'IP WAN NSG100 (ad esempio: 10.214.30.67) > OK

AD

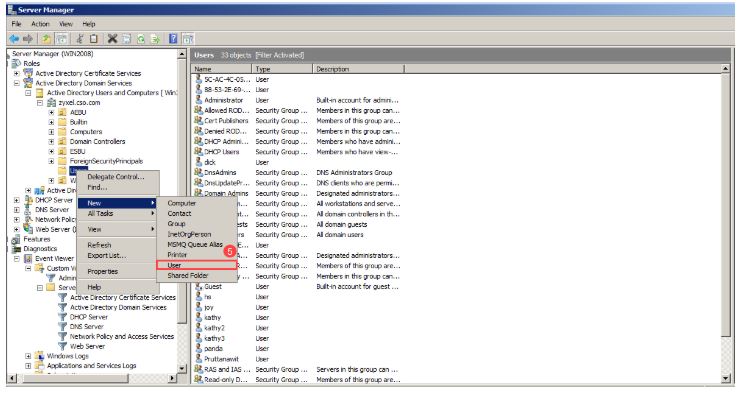

1. Aggiungere un nuovo utente AD
Server Manager >Ruolo > Servizi di dominio Active Directory > Utenti e computer di Active Directory > zyxel.cso.com > Utenti > Nuovo > Utente

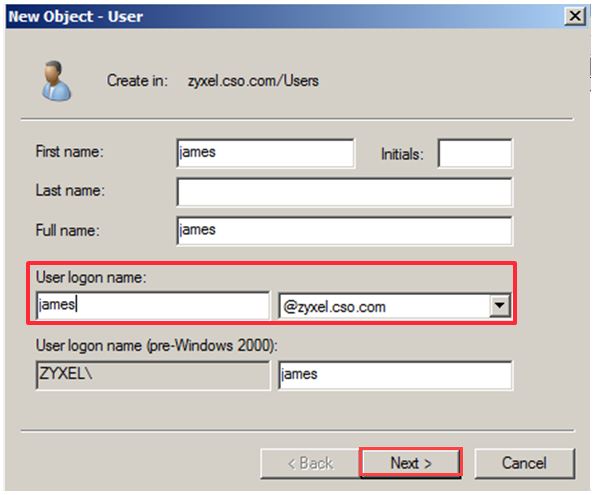

2. Inserire il nome di accesso dell'utente (ad esempio: james@zyxel.cso.com) > Avanti

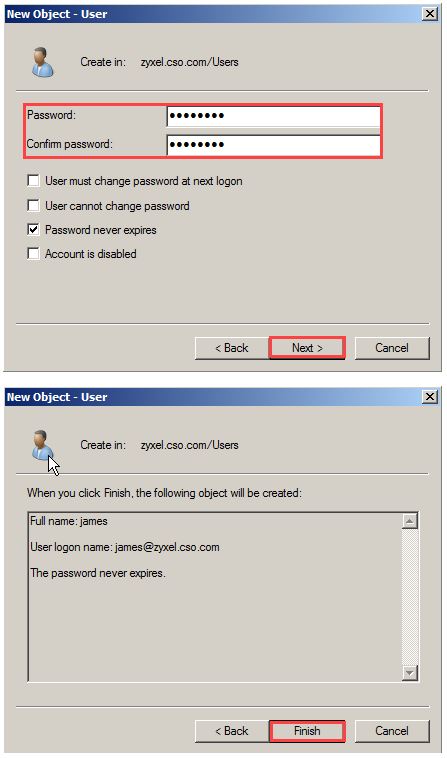

3. Inserire la password > Avanti > Fine

4. Impostazione di L2TP in Nebula Control Center

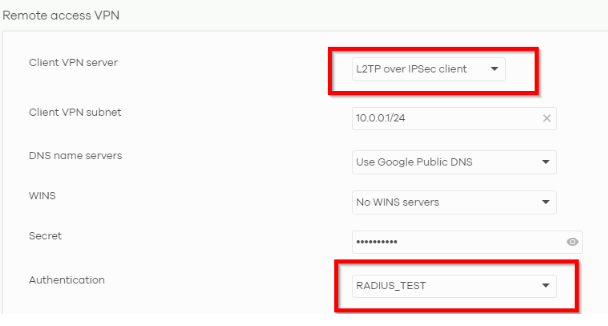

1. Spostarsi su

Site-wide > Configure > Firewall > Remote Access VPN

e impostare la configurazione del client in base alle proprie esigenze. Non dimenticare di selezionare il server RADIUS nel campo "Autenticazione".

5. Configurazione e verifica del client

In questo esempio, esaminiamo le impostazioni generiche dell'iPhone per la configurazione del client:

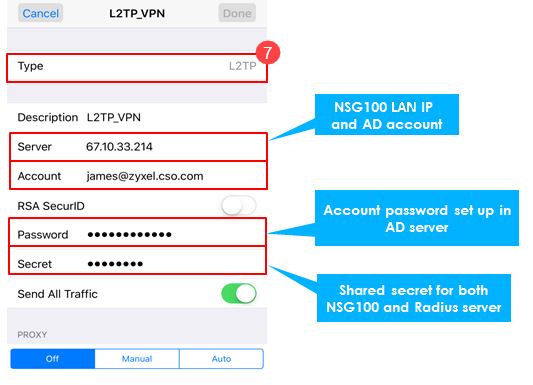

1. iPhone > Impostazioni > Generali > VPN > Aggiungi configurazione VPN > Tipo > L2TP

2. iPhone > Impostazioni > Attiva VPN

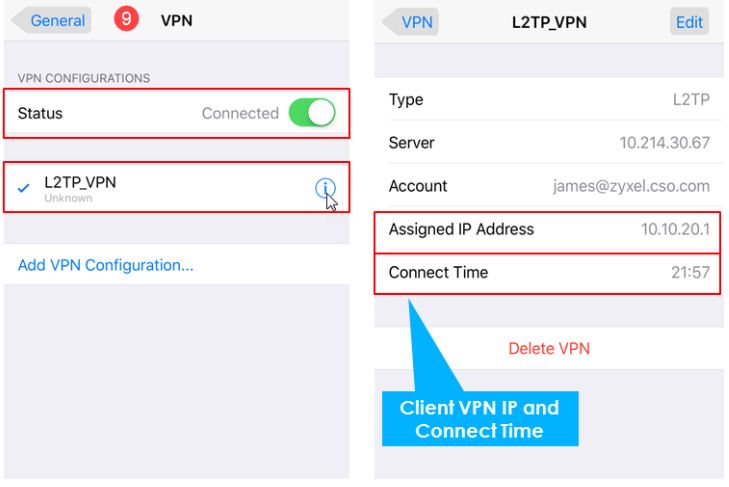

3. iPhone > Impostazioni > Generali > VPN

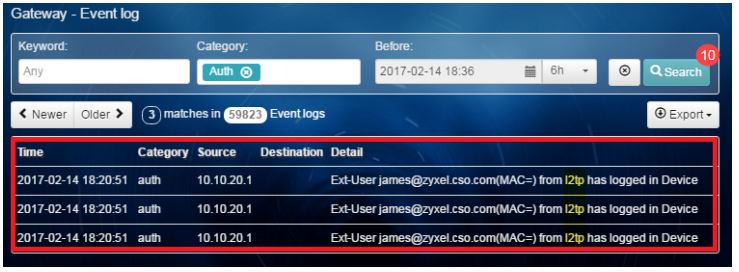

4. Risultato della connessione L2TP su NCC tramite

GATEWAY > Monitor > Event log > Category > Enter Auth > Search

Il registro eventi mostra le informazioni di login del client L2TP

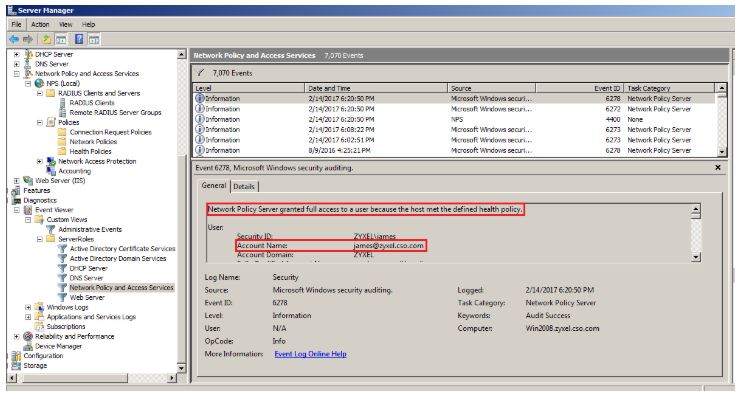

5. Risultato della connessione L2TP sul Visualizzatore eventi in Windows Server 2008
Server Manager > Diagnostica > Visualizzazioni personalizzate > Visualizzatore eventi> ServerRoles > Criteri di rete e servizi di accesso

6. Scenario Risultato dell'autorizzazione del client L2TP sul server di autenticazione - Il client L2TP IP 10.20.20.1 può accedere all'host LAN 10.214.30.16
