VLAN over WDS (trådløst distribusjonssystem) - Trådløs bro

Denne trinnvise guiden viser hvordan du konfigurerer VLAN over WDS (trådløst distribusjonssystem). Når vi bruker en trådløs bro, ønsker vi også å sikre at alle VLAN -er også er brukbare over WDS -tilkoblingen.

Her er også en liste over modellene som støttes:

Wireless Bridge og modeller som støttes

Scenario

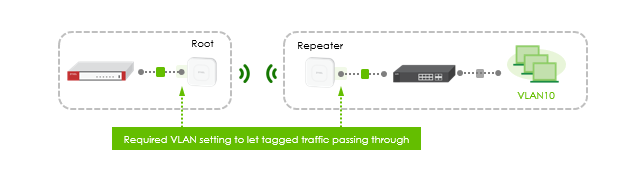

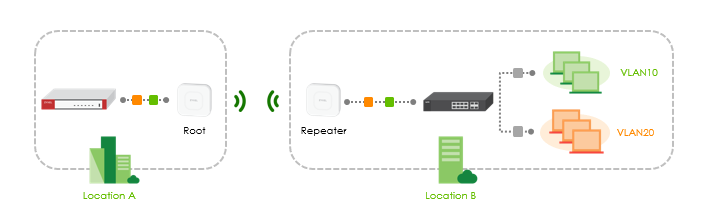

Når to fysiske steder trenger å koble seg til i store områder, kan det være billigere å bygge bro over dem trådløst enn kabling av Ethernet. For eksempel ønsker hovedkontoret å bygge opp en punkt til punkt -bro til avdelingskontoret. Det bør også være VLAN fra hovedkontoret tilgjengelig på et avdelingskontor.

Hva trenger du for det?

- Wireless Bridge -støttede AP -er, for eksempel en WAC

- VLAN -kompatibel bryter

Innholdsfortegnelse

1. Konfigurer AP -ene frittstående

2. Andre AP

3. Kanalkonfigurasjon

4. WDS -lenkeinfo

5. Opprette VLAN

6. Sjekk resultatene

1. Konfigurer AP -ene frittstående

Konfigurer AP -ene frittstående. Som standard bruker du https://192.168.1.2 eller bruker våre nyttige verktøy som ZON eller ZAC.

Navigere til

Configuration > Wireless > AP Management

Sett den første AP -en til å rotere AP og klikk "Apply".

2. Andre AP

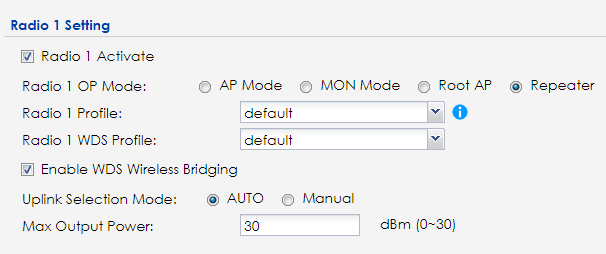

Velg den andre AP -en som repeater, og aktiver "WDS Wireless Bridging".

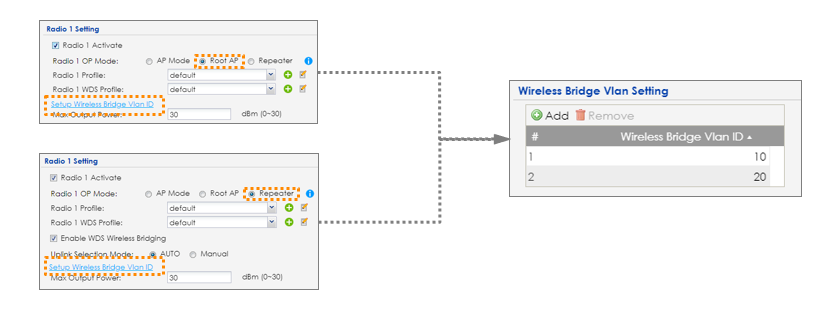

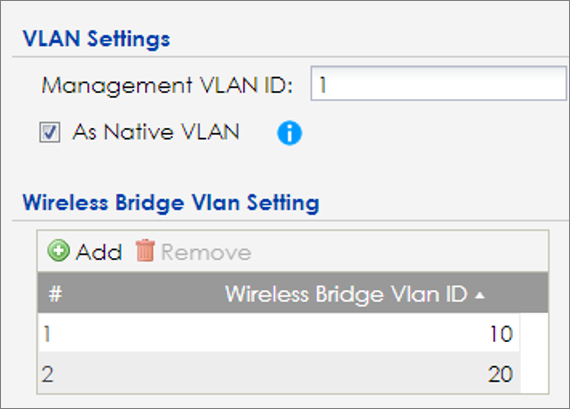

Etterpå kan du bruke de nylig tilføyde hyperkoblingene direkte til å lage de nødvendige VLAN -innstillingene:

-> WDS -profil

under Konfigurasjon> Objekt> WDS -profil, kan den konfigureres. WDS SSID og den forhåndsdelte nøkkelen kan konfigureres her. WDS SSID blir skjult.

3. Kanalkonfigurasjon

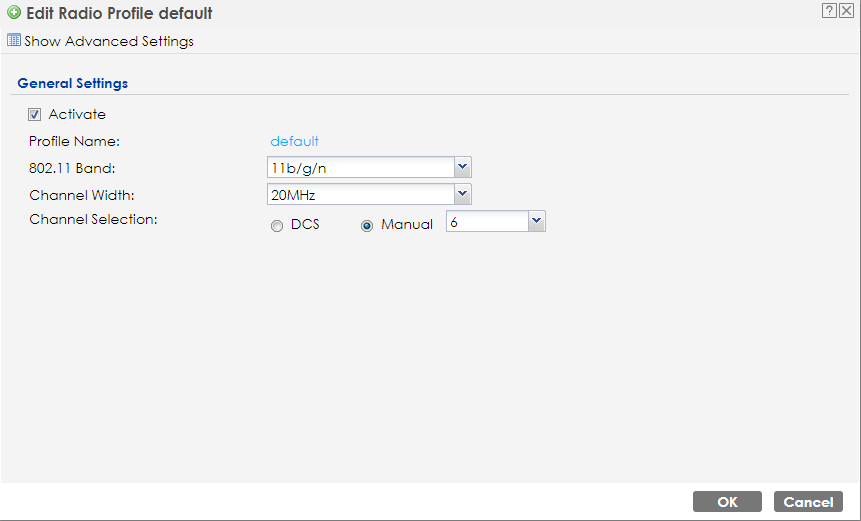

Sørg for at AP -ene ikke bytter kanal ved å konfigurere dem som manuell gå til

Configuration > Object > AP Profile > Radio

rediger radioen (2,4 G eller 5 G) på begge AP -ene til det samme. Se etter redigering av radioen, som brukes til å bygge den trådløse broen.

- sjekk "manuell" og velg en kanal etter ønske

4.WDS -lenkeinformasjon

Gå til

Monitor > WDS Link Info

Her kan du sjekke om WDS -tilkoblingen fungerer. Hvis tilkoblingen fungerer, skal den se slik ut:

5. Opprette VLAN

Nå, etter å ha fullført det, er det på tide å lage VLAN -er.

Gå til:

Configuration > Network > VLAN

Legg til VLAN etter ønske.

Merk: Påminn om å opprette og legge til begge AP -ene i VLAN -ene

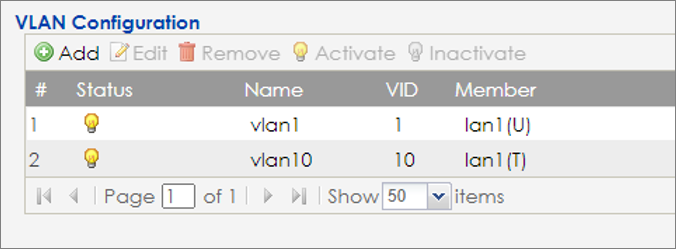

Eksempel på VLAN -opprettelse:

De følgende artiklene viser hvordan du ...

konfigurere et VLAN på en USG -enhet

konfigurere VLAN i Ethernet -svitsjer

6. Sjekk resultatene

Koble nå en klient til bryteren, som bare er med repeater -AP. Du bør få tilgang til internett fra det andre nettstedet eller ping -enheter på det andre nettstedet. Klientene bør få en IP -adresse som konfigurasjonen du har gjort.
