Trådløs - Konfigurer trådløs bro (WDS) med VLAN

Viktig merknad:
Kjære kunde, vær oppmerksom på at vi bruker maskinoversettelse for å levere artikler på ditt lokale språk. Det er ikke sikkert at all tekst er nøyaktig oversatt. Hvis det er spørsmål eller uoverensstemmelser med hensyn til nøyaktigheten av informasjonen i den oversatte versjonen, kan du lese originalartikkelen her:Originalversjon

Et selskap som har et avdelingskontor i nærheten av hovedkontoret, ønsker å koble sammen kontortrafikken uten bruk av nettverkskabler. En WDS-bro kan brukes til å koble sammen trafikken og bruke VLAN (opptil 8 VLAN). Dette dokumentet demonstrerer bruken av Radio 1 konfigurert med WDS.

1. Scenario og topologi

2. Konfigurasjon

3. Testresultat

4. Merknad:

1. Scenario og topologi

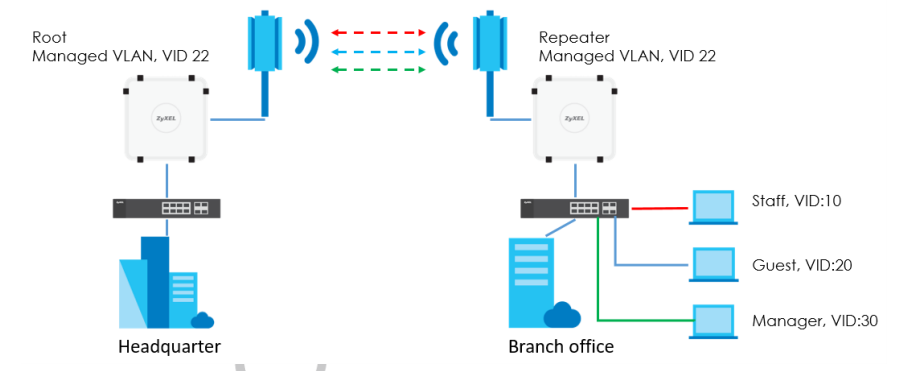

Et avdelingskontor får Internett fra hovedkontoret via den trådløse broen. Vi antar at to AP-er er i det administrerte VLAN med VID 22. De bygger den trådløse broen med 2,4G-radio. Avdelingskontoret har et kablet nettverk med VLAN 10, 20 og 30 for ulike brukergrupper.


2. Konfigurasjon
Konfigurer WDS-profilen

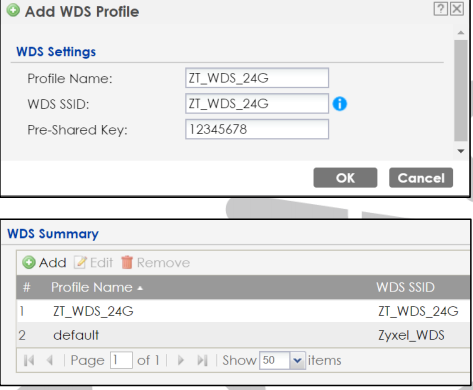

1.Root- og Repeater-AP-enhetene må bruke samme WDS-profil for å koble til hverandre.
*Vennligstlegg til samme WDS-profil i Root- og Repeater-AP-enhetene.
Gå til KONFIGURASJON > Objekt > WDS-profil > WDS > Legg til.

Konfigurer radioprofil

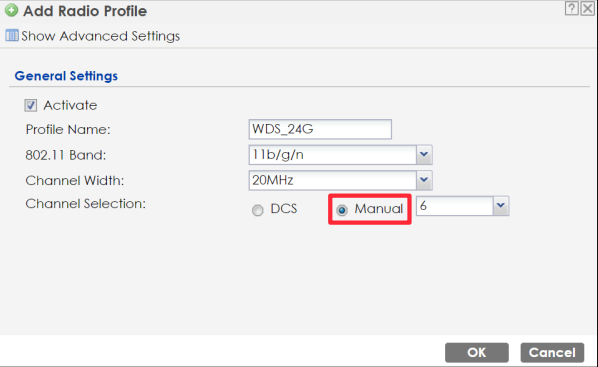

2.Velg den beste kanalen og fest den. Root og Repeater AP må
overføre data med samme kanal.
*Vennligstlegg til samme radioprofil i Root og Repeater AP.
Gå til KONFIGURASJON > Objekt > AP-profil > Radio
> Legg til.


Konfigurer AP-innstillingene

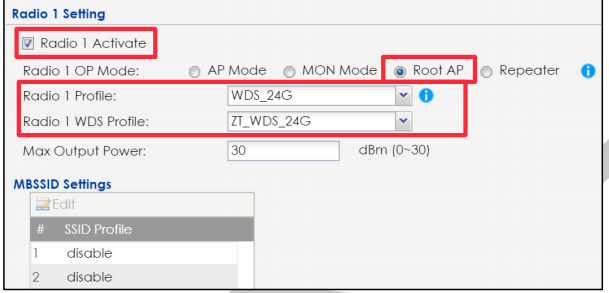

3. Angi WDS-profilen og velg AP-modus. Gå til KONFIGURASJON > Trådløs > AP-administrasjon > WLAN-innstilling > Radio 1-innstilling > Root AP.

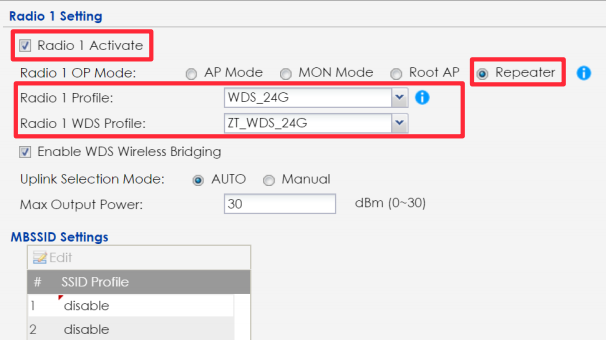

Repeaterenmå aktivere WDS Wireless Bridging.
4. Gå til CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP.


Konfigurer nettverksinnstillingen
5. Legg til VLAN 10, 20 og 30 for ulike brukergruppenettverk i VLAN-konfigurasjonen.

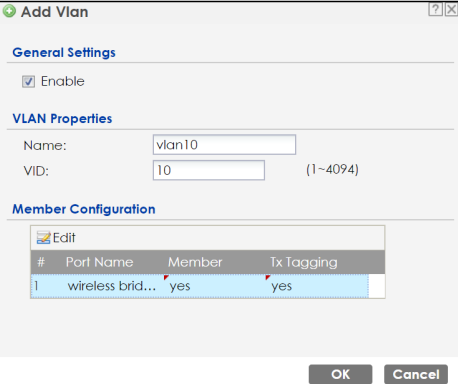

* Legg til samme VLAN-innstilling i rot- og repeater-AP-er. Gå til KONFIGURASJON > Nettverk > VLAN > VLAN-konfigurasjon >Legg til> VLAN 10.

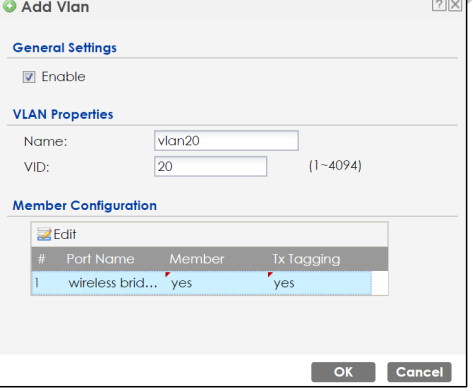

til KONFIGURASJON > Nettverk > VLAN > VLAN-konfigurasjon >Legg til > VLAN 20

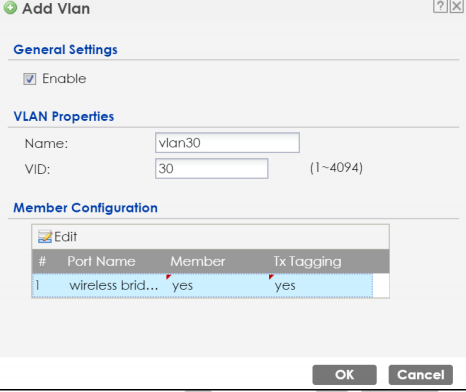

Gå til KONFIGURASJON > Nettverk > VLAN > VLAN-konfigurasjon >Legg til > VLAN 30.

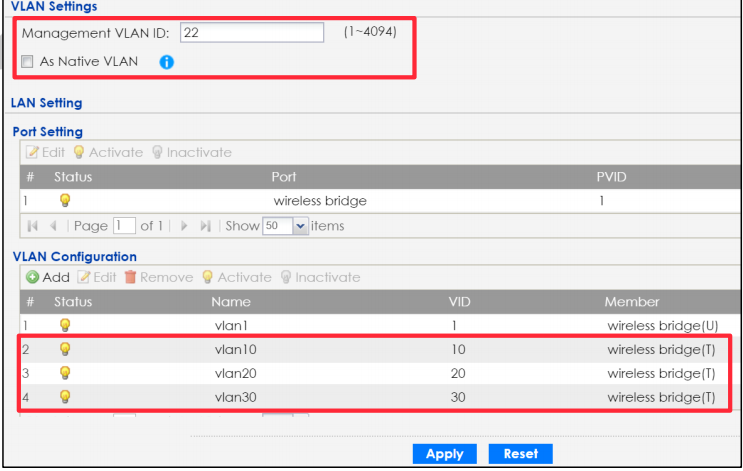

6. Angi administrasjons-VLAN-ID som 22 og deaktiver "As Native VLAN". *Legg til samme radioprofil i rot- og repeater-AP-er. Gå til KONFIGURASJON > Nettverk > VLAN > VLAN-innstilling.

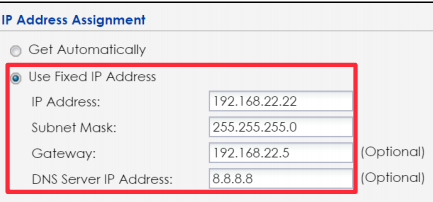

7. Etter at du har konfigurert det administrerte VLAN-et og sørget for at repeateren får IP-enfra VLAN22, må du fikse den statiske IP-en på repeater-AP-en for å unngå at administratoren ikke finner AP-en når den trådløse broen
misly
kkes.Gå til KONFIGURASJON > Nettverk > IP-innstilling.


3. Testresultat

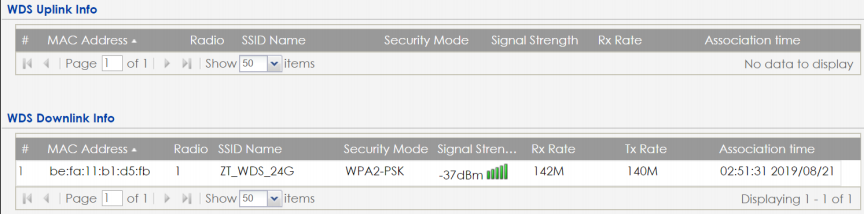

1.Kontroller WDS-informasjonen til Root AP.
Gå til DASHBOARD > Downlink Status
.


Gå til MONITOR > Wireless > WDS Link Info > WDS Downlink Status.

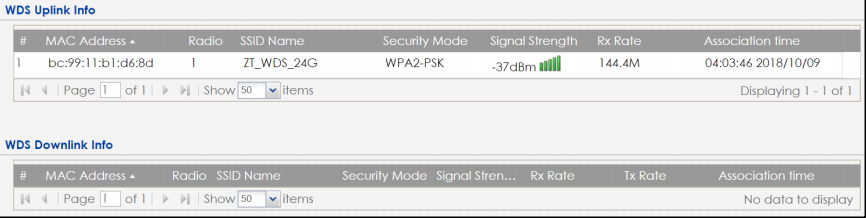

2. Kontroller WDS-informasjonen for Repeater AP.
Gå til DASHBOARD > Uplink
Status


Gå til MONITOR > Wireless > WDS Link Info > WDS uplink Status.

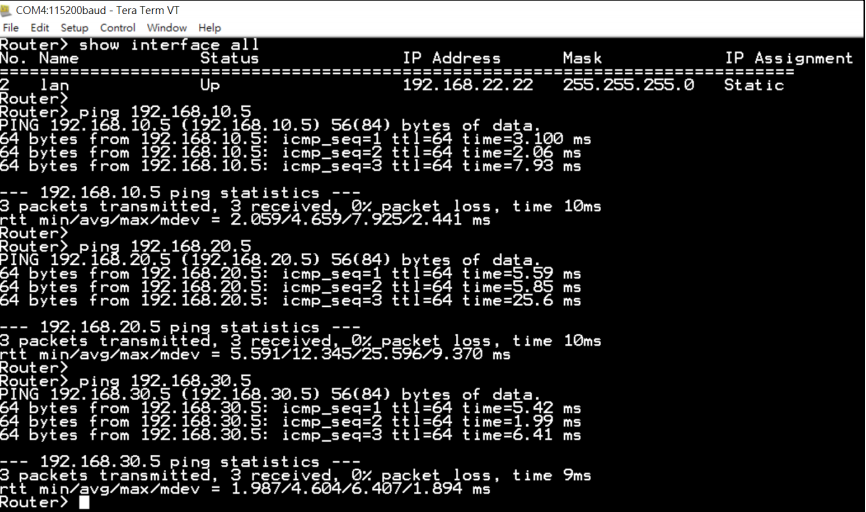

3. Få tilgang til repeater AP via konsoll eller ssh. Bruk AP-en til å pinge de ulike VLAN-gatewayene og bekreft at VLAN-trafikken kan passere gjennom AP-en. Repeater APs IP er 192.168.22.22.
Gatewayen til VLAN10 er 192.168.10.5, gatewayen til VLAN20 er 192.168.20.5 og gatewayen til VLAN30 er 192.168.30.5. Ping-resultatene er vellykkede som vist i følgende øyeblikksbilde


4. Merk:
Root AP må ha tilsvarende VLAN-grensesnitt for å videresende tagget trafikk til uplink-enhetene. Det vil si at Root AP må ha SSID med samme VLAN-ID, eller angi LAN-bestemmelse ved hjelp av samme VLAN-ID.
