Dôležité upozornenie: |

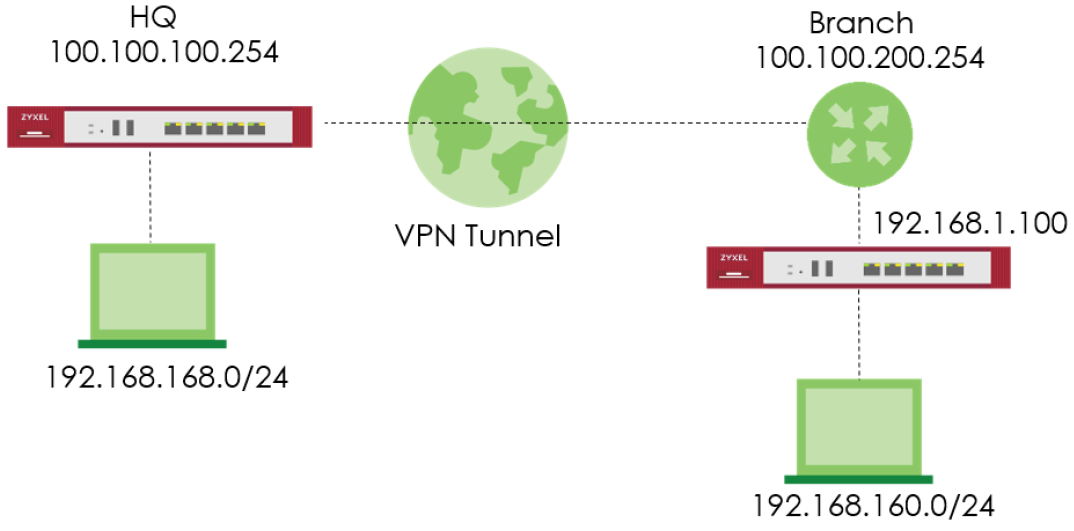

Tento príklad ukazuje, ako pomocou Sprievodcu nastavením VPN vytvoriť tunel IPSec Site-to-Site VPN medzi zariadeniami USG FLEX H. Poskytuje pokyny na konfiguráciu tunela VPN pre každú lokalitu, aj keď sa jedna lokalita nachádza za smerovačom NAT.Po nastavení tunela IPSec Site-to-Site VPN je možné bezpečne pristupovať k obom lokalitám.
Vyhlásenie o odmietnutí zodpovednosti!
Tento článok ponúka všeobecný prehľad série a nemusí sa jednotne vzťahovať na každý model.Pred zakúpením alebo používaním zariadenia si prečítajte dokumentáciu konkrétneho modelu alebo sa obráťte na technickú podporu, aby ste získali presné informácie.
Poznámka: Uistite sa, že máte NAT mapovanie portu UDP 4500 na zariadenie USG FLEX H.
Nastavenie IPSec VPN tunela pre centrálu

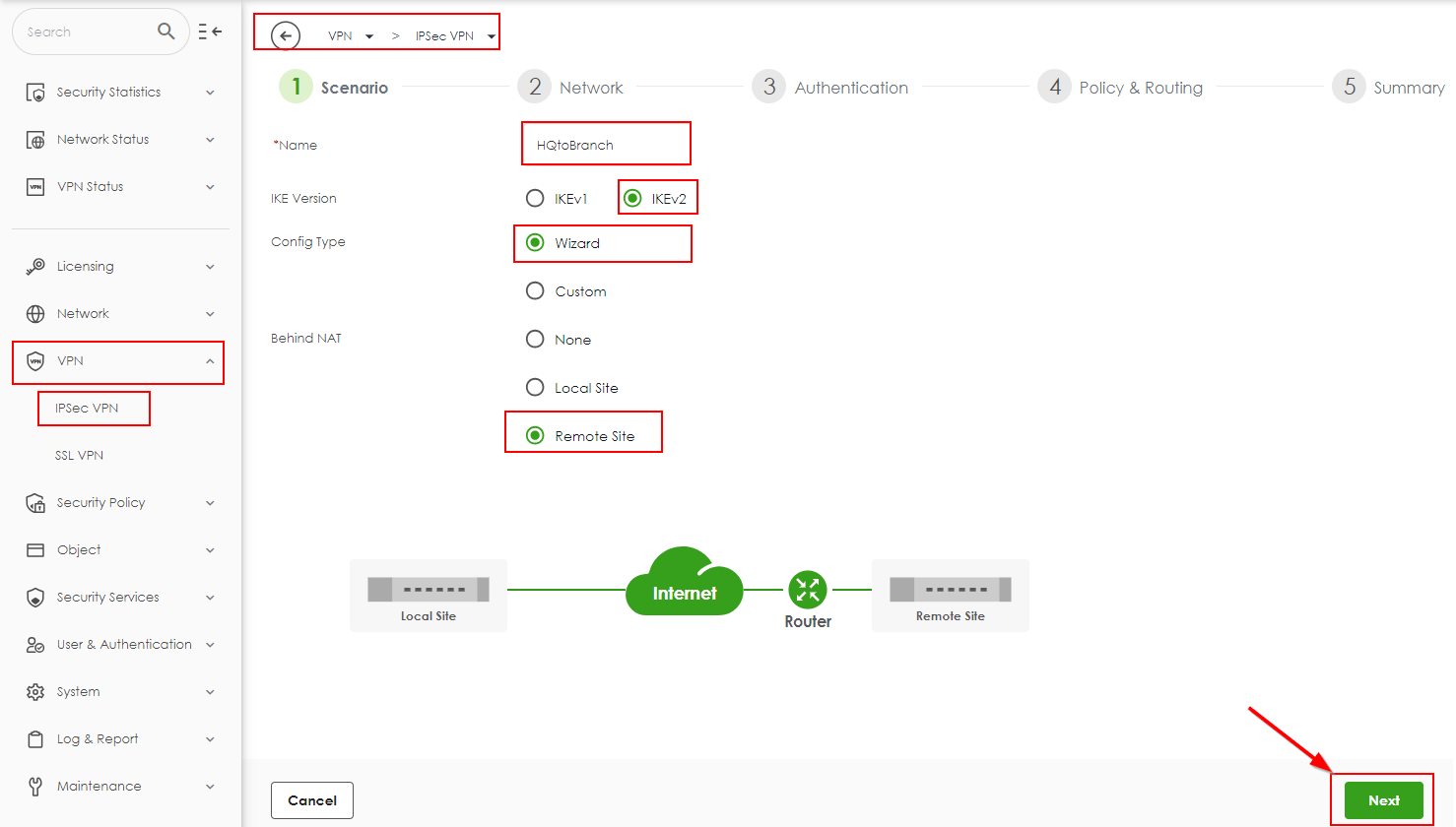

dyn_repppp_0- Zadajte VPN "Name"(Názov VPN), ktorý sa používa na identifikáciu tohto VPN pripojenia.
- Vyberte možnosť "Behind NAT" (Za NAT) na "Remote Site" (Vzdialená lokalita)
- Kliknite na tlačidlo "Next" (Ďalej)

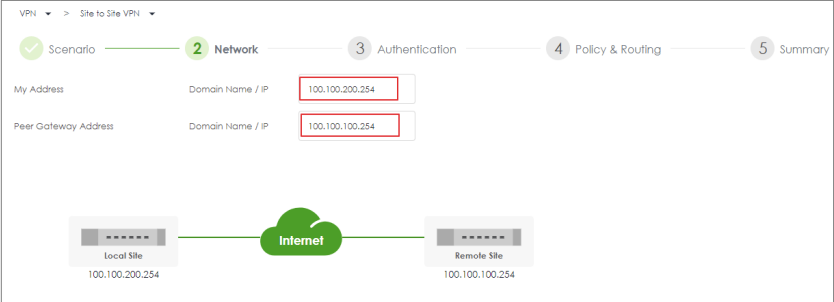

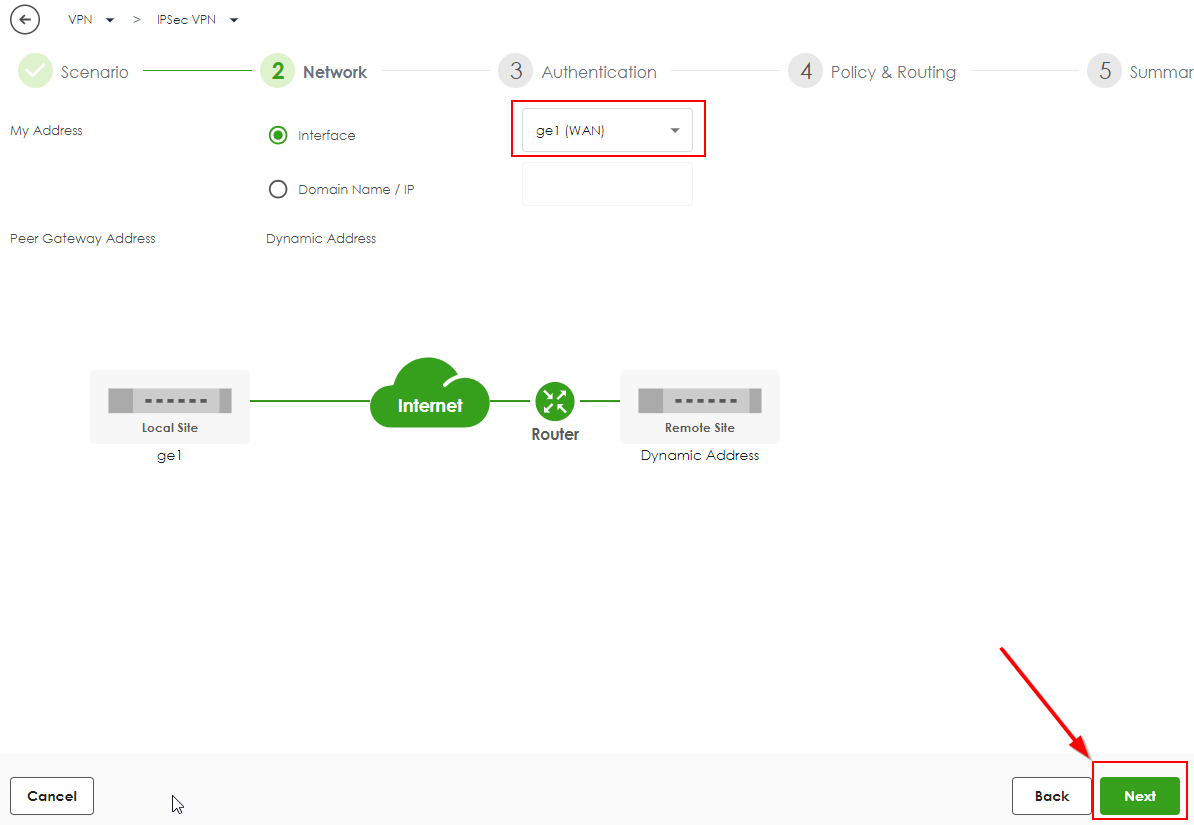

- Konfigurácia "My Address" (Moja adresa)- tu je možné vybrať rozhranie alebo ručne zadať IP adresu
- Kliknite na "Next" (Ďalej)

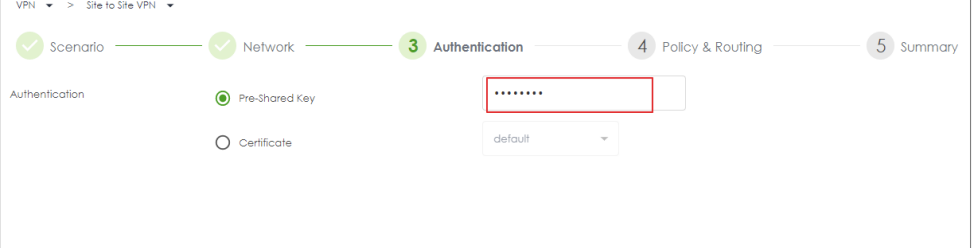

- Zadajte bezpečný "Pre-Shared Key" (vopred zdieľaný kľúč)
- Kliknite na tlačidlo "Next" (Ďalej)

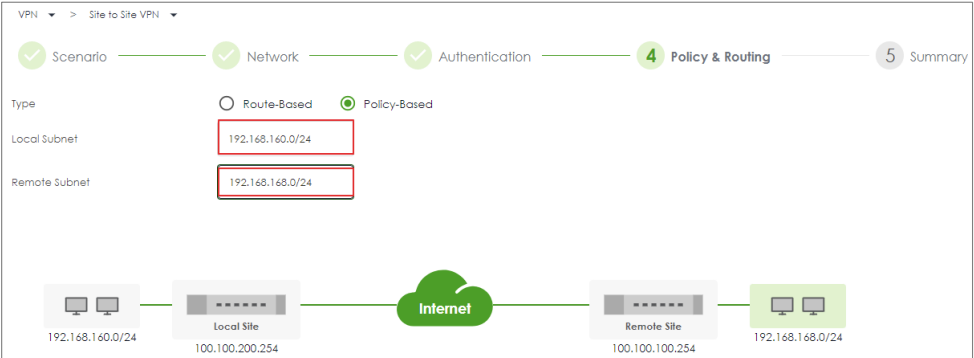

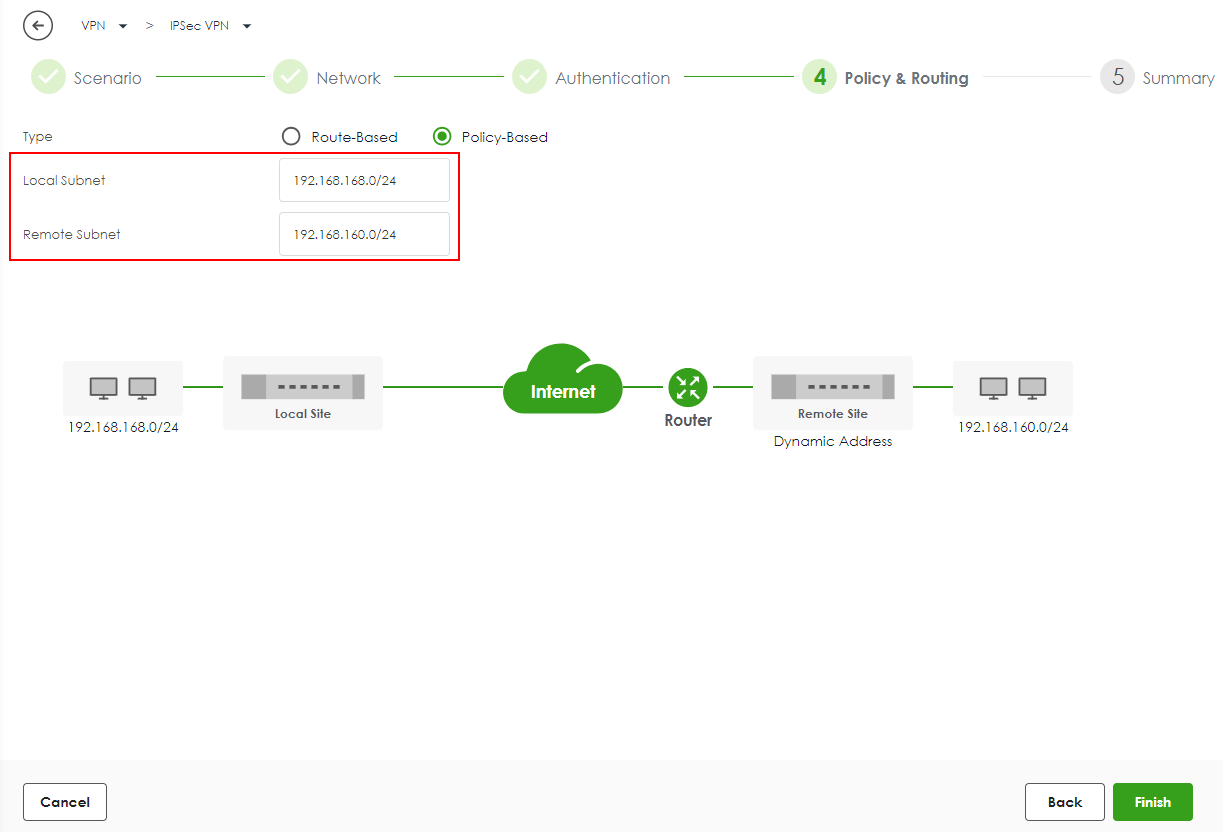

Nakonfigurujte lokálnu podsieť ako adresu IP siete pripojenej k bráne. Nastavte vzdialenú podsieť tak, aby to bola IP adresa siete pripojenej k partnerskej bráne. Uistite sa, že Miestna brána firewall a Vzdialená brána firewall majú rôzne podsiete, aby sa zabránilo akýmkoľvek konfliktom medzi miestnymi a vzdialenými lokalitami.

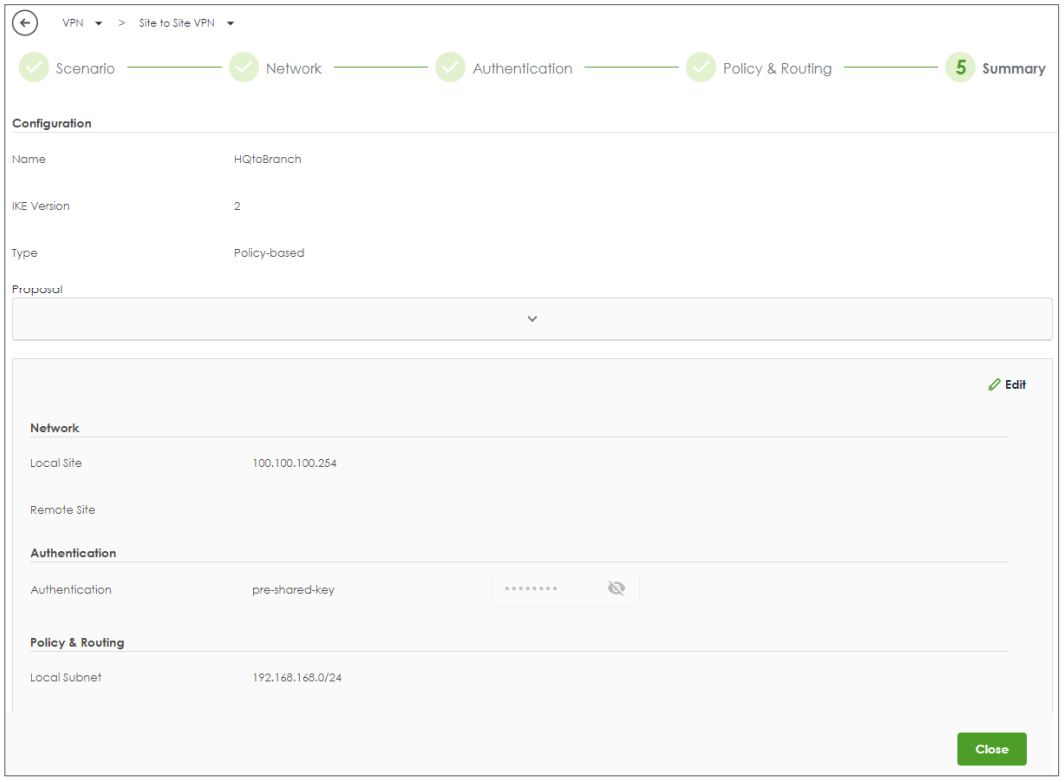

Zhrnutie
Táto obrazovka poskytuje zhrnutie tunela VPN. Ak ho chcete upraviť, môžete ho upraviť.
Nastavenie tunela IPSec VPN pre pobočku

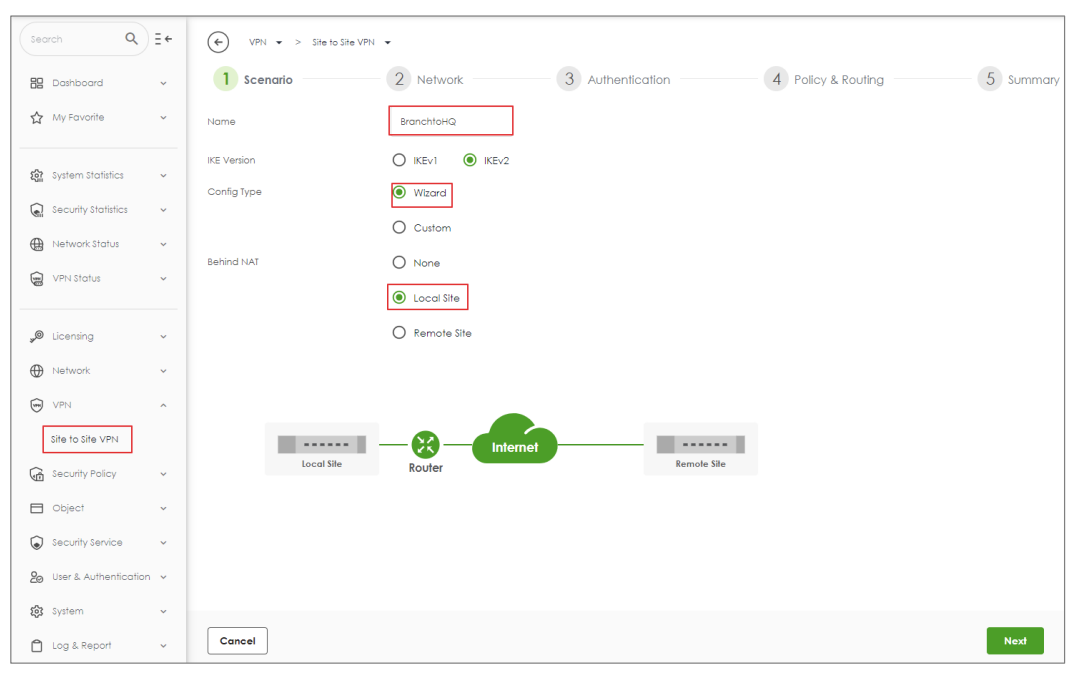

dyn_repppp_1- Zadajte názov VPN, ktorý sa používa na identifikáciu tohto pripojenia VPN
- Prepnite položku "Behind NAT" na položku "Local Site".
- Kliknite na tlačidlo "Next" (Ďalej)

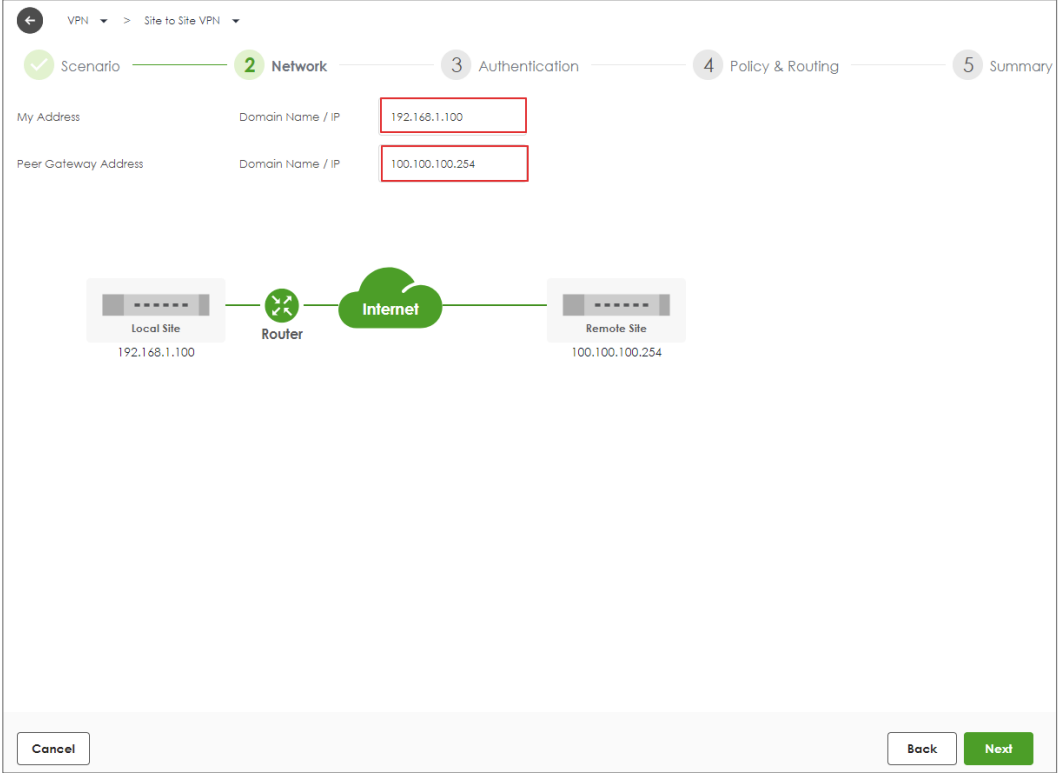

- Nakonfigurujte "My Address" (Moja adresa)
- Nakonfigurujte "Peer Gateway Address"
- Kliknite na "Next".
- Nakonfigurujte "My Address"
- Konfigurujte "Peer Gateway Address"
- Kliknite na "Next".

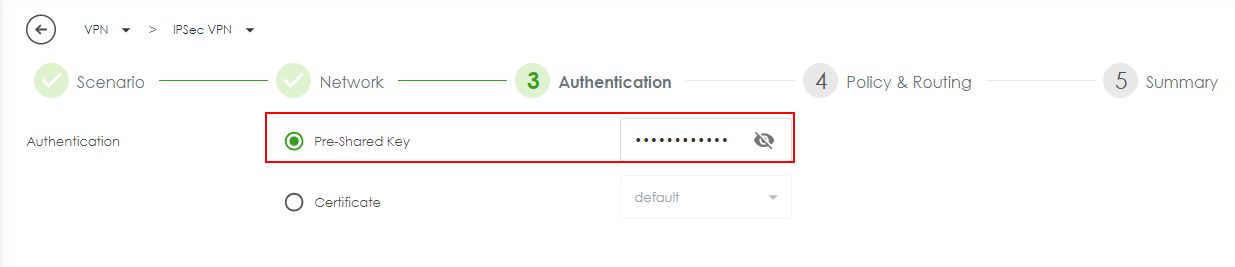

- Zadajte bezpečný "Pre-Shared Key"
- Kliknite na tlačidlo "Next".
-
Nastavte lokálnu podsieť ako adresu IP siete pripojenej k bráne a
Remote Subnet (Vzdialená podsieť) ako IP adresu siete pripojenej k partnerskej bráne - Kliknite na tlačidlo "Dokončiť"

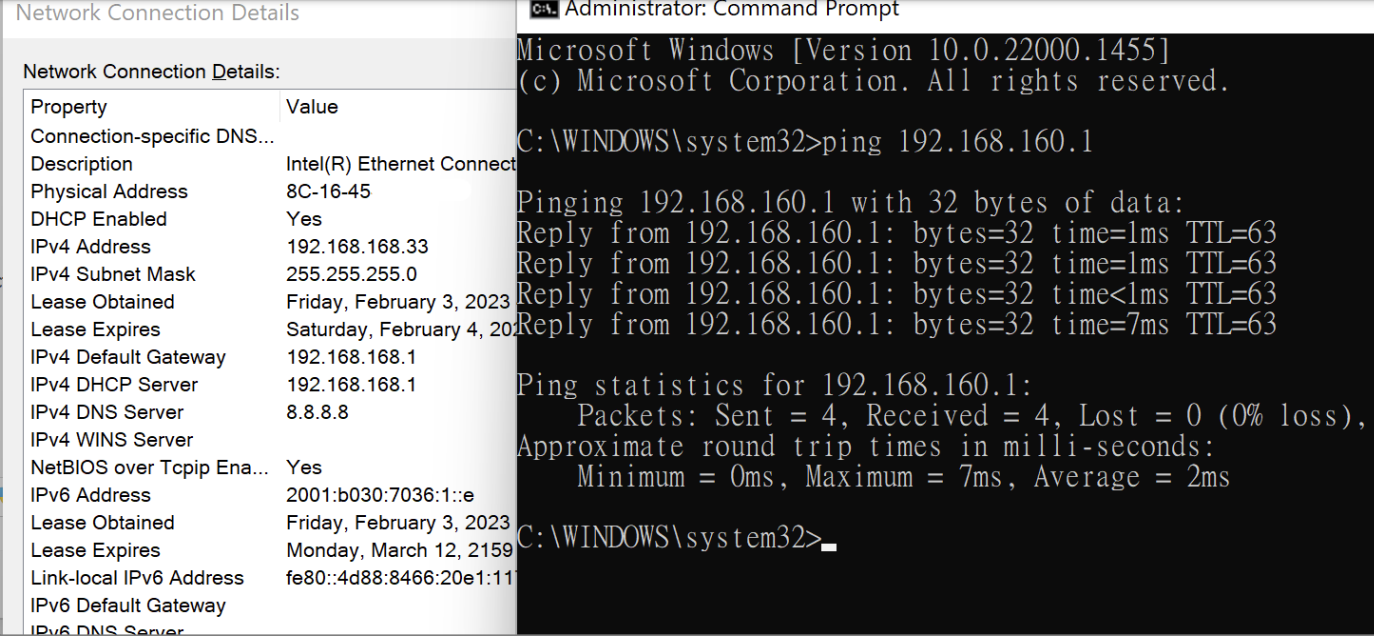

Otestujte tunel IPSec VPN
dyn_repppp_2Ping počítača v pobočke
Win 11 > cmd > ping 192.168.160.1
