Nebula [AP/Switch] - Konfigurácia inej ako predvolenej VLAN pre správu

V nasledujúcom článku nájdete návod, ako nakonfigurovať zariadenia Nebula, keď VLAN pre správu nie je predvolená neoznačená prevádzka z rozhrania LAN brány.

1. Čo je Management VLAN?

2. Spätný mechanizmus

3. Nastavenie rozhrania VLAN na zariadení NSG/USG FLEX

4. Nastavenie VLAN pre správu prepínača

5. Nastavenie VLAN správy prístupového bodu

1. Čo je to VLAN pre správu?

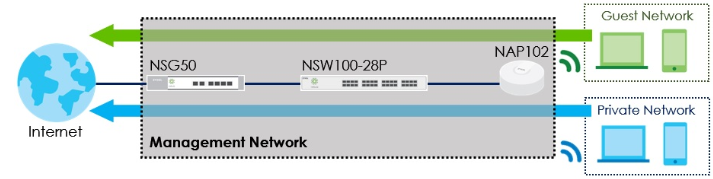

Manažérska VLAN je bežný postup používaný správcami siete, ktorý zabraňuje koncovým používateľom v prístupe ku kľúčovým sieťovým zariadeniam v ich sieťovej infraštruktúre. Tým sa pridáva ďalšia vrstva ochrany v rámci administratívnej siete. Robí sa to tak, že sa každé sieťové zariadenie nakonfiguruje s jedinečným identifikátorom VLAN a zároveň sa zabezpečí, aby koncoví používatelia vstupovali do siete z inej VLAN. V prípade zariadení Nebula však môže nesprávna konfigurácia odrezať vaše vzdialené zariadenia od internetu. Ak si vaše zariadenia Nebula zachovajú konfiguráciu, ktorá im zakazuje prístup do Nebula CC, potom jediným spôsobom obnovenia správy zariadenia môže byť jeho obnovenie do továrenského nastavenia. V tejto príručke sú podrobne uvedené pokyny, ako správne nastaviť jedinečné ID VLAN pre správu (nie VLAN 1) pre vaše zariadenia Nebula v novej lokalite a zároveň sa vyhnúť podmienkam, ktoré môžu spôsobiť, že vaše zariadenia stratia prístup do Nebula CC.

2. Spätný mechanizmus

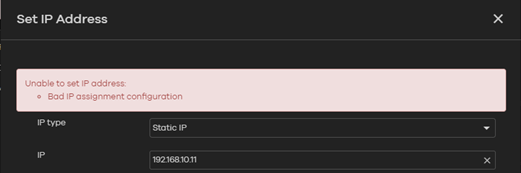

Prepínač Nebula a prístupové body majú mechanizmus, ktorý zabraňuje tomu, aby tieto zariadenia stratili prístup na internet v dôsledku zmien v správe vykonaných v Nebula CC. Pri pokuse o zmenu IP adresy alebo VLAN správy zariadenia Nebula, ktorá spôsobí stratu prístupu na internet, sa zariadenia Nebula vrátia späť na svoje staré konfigurácie. Často je to indikované hlásením "Bad IP assignment configuration" (Zlá konfigurácia priradenia IP) na stránke zariadenia.

Kľúčom k úspešnej konfigurácii novej adresy IP správy alebo siete VLAN je zabezpečiť, aby staré aj nové nastavenia mohli dosiahnuť internet. Až po tom, ako Nebula CC overí, že zmeny vykonané na zariadení nespôsobia stratu prístupu na internet, môžete začať so škálovaním, odstraňovaním VLAN alebo rozhraní IP na prepínačoch a bránach.

3.Nastavenie rozhrania VLAN na NSG/USG FLEX

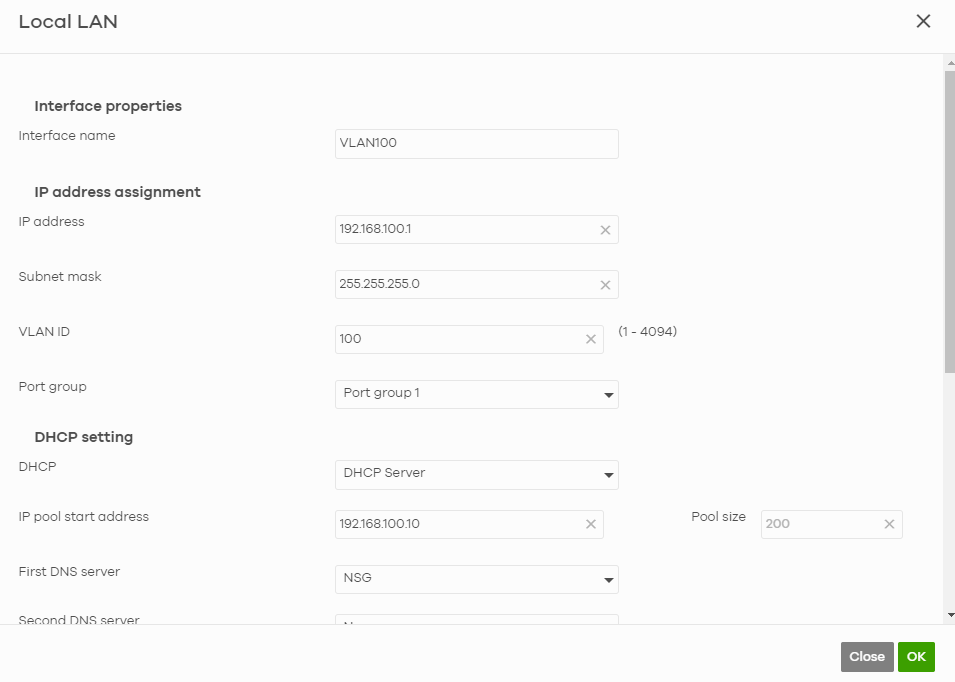

Pridanie a uloženie rozhrania VLAN100

Séria NSG:

Séria USG FLEX:

Site-wide > Configure > Firewall > Interface > LAN Interface [+Add]

Tým sa vytvorí označená VLAN nastavená na vybraný VID v príslušnej skupine portov (USG aj NSG vykazujú podobnú konfiguráciu)

Upozorňujeme, že porty LAN1 + LAN2 zostanú vždy ako neoznačení členovia vo VLAN1 s PVID nastaveným na 1 - tieto nastavenia sa nedajú meniť.

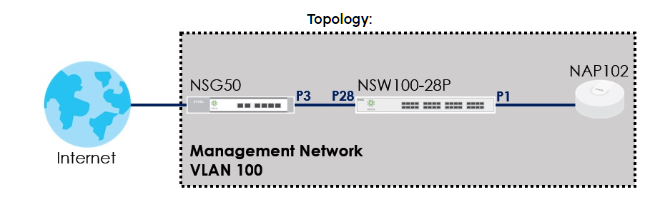

4. Nastavenie VLAN pre správu prepínača:

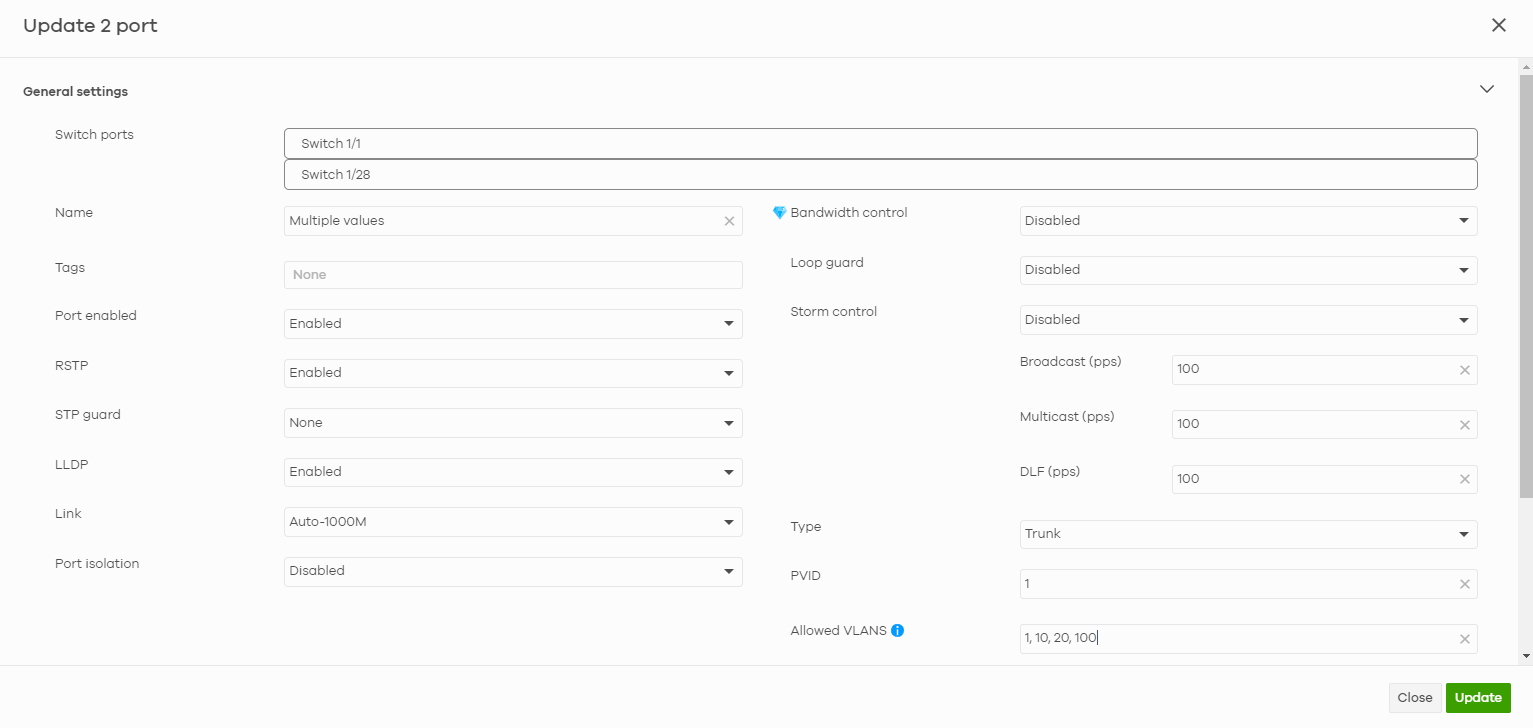

Upravte porty 1 a 28, keďže ide o naše uplinkové porty pre samotný prepínač a prístupový bod (ako je znázornené na vyššie uvedenom obrázku), a do poľa Allowed VLANs (Povolené VLAN) uveďte potrebné VLAN:

*VLAN 10: súkromná sieť , VLAN 20: sieť pre hostí , VLAN 100: sieť pre správu.

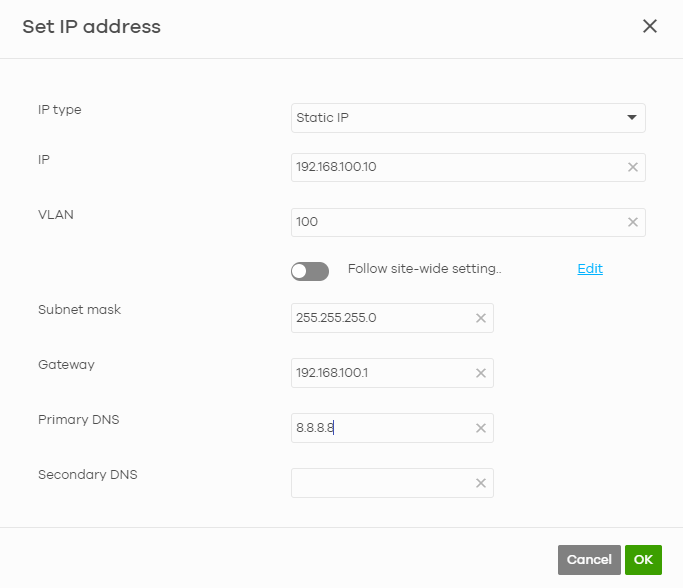

Teraz je potrebné nakonfigurovať a uložiť IP adresu LAN prepínača

Site-wide > Devices > Switches > Select Switch > Edit LAN IP.

Všimnite si, že je dôležité mať definovanú správnu sieť VLAN. Túto VLAN môžete definovať pre každé zariadenie samostatne alebo ju nastaviť globálne na

Site-wide > Configure > Switch > Switch Settings > Management VLAN

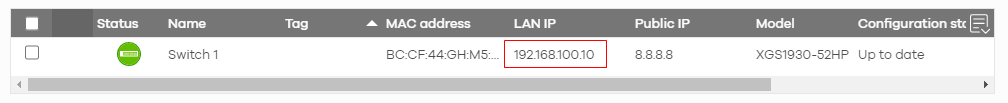

Po uložení nastavení LAN môžeme potvrdiť IP adresu LAN prepínača (Nebula CC môže trvať niekoľko minút, kým zobrazí aktualizovanú IP adresu LAN)

Site-wide > Devices > Switches

5. Nastavenie VLAN pre správu prístupového bodu

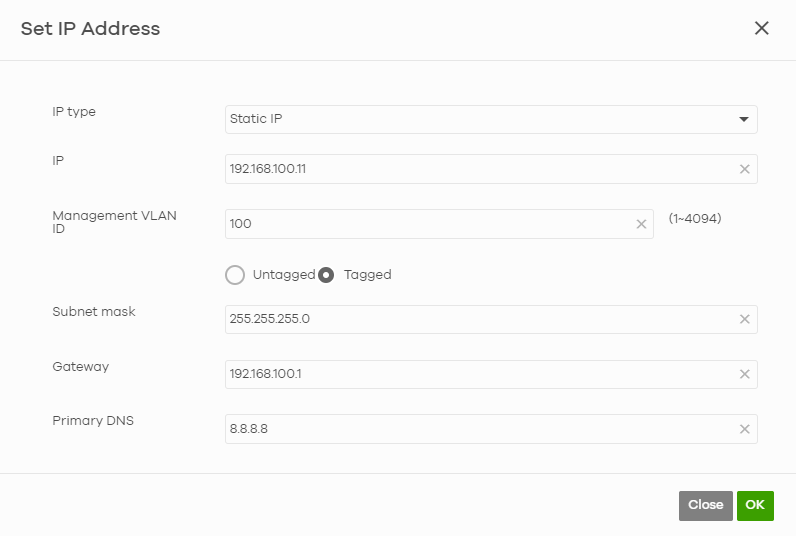

Konfigurácia a uloženie IP adresy LAN pre správu

Poznámka: nastavenie siete VLAN pre správu ako označenej obmedzí prístupový bod na preposielanie len označenej prevádzky, preto by SSID mali používať len rozhrania VLAN a žiadnu neoznačenú prevádzku LAN.

A to by malo stačiť na to, aby vaše zariadenia získali IP adresu z manažérskej VLAN odlišnú od neoznačenej prevádzky z rozhrania LAN.
