Nebula [VPN] - Konfigurácia L2TP-VPN so serverom RADIUS/AD pomocou Nebula

Platforma Nebula Cloud ponúka možnosť umožniť používateľom siete L2TP VPN overovať sa v káblových/bezdrôtových sieťach prostredníctvom serverov RADIUS 802.1x a (alebo) AD, pričom sa pripájajú k miestnym radičom domén v sieti.

Obsah: V prípade, že sa v systéme LUNA2 nachádza viacero zariadení, je možné ich použiť ako súčasť aplikácie:

1. Scenár
2. Nastavenie overovania v riadiacom centre Nebula
3. Nastavenie servera RADIUS / AD
4. Nastavenie protokolu L2TP v Nebula Control Center
5. Konfigurácia a overenie klienta

1. Scenár

Predpoklad: IP adresy klientov VPN sa nemôžu prekrývať s podsieťou LAN

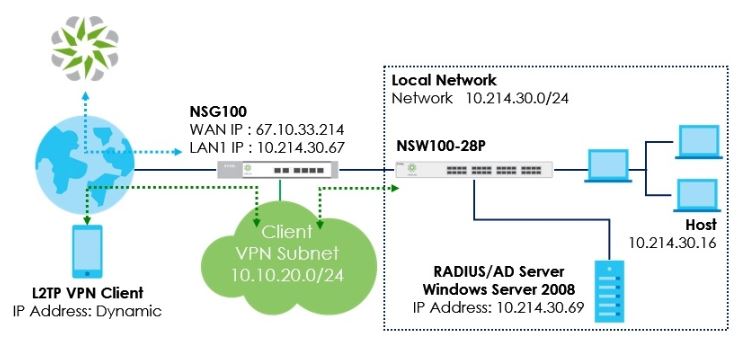

Scenár: V prípade, že sa v sieti LAN nachádza sieť LAN, ktorá je súčasťou siete LAN, je možné, že sa v sieti LAN nachádza sieť LAN: Nastavenie pripojenia L2TP VPN so servermi Radius/AD v systéme Windows server 2008
Príprava: NSG100 *1, NSW100 *1, server RADIUS *1 a server AD *1 v systéme Windows server 2008, iPhone 6S+ *1 a notebook x1

2. Nastavenie overovania v riadiacom centre Nebula

1. Prejdite do

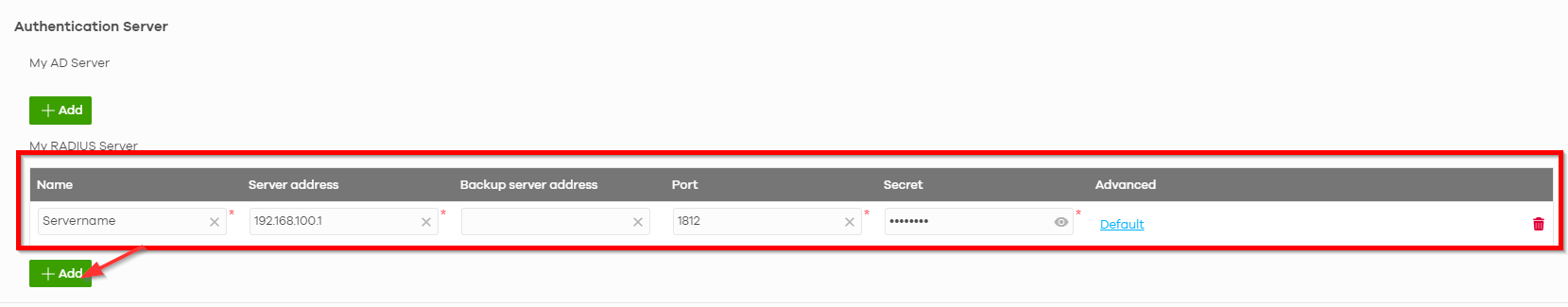

2. Zadajte informácie v časti môj server RADIUS

Aby bolo možné použiť možnosť Môj server RADIUS, je potrebné, aby používateľ nakonfiguroval roly servera Radius a Active Directory v radiči domény.

Nastavenie servera RADIUS / AD

RADIUS:
1. Pridať nového klienta RADIUS

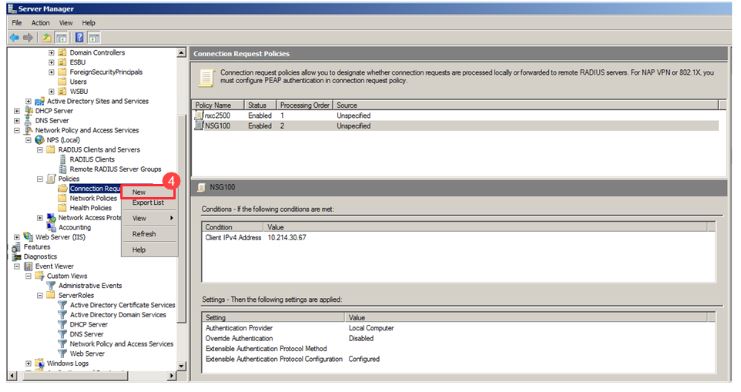

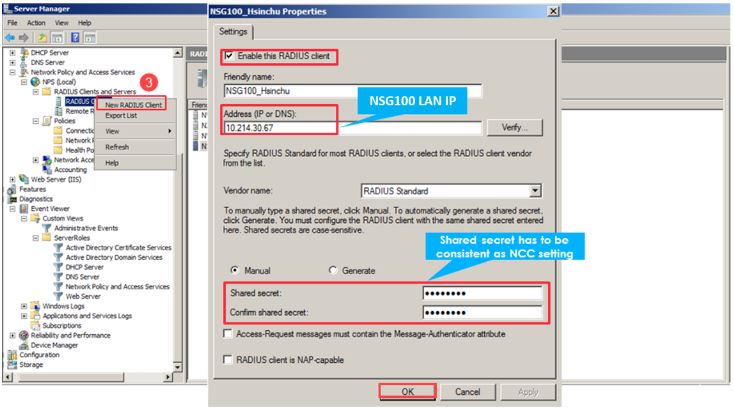

Správca servera > Role > Sieťové politiky a prístupové služby > NPS(local) > Klienti a servery RADIUS > Klient RADIUS > Nový klient RADIUS > Zadajte informácie v červenej farbe > OK

2. Pridať nového klienta RADIUS

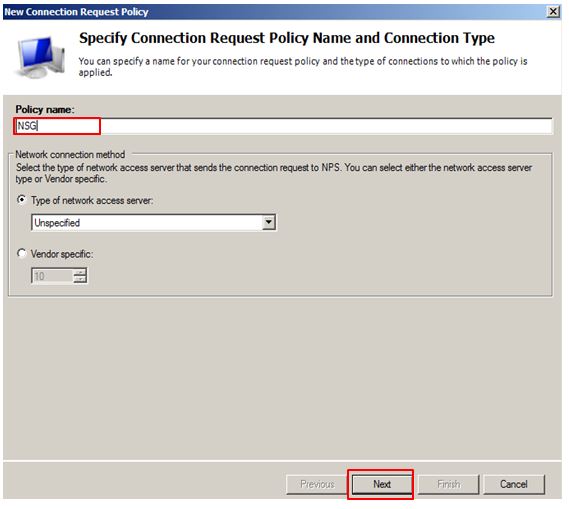

3. Zadajte názov politiky (napr.: USG) > Ďalej

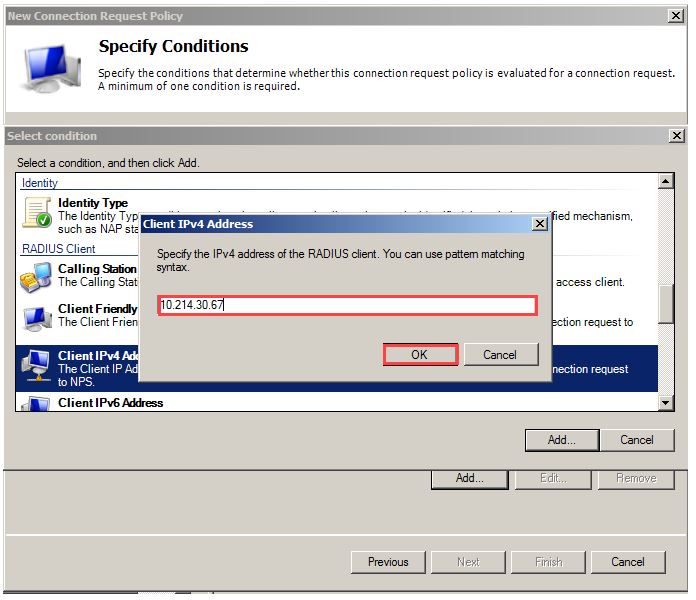

4. Vyberte položku Adresa IPv4 klienta > Pridať > Zadajte IP adresu WAN NSG100 (napr.: 10.214.30.67) > OK

AD
1. Pridanie nového používateľa AD

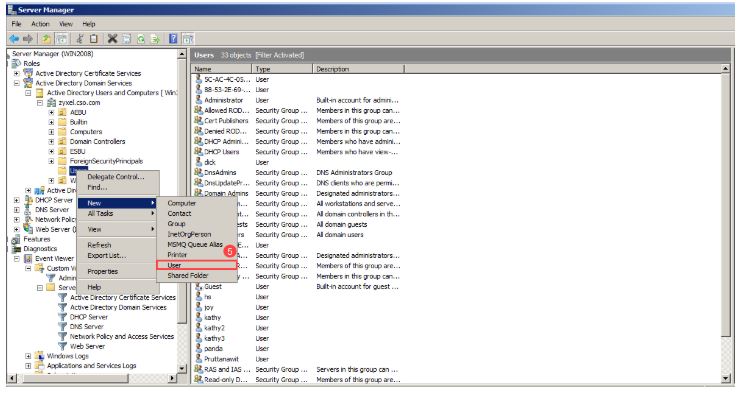

Server Manager >Rola > Active Directory Domain Services > Active Directory Users and Computers > zyxel.cso.com > Users > New > User

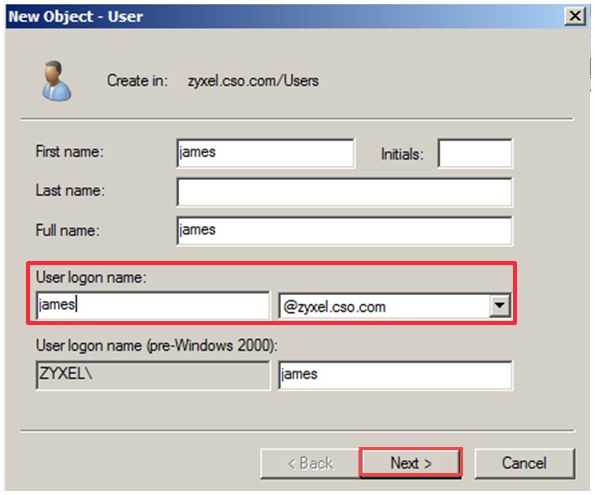

2. Zadajte prihlasovacie meno používateľa (napr.: james@zyxel.cso.com) > Ďalšie

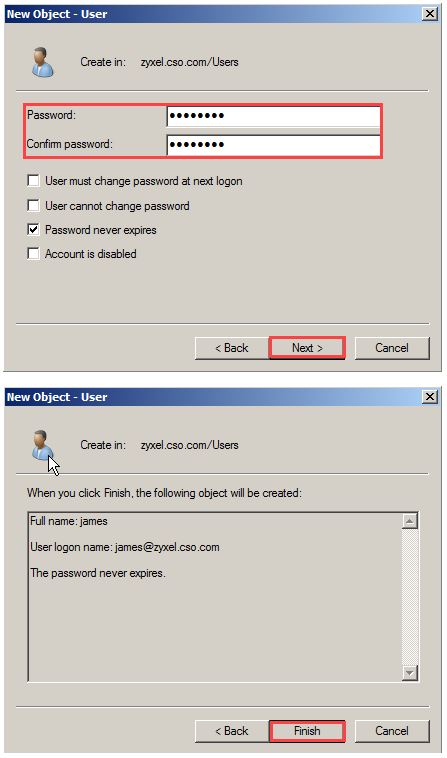

3. Zadajte heslo > Ďalej > Dokončiť

4. Nastavenie L2TP v Nebula Control Center

1. Prejdite na

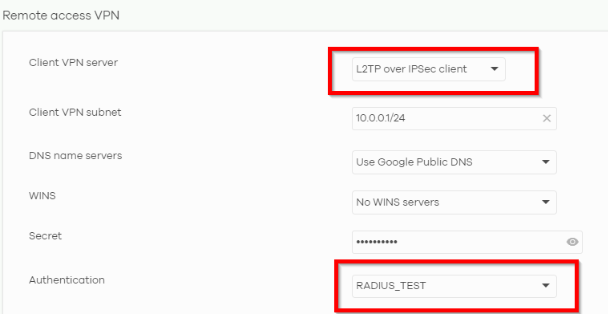

a nastavte konfiguráciu klienta podľa svojich potrieb. Nezabudnite vybrať server RADIUS v poli "Authentication" (Overovanie).

5. Konfigurácia a overenie klienta

V tomto príklade sa pozrieme na všeobecné nastavenia iPhone pre konfiguráciu klienta:

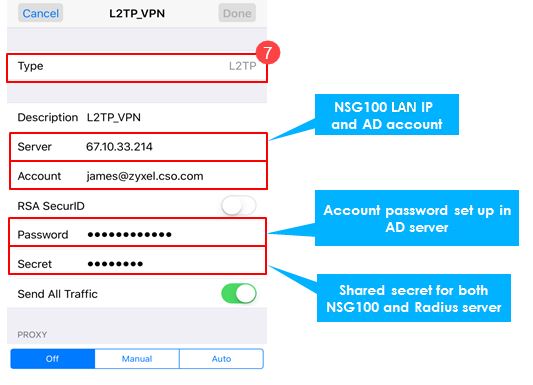

1. iPhone > Nastavenie > Všeobecné > VPN > Pridať konfiguráciu VPN > Typ > L2TP

2. iPhone > Nastavenie > Zapnúť VPN

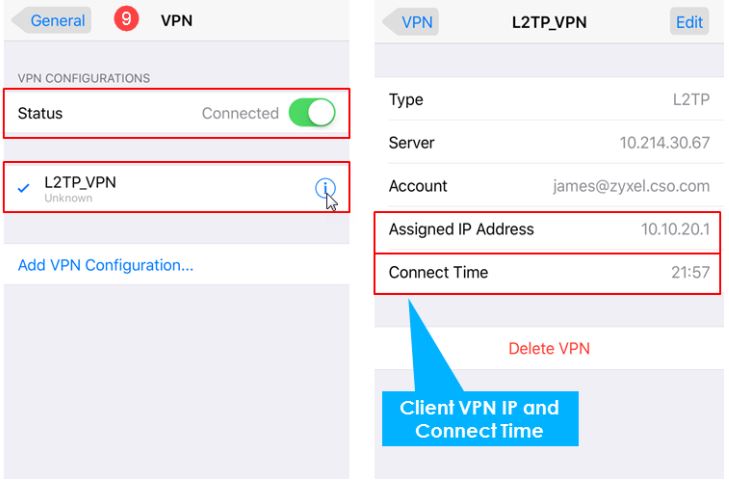

3. iPhone > Nastavenie > Všeobecné > VPN

4. Výsledok pripojenia L2TP na NCC cez

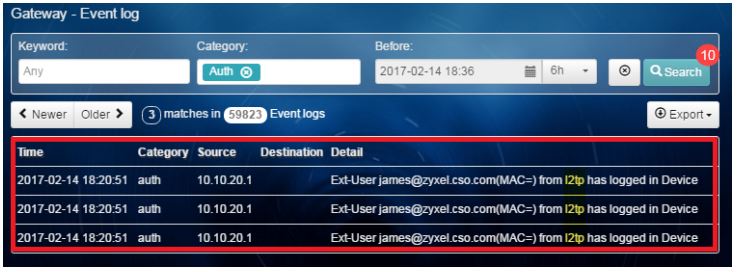

Protokol udalostí zobrazuje informácie o prihlásení klienta L2TP

5. Výsledok pripojenia L2TP v prehliadači udalostí v systéme Windows Server 2008

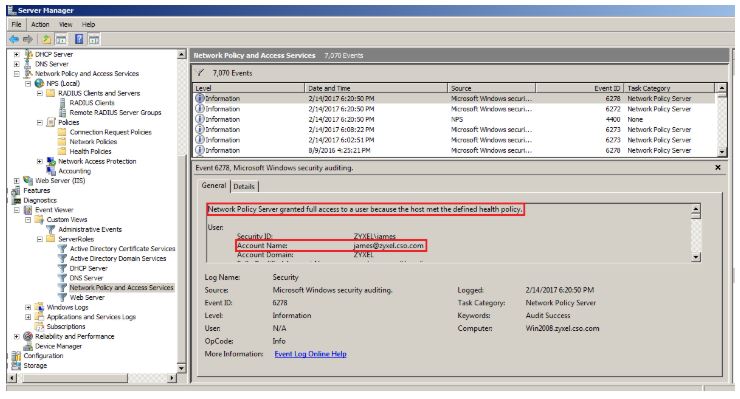

Správca servera > Diagnostika > Vlastné zobrazenia > Prehliadač udalostí> ServerRoles > Sieťové politiky a prístupové služby

6. Výsledok scenára pre autorizáciu klienta L2TP cez autentifikačný server - IP adresa klienta L2TP 10.20.20.1 môže pristupovať k hostiteľovi LAN 10.214.30.16
