Tento sprievodca krok za krokom ukazuje, ako nakonfigurovať SNMP na monitorovanie prístupových bodov, prepínačov a brán/firewallov, keď sú zariadenia spravované programom Nebula, vrátane zoznamu podporovaných identifikátorov OID na monitorovanie stavu portov, CPU atď.
3. Príklad aplikácie: dotazovanie na aktuálne využitie CPU zariadenia
1. Konfigurácia Nebula SNMP
Povolenie SNMP V1/V2c na NCC umožňuje tretím stranám monitorovať a konfigurovať zariadenia Nebula podľa zadaného reťazca komunity. Tento reťazec komunity SNMP so správaním GET sa bude vzťahovať na všetky zariadenia Nebula, ktoré sú zaregistrované v lokalite, vrátane AP, prepínačov a brány Firewall.
Postup konfigurácie je nasledujúci:

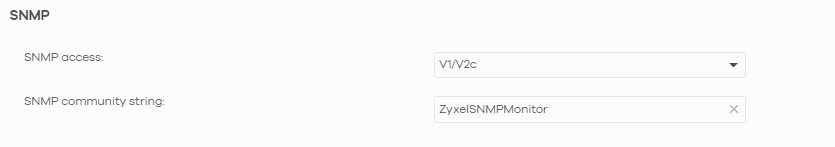

a. Prejdite do časti Site Wide (Široké územie) > Configure (Konfigurácia) > General setting (Všeobecné nastavenie) > SNMP
b. Nastavte SNMP Access (Prístup SNMP) na V1/V2c, čo sú verzie podporované na zariadeniach spravovaných v systéme Nebula.
c. Nastavte reťazec komunity. Ten by sa mal zhodovať aj v serveri SNMP.
d. Kliknite na tlačidlo Uložiť
Toto sú všetky kroky potrebné na strane Nebula a zariadení. Teraz je dôležité vedieť, aké sú podporované identifikátory OID, aby ste vedeli, čo možno monitorovať.
2. Podporované identifikátory OID
Súbory MIB pre každé zariadenie sú zahrnuté v súboroch firmvéru dostupných pre každé zariadenie. Súbory si môžete stiahnuť tu. Uistite sa, že používate súbory MIB z toho istého firmvéru, ktorý zariadenie používa.
Nasledujúce identifikátory OID sú najbežnejšie všeobecne podporované pre jednotlivé typy zariadení:
| Informácie o monitore | Popis | OID | Príklad výsledkov | Podporované zariadenie |
| Verzia firmvéru | Verzia firmvéru, ktorú používa zariadenie | .1.3.6.1.4.1.890.1.15.3.1.6.0 | V6.25(ABIN.2) | Všetky |
| Model výrobku | Názov modelu výrobku | .1.3.6.1.4.1.890.1.15.3.1.11.0 | NWA1123-AC-HD | Všetky |
| Sériové číslo | Sériové číslo zariadenia | .1.3.6.1.4.1.890.1.15.3.1.12.0 | S156N539012901 | Všetky |
| Kód krajiny | Kód krajiny nastavený v rádiových nastaveniach zariadenia | .1.3.6.1.4.1.890.1.15.3.1.16.0 | Nemecko | Všetky |
| Využitie CPU | Aktuálne využitie CPU zariadenia | .1.3.6.1.4.1.890.1.15.3.2.4.0 | 59 | Všetky |
| Využitie pamäte | Aktuálne využitie pamäte v percentách | .1.3.6.1.4.1.890.1.15.3.2.5.0 | 57 | Všetky |
| Využitie pamäte Flash | Percento využitia pamäte flash (nevolatilnej) | .1.3.6.1.4.1.890.1.15.3.2.6.0 | 14 | AP / Firewall |
| Aktuálny kanál 2,4 GHz | Aktuálny kanál používaný na 2,4Ghz rádiu | .1.3.6.1.4.1.890.1.15.3.5.1.1.1.1 | channel-06_2437mhz (6) | AP |
| 2,4 GHz kanál | Kanál nastavený na 2,4Ghz rádiu | .1.3.6.1.4.1.890.1.15.3.5.1.1.6.1 | channel-06_2437mhz (6) | AP |
| 5Ghz Aktuálny kanál | Aktuálny kanál používaný na 5Ghz rádiu | .1.3.6.1.4.1.890.1.15.3.5.1.1.1.2 | channel-40_5200mhz (40) | AP |
| 5Ghz kanál | Kanál nastavený na 5Ghz rádiu | .1.3.6.1.4.1.890.1.15.3.5.1.1.6.2 | channel-40_5200mhz (40) | AP |
| Celkový počet pripojených staníc | Počet všetkých bezdrôtových staníc pripojených k AP | .1.3.6.1.4.1.890.1.15.3.5.15.0 | 30 | AP |
Možno získať viac informácií, na získanie týchto údajov môžete použiť prechádzku SNMP z koreňového OID: .1.3.6.1.4.1.890.1.15 (pokryté v ďalšej časti).
Poznámka: zatiaľ čo zariadenia, ako sú prepínače a firewally, sú spravované v cloude, podporované sú len spoločné identifikátory OID (CPU, firmvér, pamäť atď.).
3. Príklad aplikácie: dotazovanie na aktuálne využitie CPU zariadenia
V tomto príklade sa budeme pýtať na stav CPU na jednom z prístupových bodov v sieti.

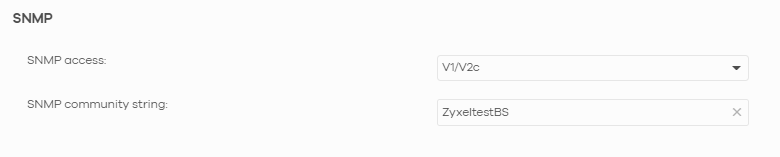

Najprv sa tu nakonfiguruje komunita SNMP v riadiacom centre Nebula Control Center:
dyn_repppp_0
Potom identifikujeme IP adresu prístupového bodu, ktorý chceme monitorovať, v tomto prípade 192.168.1.37. Musíme sa uistiť, že konfigurácia zariadenia je už aktuálna.
dyn_repppp_1

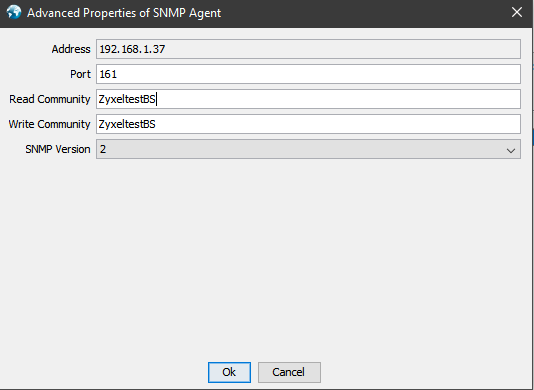

- Potom môžeme použiť jeden monitorovací softvér SNMP v našej miestnej sieti na získanie potrebných informácií. V tomto príklade použijeme program iReasoning MIB Browser. Po otvorení softvéru je potrebné zadať adresu IP zariadenia, na ktoré sa chceme pýtať, a tiež zadať identifikátor OID hodnoty, ktorú chceme monitorovať. Je tiež potrebné nakonfigurovať komunitu SNMP, ktorú sme nastavili na Nebula Control center, a podporovanú verziu SNMP:
.
- Kliknite na tlačidlo Go a zobrazí sa hodnota aktuálneho využitia CPU na prístupovom bode:
.
- Ak sú potrebné ďalšie hodnoty, súbor firmvéru, ktorý obsahuje súbory MIB, možno stiahnuť a importovať do prehliadača MIB na kontrolu ďalších parametrov:
