GS1200/XGS1210/XGS1250 - Konfigurer Grundlæggende Opsætning, VLAN, LAG, Firmwareopgradering

Denne artikel forklarer, hvordan du opsætter din switch-enhed (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) og konfigurerer en ny IP-adresse, DHCP, VLAN-konfiguration, Link aggregation, Firmwareopgradering via ZON & Web GUI samt hvordan du får adgang til enheden. Artiklen viser også overhedningsbeskyttelse (gul udråbstegn), og hvordan du nulstiller din switch, hvis noget går galt.

BEMÆRK! Opgrader venligst firmwaren til den nyeste version på grund af tidligere firmwareproblemer på disse modeller. Naviger til firmwareopgradering i denne artikel for at se hvordan.

1) Grundlæggende opsætning

1.1 Log ind på enheden

Bemærk, at XGS1200-serien er konfigureret med statisk IP. Sæt derfor din PC til statisk IP i 192.168.1.0/24-området (for eksempel 192.168.1.100), og gå derefter til http://192.168.1.3 og indtast adgangskoden 1234.

Hvis du har problemer, så tjek denne artikel om, hvordan du får adgang til din enheds Web GUI:

1) Adgang til din router via Web GUI

2) Tildel en statisk IP til en Windows PC

1.2 Skift IP-adresse

Når du først logger ind på switchen, bliver du bedt om at ændre switchens IP-adresse.

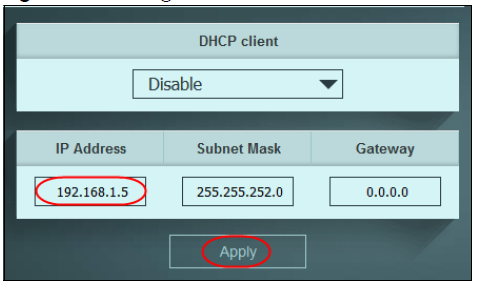

Aktivér DHCP på switchen, eller lad den være deaktiveret og ændr den statiske IP på enheden.

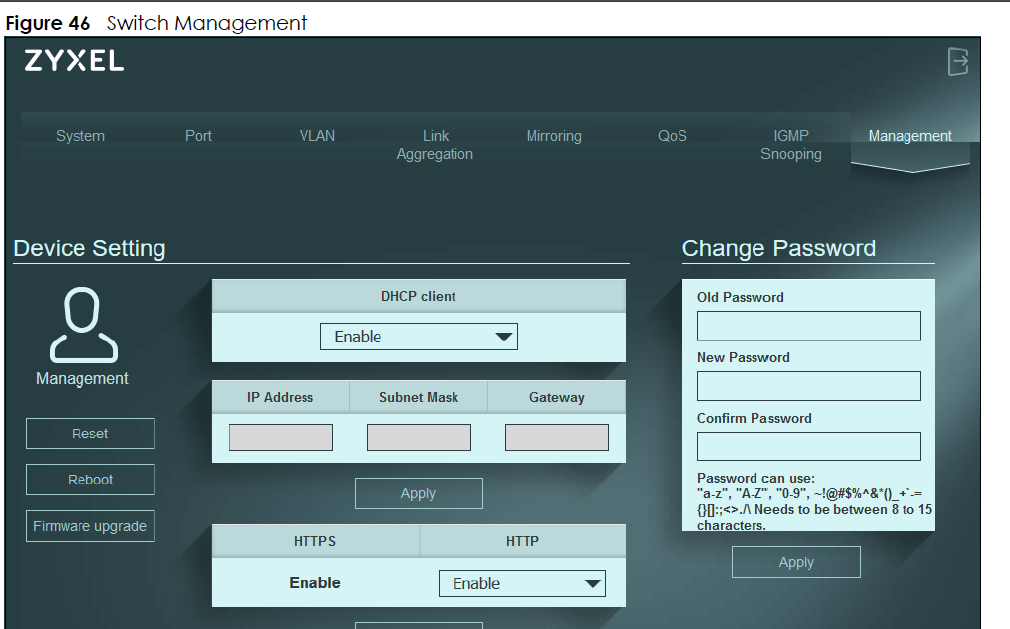

Du kan også gå til "Management" i din switch GUI for at ændre IP-adressen.

2) VLAN-konfiguration

Hvis du er usikker på, hvad du skal konfigurere i VLAN-sektionen, læs mere om VLANs her.

2.1 Hvordan VLAN fungerer

For at få en grundlæggende forståelse af VLANs og lave en grundlæggende VLAN-konfiguration, skal du huske nogle få punkter:

1. Du kan kun have 1 untagget medlemskab pr. port

2. Untagget medlemskab = PVID

2. Alt andet skal være tagget

3. Næsten alle computere kan ikke håndtere tagget trafik, så den skal have et untagget VLAN på den port, hvor du forbinder en PC

4. I nogle sjældne tilfælde gælder disse regler ikke

2.2 Konfigurer VLANs

For at konfigurere VLAN skal du vælge den passende PVID for den port (normalt management VLAN 1).

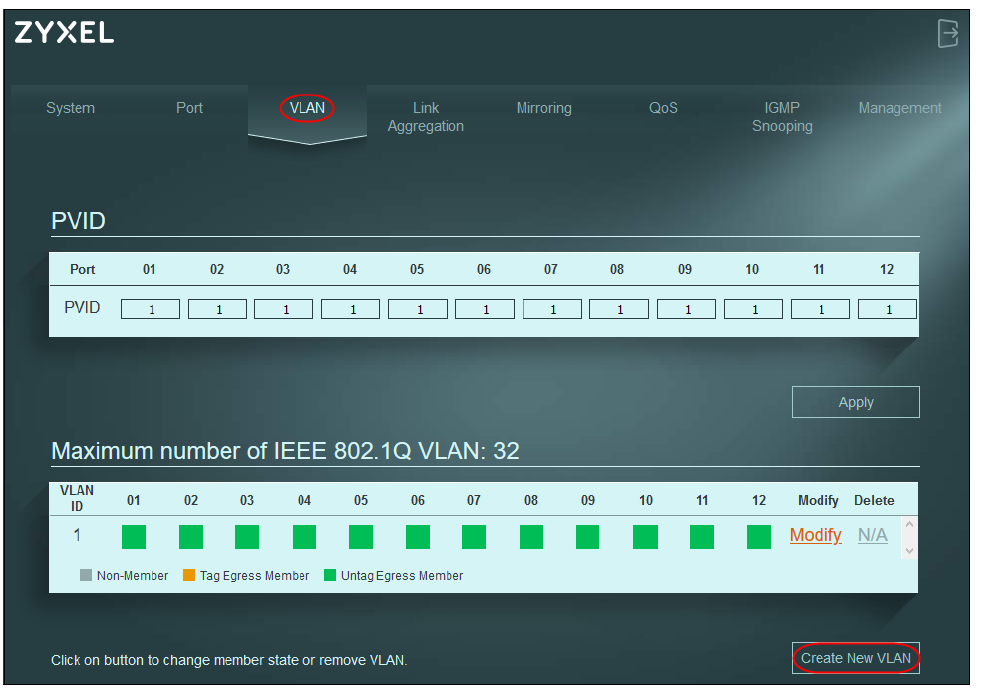

For at oprette et nyt VLAN skal du trykke på knappen "Create new VLAN" nedenfor.

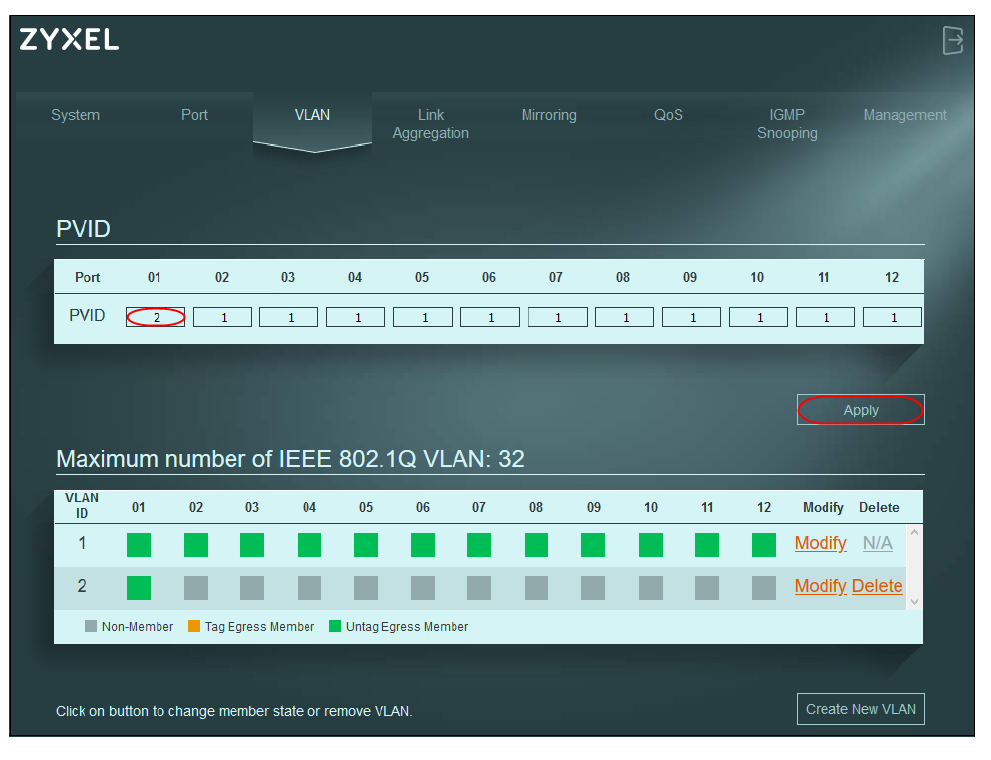

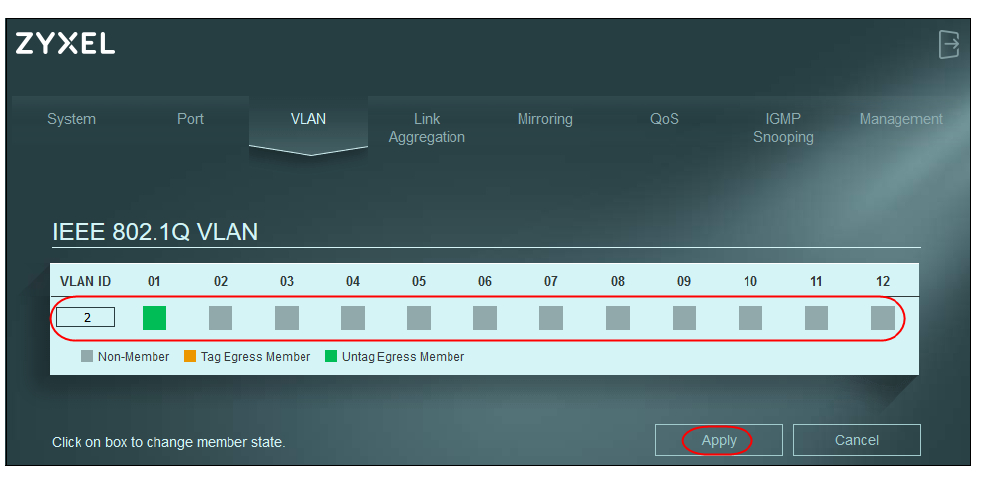

Vælg derefter VLAN ID og marker de porte, du ønsker det nye VLAN på. Normalt tagger du det nye VLAN-medlem, fordi PVID 1 er "Untag Egress Member". Sørg for at markere VLAN2 som orange. Tryk derefter på "Apply".

2.3 VLAN-konfigurationsresultat

Bemærk! Normalt kan du kun bruge 1 untagget medlemskab pr. port. Vi anbefaler, at du konfigurerer VLAN 2 som "Tag Egress Member" (vælg orange medlemskab) og ikke untagget i dette scenarie.

3) Link Aggregation / Load Balancing

Link Aggregation (LAG) tager to porte og kombinerer/grupperer disse til én for at få højere kapacitet (hastighed eller pålidelighed) på forbindelsen. Læs mere her.

Link aggregation-konfigurationen på disse switches er meget nem at konfigurere, men også ikke tilpasselig.

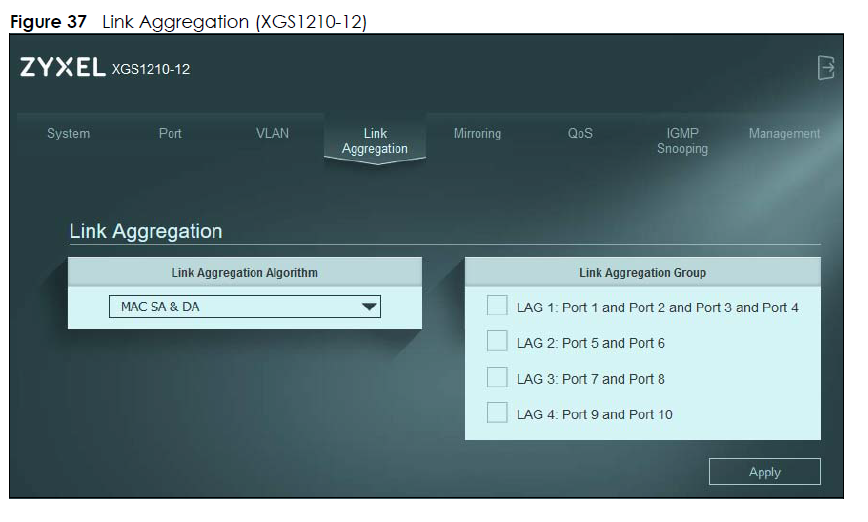

Du har fire muligheder:

- Link aggregation Port 1,2,3 og 4

- Link aggregation port 5 og 6

- Link aggregation port 7 og 8 og/eller;

- Link aggregation port 9 og 10

3.1 LAG Forkortelser

MAC SA - Fordeler trafik baseret på pakkens kilde MAC-adresse

MAC DA - Fordeler trafik baseret på pakkens destinations MAC-adresse

MAC SA & DA - Fordeler trafik baseret på en kombination af pakkens kilde- og destinations MAC-adresse

4) Firmwareopgradering

Denne sektion viser dig, hvordan du firmwareopgraderer din enhed til den nyeste software.

4.1 Brug af ZON utility

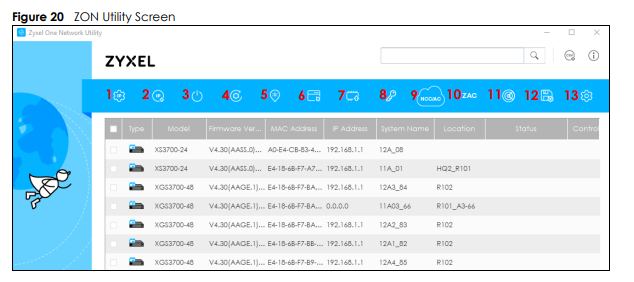

Download Zyxel One Network Utility (ZON) og installer det.

Vælg (marker) din enhed, og klik derefter på Firmware upgrade for at opgradere firmwaren på den valgte enhed (7).

4.2 Brug af Web GUI

Download først den nyeste firmware på https://download.zyxel.com, eller gå direkte til download-siden for din enhed her:

GS1200-8HPv2 - Downloadside

XGS1250 - Downloadside

XGS1210 - Downloadside

Download firmwaren og gem den på din PC. Sørg for at pakke den downloadede fil ud, før du fortsætter.

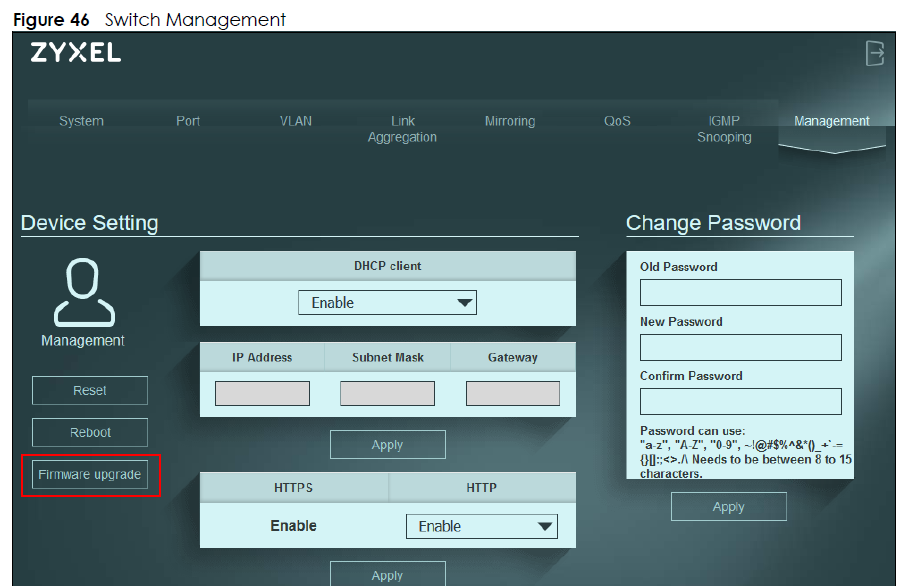

Log derefter ind på din switch (hvis du har problemer, klik her) og gå til Management -> Firmware Upgrade

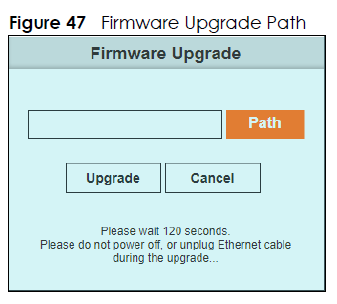

Vælg din udpakkede firmwarefil ved at klikke på "Path"-knappen, og efter du har valgt firmwaren, klik på opgrader.

5) Fejlfinding

5.1 Nulstil switchen

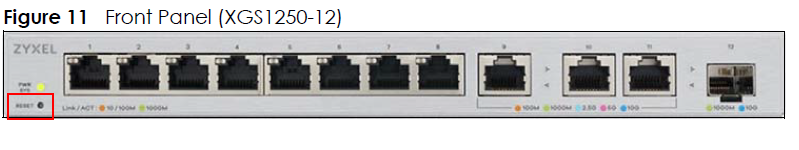

Hvis du oplever problemer med din switch, er det en god idé at nulstille switchen til fabriksindstillinger. For at nulstille denne switch, tænd enheden, og hold RESET-knappen nede i 15 sekunder, som er placeret nederst til venstre på hardwaren, og slip derefter knappen.

5.2 Auto-Negotiation - Link er kun 100 Mbit/s

Som standard bør switchen automatisk forhandle 1000 Mbit/s (1 Gbit) på porten med den enhed, der er tilsluttet den port, men i nogle tilfælde lykkes det ikke, og du vil kun se 100 Mbit/s på en port.

Mulige løsninger er;

a) Udskift kablet

Dårlige kabler tilsluttet switchen er ofte hovedårsagen til, at linket kun er 100 Mbit/s. Hvis du forsøger at tvinge 1000 Mbit/s på switchen, vil den sandsynligvis sætte "link down". Derfor kan switchen ikke statisk sætte hastigheden til 1 Gbit/s for at tvinge porten til at forhandle, fordi linket ellers går ned.

b) Prøv en anden port

Næste løsning er at skifte port for at se, om alle porte opfører sig ens.

c) Prøv en anden enhed med samme port og samme kabel

Dette vil afgøre, om der er noget galt med netværkskortet på den enhed, der er tilsluttet switchen.

5.3 Broadcast Storm & Loop problemer

Hvis du mistænker, at du har Broadcast/Multicast storms i dit netværk og på switchen, kan du aktivere "Broadcast Storm Control" og sætte den til 100 pps (pakker per sekund) samt deaktivere "Loop Prevention" for at se, om noget ændrer sig.

5.4 Overhedningsbeskyttelse (Kun XGS1250)

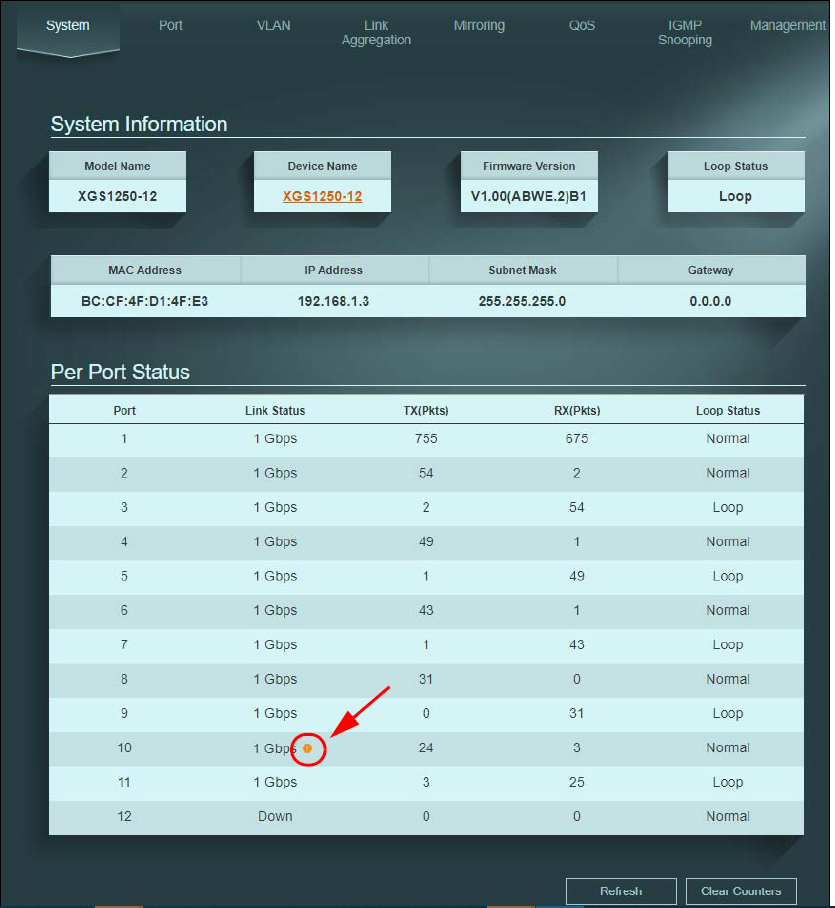

Hvis 10 gigabit-portene overopheder i for lang tid, vil de automatisk sænke portens hastighed til 1 Gbit for beskyttelse. Du vil se et lille gult udråbstegn-ikon ved siden af linkstatus på systemskærmen. Sørg for, at omgivelserne ikke overstiger 40 grader Celsius.

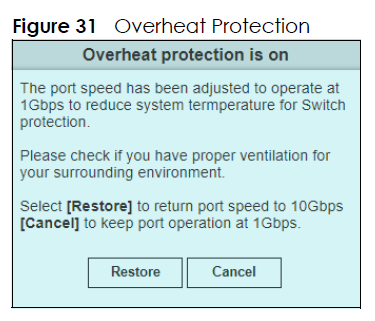

Klik på udråbstegnet for at vende tilbage til 10 Gbit-hastighed på 10 Gbit-porten.
