Denne artikel forklarer, hvordan Zyxel-firewalls og switches understøtter installation i et standard 19-tommers rack, med fokus på forskellige modeller og formfaktorer. Den beskriver, om rackmonteringsbeslag ("ører") er inkluderet eller skal købes separat, hvordan man identificerer rackmonterbare enheder, og hvordan man bekræfter monteringsmulighederne i den officielle Zyxel-dokumentation.


Bemærk: Dette er generelle retningslinjer. Tjek altid databladet eller installationsvejledningen for din specifikke model.

Nøglebegreb

Standard 19" rackbredde:

  • 482,6 mm

Hvis enheden er mindre, bruges rack-ører til at udvide den til den fulde bredde.

Sådan bestemmes monteringsform Baseret på enhedens bredde

Enhedens bredde Monteringstype
< 250 mm Kun hylde/bord
250–430 mm Rackmontering med forlængede ører
≥ 430 mm Standard 19" rackmontering

Beregning af ørestørrelse

Brug denne formel:

(482,6 mm − enhedens bredde) / 2

Dette giver den omtrentlige størrelse på et rack-øje.

Vigtige bemærkninger

  • Ørestørrelsen er kun et skøn
  • Hulplaceringer og -form kan variere
  • Brug altid originale Zyxel-racksæt, når det er muligt

Brug også universelle beslag, men kun efter først at have kontrolleret kompatibiliteten: Sådan finder du Zyxel-tilbehør og reservedele

Firewall

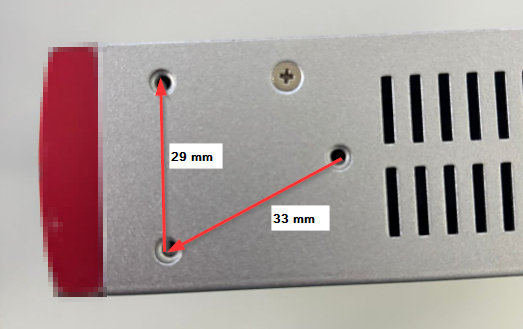

USG FLEX 500H / USG FLEX 700H

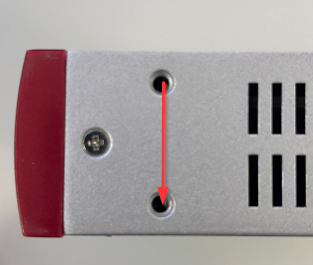

USG FLEX 200H / HP
Model Kan monteres i rack Rack-kit til 19-tommers rack medfølger Enhedens dimensioner (B × D × H, mm) Rack-sæt størrelse pr. side (mm)
USG FLEX 50H / HP Nej Nej 216 × 143 × 33 Bordmodel
USG FLEX 100H / HP Nej Nej 216 × 143 × 33 Bordmodel
USG FLEX 200H / HP Ja Ja 272 × 187 × 36 ~105 mm
USG FLEX 500H Ja Ja 300 × 182 × 43,5 ~91 mm
USG FLEX 700H Ja Ja 430 × 250 × 43,5 ~26 mm

Switch

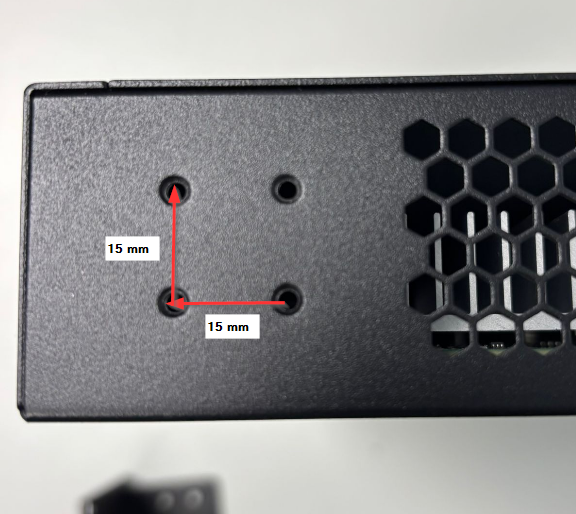

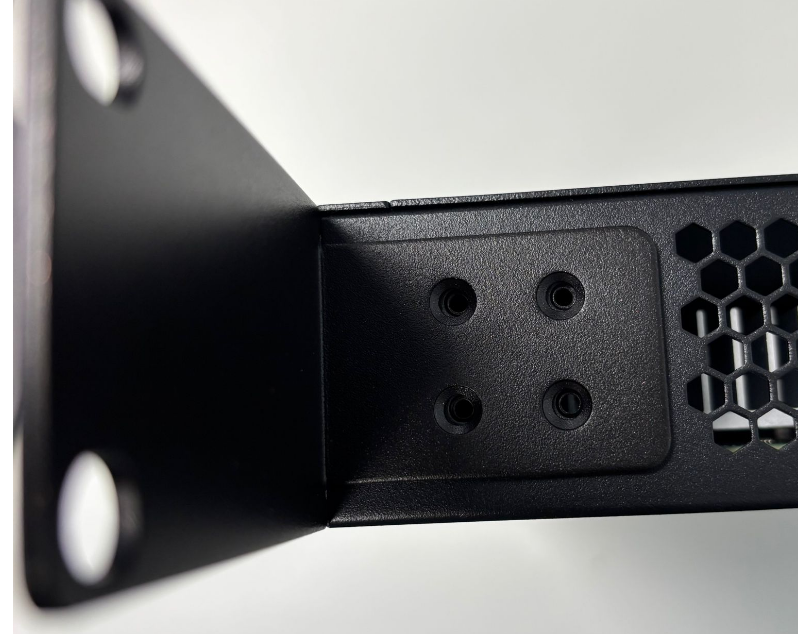

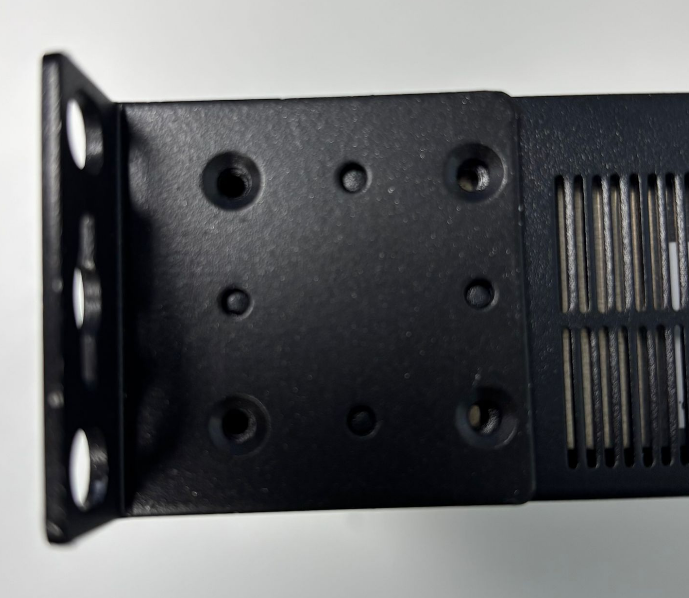

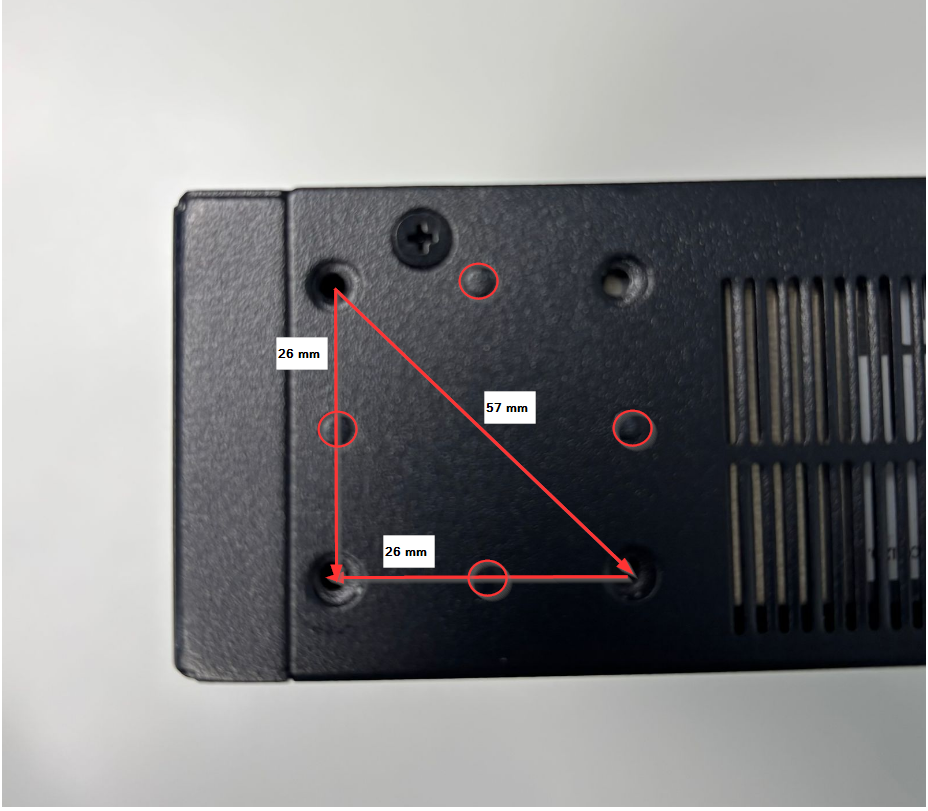

Zyxel switches kan have to forskellige monteringshulsmønstre. Begge muligheder vises på billederne med mål.

I tabellen nedenfor kan du finde oplysninger om, hvilke switches der kan monteres i rack, og hvilke der ikke kan. Den viser også enhedens dimensioner og monteringsstørrelser.

Model Kan monteres i rack Rack-kit til 19-tommers rack medfølger Enhedens dimensioner (B×D×H, mm) 19" rack-sæt størrelse pr. side (mm)
GS1100-24ES Ja Ja 280 x 126 x 44 ~101,3 mm
GS1900-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1915-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1100-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1350-12HP Ja Ja 267 x 162 x 44 ~107,8 mm
GS2220-10 Ja Ja 267 x 162 x 44 ~107,8 mm
GS2220-10HP Ja Ja 267 x 162 x 44 ~107,8 mm
GS1920-8HPV2 Ja Nej 267 x 162 x 44 ~107,8 mm
GS1900-24 Ja Ja 440 x 131 x 44 ~26 mm
GS1900-48 Ja Ja 440 x 200 x 44 ~26 mm
GS1920-48V2 Ja Ja 440 x 200 x 44,5 ~26 mm
GS2220-50 Ja Ja 440 x 200 x 44,5 ~26 mm
XGS1935-28 Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-28HP Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-52 Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-52HP Ja Ja 440 x 270 x 43 ~26 mm
GS1920-24V2 Ja Ja 441 x 131 x 44 ~26 mm
GS2220-28 Ja Ja 441 x 131 x 44 ~26 mm
GS1350-26HP Ja Ja 441 x 270 x 44 ~26 mm
GS1920-24HPV2 Ja Ja 441 x 270 x 44 ~26 mm
GS1920-48HPV2 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-28 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-52 Ja Ja 441 x 270 x 44 ~26 mm
XMG1930-30 Ja Ja 441 x 270 x 44 ~26 mm
GS2220-28HP Ja Ja 441 x 270 x 44 ~26 mm
GS2220-50HP Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-30 Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-30F Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-54 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-28HP Ja Ja 441 x 330 x 44 ~26 mm
XGS1930-52HP Ja Ja 441 x 330 x 44 ~26 mm
XMG1930-30HP Ja Ja 441 x 330 x 44 ~26 mm
XMG2230-28HP Ja Ja 441 x 330 x 44 ~26 mm
XMG2230-52HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-30HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-54HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-54FP Ja Ja 441 x 330 x 44 ~26 mm
XS3800-28 Ja Ja 441 x 360 x 44 ~26 mm
GS1350-18HP Ja Ja 330 x 230 x 44 ~76,3 mm
GS1900-24EP Ja Ja 330 x 230 x 44 ~76,3 mm
GS1915-24EP Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-10 Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-12F Ja Ja 330 x 230 x 44 ~76,3 mm
XS1935-12F Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-12HP Ja Ja 330 x 230 x 44 ~76,3 mm
XMG1915-18EP Ja Ja 330 x 230 x 44 ~76,3 mm
XGS1210-12  Nej Nej 250 x 104 x 27 Bordmodel
XGS1250-12  Nej Nej 250 x 104 x 27 Bordmodel
GS1900-8 Nej Nej 250 x 104 x 27 Bordmodel
GS1900-8HP Nej Nej 250 x 104 x 27 Bordmodel
GS1900-10HP Nej Nej 250 x 104 x 27 Bordmodel
GS1915-8 Nej Nej 250 x 104 x 27 Bordmodel
GS1915-8EP Nej Nej 250 x 104 x 27 Bordmodel
XMG1915-10E Nej Nej 250 x 104 x 27 Desktop-enhed
XMG1915-10EP Nej Nej 250 x 104 x 27 Desktop-enhed
XGS1010-12  Nej Nej 250 x 104 x 27 Bordmodel
GS1100-10HP Nej Nej 250 x 104 x 27 Bordmodel
GS1100-16 Ja Nej 215 x 133 x 42 ~134 mm
GS1100-16S Ja Ja 215,5 x 133 x 44 ~134 mm
GS1200-5 Nej Nej 121 x 75 x 26 Bordmodel
GS-105BV3 Nej Nej 121 x 75 x 26 Bordmodel
GS1005HP Nej Nej 121 x 75 x 26 Bordmodel
GS-108BV5 Nej Nej 126 x 51,8 x 24 Bordmodel
GS-108SV2 Nej Nej 138,1 x 67,6 x 28,6 Bordmodel
GS1200-5HPV3 Nej Nej 155 × 85 × 26 Bordmodel
GS1200-8 Nej Nej 155 x 85 x 26 Bordmodel
GS-108BV3 Nej Nej 155 x 85 x 26 Bordmodel
XMG-105 Nej Nej 160 x 110 x 26 Bordmodel
XMG-105HP Nej Nej 160 x 110 x 26 Bordmodel
MG-105 Nej Nej 160 x 110 x 26 Bordmodel
GS1200-10V3 Nej Nej 193 × 85 × 26 Bordmodel
GS1200-8HPV3 Nej Nej 193 × 85 × 26 Bordmodel
GS1200-5HPV2 Nej Nej 193 x 84 x 26 Bordmodel
GS1350-6HP Nej Nej 193 x 84 x 26 Bordmodel
GS1200-8HPV2 Nej Nej 240 x 105 x 26 Bordmodel
GS1008HP Nej Nej 240 x 105 x 26 Bordmodel
XMG-108 Nej Nej 240 x 105 x 27 Bordmodel
XMG-108HP Nej Nej 240 x 105 x 27 Bordmodel
MG-108 Nej Nej 240 x 106 x 26 Bordmodel
GS-105BV5 Nej Nej 82,5 x 46,8 x 24 Bordmodel
GS-105SV2 Nej Nej 99,1 x 67,6 x 28,6 Bordmodel
