Konfigurationseksempel – Zyxel Experience Lab – VLAN via trådløs bro

I denne artikel ser vi på to praktiske netværkstopologier til VLAN-transmission via en trådløs bro ved hjælp af adgangspunkter med én port. Vores mål er at sikre, at slutapparatet får en IP-adresse fra det krævede VLAN, selv når der er et trådløst segment.

Det er også vigtigt at forstå, hvordan adgangspunktet fungerer i repeater-tilstand. I denne tilstand bliver dets uplink-port til en LAN-port. Dette påvirker, hvordan VLAN-trafik sendes videre, og kræver korrekt konfiguration på både switchene og adgangspunkterne.

I vores eksempel bruger vi NWA110BE- og NWA55AX-adgangspunkterne, og alle konfigurationer udføres i Zyxel Nebula-skyen.

Vi vil se på to muligheder:

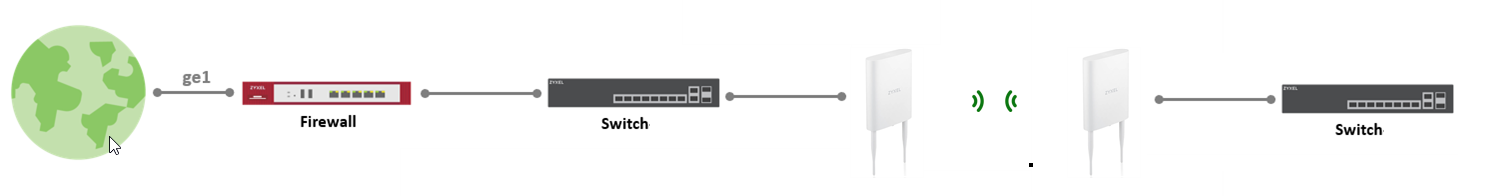

• I det første tilfælde er en switch tilsluttet repeater-accesspointet og distribuerer VLAN'et videre.

• I det andet tilfælde er slutapparatet tilsluttet direkte til repeateren.

Scenarie 1: Slutapparat tilsluttet via switch bag repeateren

Trin 1: Konfigurer VLAN på firewallen

1. Gå til:
   Site-wide → Configure → Firewall → Port & Interface
2. Klik på Tilføj og konfigurer:
   • Navn: VLAN23
   • VLAN-ID: 23
   • Zone: LAN
   • IPv4-adresse: 192.168.23.1/24
3. Aktivér DHCP-server:
   • Tilstand: DHCP-server
   • Start-IP: 192.168.23.100
   • Poolstørrelse: efter behov
   • Standardgateway: Grænseflade-IP

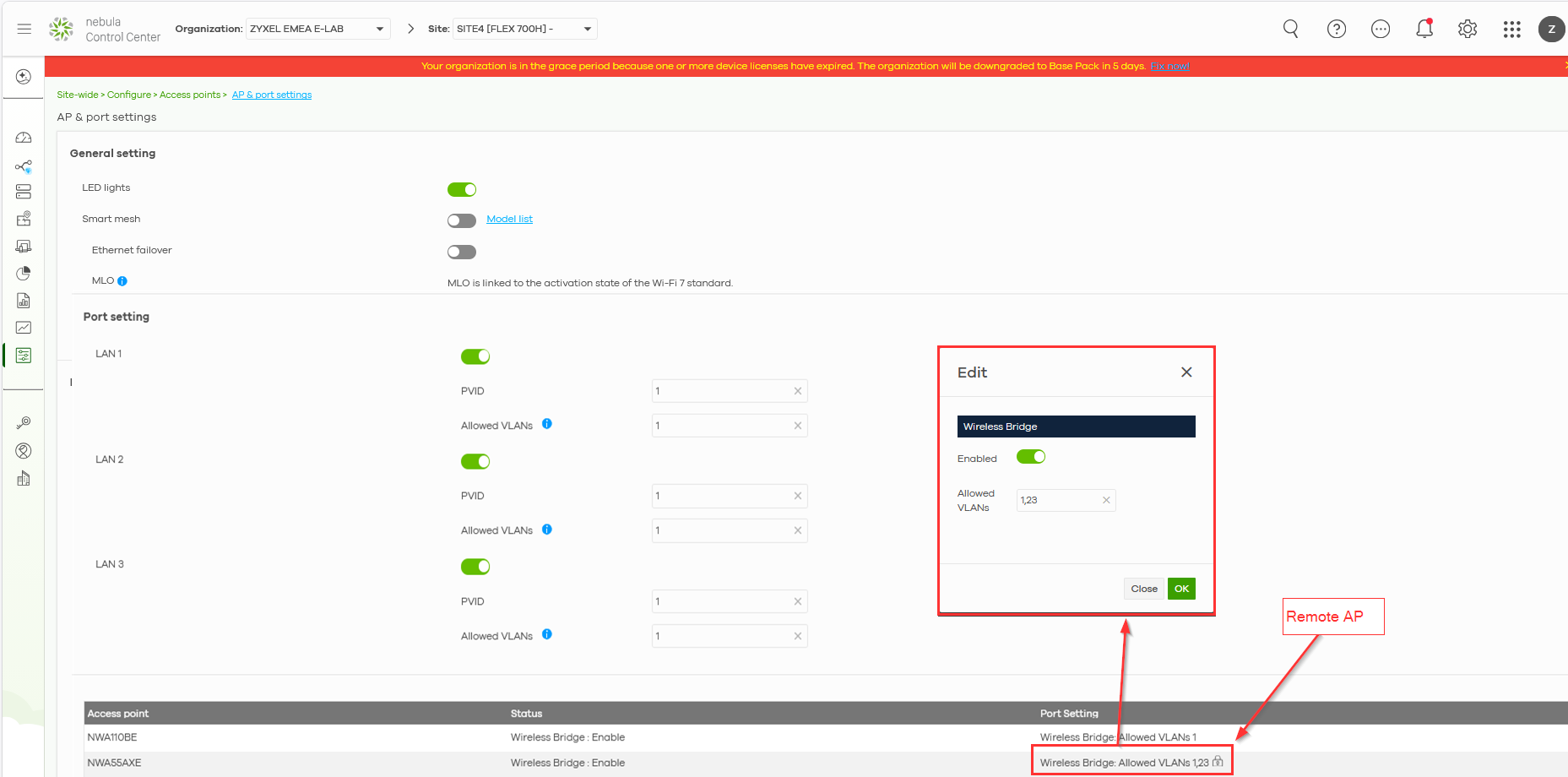

Trin 2: Tilladte VLAN'er på repeater-AP

1. Gå til:
   Hele stedet → Konfigurer → Adgangspunkter → AP- og portindstillinger
2. Indstil:
   • Tilladte VLAN'er: 1, 23 på repeater-AP

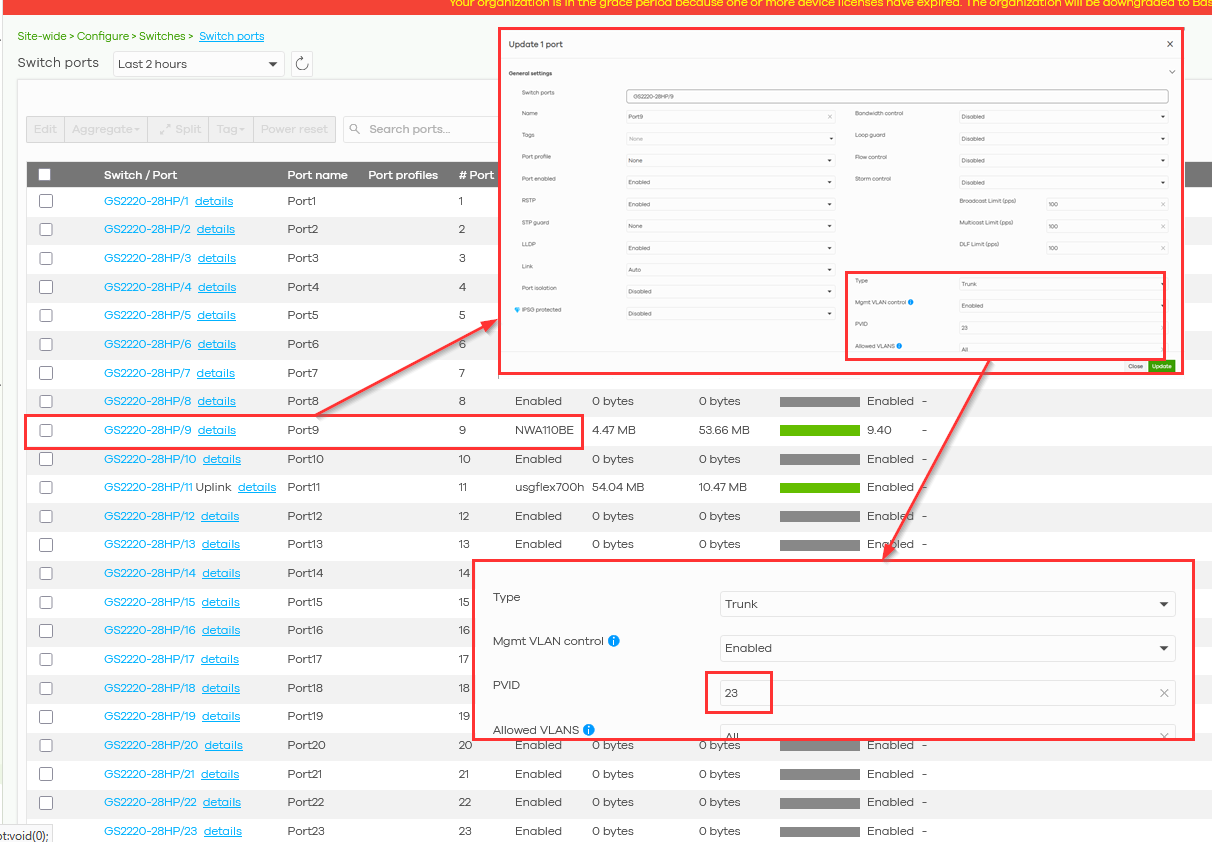

Trin 3: Konfigurer fjernswitchport

1. Gå til:
   Site-wide → Konfigurer → Switche → Switch-porte
2. Vælg den port, der er tilsluttet Repeater AP.
3. Konfigurer:
   • Type: Trunk
   • PVID: 23
   • Tilladte VLAN'er: Alle
   • Mgmt VLAN-kontrol: Aktiveret

Scenarie 2: Slutudstyr tilsluttet direkte til repeateren

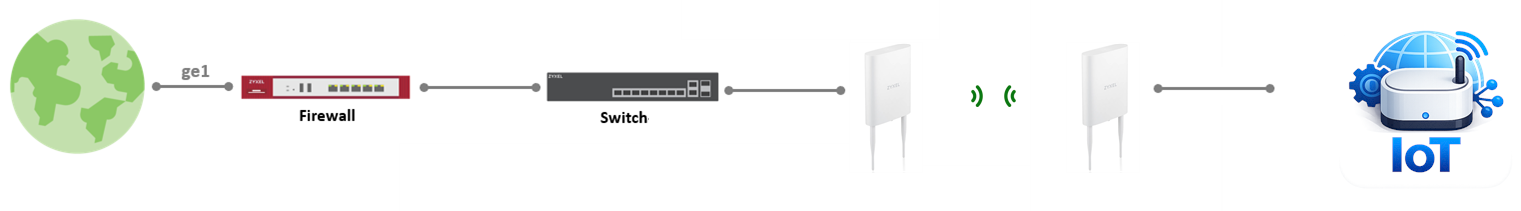

I dette scenarie tilsluttes slutapparatet direkte til repeateren (AP, der fungerer i trådløs brotilstand).
Trafikken brokobles via det trådløse link og skal korrekt videregive VLAN-konfigurationen fra firewallen gennem switchen og AP'erne.

Bemærk: Inden du fortsætter med at konfigurere VLAN'et, skal du aktivere Smart Mesh og Wireless Bridge (se linketfor yderligere oplysninger om, hvordan du opsætter en trådløs bro ).

Trin 1: Konfigurer VLAN på firewallen

1. Gå til:

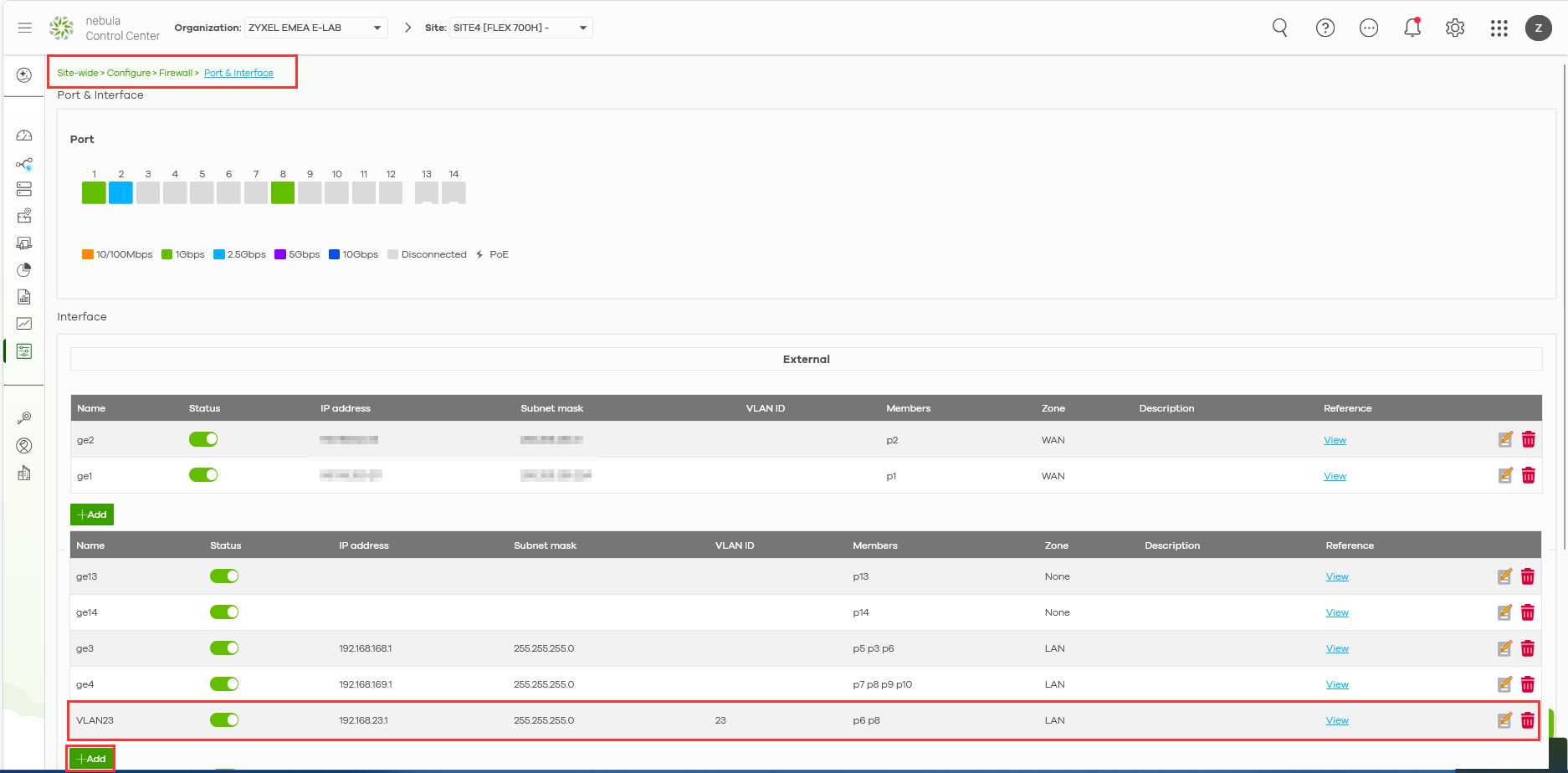

   Site-wide → Configure → Firewall → Port & Interface

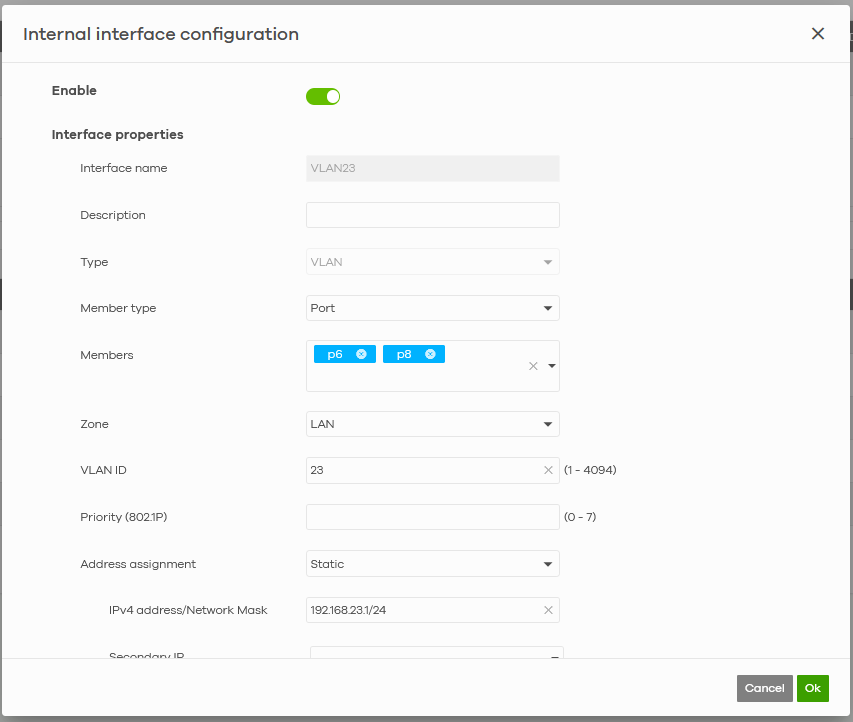

2. Klik på Tilføj og konfigurer:
   • Navn: VLAN23
   • VLAN-ID: 23
   • Zone: LAN
   • IPv4-adresse: 192.168.23.1/24

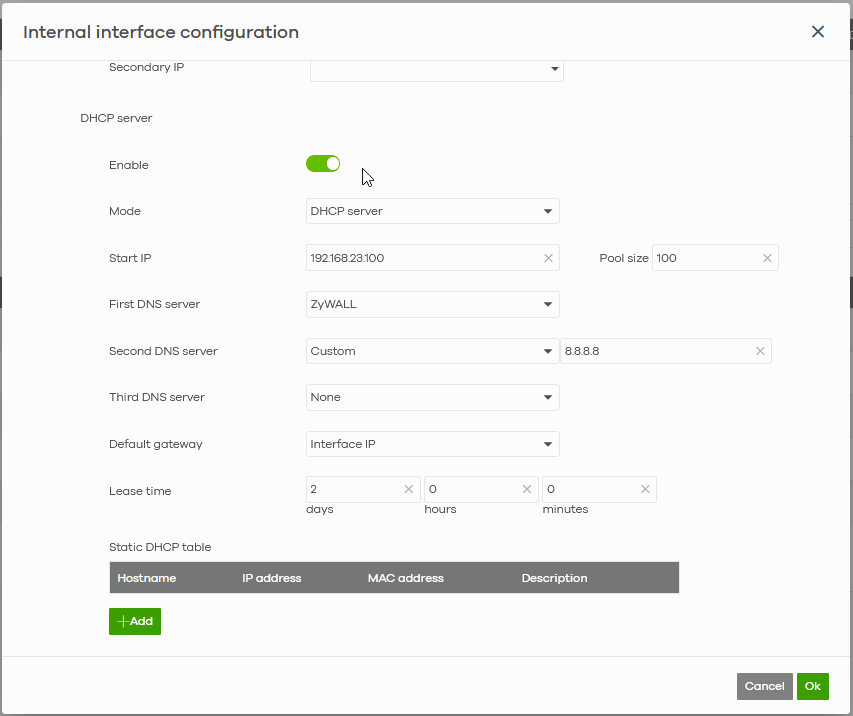

3. Aktivér DHCP-server:
   • Tilstand: DHCP-server
   • Start-IP: 192.168.23.100
   • Poolstørrelse: efter behov
   • Standardgateway: Grænseflade-IP

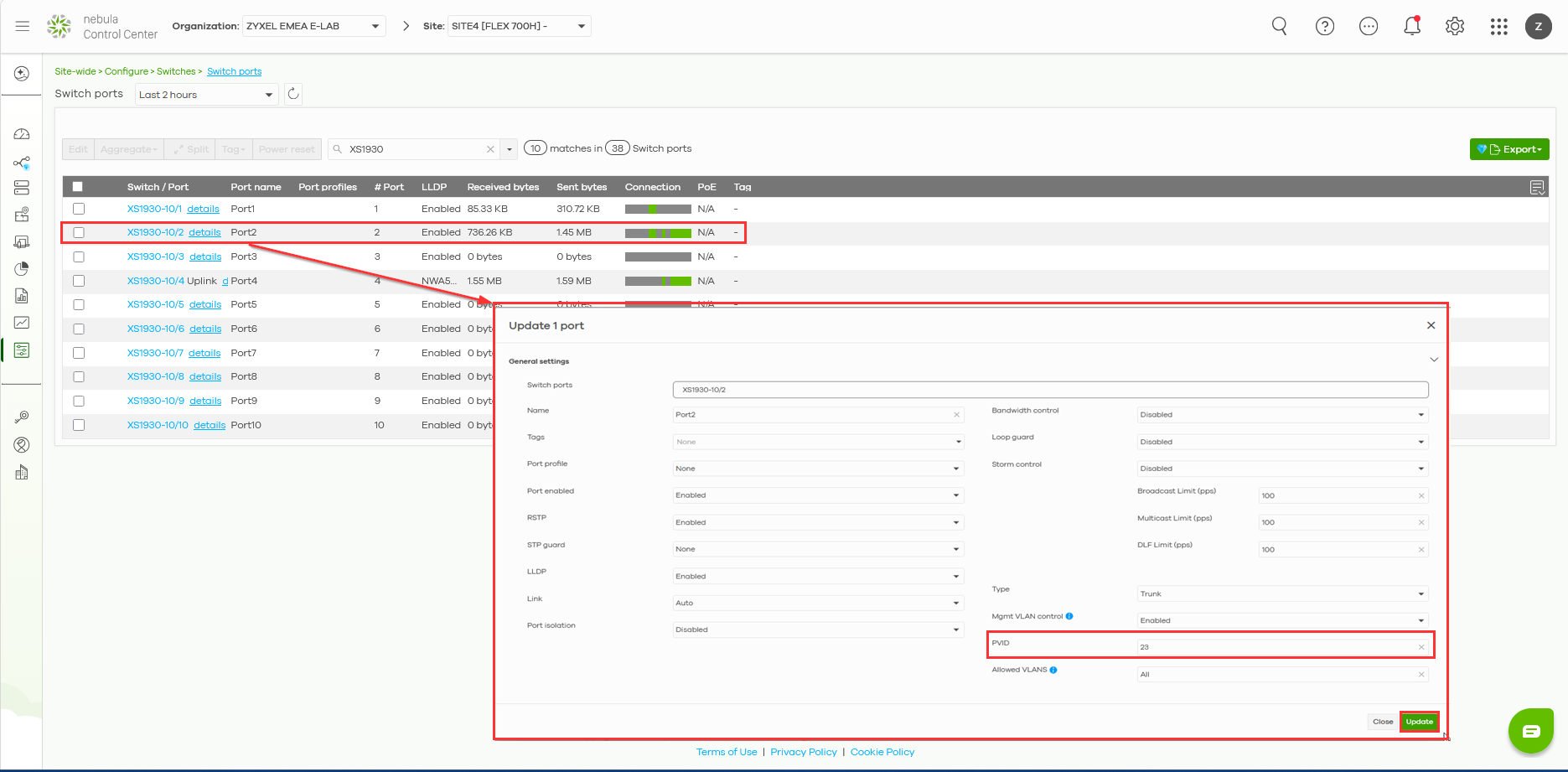

Trin 2: Konfigurer switchport (trunk-konfiguration)

1. Gå til:
   Hele webstedet → Konfigurer → Switche → Switch-porte
2. Vælg den port, der er forbundet til AP'en.
3. Konfigurer:
   • Type: Trunk
   • PVID: 23
   • Tilladte VLAN'er: Alle
   • Mgmt VLAN-kontrol: Aktiveret

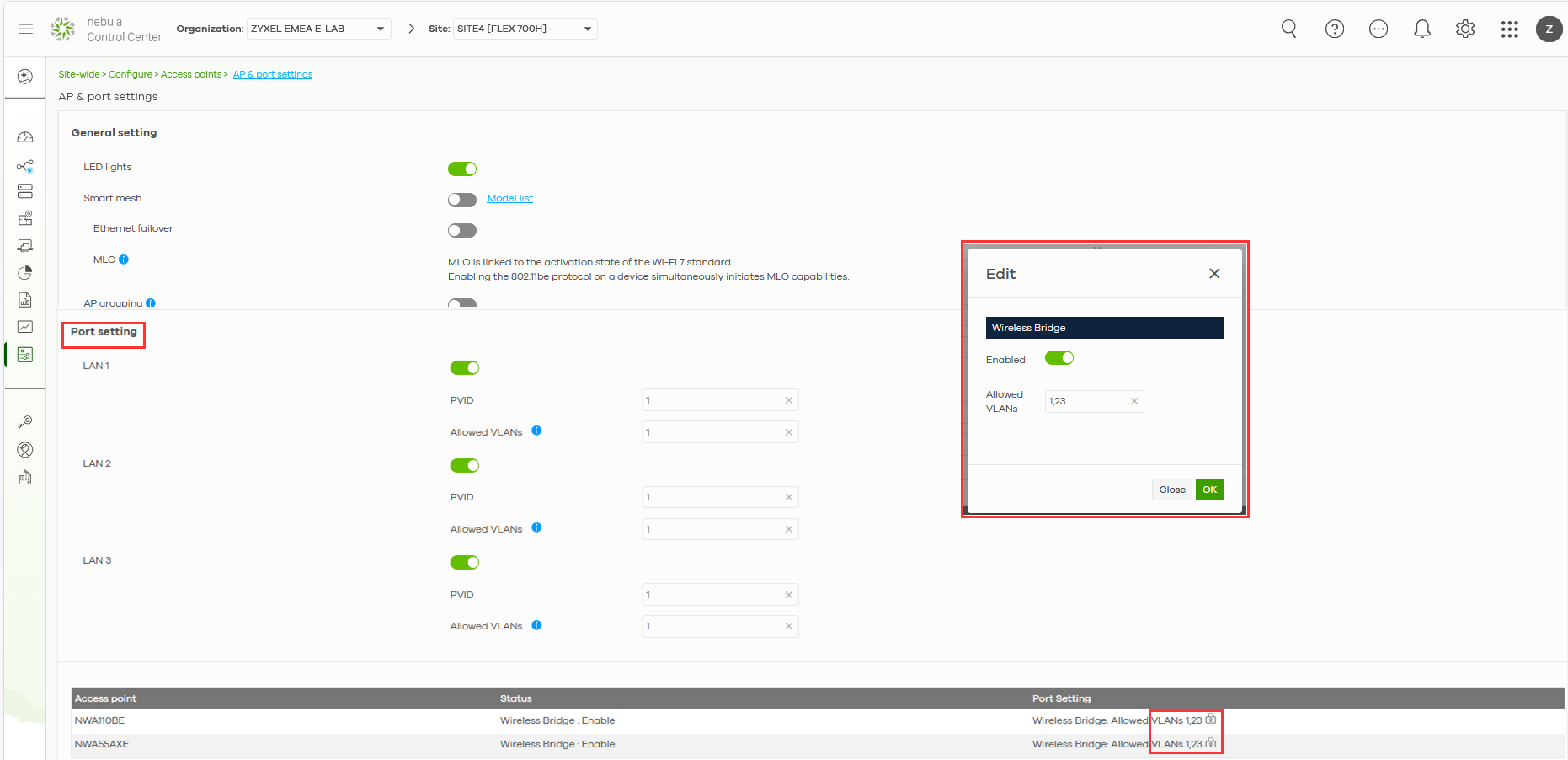

Trin 3: Tilladte VLAN'er på rod-AP og repeater-AP

1. Gå til:
   Site-wide → Konfigurer → Adgangspunkter → AP- og portindstillinger
2. Indstil:
   • Tilladte VLAN'er: 1, 23 på rod-AP og repeater-AP

Trin 4: Konfigurer repeater-AP (administrations-VLAN)

Bemærk: Repeater-AP'en konfigureres først, efterfulgt af root-AP'en, for at undgå permanent afbrydelse. Når du ændrer Management VLAN på repeateren, vil den midlertidigt miste forbindelsen til root-AP'en. Dette er forventet adfærd. Efter at have anvendt de tilsvarende VLAN-indstillinger på root-AP'en, vil den trådløse bro blive genoprettet automatisk.

⏳Det kan tage op til ca. 7 minutter, før broen genopretter forbindelsen. Vent venligst, efter at indstillingerne er anvendt.

1. Gå til:
   Hele webstedet → Konfigurer → Adgangspunkter → AP- og portindstillinger

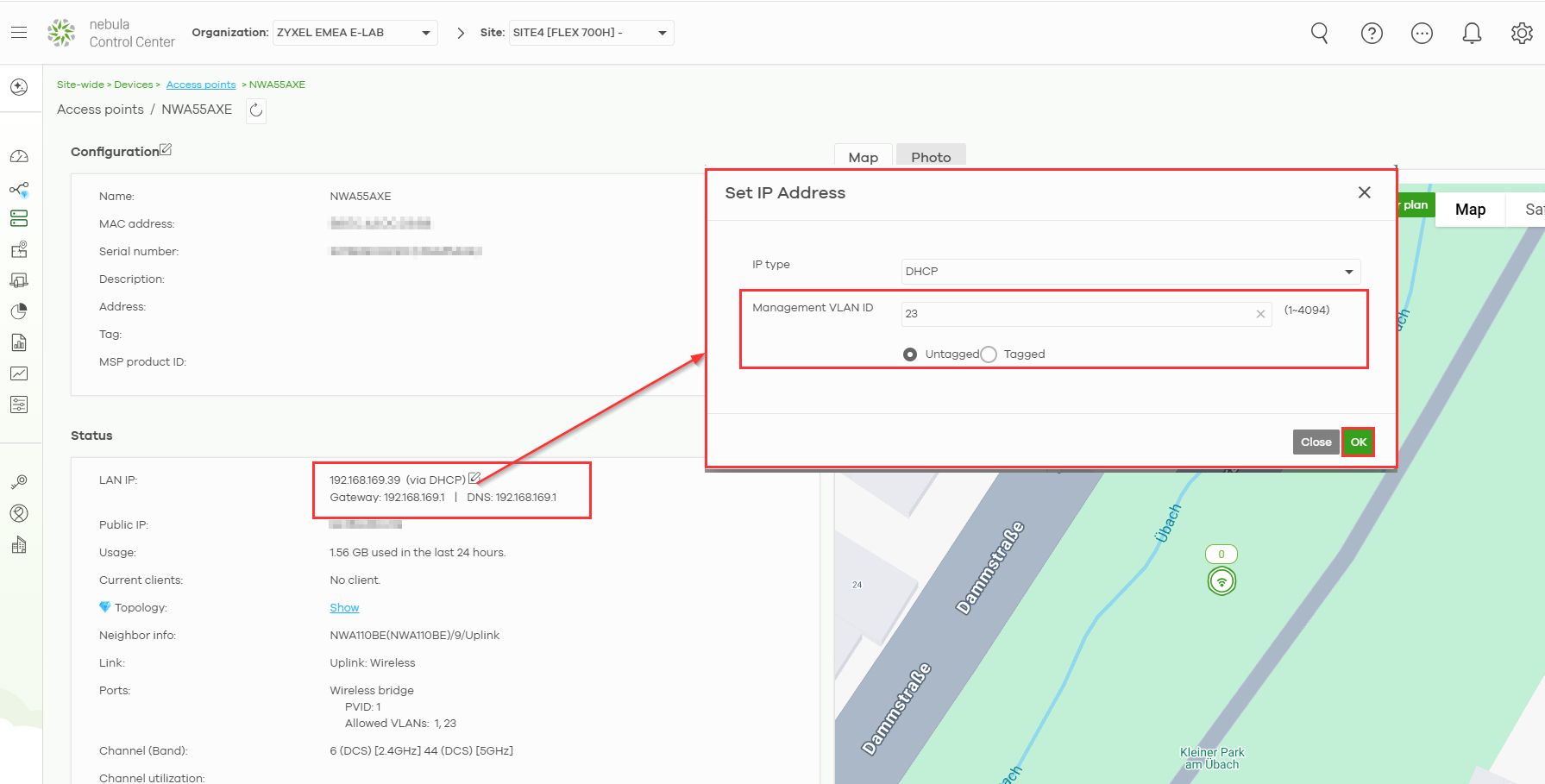

2. I Indstil IP-adresse:
   1. IP-type: DHCP
   2. Management VLAN-ID: 23
   3. Tilstand: Uden tag

Trin 5: Konfigurer rod-AP (administrations-VLAN)

1. Åbn repeater-AP-indstillingerne

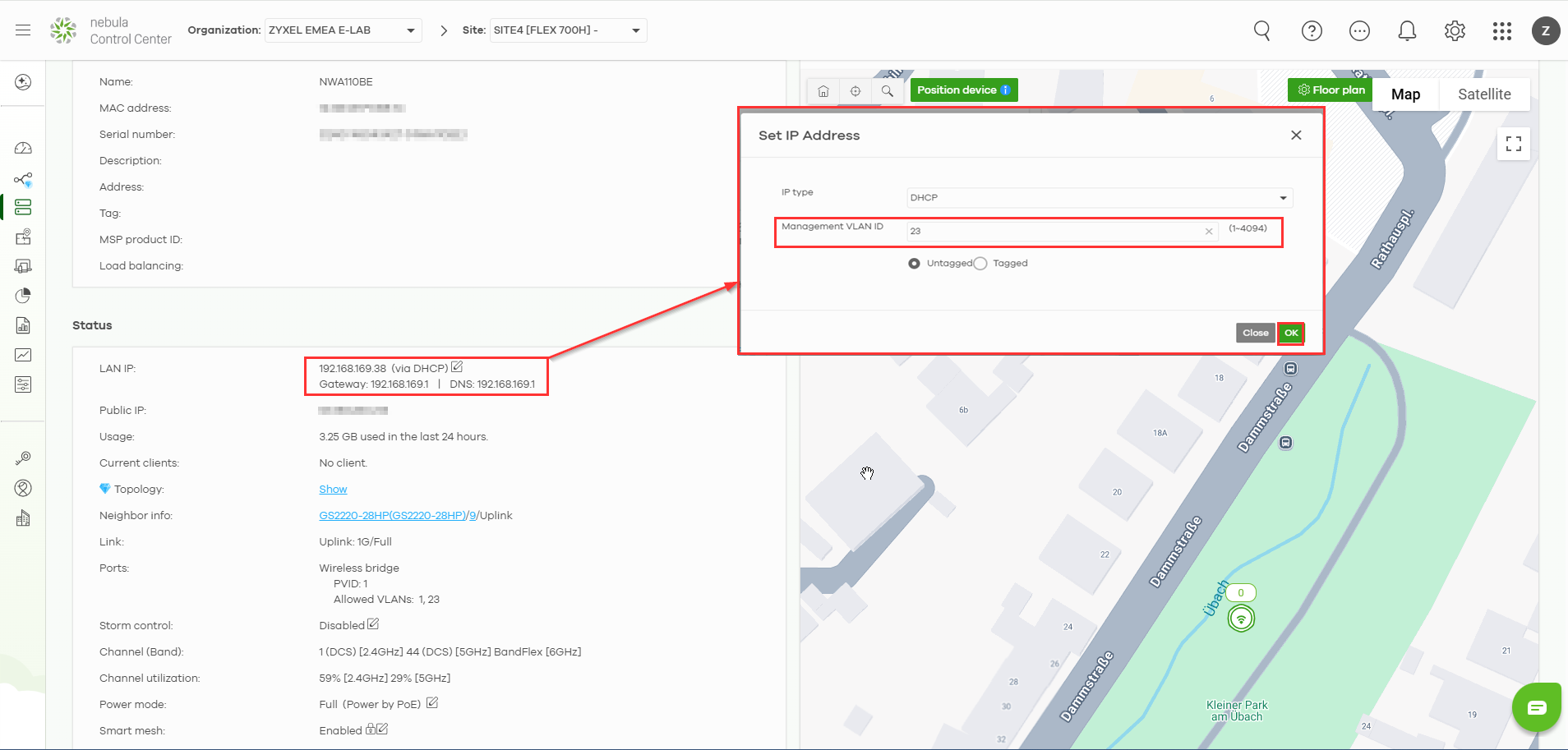

2. I Indstil IP-adresse:
   • IP-type: DHCP
   • Management VLAN-ID: 23
   • Tilstand: Uden tag

Forventet resultat

• Repeateren fungerer i trådløs bro-tilstand
• VLAN 23 videreføres korrekt på tværs af:
  • Firewall → Switch → Root AP → Repeater

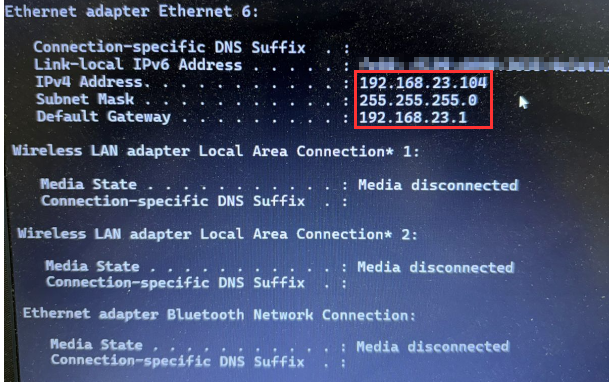

• Enheder, der er tilsluttet repeateren, modtager IP-adresser fra VLAN 23 og har fuld netværksforbindelse
