Legacy USG - Konfigurer 2 WAN-forbindelser med samme VLAN

Problem:

"Jeg kan ikke konfigurere to PPP-grænseflader med samme VLAN som en basisgrænseflade!"

Løsning:

Hvis du står over for det problem, at du har mere end én VLAN-tagget PPPoE-forbindelse, og begge bruger det samme VLAN-ID (i dette eksempel: German Telekom - VLAN 7), skal du bruge en switch til at fjerne tagget på en af forbindelserne.

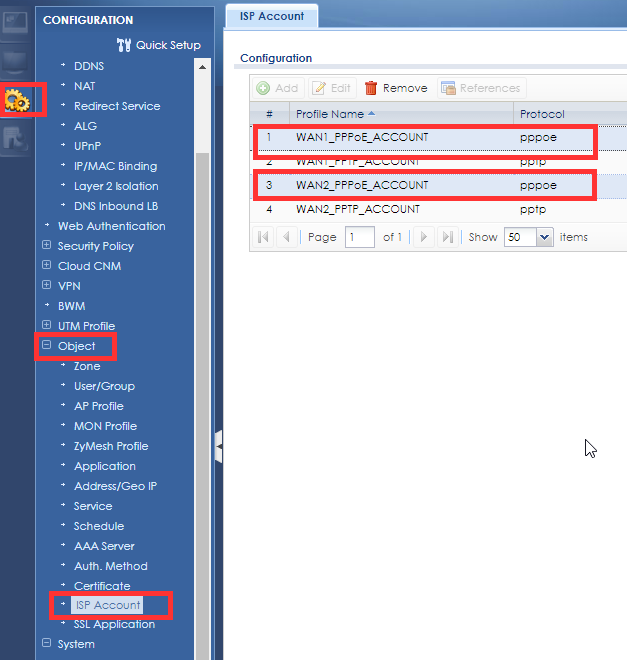

For at lave nogle præ-konfigurationer vil vi opsætte ISP-kontiene. Gå derfor til Konfiguration > Objekt > ISP-konto og tilføj eller brug en af de eksisterende PPPoE-konti til at indtaste din ISP's legitimationsoplysninger. Gentag dette for den anden forbindelse.

VLAN-konfiguration

Til den anden forbindelse skal du bruge en switch til at untagge VLAN. I denne knowledgebase-artikel beskrives det, hvordan du administrerer VLAN på en Zyxel-switch.

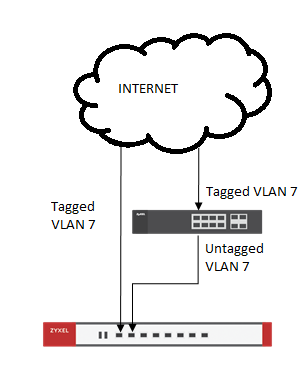

Opsætningen er som følger:
Forbindelsen fra internettet/modemmet til switchen er tagget med VLAN7. Forbindelsen fra switchen til USG'en skal være untagged VLAN7.

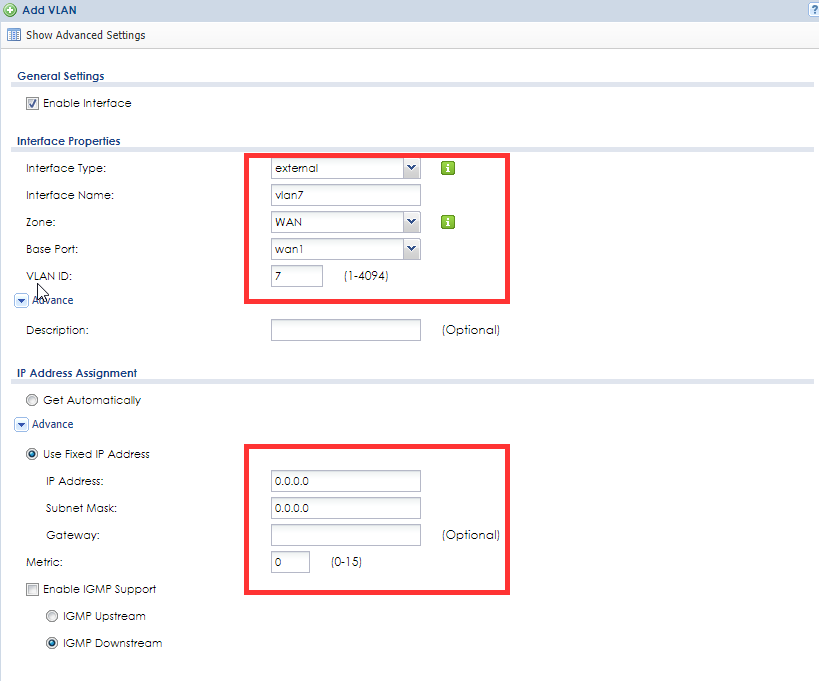

I USG'en skal du gå til Configuration > Interfaces > VLAN og klikke på "Add" for at oprette et nyt VLAN som dette:

For "Base Port" skal du vælge porten på USG'en (hvor ISP-forbindelsen er tilsluttet) fra USG310 og højere.

Opsætning af internetforbindelser

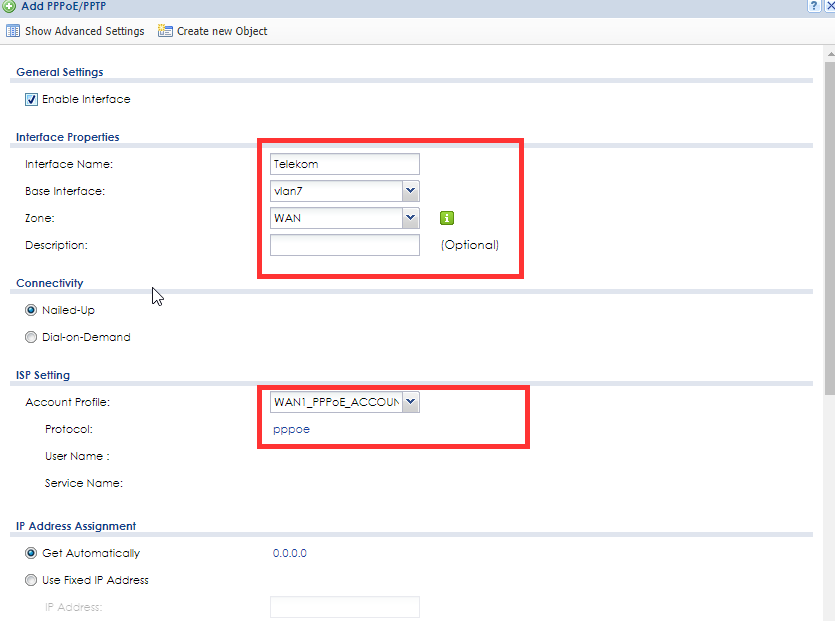

Gå til Konfiguration > Netværk > Interface > PPP, og klik på Tilføj.

Det skal være sat op på denne måde:

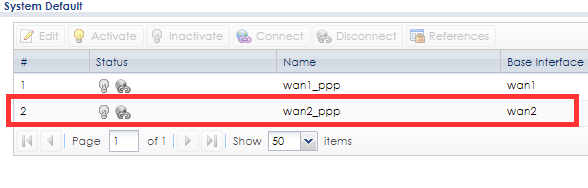

Til den anden forbindelse kan du bruge systemets standardforbindelse. Men sørg for, at du bruger den forbindelse, der ikke bruger samme baseport som VLAN. I dette eksempel brugte vi baseport WAN1 til VLAN7. Det betyder, at du nu skal bruge WAN2:

Du har nu opsat to VLAN-baserede internetforbindelser.

KB-00255
