Nogle gange vil du som administrator gerne regulere den båndbredde, som dine kunder bruger. Denne vejledning viser, hvordan du gør det på de fleste af vores enheder. Det grundlæggende forbliver meget ens i hele vores produktsortiment!

Den første del af selvstudiet viser dig, hvordan du opsætter en regel for båndbreddestyring ved hjælp af SIP-trafik som eksempel

Denne anden del af selvstudiet vil give to scenarier til opsætning af QoS. En af hovedårsagerne til, at brugerne aktiverer båndbreddestyring (QoS) er at prioritere VoIP-trafik. Denne vejledning vil give instruktioner om oprettelse af en QoS-regel til prioritering af VoIP, samt prioritering af trafik for specifikke enheder.

Indholdsfortegnelse

Afsnit A: Konfigurer BWM

Afsnit B: Konfiguration af VoIP ved hjælp af BWM

Aktiverer BWM

QoS for VoIP Service

QoS baseret på IP-adresse

Afsnit A: Konfigurer BWM

1 . Log ind på enheden ved at indtaste IP-adressen og legitimationsoplysningerne for en administratorkonto

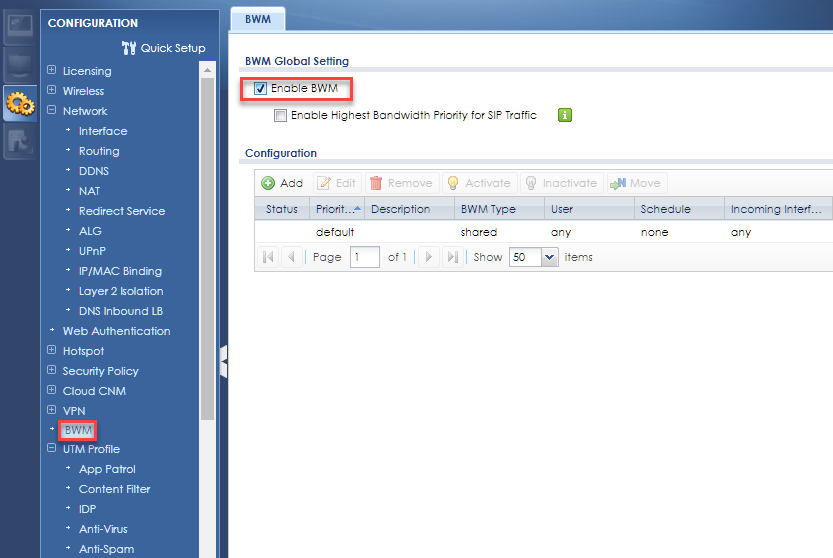

2 . Naviger til Konfiguration > BWM , og marker afkrydsningsfeltet for at aktivere BWM


3 . Afhængigt af din enhed (ZyWall USG 50 eller højere og Next-Gen USG Series), kan du markere "Enable Highest Bandwidth Priority for SIP Traffic". Denne indstilling bruger standard SIP-porten UDP 5060.



4 . Afhængigt af dit scenarie skal du oprette objekter til dine tjenester og IP-adresser:

Naviger til Konfiguration > Objekt > Adresse/Geo IP for at oprette IP-adresseobjekter til f.eks. dine SIP-telefoner - ved at bruge fanen "Adressegruppe" ovenfor, kan du placere disse objekter i en gruppe for at bruge dem senere i din BWM

5 . Naviger til Konfiguration > Objekt > Service og opret et ønsket serviceobjekt

6 . Naviger til Konfiguration > Objekt > Tjeneste for at oprette en tidsplan, når BWM-reglen skal gælde

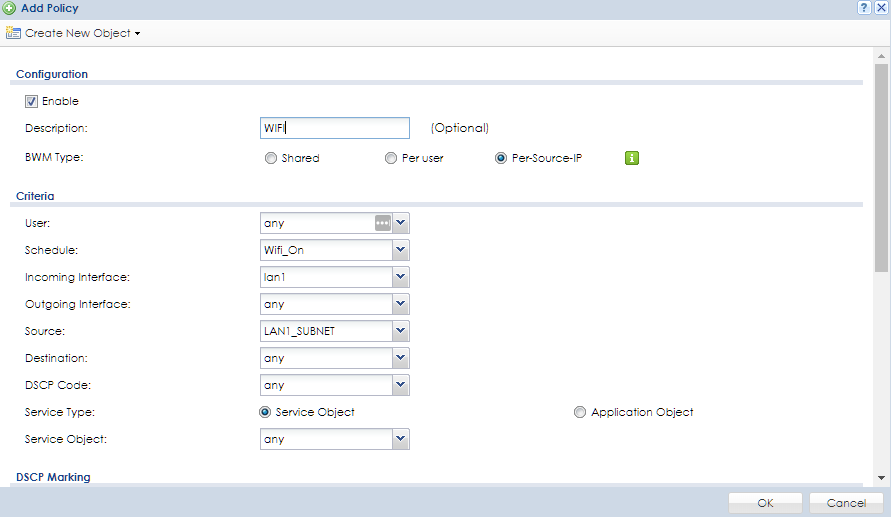

7 . Naviger nu tilbage til Konfiguration > BWM og klik på "Tilføj", vælg et passende navn, vælg det tidligere oprettede "Schedule", "Incoming Interface" (normalt et af dine LAN-netværk) og "Service Object"



8 . Rul ned til " Båndbreddeformning " og vælg en ønsket prioritet for den indgående og udgående trafik (7 = laveste prioritet, 1 = højeste prioritet, 5 = standard for VOIP-trafik )

Det er det! Nu har du med succes oprettet en BWM-regel, der prioriterer din VOIP-trafik.

Afsnit B: Konfiguration af VoIP ved hjælp af BWM

Aktiverer BWM

Log ind på routerens webkonfigurationsside og gå til menuen Konfiguration ( ) → BWM . Marker afkrydsningsfeltet for at aktivere båndbreddestyring ( Aktiver BWM ) og anvende indstillingerne.

Alle regler oprettet af bruger vil have en højere prioritet, afhængigt af brugerkonfiguration. Al anden trafik vil have en prioritet på 7 baseret på standard BWM-reglen.

QoS for VoIP Service

For at oprette en båndbreddestyringsregel, der tillader VoIP-trafikprioritet, skal du klikke på knappen Tilføj .

Bemærk: Gør kun dette, hvis afkrydsningsfeltet "Aktiver højeste båndbreddeprioritet for SIP-trafik" ikke er markeret eller ikke er tilgængelig på din apparatmodel.

• Gå til Service Object og vælg SIP (eller de porte, der bruges til VoIP)
• Rul ned til indstillingen Bandwidth Shaping og indstil Prioritet til 1 (højeste prioritet)
• Lad alle andre felter være standard


Hvis du bruger en proprietær VoIP-port, skal du først oprette serviceobjektet. Gå til konfiguration ( ) → Objekt → Tjeneste, og klik på knappen Tilføj for at indsætte og indsætte et proprietært VoIP-portnummer.

Når du har oprettet objektet til serviceporten, kan du oprette BWM-reglen for at prioritere netop denne VoIP-port.

QoS baseret på IP-adresse

For at tillade en specifik nodeprioritet baseret på dens IP-adresse, skal vi først oprette adresseobjektet. Gå til konfiguration ( ) → Objekt → Adresse, og klik på knappen Tilføj for at indsætte IP-adressen for enheden.

Nu hvor adresseobjektet er blevet oprettet, kan vi oprette BWM-reglen for at prioritere al trafik fra enheden.

• For feltet Indgående grænseflade under "Kriterier" skal du vælge LAN1 (dette er den interne grænseflade, enheden er tilsluttet på routeren)
• For feltet Udgående grænseflade skal du vælge den relevante WAN-forbindelse eller vælge SYSTEM_DEFAULT_WAN_TRUNK for at anvende båndbreddestyringsprioriteten gennem alle WAN-forbindelser
• For feltet Kilde skal du vælge det adresseobjekt, du oprettede til enhedens IP ( IP_Phone baseret på denne vejledning)
• Rul ned til Bandwidth Shaping og indstil prioritet (1 er den højeste)
