Eksemplet viser administratorer, hvordan man konfigurerer IGMP-routing på Zyxel Layer 3 switch. Dette er nødvendigt, når multicast-klienterne befinder sig i et andet LAN eller VLAN end streamingserveren.

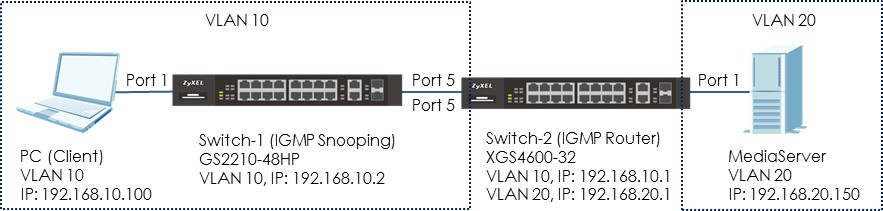

Konfigurer IGMP-routing for multicast-klienter i forskellige VLAN

1) Konfigurer IGMP-multicast-routing

1.Konfigurer Switch-1

1. Konfigurer VLAN10 på Switch-1. (Se emnet: 2.1 Sådan konfigureres switch til at adskille trafikken mellem afdelinger)

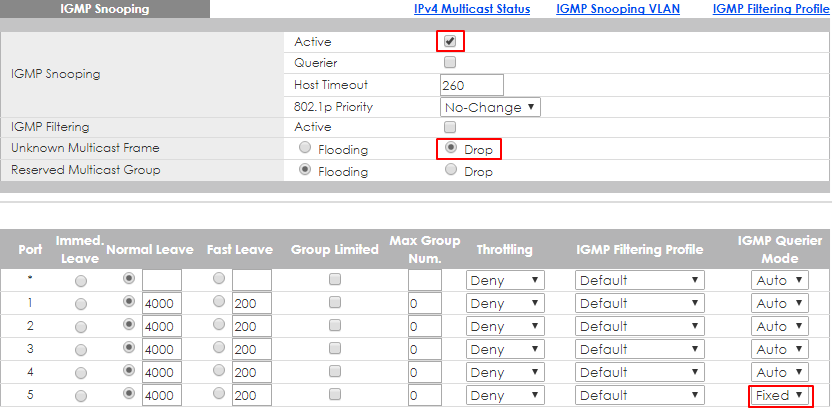

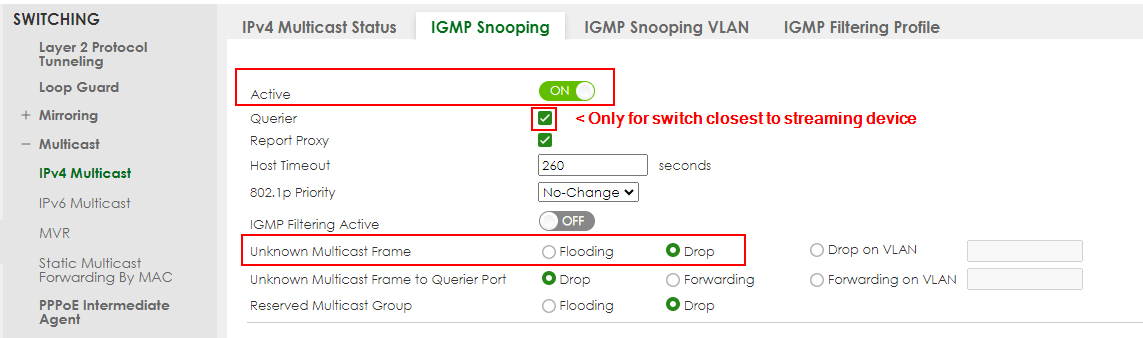

2. Konfigurer IGMP-snooping: Gå ind i web-GUI'en og gå til:

Menu > Avanceret applikation > Multicast > IPv4 Multicast > IGMP Snooping

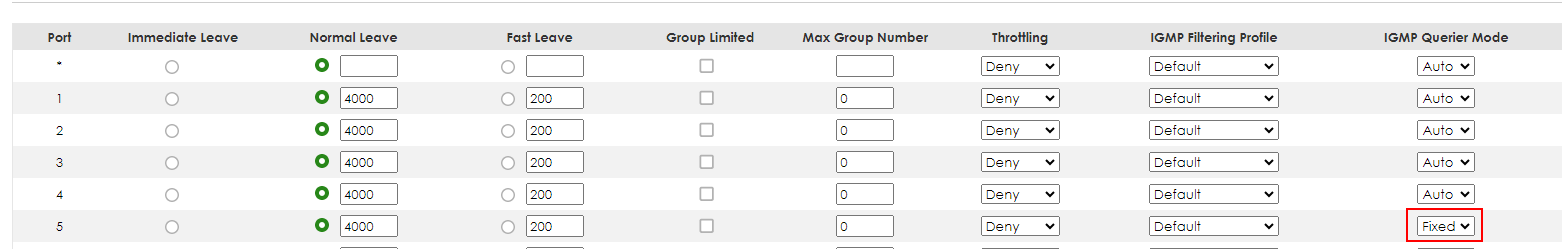

Marker afkrydsningsfeltet "Aktiv" og vælg Ukendt multicast-ramme som Drop. Vælg port 5 som Fast. Klik på "Anvend".

2.Konfigurer Switch-2

1. Konfigurer VLAN10 og VLAN20 på Switch-2. Se emnet:

Netværk Switch – Konfigurer VLAN'er for at adskille trafikken mellem afdelinger

2. Konfigurer IP-adresserne for Switch på BÅDE VLAN10 og VLAN20 som vist i Se emnet:

Netværk Switch – Skift switch-administrations-IP-adressen [Første login]

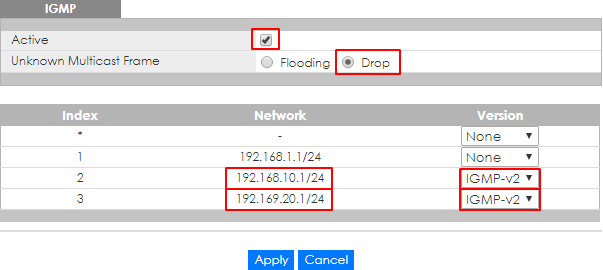

3. Konfigurer IGMP-routing:

Gå ind i web-GUI'en og gå til:

 Menu > IP-applikation > IGMP

Marker derefter afkrydsningsfeltet "Aktiv" og vælg VLAN10 og VLAN20 som IGMP-v2. Vælg "Ukendt multicast-ramme" som "Drop". Klik på "Anvend".

3.Test resultatet

Afspil streamen på MediaServer ved hjælp af multicast-IP-adressen 239.1.1.2.
Få pc'en til at sende en IGMP-tilmeldingsmeddelelse til 239.1.1.2.
Gå til Menu > Avanceret program > Multicast > IPv4 Multicast. PC'en, der er tilsluttet port 10, tilslutter sig Multicast-gruppen 239.1.1.2.

4.Hvad kan gå galt?

Switch-2 (IGMP-routeren) skal indeholde både VLAN for MediaServer (VLAN20) og pc'en (klienten) (VLAN10), så IGMP-strømmen kan dirigeres korrekt.
Hvis strømmen ikke modtages af klienten, skal du prøve at kontrollere VLAN-konfigurationen.
