Netværksswitch - Konfigurer RSTP (Rapid-Spanning-Tree-Protocol) i en ringtopologi

Dette eksempel viser administratorer, hvordan man opsætter RSTP (Rapid Spanning Tree Protocol) i ringtopologien for at implementere netværksredundans.

Konfigurer RSTP i en ringtopologi

1. Konfigurer RSTP i en ringtopologi

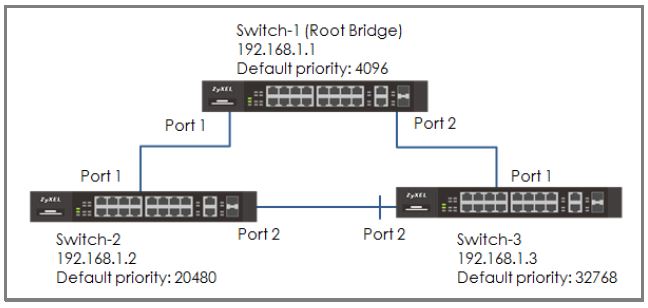

Bemærk! Sørg for, at linket mellem Switch-2 og Switch-3 ikke er tilsluttet for at forhindre utilsigtede loops, før du afslutter RSTP-opsætningen.

1.1 Opsætning af Switch-1

Gå ind i web-GUI'en og gå til

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

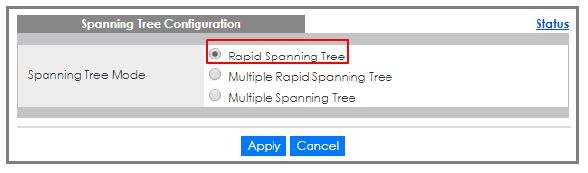

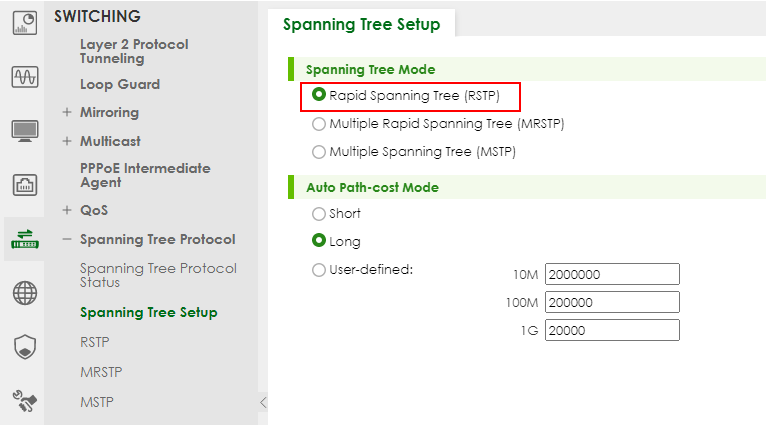

Tjek, om Spanning Tree-konfigurationen er Rapid Spanning Tree. Hvis ikke, skal du vælge den og klikke på "Apply".

3. Opsæt Switch-1: Gå ind i web GUI og gå til:

SWITCHING > Spanning Tree Protocol > RSTP

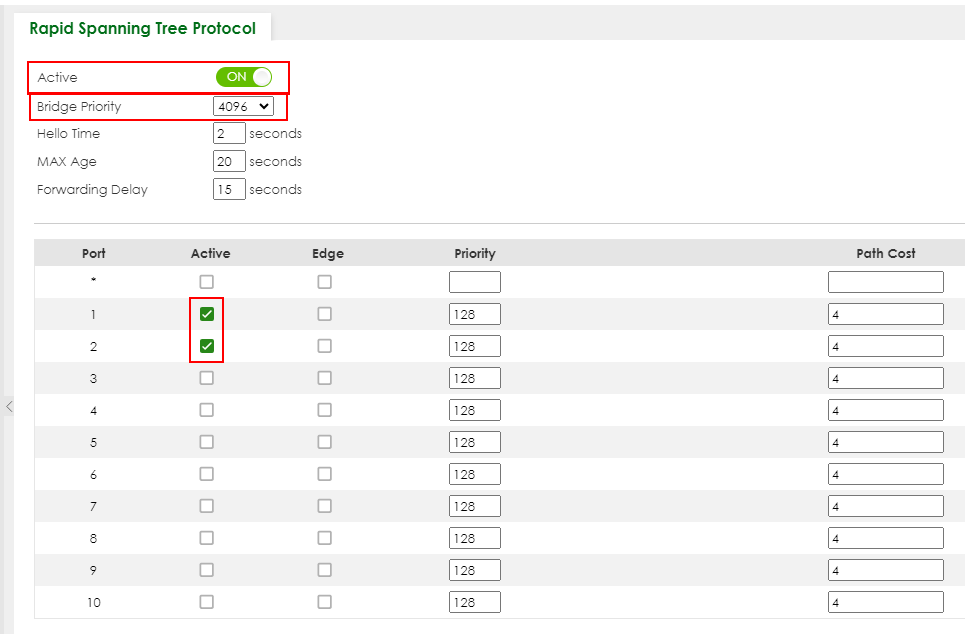

Markér derefter afkrydsningsfeltet "Active". Indstil Bridge Priority = 4096. Aktiv port 1, 2. Klik på "Anvend".

1.2 Opsætning af Switch-2

1. Gå ind i web-GUI'en og gå til:

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

Tjek, om Spanning Tree-konfigurationen er Rapid Spanning Tree. Hvis ikke, skal du vælge den og klikke på "Apply".

2. Opsæt RSTP ved at navigere til:

SWITCHING > Spanning Tree Protocol > RSTP

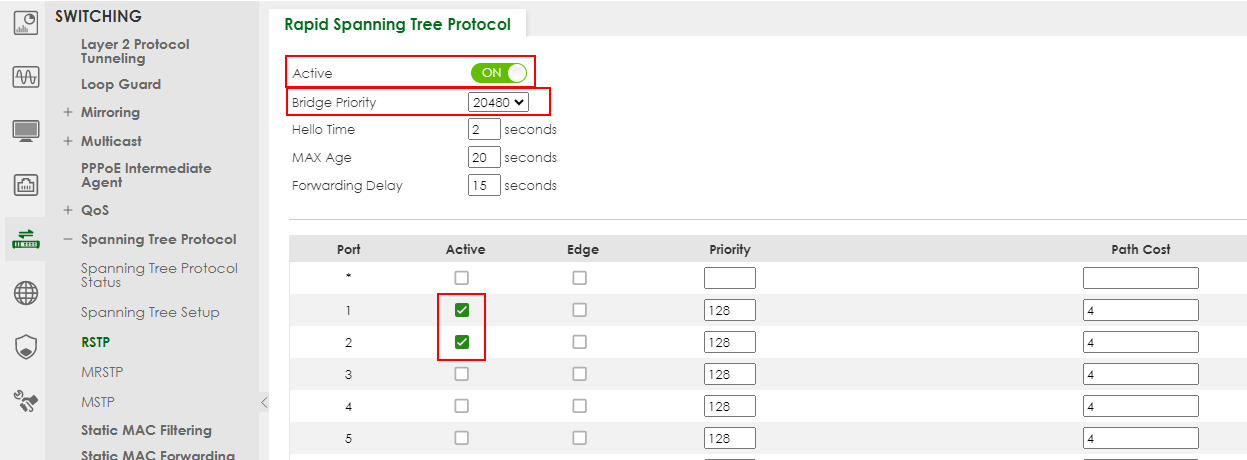

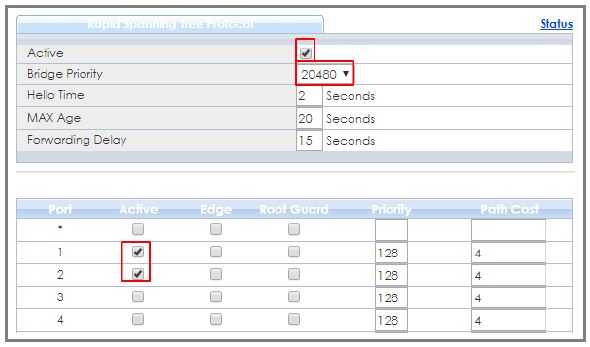

Markér derefter afkrydsningsfeltet "Active". Indstil Bridge Priority = 20480. Aktiv port 1, 2. Klik på "Anvend".

1.3 Opsætning af Switch-3

Gå ind i web-GUI'en og gå til Menu > Advanced Application > Spanning Tree Protocol > Configuration. Tjek, om Spanning Tree-konfigurationen er Rapid Spanning Tree. Hvis ikke, skal du vælge den og klikke på "Anvend".

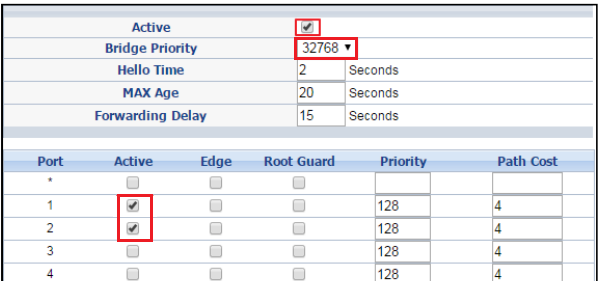

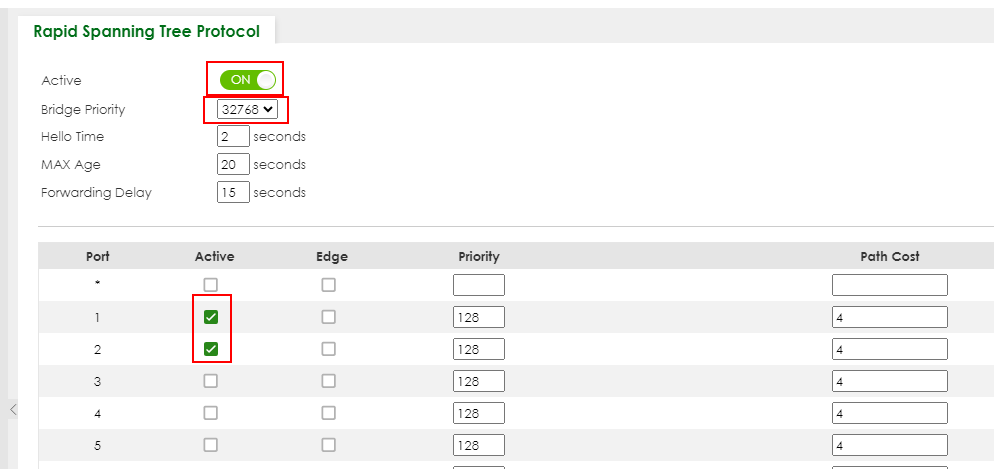

4. Konfigurer Switch-3: Gå ind i web-GUI'en, og gå til Menu > Avanceret applikation > Spanning Tree Protocol > RSTP. Markér afkrydsningsfeltet "Aktiv". Indstil Bridge Priority = 32768. Aktiv port 1, 2. Klik på "Anvend".

1. Til sidst skal du forbinde linket mellem Switch-2 og Switch-3.

1.4 Test resultatet

• Kontrollér status for Switch-1:

Gå til:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

Root Bridge ID og Our Bridge ID skal være de samme. Det betyder, at Switch-1 er Root Bridge. Både port 1 og 2 skal være i FORWARDING-tilstand , mens begge deres portroller er Designated Ports.

* Gammel GUI

Bekræft status for Switch-2

Gå til:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

og tjek portstatus for Switch-2. Port 1 bør være Root Port i FORWARDING-tilstand , mens port 2 bør være en Designated Port også i FORWARDING-tilstand .


* Gammel GUI

Bekræft status for Switch-3

Gå til Menu > Avanceret program > Spanning Tree, og kontroller portstatus for Switch-3. Port 1 bør være Root Port i FORWARDING-tilstand , mens Port 2 er en Alternate Port i DISCARDING-tilstand .

Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) Konfigurer RSTP i en ringtopologi (Legacy GUI)

1. Sørg for, at linket mellem Switch-2 og Switch-3 ikke er tilsluttet for at forhindre utilsigtede loops, før du afslutter RSTP-opsætningen.
2. Opsæt Switch-1: Gå ind i web-GUI'en og gå til Menu > Avanceret applikation > Spanning Tree Protocol > Konfiguration. Tjek, om Spanning Tree-konfigurationen er Rapid Spanning Tree. Hvis ikke, skal du vælge den og klikke på "Anvend".

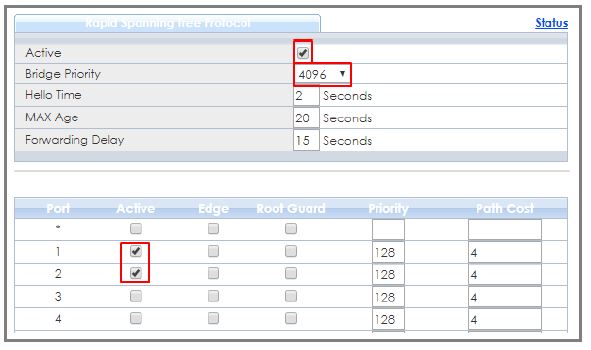

3. Konfigurer Switch-1: Gå ind i web-GUI'en og gå til Menu > Avanceret program > Spanning Tree Protocol > RSTP. Markér afkrydsningsfeltet "Aktiv". Indstil Bridge Priority = 4096. Aktiv port 1, 2. Klik på "Anvend".

4. Opsæt Switch-2: Gå ind i web GUI og gå til Menu > Advanced Application > Spanning Tree Protocol > Configuration. Tjek, om Spanning Tree-konfigurationen er Rapid Spanning Tree. Hvis ikke, skal du vælge den og klikke på "Anvend".
5. Konfigurer Switch-2: Gå ind i web-GUI'en og gå til Menu > Avanceret program > Spanning Tree Protocol > RSTP. Markér afkrydsningsfeltet "Aktiv". Indstil Bridge Priority = 20480. Aktiv port 1, 2. Klik på "Anvend".

6. Konfigurer Switch-3: Gå ind i web GUI og gå til Menu > Advanced Application > Spanning Tree Protocol > Configuration. Tjek, om Spanning Tree-konfigurationen er Rapid Spanning Tree. Hvis ikke, skal du vælge den og klikke på "Anvend".
7. Konfigurer Switch-3: Gå ind i web-GUI'en, og gå til Menu > Avanceret program > Spanning Tree Protocol > RSTP. Markér afkrydsningsfeltet "Aktiv". Indstil Bridge Priority = 32768. Aktiv port 1, 2. Klik på "Anvend".

8. Til sidst skal du forbinde linket mellem Switch-2 og Switch-3.

2. Test resultatet

• Kontrollér status for Switch-1: Gå til Menu > Avanceret program > Spanning Tree Protocol. Root Bridge ID og Our Bridge ID skal være de samme. Det betyder, at Switch-1 er Root Bridge. Både port 1 og 2 skal være i FORWARDING-tilstand , mens begge deres portroller er Designated Ports.

• Kontrollér status for Switch-2: Gå til Menu > Avanceret program > Spanning Tree , og kontrollér portstatus for Switch-2. Port 1 bør være Root Port i FORWARDING-tilstand , mens port 2 bør være en Designated Port også i FORWARDING-tilstand .




• Kontrollér status for Switch-3: Gå til Menu > Avanceret program > Spanning Tree, og kontrollér portstatus for Switch-3. Port 1 bør være Root Port i FORWARDING-tilstand , mens Port 2 er en Alternate Port i DISCARDING-tilstand .



3. Hvad kan gå galt?

• Hvis din Root Bridge ikke er den enhed, du forventede:

1. Sænk Spanning Tree-prioriteten for denne enhed.
2. Øg Spanning Tree-prioriteten for de andre enheder.

• Switchen med den LAVESTE broprioritet vil være Root Bridge. Hvis prioriteten er den samme, vil switchen med den LAVESTE MAC-adresse være Root Bridge.
• Hvis det ikke er muligt at få adgang til administrationen af switchene, og switchens port-LED'er blinker konstant, kan du genoprette administrationsadgangen ved at fjerne eller frakoble eventuelle redundante links for at bryde ringen.
  Dette sker ofte, før Spanning Tree er konfigureret på enhederne, eller hvis Spanning Tree er konfigureret forkert.
