Switching - Konfigurer båndbreddekontrol [hastighedsgrænse]

Dette eksempel viser administratorer, hvordan man konfigurerer båndbreddekontrol til at styre trafikhastigheder.
Vi kan begrænse enten indgående trafik, udgående trafik eller begge dele.

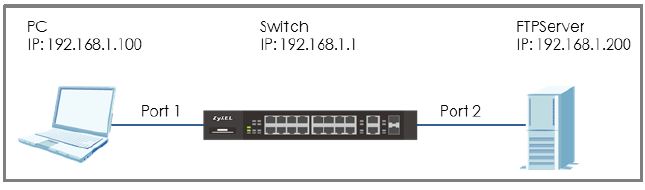

I dette eksempel bruger vi to computere: FTP-klient (PC) og FTP-server (FTPServer).
PC'en vil enten uploade filer eller downloade filer fra FTP-serveren.

Konfigurer båndbreddekontrol for at begrænse trafikhastigheden

Bemærk!
Alle netværkets IP-adresser og subnetmasker er brugt som eksempler i denne artikel. Udskift dem venligst med dine faktiske netværks-IP-adresser og subnetmasker. Dette eksempel blev testet med en XGS4600-32 på firmware v4.50.

1) Konfigurer båndbreddekontrol

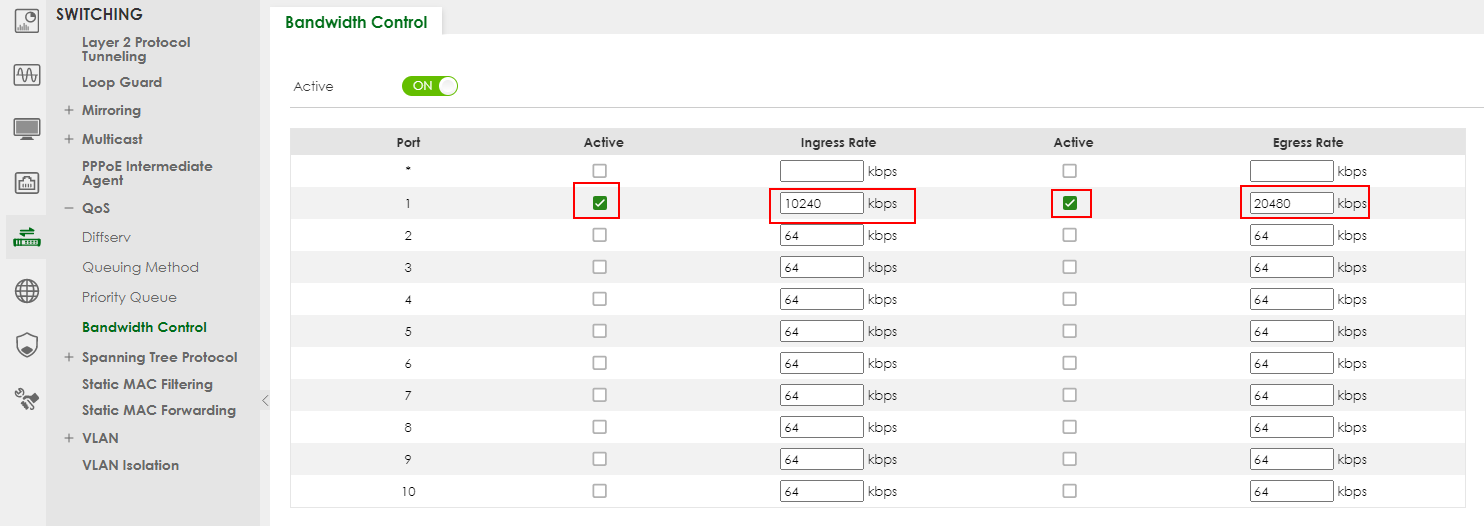

1. Gå ind i web-GUI'en og gå til

SWITCHING > QoS > Bandwidth Control

2. Markér afkrydsningsfeltet "Active". Indtast hastighederne i Ingress Rate (upload-grænse) = 10240 kbps og Egress Rate (download-grænse) = 20480 kbps.

Husk også at sætte flueben i port "Active". Klik på "Anvend" til sidst.

3. Gem konfigurationen

Test resultatet

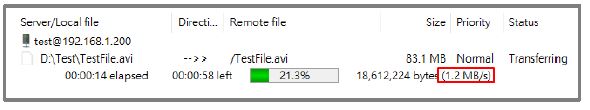

1. Brug pc'en til at uploade en fil til FTP-serveren. Overførselshastigheden skal være mere eller mindre 1,25 MB/s (10240 Kbit/s).

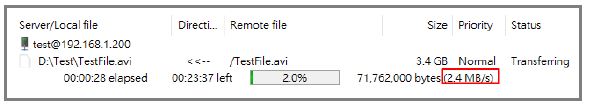

2. Brug pc'en til at downloade en fil fra FTP-serveren. Overførselshastigheden skal være mere eller mindre 2,5 MB/s (20480 Kbit/s).


Hvis du har problemer

Tænd for Flow Control på både switch og pc.

Et kendt problem, vi har oplevet, er, at TCP-gennemstrømningen på nogle enheder kan være ustabil og upålidelig. Det skyldes, at ingress Bandwidth management (BWM) på nogle enheder (f.eks. Windows-computere med mindre effektive netværkskort) fungerer dårligt, når man konfigurerer båndbreddekontrol (hastighedsbegrænsning), og det kan give et uventet resultat. Når båndbreddestyring er implementeret, øger aktivering af flowkontrol ingress throughput, fordi de transmitterende pc'er ikke vil overskride vinduesstørrelsen og forårsage pakketab.

Flowkontrol fungerer ved at sende pausesignaler til den afsendende port, når den modtagende ports (på switchen) bufferhukommelse er fuld, hvilket regulerer trafikken, så den matcher indstillingerne for båndbreddekontrol på den modtagende port. Flowkontrol skal være aktiveret på begge sider, for at det kan have en effekt. Det gode er dog, at de fleste netværkskort i pc'er bør have flowkontrol aktiveret som standard, og derfor kan du opnå tilfredsstillende resultater ved kun at aktivere flowkontrol på switchens porte.

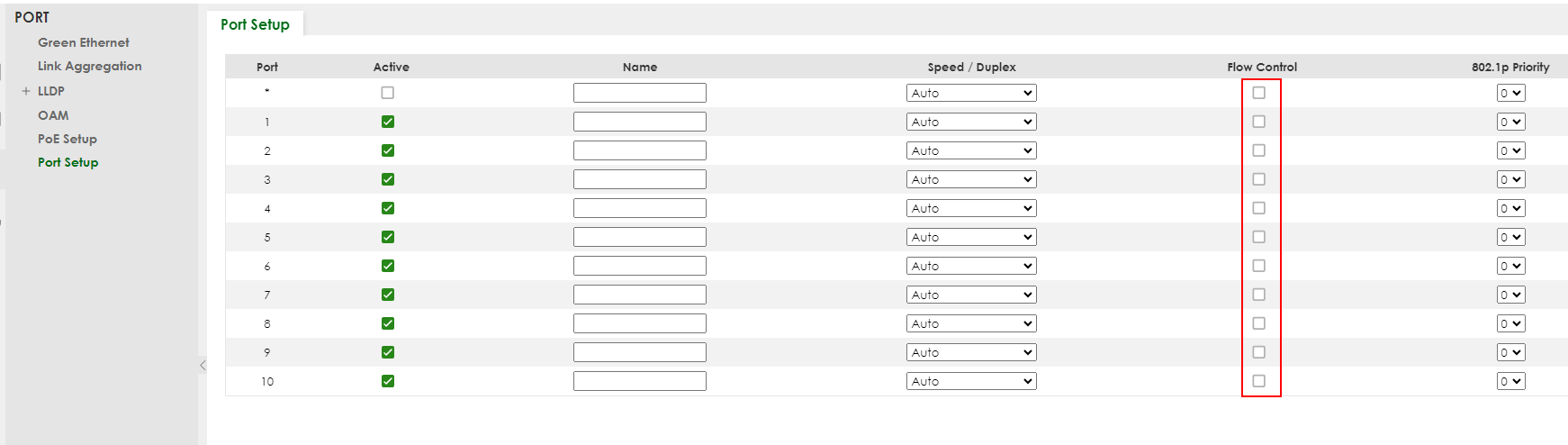

Konfigurer Flow Control ved at navigere til:

PORT > Port Setup

2) Konfigurer båndbreddekontrol på den gamle GUI

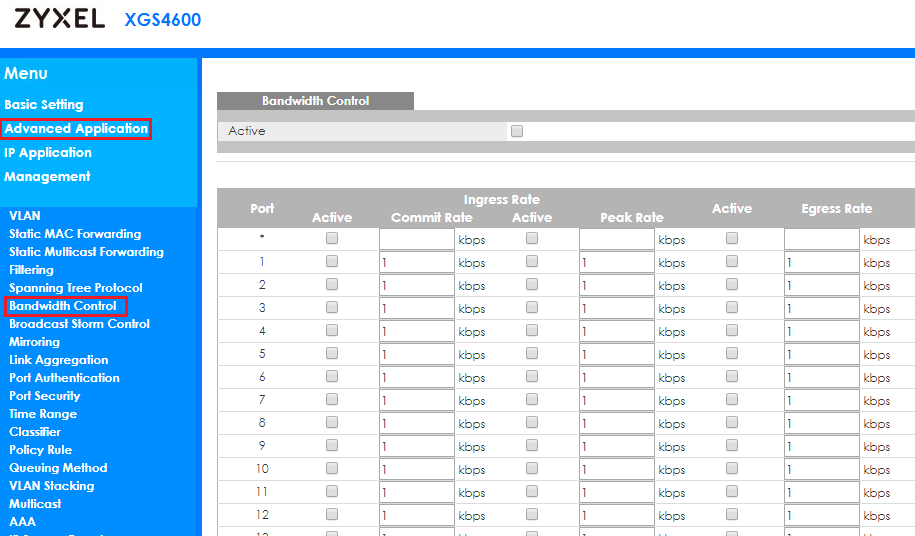

1. Gå ind i web-GUI'en og gå til

Menu > Advanced Application > Bandwidth Control

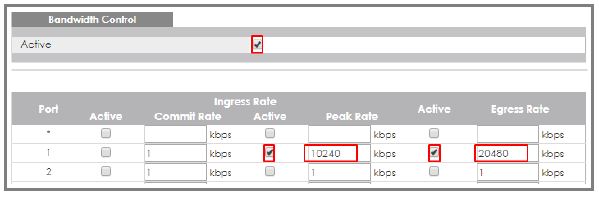

2. Markér afkrydsningsfeltet "Active". Indtast hastighederne i Ingress Rate (upload-grænse) = 10240 kbps og Egress Rate (download-grænse) = 20480 kbps.

Husk også at sætte flueben i port "Active". Klik på "Anvend" til sidst.

Test resultatet

1. Brug pc'en til at uploade en fil til FTP-serveren. Overførselshastigheden skal være mere eller mindre 1,25 MB/s (10240 Kbit/s).



2. Brug pc'en til at downloade en fil fra FTP-serveren. Overførselshastigheden skal være mere eller mindre 2,5 MB/s (20480 Kbit/s).


Hvis du har problemer

Tænd for Flow Control på både switch og pc.

Et kendt problem, vi har oplevet, er, at TCP-gennemstrømningen på nogle enheder kan være ustabil og upålidelig. Det skyldes, at ingress Bandwidth management (BWM) på nogle enheder (f.eks. Windows-computere med mindre effektive netværkskort) fungerer dårligt, når man konfigurerer båndbreddekontrol (hastighedsbegrænsning), og det kan give et uventet resultat. Når båndbreddestyring er implementeret, øger aktivering af flowkontrol ingress throughput, fordi de transmitterende pc'er ikke vil overskride vinduesstørrelsen og forårsage pakketab.

Flowkontrol fungerer ved at sende pausesignaler til den afsendende port, når den modtagende ports (på switchen) bufferhukommelse er fuld, hvilket regulerer trafikken, så den matcher indstillingerne for båndbreddekontrol på den modtagende port. Flowkontrol skal være aktiveret på begge sider, for at det kan have en effekt. Det gode er dog, at de fleste netværkskort i pc'er bør have flowkontrol aktiveret som standard, og derfor kan du opnå tilfredsstillende resultater ved kun at aktivere flowkontrol på switchens porte.

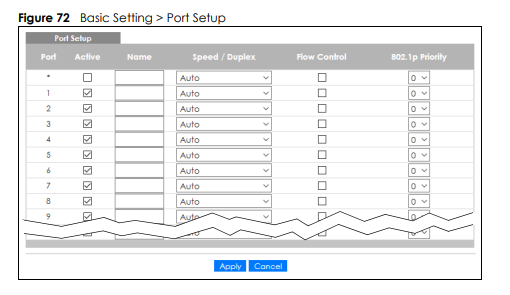

Konfigurer Flow Control ved at navigere til "Basic Setting -> Port Setting":
