Denne artikel viser, hvordan du konfigurerer stabling på din switch. Ved at stable switch sammen kan du opnå redundans i dit netværk for dine servere og andet udstyr. Den viser også, hvordan du konfigurerer din backup og master switch samt linkaggregation for dine switches. Herunder både den nye og den gamle GUI.

Introduktion til Switch Stacking

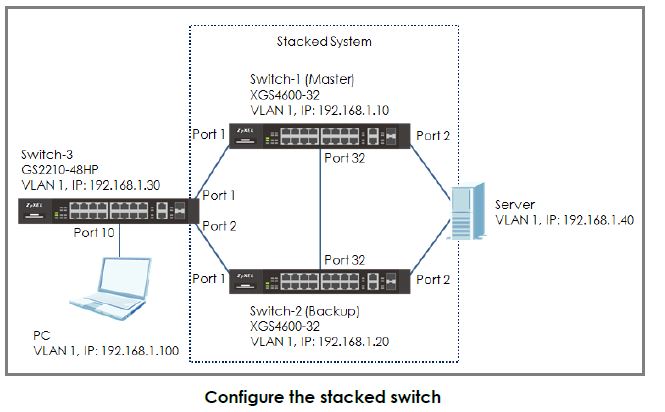

Eksemplet viser administratorer, hvordan man konfigurerer en stablet switch for at sikre høj servertilgængelighed. I dette eksempel stabler vi Switch-1 og Switch-2 til én logisk switch. Ved at stable switch sammen kan klienter stadig nå serveren, selv om en switch går offline. Dette sikrer høj tilgængelighed for servere. Dette eksempel instruerer administratorer i at afbryde alle links, før de konfigurerer switch'erne for at undgå netværksafbrydelser forårsaget af broadcast-storme.

Konfigurer stakning for Switch 1 & 2

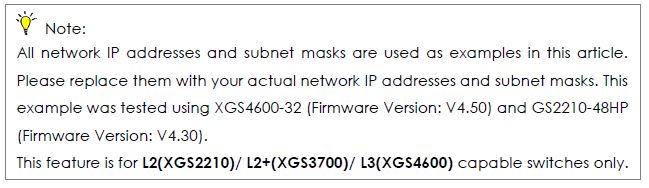

Bemærk: Alle netværks-IP-adresser og subnetmasker bruges som eksempler i denne artikel. Udskift dem venligst med dine faktiske netværks-IP-adresser og subnetmasker. Dette eksempel blev testet med XGS3800-28 (Firmwareversion: V4.80) og GS2220-50HP (Firmwareversion: V4.80).

Opsætning af Switch-1

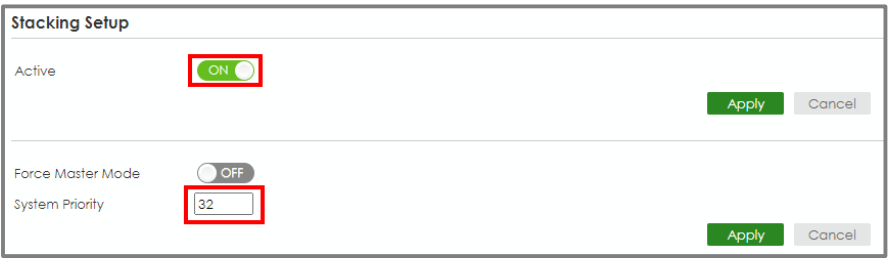

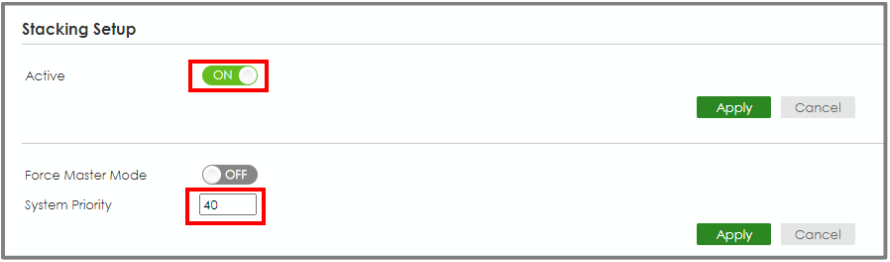

Gå ind i web-GUI'en og gå til Menu > System > Stacking > Stacking Setup. Indtast systemprioriteten (jo højere tallet er, jo højere prioritet har det at blive master), og klik på "Anvend". Aktivér indstillingen Aktiv, og klik på "Anvend".

Switch-1 vil genstarte.

Opsætning af Switch-2

Gå ind i web-GUI'en, og gå til Menu > System >Stacking > Stacking Setup. Indtast systemprioriteten (jo højere tallet er, jo højere prioritet har det at blive master), og klik på "Anvend". Aktivér indstillingen Aktiv, og klik på "Anvend".

Switch-2 vil genstarte.

Forbind Switch-1 og Switch-2 sammen på port 28 ved hjælp af en 10-Gigabit transceiver.

Switch-1 og Switch-2 bliver til en stablet switch.

Stack-ID-LED'en på switch's frontpanel skal vise "1" og "2".
Bemærk: I dette eksempel har vi sat prioriteten for Switch-1 højere end Switch-2. Derfor vil Switch-1 blive Master.

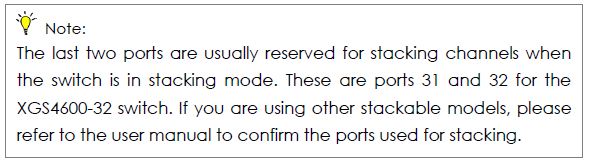

Bemærk: De sidste fire porte er normalt reserveret til stacking-kanaler, når switch er i stacking-tilstand. Det er port 25, 26, 27 og 28 for XS3800-28 switch. Hvis du bruger andre stabelbare modeller, skal du se i brugervejledningen for at bekræfte de porte, der bruges til stabling.

Husk at gemme konfigurationen.

Konfigurer link-aggregering på stablede switch

Opret forbindelse til den stablede switch, og konfigurer linkaggregering

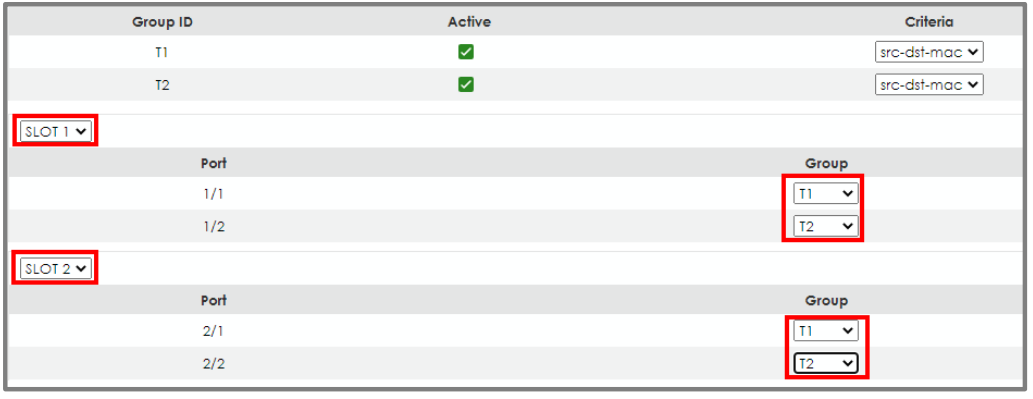

Gå ind i web-GUI, og gå til Menu > Port > Link Aggregation > Link Aggregation Setting. Aktivér T1 og T2. Vælg SLOT 1, og indstil gruppen for port 1/1 og 1/2 som henholdsvis T1 og T2.

Klik på "Anvend".

Vælg SLOT 2, og indstil gruppen for port 2/1 og 2/2 som henholdsvis T1 og T2. Klik på "Anvend".

Indstil kontrolprotokollen

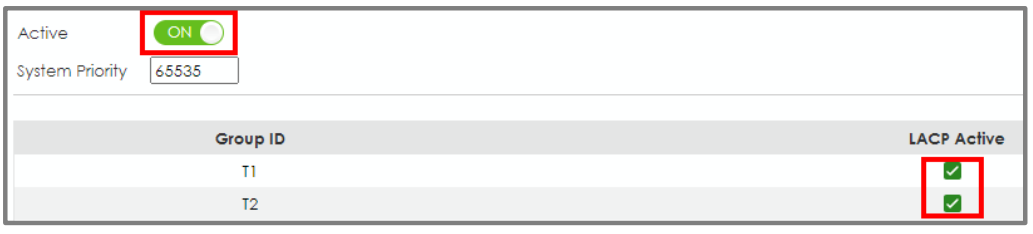

Gå til Menu > Port > Link Aggregation > Link Aggregation Control Protocol. Marker afkrydsningsfeltet "Active" for både T1 og T2.

Konfigurer linkaggregering på Switch-3

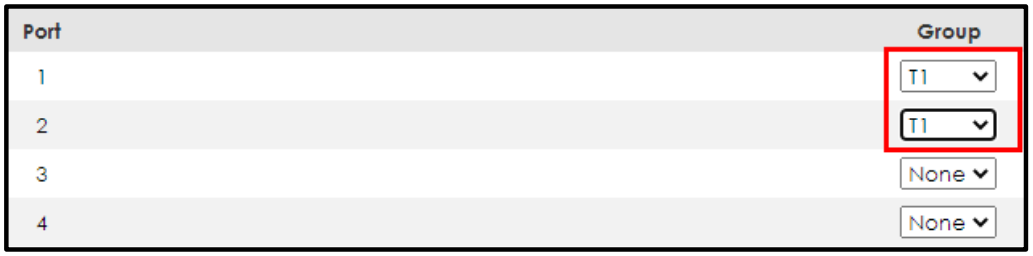

1 Gå til Menu > Port > Link Aggregation > Link Aggregation-indstilling. (Hvis du bruger V4.70-firmware, skal du gå til Menu > Advanced Application > Link Aggregation > Link Aggregation Setting). Marker afkrydsningsfeltet Aktiv for T1, og vælg port 1 og 2 som gruppe T1.

Klik på "Anvend".

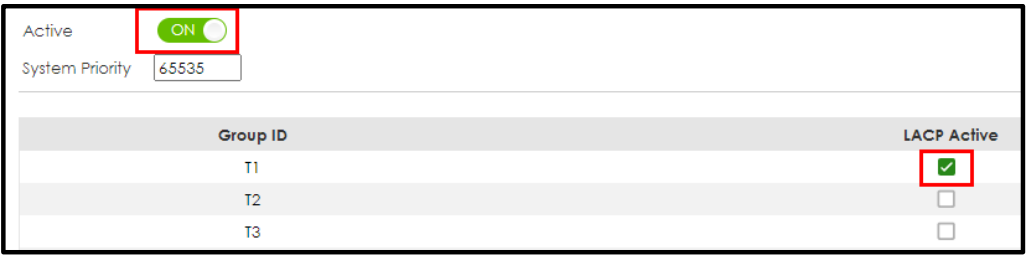

3 Gå til Menu > Port > Link Aggregation > Link Aggregation Control Protocol. (Hvis du bruger V4.70-firmware, skal du gå til Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP)

Markér afkrydsningsfeltet "Active" såvel som for T1.

Test resultatet

1 Konfigurer Link Aggegation mellem serverens to NIC'er, og forbind disse porte til port 1/2 og 2/2 på den stablede switch.

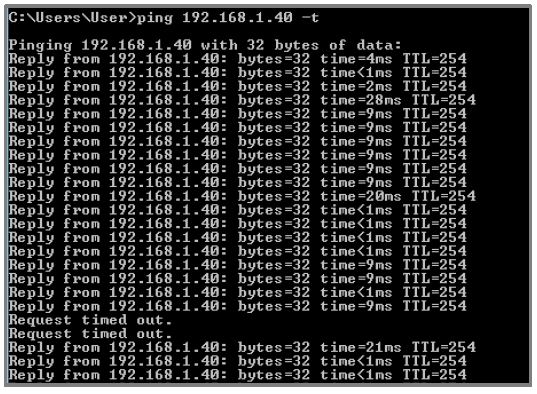

2 Brug pc'en til at pinge serveren (192.168.1.40). Efter et par gange med ping skal du prøve at lukke Switch-1 (Master down). Pingen vil vise "timed out" et par gange, og derefter vil pingen lykkes igen, når Switch-2 (Backup) bliver den nye Master.

Hvad der kan gå galt

1. Stakningsportene er normalt de sidste 2 porte på switch. Hvis du forbinder de to switch'er med en ikke-stacking-port, vil du opdage, at de to switch'er ikke vil danne et stacking-system.
2. Husk at gemme konfigurationen, før du udfører testen. Hvis du glemmer at gemme konfigurationen, vil alle konfigurationer gå tabt efter genstart. Derfor vil Link Aggregation forsvinde.

Konfigurer Stacking ved hjælp af den gamle Web GUI

Konfigurer Switch-1 og Switch-2 til Stacking

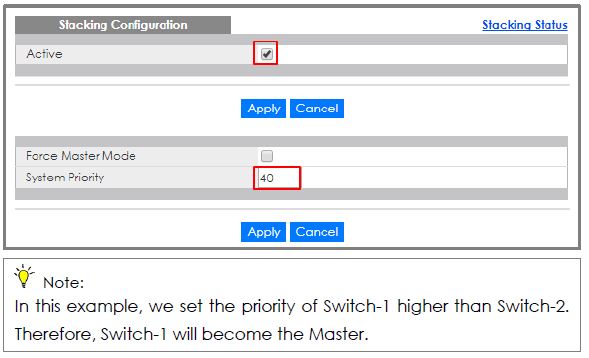

1. Opsæt Switch-1: Gå ind i web-GUI'en, og gå til Menu > Grundlæggende indstillinger > Stacking > Konfiguration. Indtast systemprioriteten (jo højere tallet er, jo højere prioritet har den for at blive master), og klik på "Anvend". Marker "Aktiv", og klik på "Anvend". Switch-1 vil genstarte.

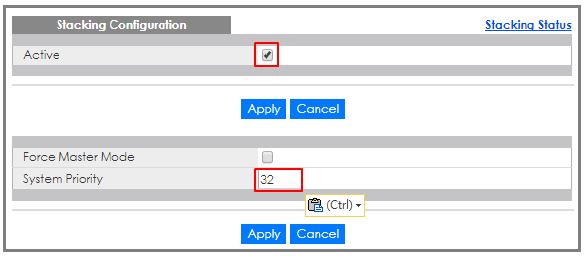

2. Opsæt Switch-2: Gå ind i web-GUI'en, og gå til Menu > Basic Setting > Stacking > Configuration. Indtast systemprioriteten (jo højere tallet er, jo højere prioritet har det at blive master), og klik på "Anvend". Marker "Aktiv", og klik på "Anvend". Switch-2 vil genstarte.



3. Forbind Switch-1 og Switch-2 sammen på port 32 ved hjælp af en 10-Gigabit-transceiver.



4. Switch-1 og Switch-2 bliver en stak LED'en Stack ID på frontpanelet af switches skal vise "1" og "2".

5. Husk at gemme konfigurationen

Konfigurer link-aggregering på stablede switch

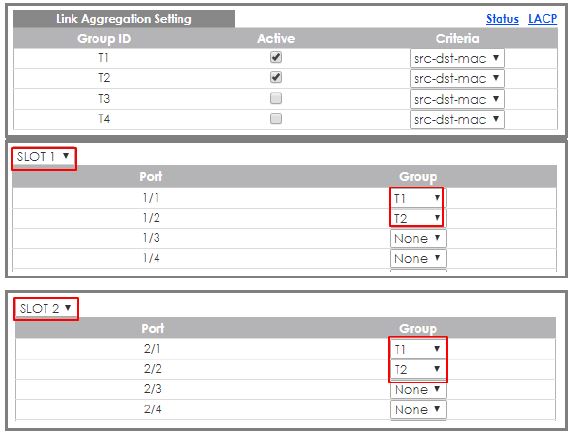

1. Opret forbindelse til den stablede switch. Gå ind i web-GUI, og gå til Menu > Avanceret applikation > Linkaggregering > Indstilling af linkaggregering. Aktivér T1, og vælg SLOT 1, og indstil gruppen for port 1/1 og 1/2 som henholdsvis T1 og T2. Klik på "Anvend". Vælg SLOT 2, og indstil gruppen for port 2/1 og 2/2 som henholdsvis T1 og T2. Klik på "Anvend".

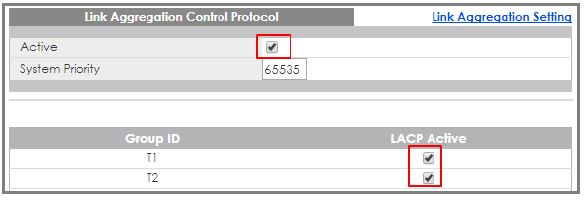

2. Gå til Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Marker afkrydsningsfeltet "Active" for både T1 og T2.



Konfigurer linkaggregering på Switch-3

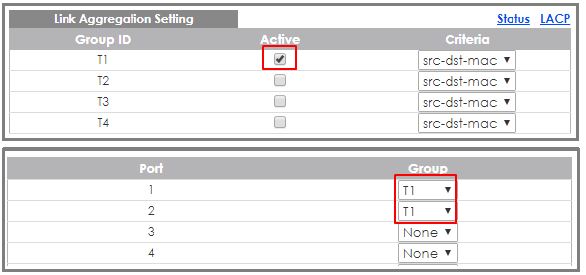

1. Gå til Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Marker afkrydsningsfeltet Active for T1, og vælg port 1 og 2 som Group Klik på "Apply".

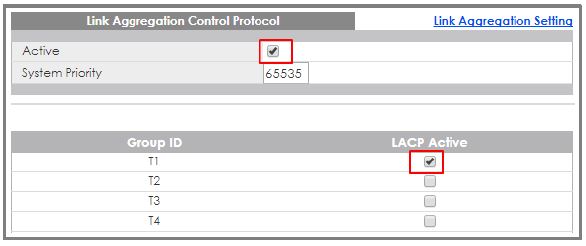

2. Gå til Menu > Avanceret program > Linkaggregering > Indstilling af linkaggregering >LACP. Marker afkrydsningsfeltet "Active", og klik på "Apply".



Test resultatet

1. Konfigurer Link Aggegation mellem serverens to NIC'er, og forbind disse porte til port 1/2 og 2/2 på den stablede switch.

2. Brug pc'en til at pinge serveren (192.168.1.40). Efter et par gange med ping skal du prøve at lukke Switch-1 ned (Master down). Pingen vil vise "timed out" et par gange, og derefter vil pingen lykkes igen, når Switch-2 (Backup) bliver den nye Master.



Hvad der kan gå galt

• Stacking-portene er normalt de sidste to porte i Hvis du forbinder de to switches ved hjælp af en ikke-stacking-port, vil du opdage, at de to switches ikke danner et stacking-system.

• Husk at gemme konfigurationen, før du udfører Hvis du glemmer at gemme konfigurationen, vil alle konfigurationer gå tabt efter genstart. Derfor vil Link Aggregation forsvinde.
