Netværksswitch - Konfigurer VLAN'er til at adskille trafik mellem afdelinger

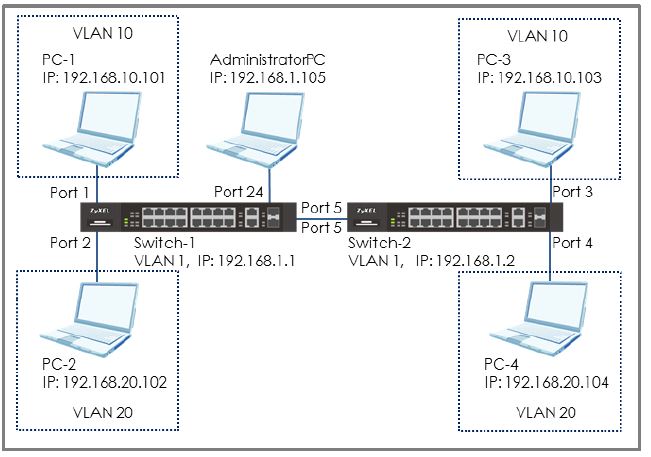

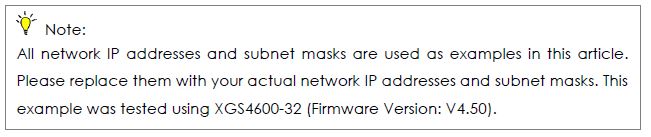

Dette eksempel viser, hvordan man sætter switchen op til at adskille trafik mellem afdelinger.
Ved hjælp af Static VLAN vil værter, der har adgang til det samme VLAN, kun kunne kommunikere med hinanden.

Opsæt VLAN til at adskille trafikken mellem afdelinger

Konfigurer Switch-1

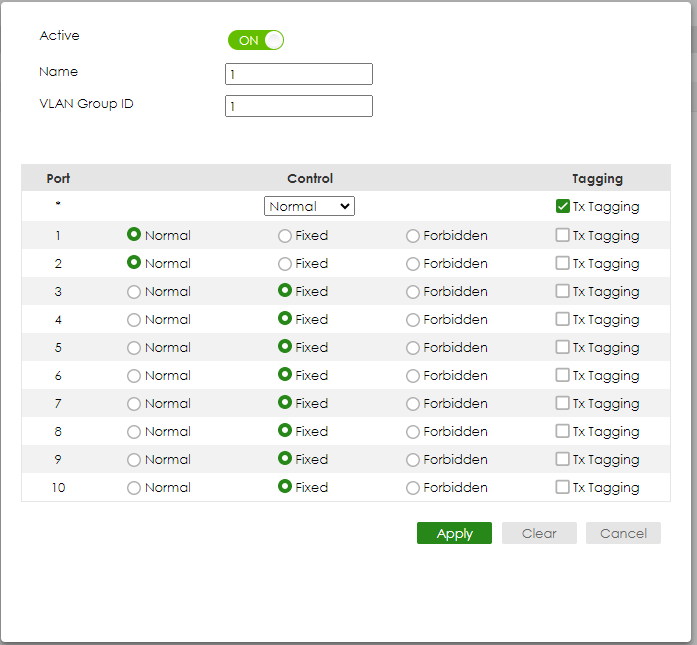

1. Opsæt VLAN1 på Switch-1:
Port 1, 2 som Normal (Undgå, at VLAN1 sender pakker til port 1, 2). Gå ind i web-GUI'en og gå til:

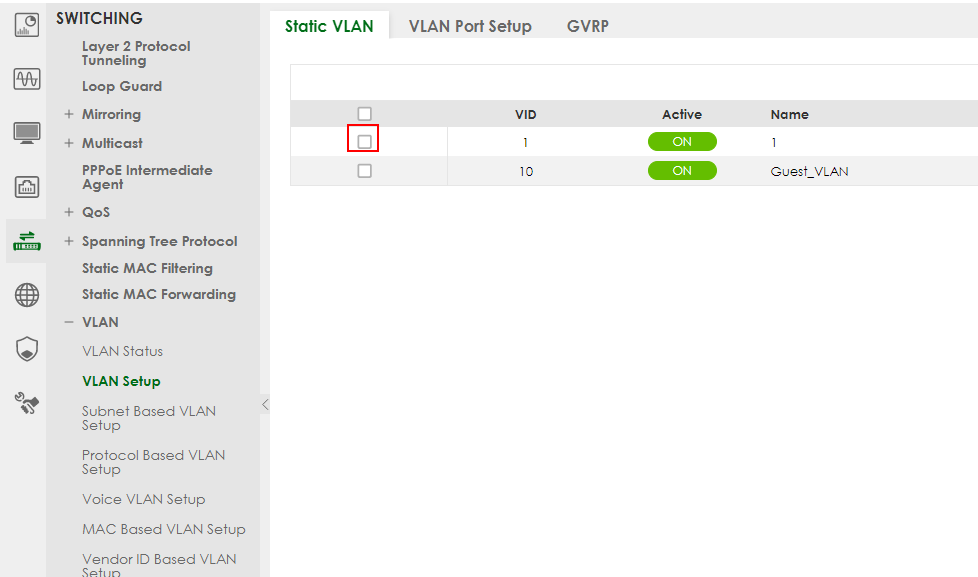

SWITCHING > VLAN > VLAN Setup > Static VLAN

Vælg derefter VLAN1 (VID1), og klik på "Add/Edit":

Vælg port 1, 2 som Normal. Klik på "Tilføj".

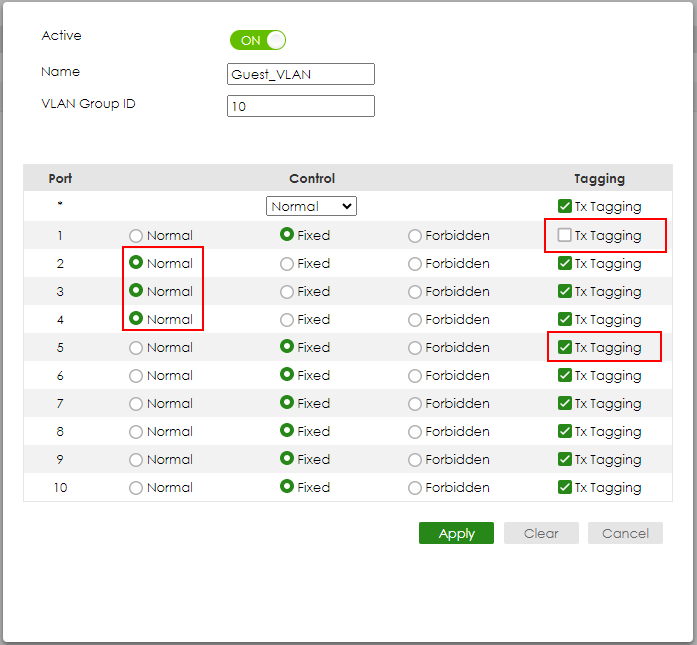

Opret VLAN10 på Switch-1:
Gå ind i web GUI og gå til:

SWITCHING > VLAN > VLAN Setup > Static VLAN

Klik derefter på Add/Edit:

Tjek "ACTIVE" Skriv navn og VLAN Group ID=10. Vælg port 1, 5 som Fixed , og fjern markeringen af Tx Tagging(Untagged) på port 1, og marker Tx Tagging(Tagged) på port 5. Klik på "Anvend".

Opret VLAN20 på Switch-1:
Gå ind i web GUI og gå til:

Klik på Add/Edit.

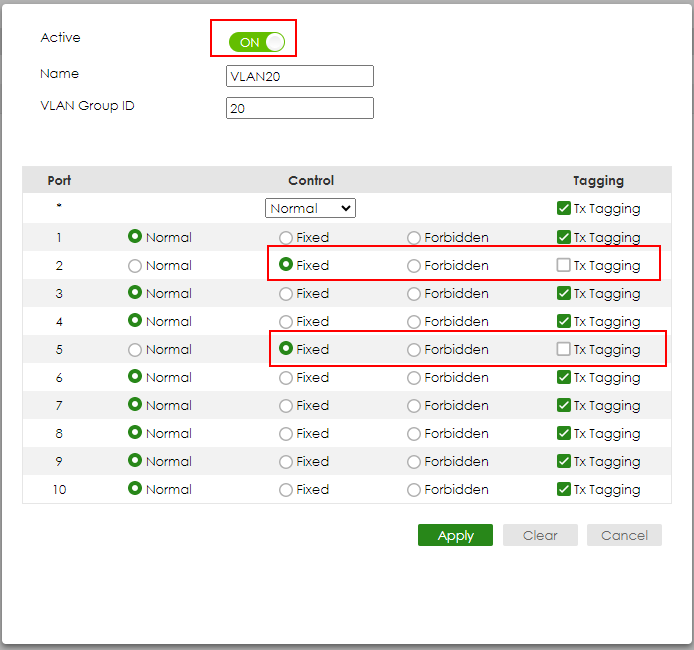

Tjek derefter "ACTIVE" Skriv navn og VLAN Group ID=20. Vælg port 2, 5 som Fixed, og fjern markeringen af Tx Tagging(Untagged) på port 2, og marker Tx Tagging(Tagged) på port 5. Klik på "Anvend".

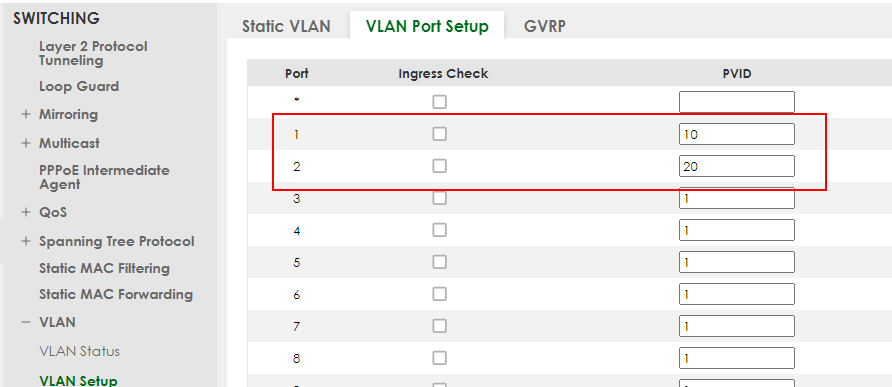

Indstil PVID på Switch-1:
Gå til:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

Indstil port 1 som PVID=10 (VLAN 10) og port 2 som PVID=20 (VLAN 20).

Konfigurer switch 2

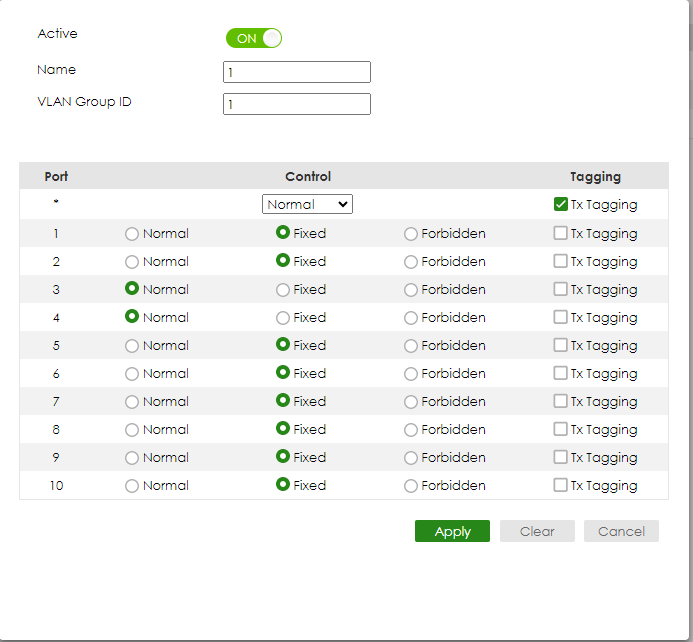

Opsæt VLAN1 på Switch-2:
Port 3, 4 som Normal port (dette forhindrer VLAN1 i at broadcaste pakker til port 3, 4). Gå ind i web-GUI'en og gå til:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Select VID1 > Add/Edit

Vælg port 3, 4 som Normal.
Klik på "Tilføj".

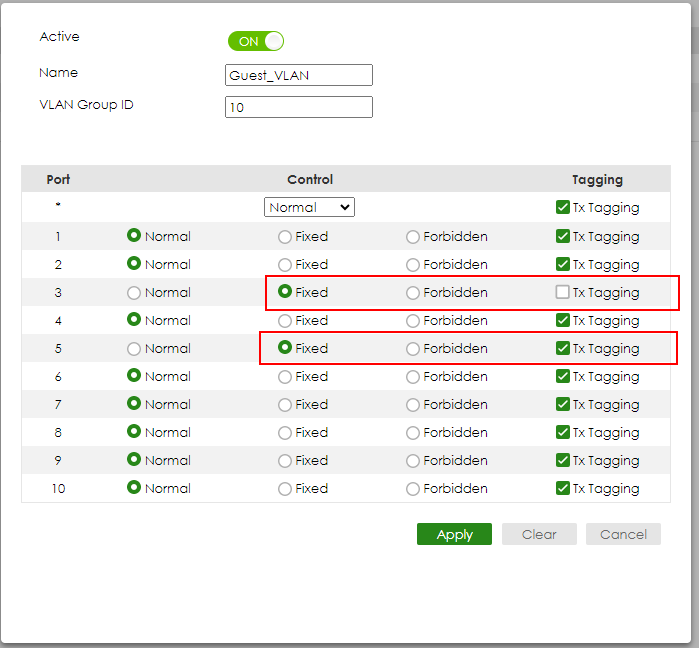

Opret VLAN10 på Switch-2:
Gå ind i web GUI og gå til:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Sæt flueben i "ACTIVE" Skriv navn og VLAN Group ID=10.
Vælg port 3, 5 som Fixed , og fjern markeringen af Tx Tagging(Untagged) på port 3, og marker Tx Tagging(Tagged) på port.
Klik på "Anvend".

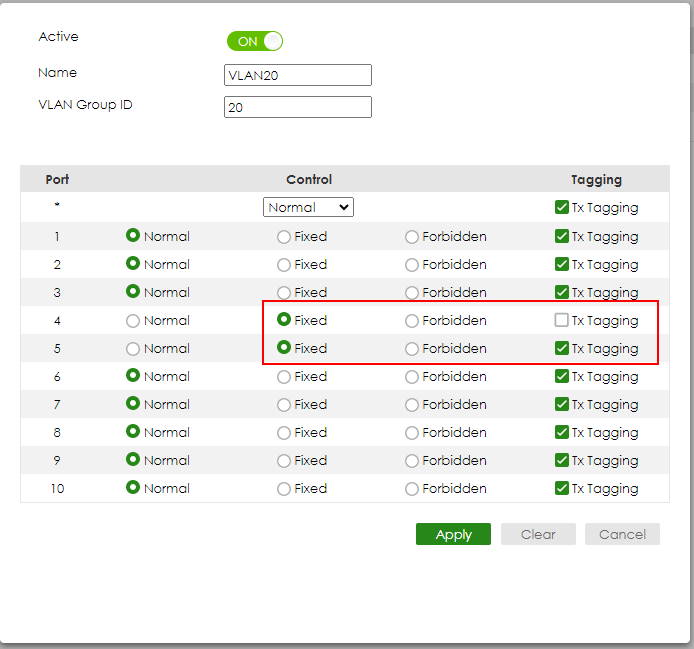

Opret VLAN20 på Switch-2:
Gå ind i web GUI og gå til:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Tjek "ACTIVE" Skriv navnet og VLAN Group ID=20. Vælg port 4, 5 som Fixed , og fjern markeringen af Tx Tagging(Untagged) på port 4, og marker Tx Tagging(Tagged) på port.
Klik på "Anvend".

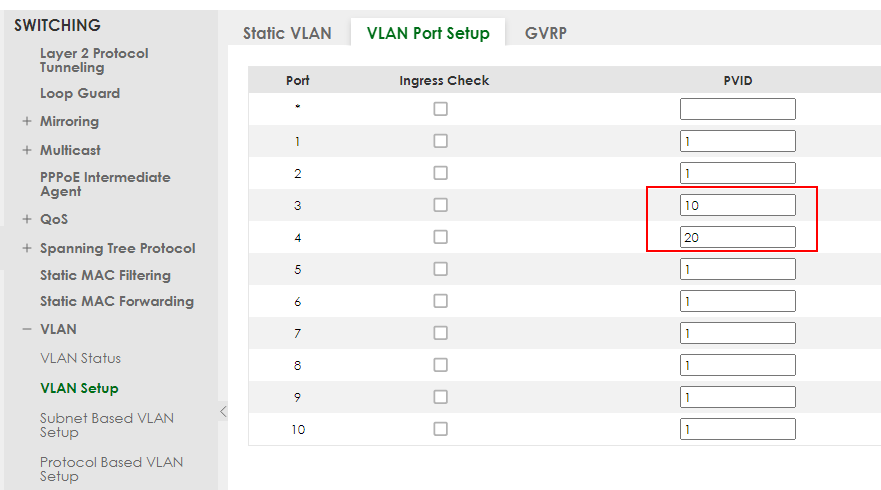

Indstil PVID på Switch-2:

Gå til:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

Indstil port 3 som PVID=10 (VLAN 10) og port 4 som PVID=20.

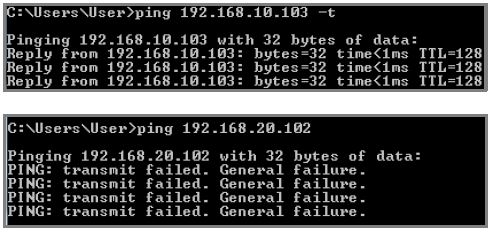

Test resultatet

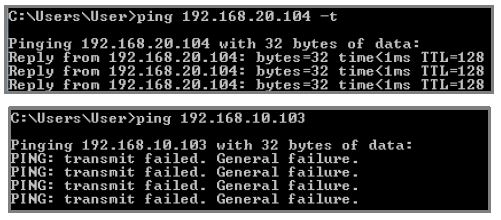

• PC'erne i det samme VLAN kan pinge hinanden PC-1 kan pinge PC-3 med succes, men PC-1 kan ikke pinge PC-2.

• PC-2 kan pinge PC-4 med succes, men PC-2 kan ikke pinge PC-3.
