Magic Office Quad-Band-repeater – Få mobilsignalet til at dække hele dit kontor!

På dagens konkurrenceprægede marked er pålidelig mobildækning blevet afgørende for virksomheder som restauranter, butikker og lagre – især i områder med dårlig signalkvalitet. Kunder forventer problemfri forbindelse, og et svagt mobilsignal kan påvirke deres oplevelse lige så meget som kvaliteten af et produkt eller en service.

Denne artikel introducerer Zyxels nye "Magic Office" Indoor Mobile Coverage Solution, der er designet til at løse signalproblemer i udfordrende miljøer. Vi vil guide dig gennem installation, opsætning og fejlfinding af dette innovative produkt, der bruger et 5G-signal til at skabe et netværk på tværs af flere rum via strategisk placerede antenner. Når opsætningen er færdig, vil du have et robust indendørs mobilnetværk, der sikrer, at din virksomhed forbliver forbundet og tilgængelig, hvilket øger både kundetilfredshed og fastholdelse.

MagicOffice, med en dækningsareal på op til 900 kvadratmeter, er den bedste løsning.

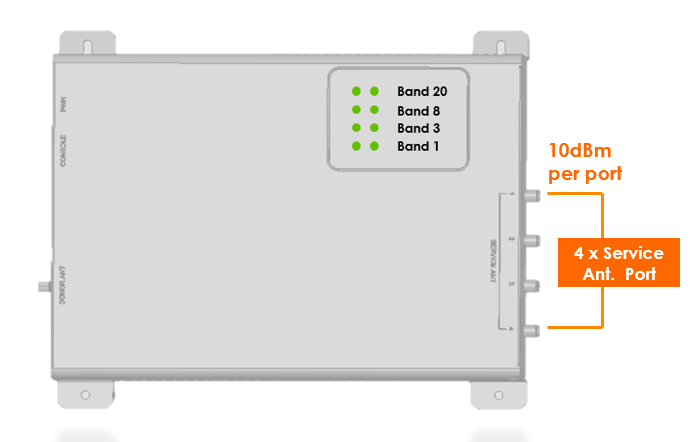

Placering Til små kontorer, barer, restauranter eller butikker, der har brug for forbedret indendørs mobildækning Dækning på op til 900 m2 Fordele Understøtter 2G, 3G, 4G, 5G-NRFDD og NB-IoT Understøtter 4 bånd (B1, 3, 8, 20) samtidigt Garanteret tale- og dataydelse Problemfri installation med et udvalg af værktøjssæt Vælg den løsning, der passer bedst til miljøet. Nem dækningsplanlægning 4 x SMA-serviceantenneporte, der hver dækker et areal på 15 x 15 m med et 25 m langt blødt koaksialkabel.

Maksimer straks indendørs mobilsignaler og udvid dækningen

Installation af donorantennen er afgørende for en mobil repeater-løsning, da donorsignalstyrken og signalkvaliteten har en betydelig indflydelse på indendørs signaldækning, opkaldskvalitet og dataydelse.
For systemintegratorer inden for IBS-området er måling af donorsignalet og antenneinstallation grundlæggende opgaver; for IT-baserede systemintegratorer kan opgaverne være komplicerede som kunst, da de typisk kræver, at en RF-specialist foretager en lokalitetsundersøgelse med henblik på implementering.
Takket være intelligent systemdesign, såsom automatisk forstærkningsregulering (AGC), undgåelse af svingninger og automatisk nivellering, samt intuitive og tydelige LED-indikatorer på den tematiske kontorrepeater, er måling af donorsignalet og installation af repeateren nu blevet lige så let som 1-2-3.
Dette dokument indeholder en trin-for-trin vejledning til installation af MagicOffice, herunder valg af donorantenne, identifikation af donorsignal, installation af donorantenne og serviceantenne samt genkendelse af LED-indikatorer, så MagicOffice-repeateren kan komme online og være klar til brug med det samme.

Valg af donorantenne
Udendørs retningsbestemt antenne (Yagi- eller log-periodisk antenne)
Den retningsbestemte Yagi-antenne sender eller modtager signaler, der kommer fra en bestemt retning. Den er ideel som donorantenne til kommunikation med en fjernliggende basestation (BTS) eller perfekt til et område med meget svag signal dækning. På den anden side er antenneforstærkningen højere på grund af dens retningsbestemte natur, og dens transmissionsstråle er meget smallere og mere fokuseret.
Hvis installationsscenariet derfor er i et landområde med et meget svagt signal, f.eks. kun 1 bjælke, eller ved en samplacering af flere operatører, hvor en bestemt operatør leverer et svagere signal sammenlignet med andre operatører:

I disse scenarier har den retningsbestemte antenne fordele ved at rette den mod den BTS, der har det svagere signal.

Men hvis det udendørs donorsignal har god signalstyrke og -kvalitet, f.eks. 3 bjælker, eller hvis signalforskellen mellem flere operatører er ret afbalanceret, vil det være en ulempe for installationen at vælge en retningsbestemt antenne som donorantenne. En udendørs panelantenne vil være et bedre valg.

Udendørs panelantenne
En udendørs panelantenne er også en type retningsbestemt antenne.

Men i modsætning til en retningsbestemt Yagi-antenne, der har en fokuseret transmissionsstråle (f.eks. har ZX-planet en smallere vandret vinkel, og XY-planet har en mindre lodret vinkel til transmission og modtagelse af signal) og kræver omhyggelig indretning af antennens retning for at modtage BTS-signalet godt, har panelantennen en bredere stråle til transmission og modtagelse af signal.

Når et udendørs donorsignal har god signalstyrke eller en afbalanceret signalforskel mellem flere operatører, vil valget af en udendørs panelantenne spare tid og besvær med at rette antennen.

Find en egnet placering til installation af donorantennen

Mulighed 1: Android-appen Network Cell Info

* Forbered 1 eller 2 Android-telefoner med understøttelse af dobbelt SIM og flere operatørers
SIM-kort til en undersøgelse af stedet.

* Gå rundt om bygningen

* Signalforskellen mellem operatørerne
og find den bedste Donor skal være mindre end 20 dB til
signalplacering med Android, der sikrer afbalanceret output
App Netværk Celleinfo. Strøm.

Mulighed 2: Spektrumanalysator (f.eks. Seeed Studios RF Explorer) samt hjemmesiden "Spectrummonitoring.com"
Når du arbejder med signalmåling, skal du bruge en retningsbestemt antenne, der er tilsluttet spektrumanalysatoren, og justere det ønskede frekvensområde til observation. Ved installation af repeater skal du fokusere på "downlink"-frekvensen.

Der er ingen grund til at fokusere på "uplink", da repeaterens software automatisk håndterer uplink-frekvensen.

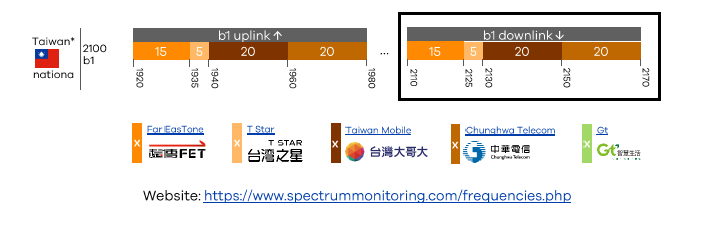

I det følgende eksempel er B1 2100 MHz illustreret.

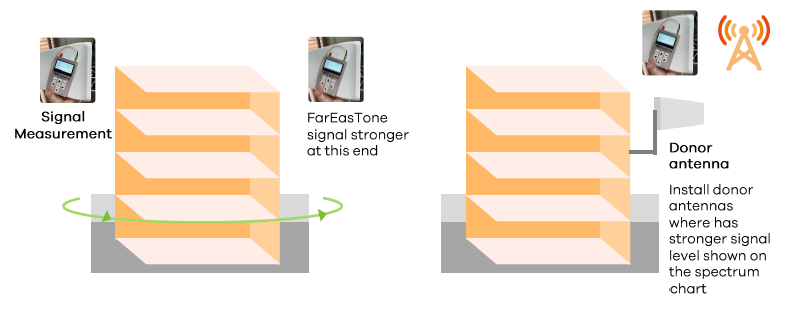

FarEasTone-signalet befinder sig i venstre side af frekvensområdet, og på spektrumdiagrammet viser det, at FarEasTone-signalet er svagere på den position.

* Gå rundt om bygningen og

* Signalforskellen mellem operatørerne skal
find det bedste donorsignal være mindre end 20 dB for at sikre
placering med den bedste udgangseffekt i frekvensspektret.
Analysator.

Identificer placeringen af serviceantennen.

En tommelfingerregel for installation af serviceantenner er at identificere det sted, hvor der er behov for forbedring af mobildækningen, forsøge at maksimere afstanden så meget som muligt mellem donor- og serviceantennen eller skabe mere isolation mellem donor- og serviceantennerne, f.eks. ved at udnytte et betydeligt materiale mellem antennerne eller rette antennemønsteret mod den modsatte retning.

MagicOffice kan maksimere sin systemforstærkning, og mobilbrugere kan drage fordel af serviceantennens større indendørs dækningsområde.

Monter MagicOffice-repeateren

Find de kabellængder til serviceantennerne, der er afbalancerede, og installer repeateren i nærheden af en stikkontakt.

Tænd ikke for repeateren på dette tidspunkt.

Tilslutning af donorantennen

Ved installation af en donorantenne skal den placeres i en passende højde på 5. etage eller lavere og skal om muligt være fri for forhindringer.

BTS-antenner har en nedadgående vinkel på ca. 6-8 grader, og når signalet udbreder sig og reflekteres af bygninger, vil signalet placere sig omkring 4. etage.

Derfor bør den optimale højde for en donorantenne, der skal modtage et godt donorsignal, ikke være højere end 5. etage.

Installer serviceantenner
Brug koaksialkabler med en impedans på 50 ohm, hvor det er muligt, for at mindske kabeltab.

Kontroller MagicOffice LED-status og optimer antennen

Tænd for repeateren; repeateren vil automatisk videresende og forstærke mobilsignalet.

MagicOffice-systemet kører automatisk og registrerer BTS-signal og systemisolering.

Når LED'en lyser konstant grønt, videresender og forstærker systemet automatisk mobilsignalet.

Almindelige problemer

LED-status viser, at BTS-signalet er for svagt eller for stærkt; finjuster eller juster donorantennens retning, indtil LED1 på båndet lyser konstant grønt.

BTS-signalet er for svagt; hvis der bruges en retningsbestemt Yagi-antenne, skal du kontrollere, om den retningsbestemte antenne kan monteres højere, og prøve at dreje antennens retning ved at rotere donorantennen vandret, og derefter kontrollere, om LED'en lyser konstant grønt.

Hvis BTS-signalet er for stærkt, skal du justere antennens retning i modsat retning for at reducere signalstyrken eller skifte til at bruge en Omni-antenne med lavere forstærkning som donorantenne.
LED-status viser svingningsbeskyttelse. Det repræsenterer donorantennen, og serviceantennen er ikke langt nok væk; der er ikke tilstrækkelig isolation til MagicOffice-systemet.

En mulig løsning er at flytte serviceantennen til et sted, hvor der er solide materialer, f.eks. en betonvæg mellem serviceantennen og donorantennen, eller at bruge en indendørs panelantenne, der vender i modsat retning af donorantennen.
