Denne artikel vil se på inter-VLAN-routing på vores XS3800, XGS4700 og andre L3-switche.

I vores scenarie ønsker vi at reducere trafikken til Security Gateway og bruge XS3800 som en router til inter-VLAN-trafikken.


Først skal vi tilføje VLAN'et til Security Gateway.

Configuration > Network > Interface > VLAN > Add


Nu tilføjer vi de samme VLAN'er på switchen.

SWITCHING > VLAN > VLAN Setup > Static VLAN

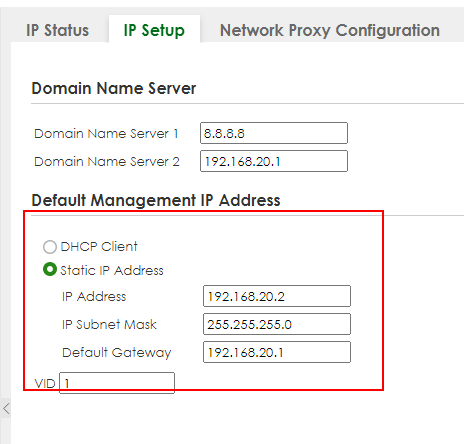

Derefter skal vi give switchen en IP i hvert af disse VLAN'er

dyn_repppp_2

Gå derefter til Management IP Address, og tilføj dine VLAN'er til Management IP Address Records.

Dernæst skal vi ændre standardrouteren/standardgatewayen for netværksklienterne

Configuration > Network > Interface > VLAN > Edit


Netværksklienterne bruger nu switchen som gateway/router.
