Opsætningsguide - Konfigurer XMG1930 Serien

Denne artikel vil vise dig, hvordan du opsætter og installerer din nye XMG1930 switch i stand-alone tilstand, gennem opsætningsguiden, der popper op, når du logger ind på switchen første gang. Denne vejledning vil vise, hvordan du gennemfører denne guide for at konfigurere Grundlæggende (IP-adresse, admin-adgangskode, SNMP, Link Aggregation (LAG)), Beskyttelse (Loop Guard, Broadcast Storm Control), VLAN og QoS (Quality of Service).

Lad os begynde med at logge ind på switchen ved at bruge din webbrowser til at gå ind på https://192.168.1.1 og derefter indtaste dine loginoplysninger: brugernavn: admin og standardadgangskoden: 1234

Hvis du ikke kan logge ind på switchen, se venligst denne artikel.

Nu er du nået til Opsætningsguiden.

Grundlæggende - Opsæt IP

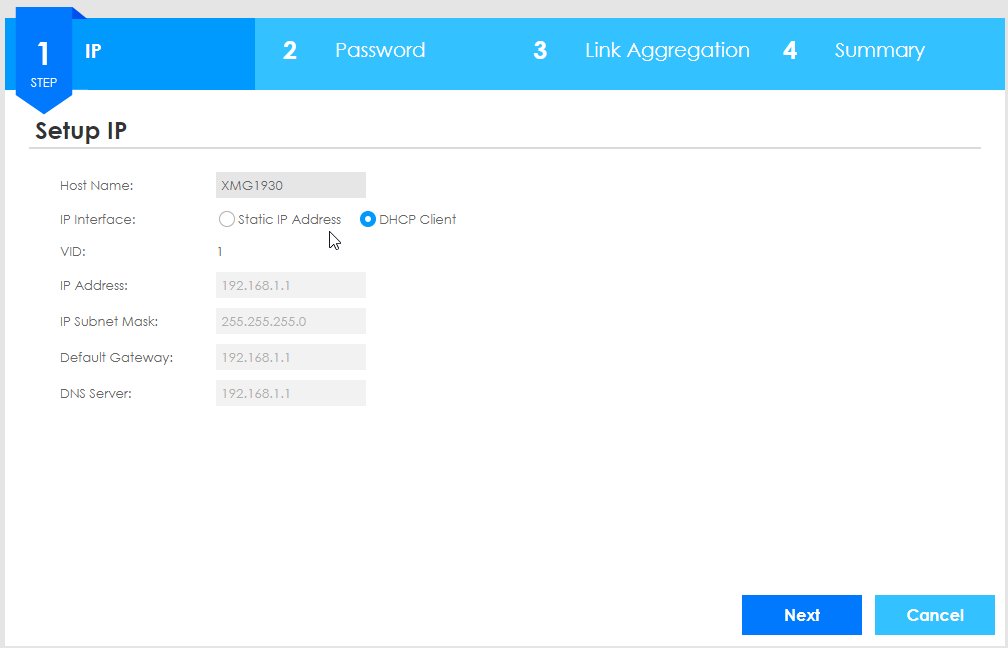

Først skal vi konfigurere switchens IP-adresse, så vi enten kan bruge statisk IP-adresse tildeling (hvor du selv bestemmer, hvilken IP switchen skal have), men sørg for, at den ikke bruger en IP-adresse, der allerede findes i dit netværk. Eller du vælger DHCP Client, hvilket anbefales og er bedste praksis i de fleste netværksmiljøer. Dette gør, at din router (eller DHCP-server) automatisk giver en IP til din switch.

Administratoradgangskode og SNMP

Ansvarsfraskrivelse! Uanset om de er aktive eller ej, skal standard Simple Network Management Protocol (SNMP) community-strenge ændres for at opretholde sikkerheden. Hvis tjenesten kører med standard autentikatorer, kan enhver indsamle data om systemet og netværket og bruge oplysningerne til potentielt at kompromittere systemets eller netværkets integritet. Det anbefales kraftigt at bruge SNMP version 3

Her kan du deaktivere SNMP, hvis du er usikker på, om det skal bruges eller ej, og ændre Community-parametrene til "private" i stedet for "public" (hvis du lader det være aktiveret med public, er det ok, men bemærk venligst ansvarsfraskrivelsen ovenfor), og det anbefales også kraftigt at ændre din adgangskode til en stærk adgangskode (mindst 12 tegn lang med: 1 stort og 1 lille bogstav, 1 tal og 1 specialtegn).

Link Aggregation

Link Aggregation (LAG) er at tage to porte og kombinere/gruppere disse til én for at få højere kapacitet (hastighed eller pålidelighed) på forbindelsen. Dette gøres enten ved Statisk eller LACP (Link Aggregation Control Protocol). Statisk LAG bruges, hvis du konfigurerer alt manuelt (hvis portene er konfigureret som statiske medlemmer af en trunk-gruppe), mens LACP bruges, når porte konfigureres til at tilslutte en allerede eksisterende trunk-gruppe via LACP ved at bruge protokollen til kommunikation.

Hvis du vil lære mere om Link Aggregation, klik her.

Konfigurer Link Aggregation

Brug dette vindue til at gruppere portene i "Trunk Groups" (fra T1 til T5), hvilket betyder, at der er 5 LAG-grupper mulige i switchen. Vælg Port 19 og 20 i T1 og brug Statisk, hvis du er usikker på, hvad du skal bruge. Dette vil kombinere port 19 og 20 til "én port" (du kan bruge maksimalt 8 porte i en trunk-gruppe).

Klik på portene for at markere dem som "valgte" og derefter kan du flytte dem med højre pil til T1. Brug rullemenuen "T1" over de grå pile til at vælge de andre trunk-grupper (T2-5).

Hvis du ikke ønsker at konfigurere Link Aggregation (LAG), klik venligst på "Næste" og derefter "Afslut" på næste side:

Loop Guard

Loop Guard er et forebyggelsessystem, der vil forhindre loops i netværket ved at blokere den/de porte, der er nødvendige for at forhindre denne loop. Dette kan skabe pakketab og andre problemer, hvis der er en loop i netværket, men det vil ikke oversvømme netværket.

Loop Guard bruges, hvis du har en kompleks netværksopsætning, der muligvis behøver denne konfiguration. Ellers er bedste praksis at lade Loop Guard være slået fra. Efter vores erfaring bruges Loop Guard mest, når der er et netværksproblem relateret til switchen, hvor Loop Guard kan aktiveres for at hjælpe med fejlfinding og forhindre overflod i netværket.

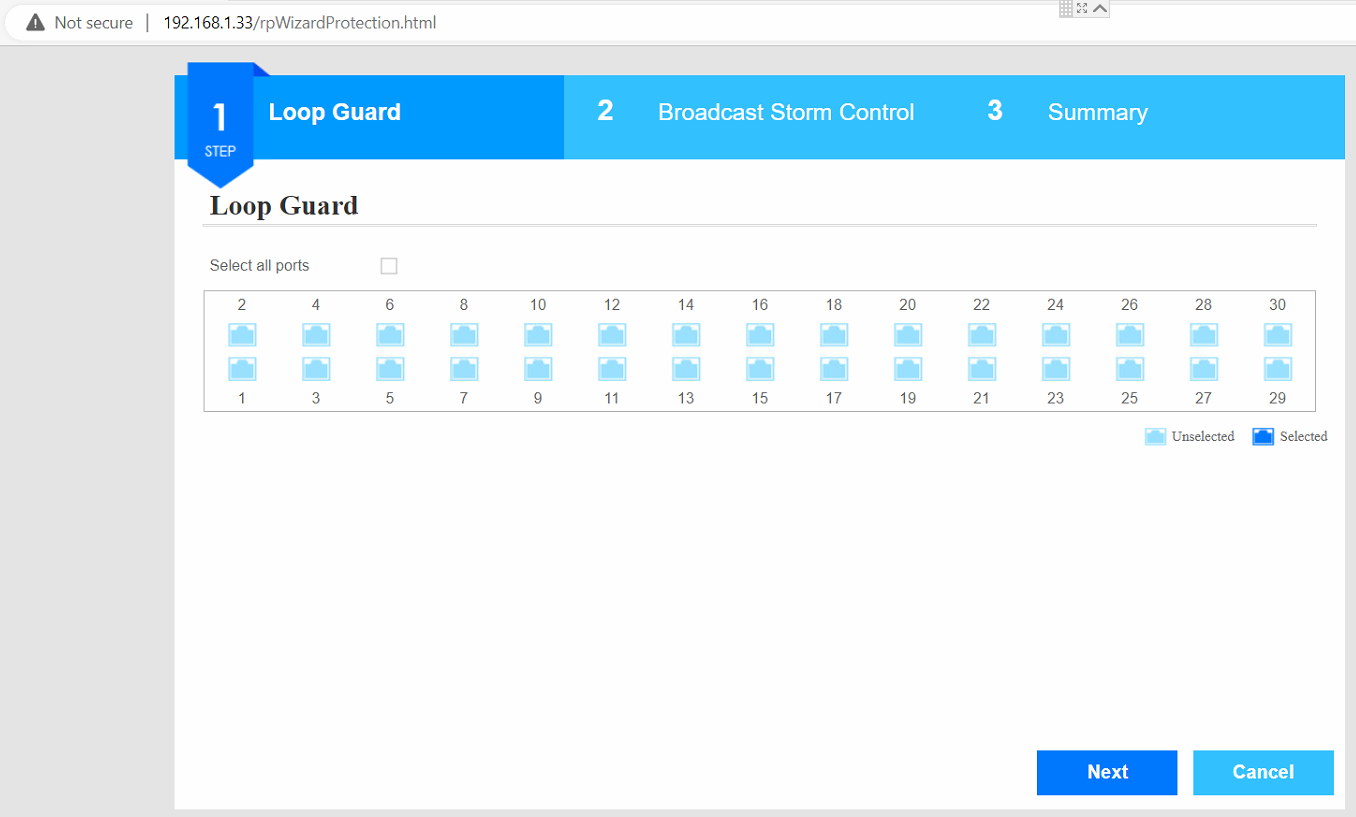

Hvis du vil konfigurere Loop Guard, vælg de porte, du ønsker at bruge Loop Guard på ved at markere dem som "Valgte", og klik derefter på næste.

Broadcast Storm Control

Broadcast Storm Control bruges til at forhindre oversvømmelse af netværket ved Broadcast-meddelelser sendt af dine enheder i netværket. Broadcast-pakker inkluderer - DHCP-forespørgsler, "alive" meddelelser og andre meddelelser, der holder enheder i netværket opmærksomme på den enhed, der sender broadcast-meddelelserne.

Hvis du oplever høj latenstid og pakketab i dit netværk, kan dette bruges til at forhindre oversvømmelse af switchen ved at begrænse antallet af pakker, som switchen vil acceptere og videresende. Hvis der er for mange pakker på én gang, vil switchen droppe disse broadcast-pakker og hjælpe med at fjerne dem fra netværket.

Hvis du vil konfigurere Broadcast Storm Control, vælg de porte, du ønsker at bruge Storm Control på ved at markere dem som "Valgte", vælg antallet af broadcast-pakker, du vil begrænse pr. sekund (bedste praksis her ville være at slå det fra eller bruge 150 broadcast-pakker pr. sekund i et lille til mellemstort netværk) og klik derefter på næste.

Konfigurer VLAN

Brug vinduet nedenfor til at tildele portene til "VLAN medlemsporte" (5 VLAN medlemsgrupper), hvilket betyder, at der er 5 VLAN-grupper mulige i opsætningsguiden. Hvis du ikke ønsker at bruge VLAN'er, klik venligst på "Næste".

Vælg porte & Tildel VLAN ID

Vælg de porte, du vil tildele til den første VLAN medlemsgruppe og tildel denne medlemsgruppe et VLAN ID. Klik på portene for at markere dem som "valgte" og flyt dem derefter med højre pil til VLAN "x" medlemsgruppen. Brug rullemenuen "VLAN20" over de grå pile til at vælge de andre trunk-grupper (VLAN "x" 1-5).

Trin til VLAN-konfiguration

3.2.1 Opret op til 5 VLAN'er ved at indtaste VLAN ID (2-4094)

3.2.2 Vælg porte og angiv VID for VLAN untagged medlemskab

3.2.3 Vælg porte til at være trunk tagged port medlem for alle VLAN'er

Trunk-porte betyder, at switchen vil videresende ALLE ukendte og kendte VLAN'er.

Husk, at du kan have så mange tagged medlemskaber pr. port, som du ønsker, men kun ét untagged (standard VLAN) pr. port.

Hvis du vil lære mere om VLAN'er, kan du kigge på denne artikel.

QoS (Kvalitet af Service)

QoS er en almindelig trafikprioriteringsteknik, der fokuserer på at levere trafik til de klasser, der serviceres på netværket. Trafikken pr. port i QoS-indstillingerne kan konfigureres med høj, medium og lav prioritet. I erhvervsmiljøer kan porte til gæster ønskes at have lav prioritet for trafikken, mens forretningsservere og andet vitalt IT-udstyr kan ønskes at have høj prioritet.

Hvis du vil konfigurere QoS, vælg de porte, du ønsker at bruge QoS på ved at markere dem som "Valgte", klik på "Høj", "Medium" eller "Lav", og kategoriser trafikprioriteringen.

Klik på "Afslut" for at afslutte opsætningsguiden.
