Zyxel FWA710 Nebula 5G-Router der FWA-Serie – Erstkonfiguration und Zugriff auf die Weboberfläche für den Zyxel FWA710

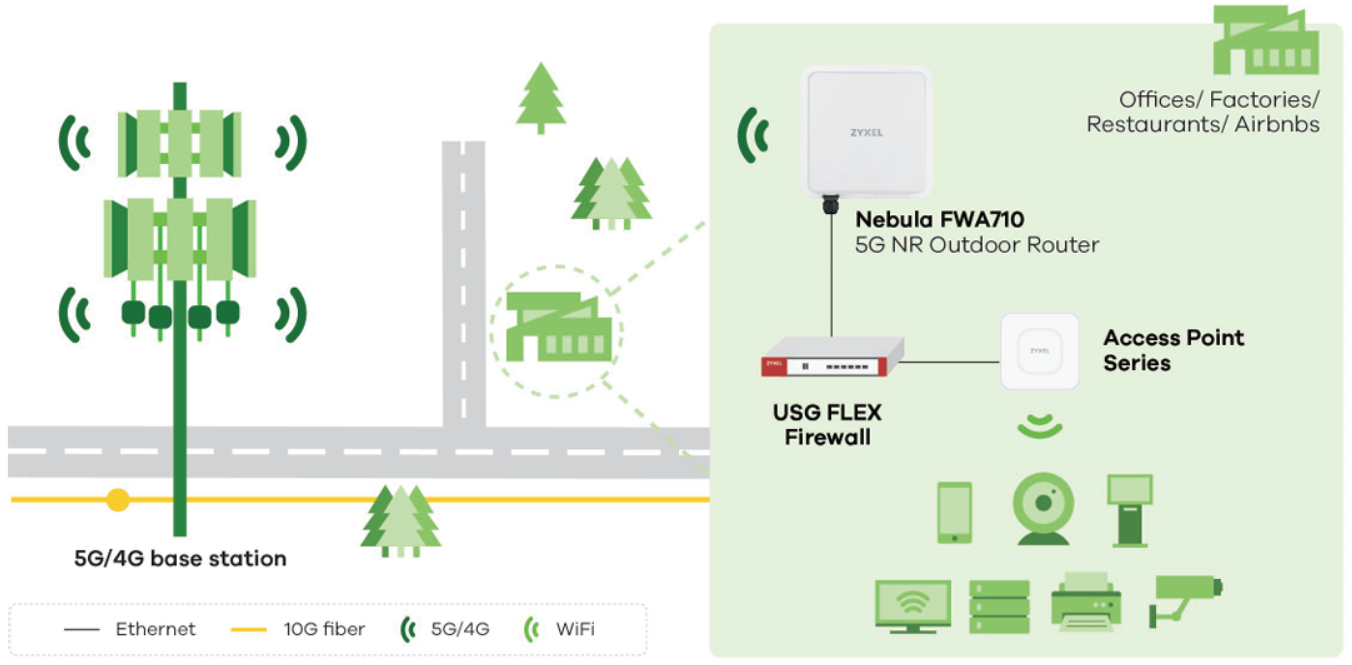

Der Zyxel FWA710 ist ein 5G NR-Außenrouter, der für die Bereitstellung von Hochgeschwindigkeits-Internetverbindungen in anspruchsvollen Umgebungen entwickelt wurde. Ausgestattet mit Richtantennen mit hoher Verstärkung und einem 2,5-GbE-PoE-Anschluss eignet er sich ideal für Installationen an abgelegenen Standorten, an denen herkömmliches Breitband nicht verfügbar oder unpraktisch ist. Diese Anleitung hilft Ihnen beim Einschalten des Geräts, beim Einlegen der SIM-Karte und beim Zugriff auf die Weboberfläche zur Konfiguration.

Haftungsausschluss! Dieser Artikel bietet einen allgemeinen Überblick über die Serie und gilt möglicherweise nicht für jedes Modell sowie jede Software-/Firmware-Version. Bevor Sie das Gerät kaufen oder verwenden, lesen Sie bitte die modell- und versionsspezifische Dokumentation oder wenden Sie sich an den technischen Support, um genaue Informationen zu erhalten.

• FWA710 – Vollständiges Benutzerhandbuch
• FWA710 – Schnellstartanleitung
• FWA710 – Firmware und Datenblatt

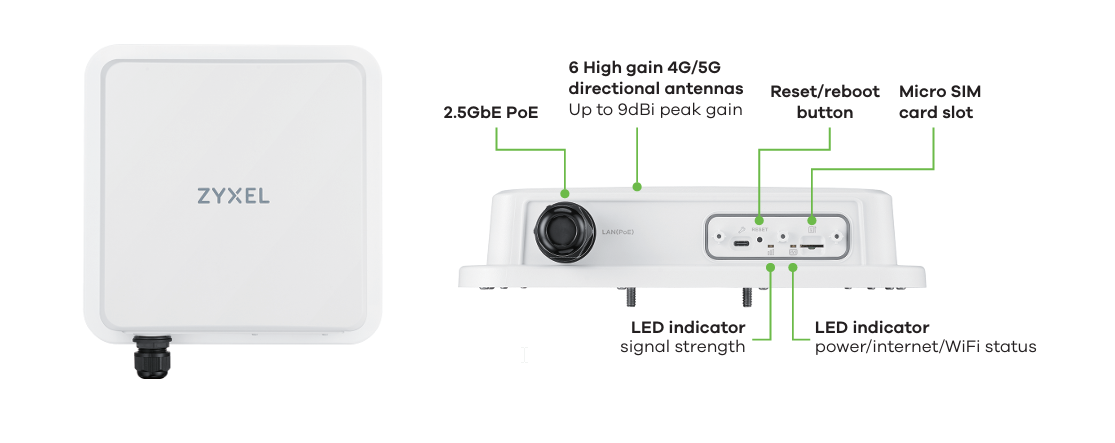

Design und Lieferumfang

Das FWA710 wird mit einem Internetkabel und einem Netzteil geliefert, während die externe Antenne und die SIM-Karte nicht im Lieferumfang enthalten sind.

Besonderheiten der physischen Installation

Auswahl des Installationsortes:

• Der FWA710 ist für die Installation im Außenbereich konzipiert.
• Wählen Sie einen Standort mit freier Sicht zum nächsten Mobilfunkmast, um einen starken Signalempfang zu gewährleisten.
• Vermeiden Sie Hindernisse wie Wände, Bäume oder Metallkonstruktionen, die das Signal blockieren oder abschwächen können.

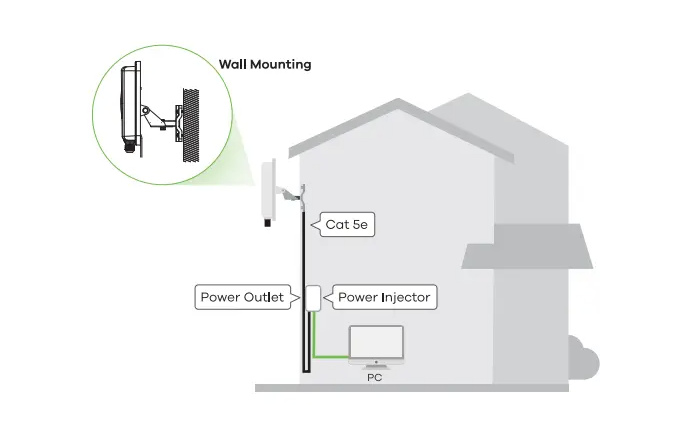

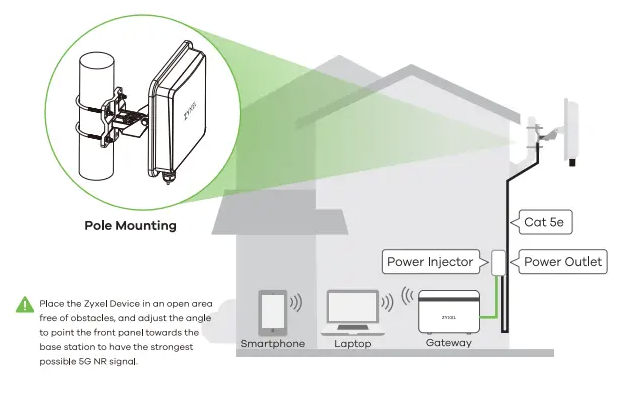

Montage:

• Das Gerät kann mit dem mitgelieferten Befestigungsmaterial an einem Mast, einer Wand oder einer Halterung montiert werden.
• Stellen Sie sicher, dass es fest befestigt ist, insbesondere in windigen Umgebungen.
• Installieren Sie das Gerät vertikal und beachten Sie dabei die Ausrichtungsmarkierungen, um eine optimale Leistung zu erzielen.

Verkabelung:

• Verlegen Sie ein abgeschirmtes Ethernet-Kabel (PoE) vom Gerät zum Standort im Innenbereich – dieses dient zur Strom- und Datenversorgung.
• Verwenden Sie ausschließlich abgeschirmte Cat5e/Cat6-Kabel, um elektromagnetische Störungen zu vermeiden.
• Stellen Sie sicher, dass alle Anschlüsse ordnungsgemäß abgedichtet sind, um den Außenbedingungen standzuhalten

Tipps zum Verhalten und zur Platzierung der Antenne

• Der FWA710 verfügt über eine integrierte Richtantenne.
• Für eine optimale Signalqualität muss sie genau auf die nächstgelegene Mobilfunkbasisstation ausgerichtet sein.
• Schon eine geringfügige Fehlausrichtung kann die Leistung beeinträchtigen – nutzen Sie die Geräteschnittstelle oder eine mobile App zur Unterstützung bei der Ausrichtung (überprüfen Sie die RSSI-Werte).

Wichtige Empfehlungen:

• Installieren Sie das Gerät in ausreichender Höhe (in der Regel 2,5–5 Meter über dem Boden), um Hindernisse zu minimieren.
• Verlegen Sie das Ethernet-Kabel nicht parallel zu Stromleitungen, um Störungen zu vermeiden.
• Stellen Sie sicher, dass eine ordnungsgemäße Erdung vorhanden ist, bevor Sie das Gerät einschalten – dies schützt vor Überspannungen und elektrostatischer Entladung.

Einrichtung des Geräts

Befolgen Sie zunächst die in der Schnellstartanleitung beschriebenen Schritte und führen Sie jeden Schritt wie angegeben durch.

• Stellen Sie sicher, dass das Zyxel-Gerät ausgeschaltet ist.
• Öffnen Sie die Abdeckung des Micro-SIM-Kartensteckplatzes am Zyxel-Gerät.
• Legen Sie die Micro-SIM-Karte in den SIM-Kartensteckplatz ein (falls der PIN-Code der SIM-Karte aktiviert ist, geben Sie ihn entweder später über die Weboberfläche des Geräts ein oder deaktivieren Sie die PIN-Überprüfung vorab).

• Setzen Sie die Abdeckung wieder auf.

  Hinweis:

•  Wenn Sie eine Nano-SIM-Karte verwenden, stecken Sie diese fest in den Micro-SIM-Kartensteckplatz, um mögliche Schäden am Gerät zu vermeiden.
• Wenn Sie die SIM-Karte in ein funktionierendes Gerät eingelegt haben, müssen Sie das Gerät höchstwahrscheinlich aus- und wieder einschalten, damit die SIM-Karte funktioniert.

Wichtig: WLAN dient ausschließlich dem Internetzugang

Die WLAN-Schnittstelle bietet keinen Internetzugang. Sie ist nur für die lokale Konfiguration des Geräts vorgesehen. Wenn Sie sich mit dem WLAN-Netzwerk des FWA710 verbinden:

• können Sie auf die Web-Konfigurationsoberfläche unter http://192.168.1.1zugreifen
• Sie haben keinen Zugang zum Internet
• Dies ist das erwartete Verhalten und keine Fehlfunktion

Verbinden Sie Ihr Gerät über Ethernet oder warten Sie, bis der FWA710 vollständig konfiguriert und online ist, um auf das Internet zuzugreifen.

Übersicht über die LAN-IP-Adressen des Zyxel FWA710

Bei der Erstinstallation oder nach dem Zurücksetzen des Zyxel FWA710 auf die Werkseinstellungen stellen Sie möglicherweise fest, dass Ihr Gerät eine IP-Adresse aus dem Subnetz 192.168.2.x erhält und nicht aus dem Subnetz 192.168.1.x, wie in einigen Versionen des Benutzerhandbuchs angegeben.

Der FWA710 verfügt über zwei separate LAN-Schnittstellen, jede mit ihrem eigenen Standard-Subnetz:

• WLAN (drahtlose Schnittstelle): 192.168.1.x
• Ethernet (kabelgebundene Schnittstelle): 192.168.2.x

Warum dies geschieht

Der FWA710 unterteilt seine LAN-Einstellungen in zwei Schnittstellengruppen:

• Standard – für das WLAN
• Bridge 1 – für das kabelgebundene LAN

Jede Gruppe verwendet einen anderen IP-Bereich. Wenn Sie eine Verbindung über ein Ethernet-Kabel herstellen, wird Ihrem Computer eine IP-Adresse aus dem Bereich 192.168.2.x zugewiesen. Wenn Sie eine Verbindung über WLAN herstellen, erhalten Sie eine IP-Adresse aus dem Bereich 192.168.1.x.

Schnittstelle	Standard-Subnetz	Schnittstellengruppe
WLAN	192.168.1.x	Standard
Ethernet (LAN)	192.168.2.x	Bridge 1

Zugriff auf den WEB-Konfigurator

Wichtig: Achten Siebeim Zugriff auf den Web-Konfigurator des FWA710 darauf, die richtige IP-Adresse entsprechend Ihrer Verbindungsart zu verwenden:

• Wenn Sie über WLAN verbunden sind, rufen Sie http://192.168.1.1auf
• Wenn Sie über Ethernet verbunden sind, rufen Sie http://192.168.2.1auf

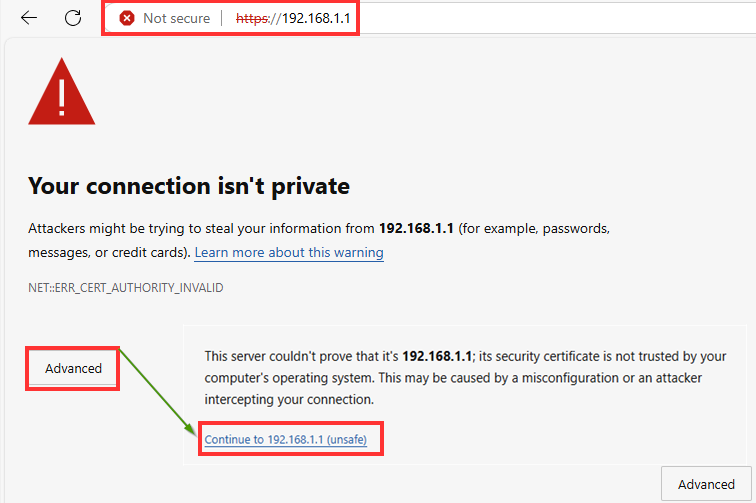

Um auf den Router zuzugreifen, öffnen Sie einen Browser und navigieren Sie zu 192.168.1.1 (diese IP-Adresse ist auch auf dem Aufkleber des Geräts angegeben oder kann über die Netzwerkeinstellungen Ihres Computers abgerufen werden).

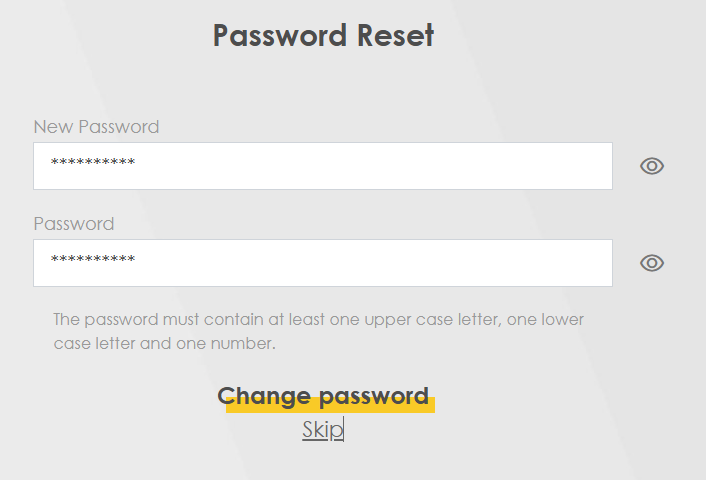

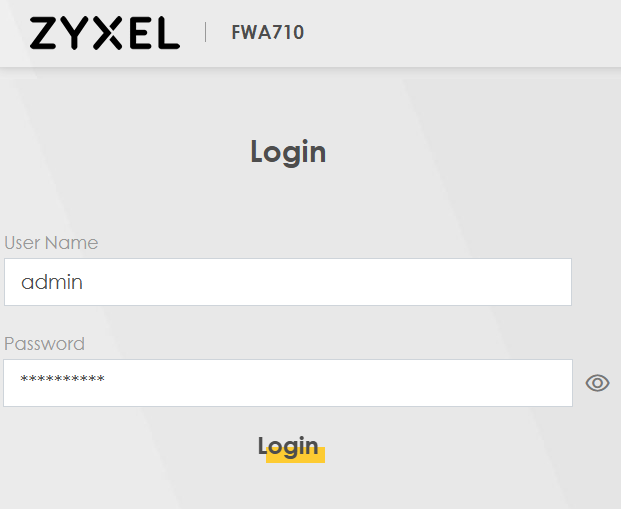

Im ersten Schritt fordert das System Sie auf, das Standardpasswort zu ändern; dieser Schritt ist obligatorisch. Ändern Sie das Passwort und melden Sie sich mit dem neuen Passwort bei der Web-GUI des Geräts an.

Im ersten Schritt fordert das System Sie auf, das Standardpasswort zu ändern; dies ist zwingend erforderlich. Ändern Sie das Passwort und melden Sie sich mit dem neuen Passwort bei der Web-GUI des Geräts an.

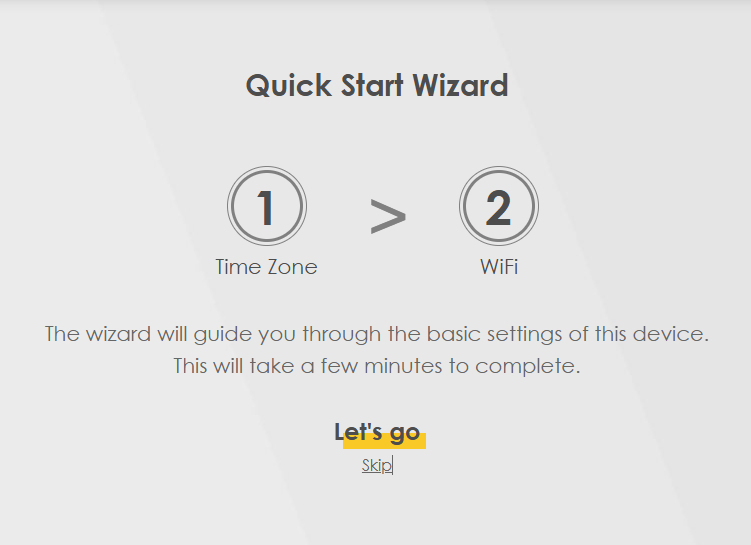

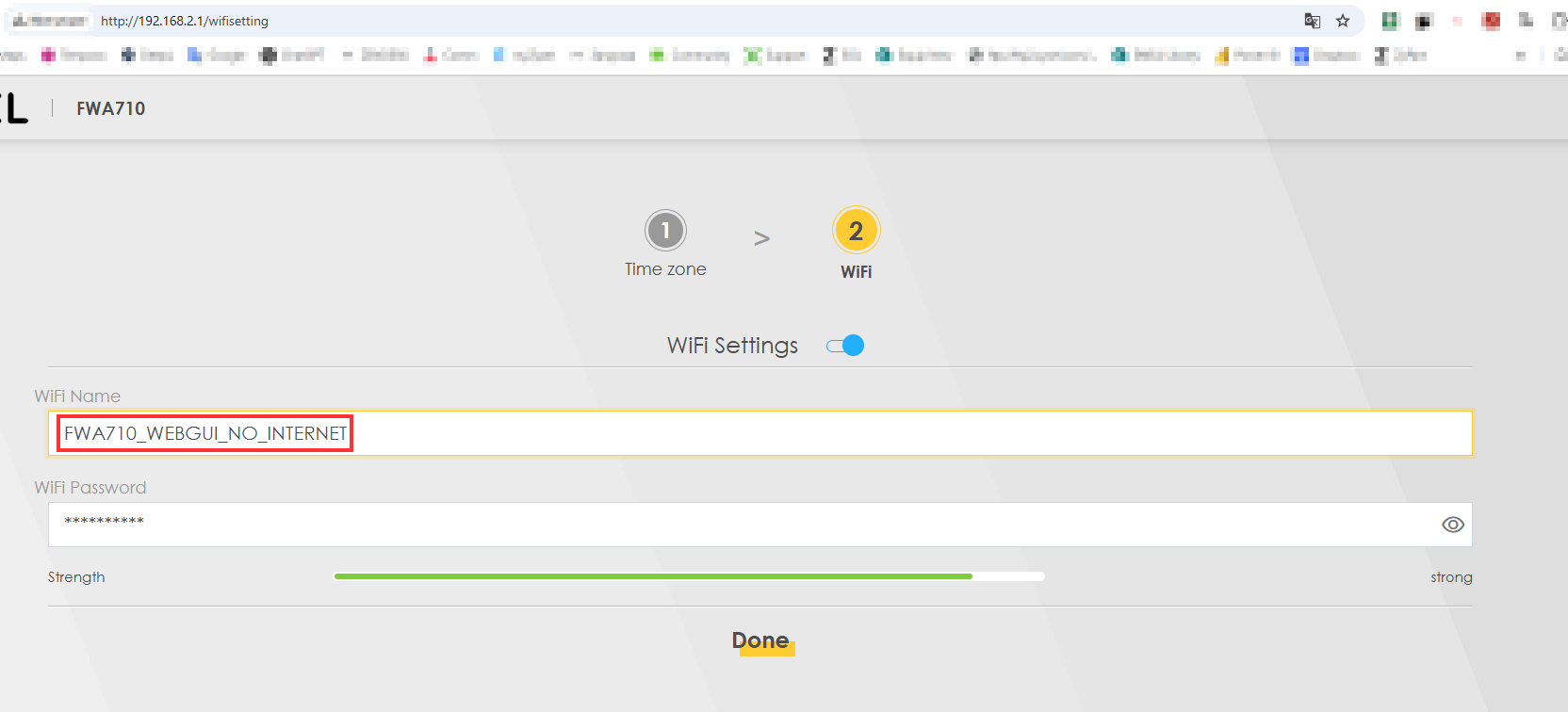

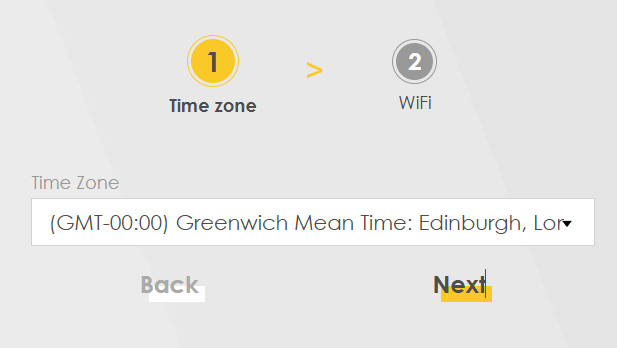

Befolgen Sie anschließend die Anweisungen und nutzen Sie den Assistenten, um grundlegende Geräteeinstellungen vorzunehmen, wie z. B. die korrekte Zeiteinstellung, die Umbenennung der SSID und die Änderung des WLAN-Passworts.

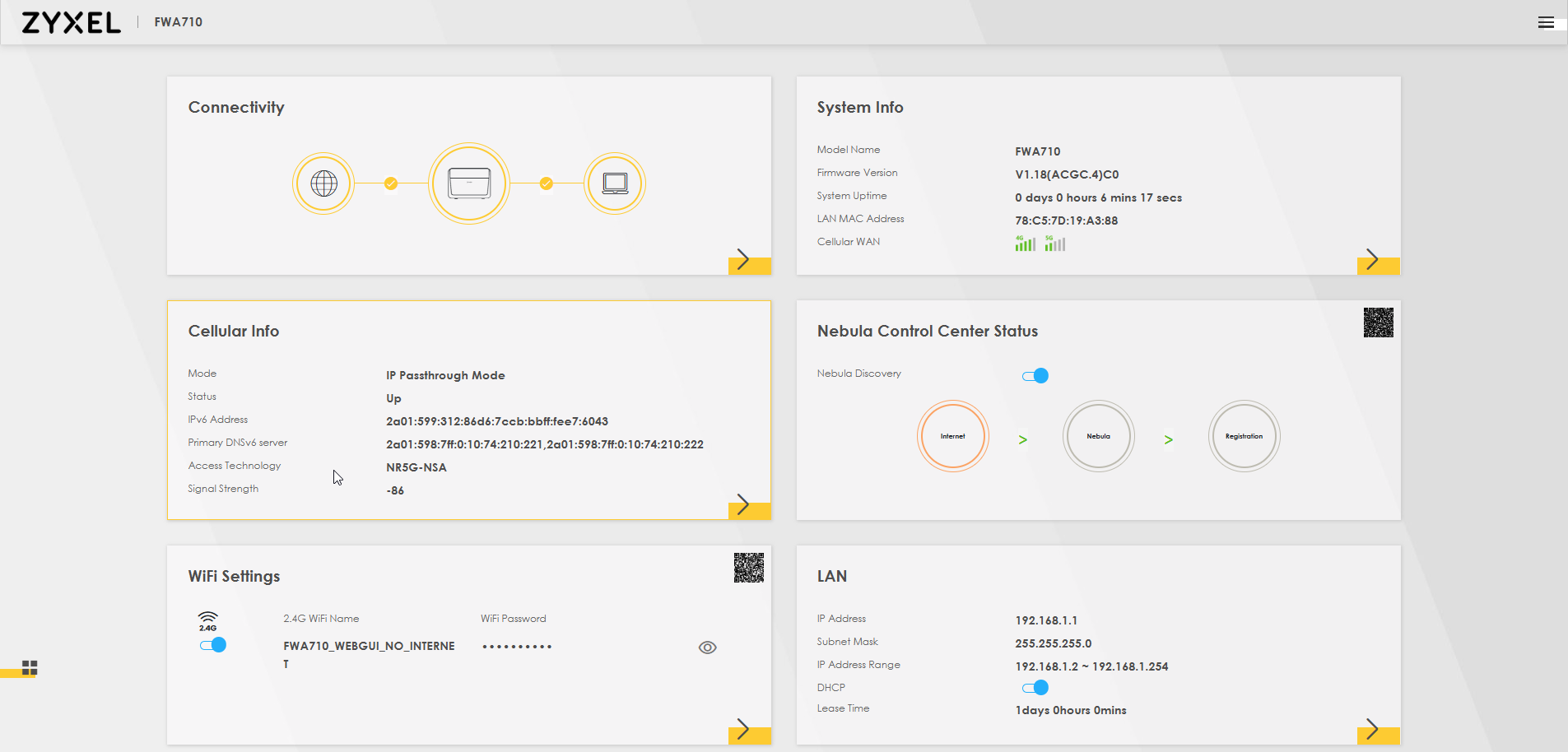

Das war’s – die Grundeinrichtung ist abgeschlossen, und Sie können nun über eine kabelgebundene Verbindung auf das Internet zugreifen. Die WLAN-Schnittstelle bietet keinen Internetzugang. Sie ist nur für die lokale Konfiguration des Geräts vorgesehen.

Physische Installation und

FWA710 unter Nebula-Steuerung hinzufügen

• Wie fügen Sie FWA505 unter Nebula hinzu?
• Welche Funktionen und Vorteile erhalten Sie danach?
• Die vollständige Anleitung finden Sie hier: Zyxel FWA-Serie [Nebula] – Hinzufügen eines mobilen Routers der FWA-Serie zu Nebula
