Legacy USG - Konfigurieren Sie 2 WAN-Verbindungen mit demselben VLAN

Problem:

"Ich kann nicht zwei PPP-Schnittstellen mit demselben VLAN als Basisschnittstelle einrichten!"

Lösung:

Wenn Sie mit dem Problem konfrontiert sind, dass Sie mehr als eine VLAN-getaggte PPPoE-Verbindung haben und beide dieselbe VLAN-ID verwenden (in diesem Beispiel: Deutsche Telekom - VLAN 7), müssen Sie einen Switch verwenden, um eine der Verbindungen zu enttaggen.

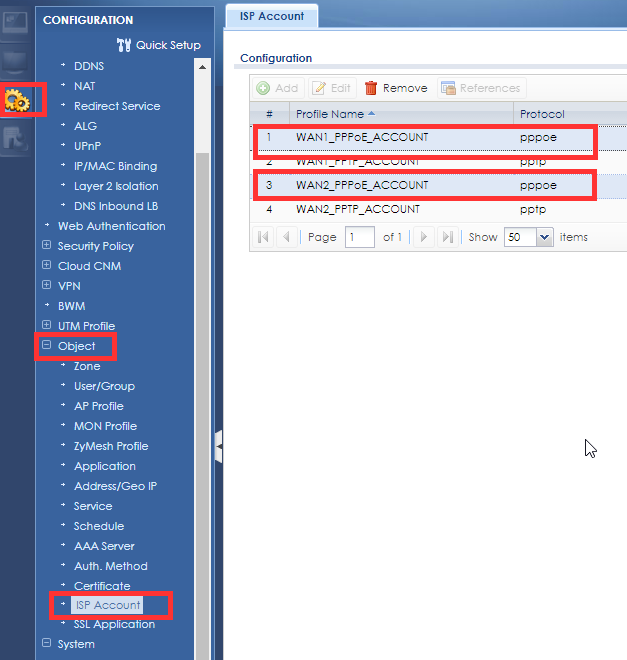

Um einige Vorkonfigurationen vorzunehmen, werden wir die ISP-Konten einrichten. Dazu gehen Sie bitte zu Konfiguration > Objekt > ISP-Konto und fügen Sie eines der vorhandenen PPPoE-Konten hinzu oder verwenden Sie eines der vorhandenen Konten, um die Zugangsdaten Ihres ISP einzugeben. Wiederholen Sie dies bitte für die zweite Verbindung.

VLAN-Konfiguration

Für die zweite Verbindung benötigen Sie einen Switch, um das VLAN freizugeben. In diesem Knowledgebase-Artikel wird beschrieben, wie Sie VLANs auf einem Zyxel-Switch verwalten können.

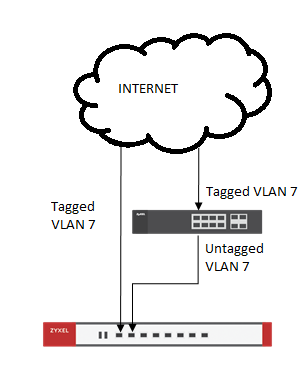

Der Aufbau ist wie folgt:
Die Verbindung vom Internet/Modem zum Switch ist mit VLAN7 getaggt. Die Verbindung vom Switch zum USG muss nicht getaggt sein (VLAN7).

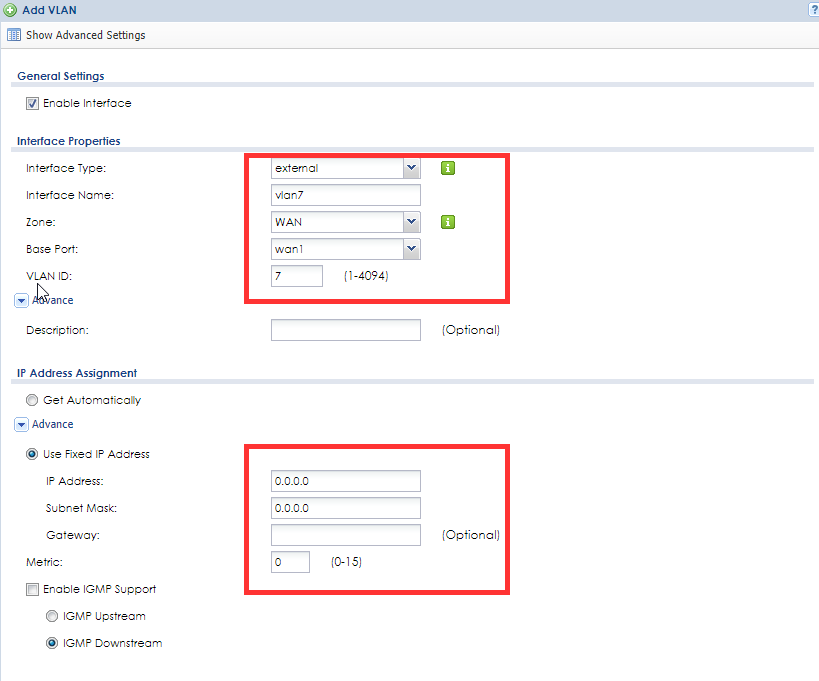

In der USG gehen Sie zu Configuration > Interfaces > VLAN und klicken Sie auf "Add", um ein neues VLAN wie folgt zu erstellen:

Als "Base Port" wählen Sie bitte den Port der USG (an dem die ISP-Verbindung eingesteckt ist) ab USG310.

Einrichten von Internetverbindungen

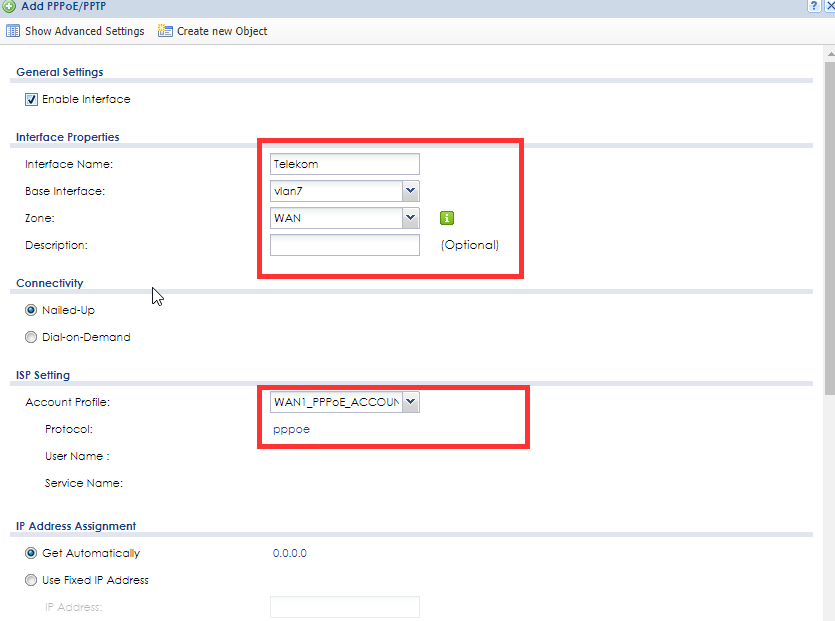

Gehen Sie zu Konfiguration > Netzwerk > Schnittstelle > PPP und klicken Sie auf Hinzufügen.

Sie sollte wie folgt eingerichtet werden:

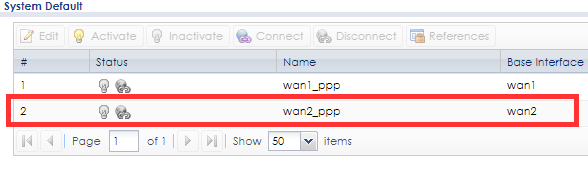

Für die zweite Verbindung kann eine Standardverbindung des Systems verwendet werden. Achten Sie jedoch darauf, dass Sie eine Verbindung verwenden, die nicht denselben Basisport wie das VLAN nutzt. In diesem Beispiel haben wir den Basisanschluss WAN1 für VLAN7 verwendet. Das bedeutet, dass Sie jetzt WAN2 verwenden müssen:

Sie haben nun zwei VLAN-basierte Internetverbindungen eingerichtet.
