Netzwerk-Switch - Konfigurieren Sie RSTP (Rapid-Spanning-Tree-Protocol) in einer Ringtopologie

Wichtiger Hinweis:
Sehr geehrte Kundin, sehr geehrter Kunde, bitte beachten Sie, dass wir maschinelle Übersetzung verwenden, um Artikel in Ihrer Landessprache bereitzustellen. Es kann sein, dass nicht alle Texte korrekt übersetzt werden. Wenn Sie Fragen oder Unstimmigkeiten bezüglich der Richtigkeit der Informationen in der übersetzten Version haben, lesen Sie bitte den Originalartikel hier:Originalversion

Dieses Beispiel zeigt Administratoren, wie sie RSTP (Rapid Spanning Tree Protocol) in der Ringtopologie einrichten, um Netzwerkredundanz zu implementieren.


Konfigurieren von RSTP in einer Ringtopologie


1. Konfigurieren von RSTP in einer Ringtopologie

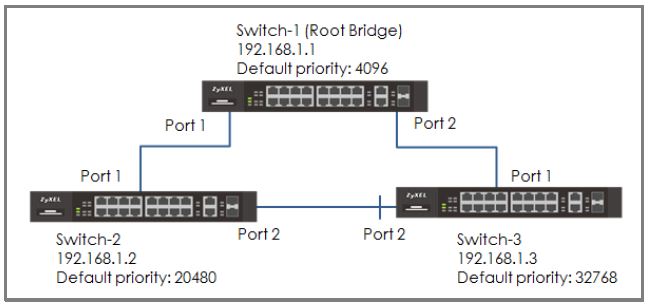

Hinweis! Stellen Sie sicher, dass die Verbindung zwischen Switch-2 und Switch-3 nicht angeschlossen ist, um unbeabsichtigte Schleifen zu vermeiden, bevor Sie die RSTP-Einrichtung abschließen.

1.1 Einrichten von Switch-1

Rufen Sie die Web-GUI auf und gehen Sie zu

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

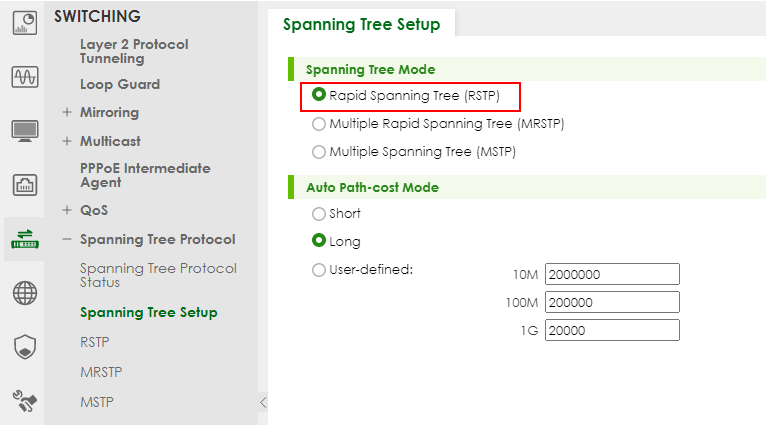

Überprüfen Sie, ob es sich bei der Spanning Tree-Konfiguration um Rapid Spanning Tree handelt. Wenn nicht, wählen Sie sie aus und klicken Sie auf "Übernehmen".

3. Einrichten von Switch-1: Öffnen Sie die Web-GUI und gehen Sie zu:

SWITCHING > Spanning Tree Protocol > RSTP

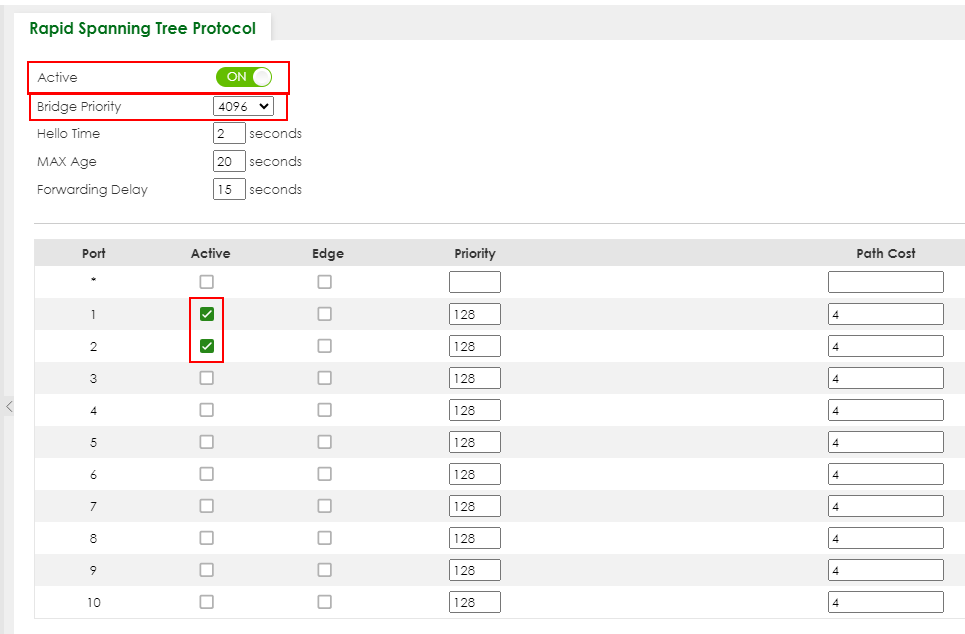

Markieren Sie dann das Kästchen "Aktiv". Stellen Sie die Brückenpriorität = 4096 ein. Aktivieren Sie Anschluss 1, 2. Klicken Sie auf "Übernehmen".

1.2 Einrichten von Switch-2

1. Rufen Sie die Web-GUI auf und gehen Sie zu:

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

Prüfen Sie, ob es sich bei der Spanning Tree-Konfiguration um Rapid Spanning Tree handelt. Wenn nicht, wählen Sie sie aus und klicken Sie auf "Übernehmen".

2. Richten Sie RSTP ein, indem Sie zu navigieren:

SWITCHING > Spanning Tree Protocol > RSTP

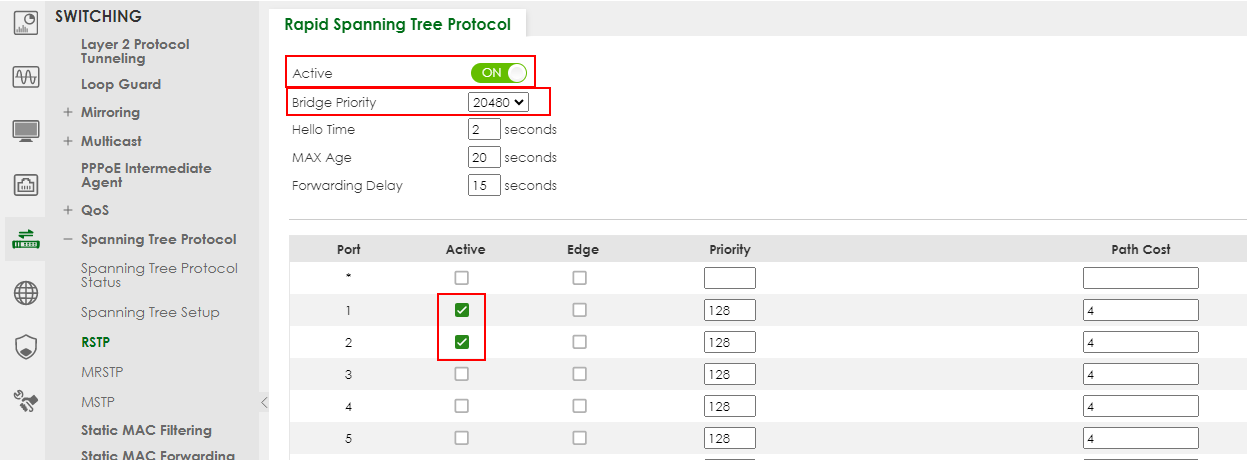

AktivierenSie das Kontrollkästchen "Aktiv". Setzen Sie die Brückenpriorität = 20480. Aktivieren Sie Anschluss 1, 2. Klicken Sie auf "Übernehmen".

1.3 Einrichten von Switch-3

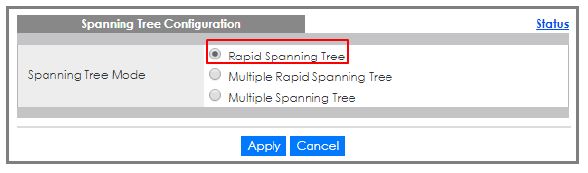

Öffnen Sie die Web-GUI und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree Protocol > Konfiguration. Überprüfen Sie, ob es sich bei der Spanning Tree-Konfiguration um Rapid Spanning Tree handelt. Wenn nicht, wählen Sie es aus und klicken Sie auf "Übernehmen".

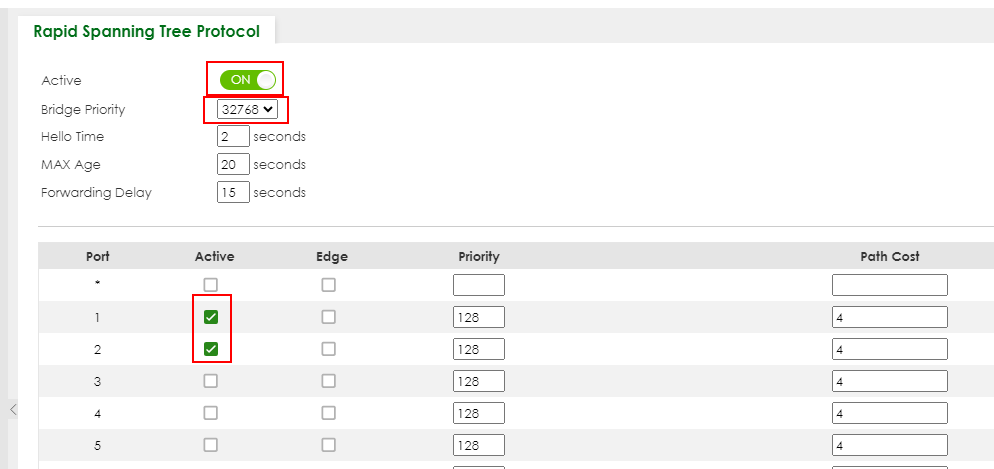

4. Richten Sie Switch-3 ein: Öffnen Sie die Web-GUI und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree Protocol > RSTP. Markieren Sie das Kästchen "Aktiv". Stellen Sie die Brückenpriorität = 32768 ein. Aktivieren Sie Anschluss 1, 2. Klicken Sie auf "Übernehmen".

  1. Verbinden Sie schließlich die Verbindung zwischen Switch-2 und Switch-3.

1.4 Testen Sie das Ergebnis

  • Überprüfen Sie den Status von Switch-1:

Gehen Sie zu:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

Die Root-Bridge-ID und die Our-Bridge-ID sollten identisch sein. Das bedeutet, dass Switch-1 die Root-Bridge ist. Sowohl Port 1 als auch Port 2 sollten sich im FORWARDING-Zustand befinden, während ihre beiden Port-Rollen Designated Ports sind.

* Alte GUI

Überprüfen Sie den Status von Switch-2

Gehe zu:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

und überprüfen Sie den Portstatus von Switch-2. Port 1 sollte der Root-Port im FORWARDING-Status sein, während Port 2 ein Designated Port sein sollte, der sich ebenfalls im FORWARDING-Status befindet.

* Alte GUI

Überprüfen Sie den Status von Switch-3

Gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree und überprüfen Sie den Port-Status von Switch-3. Port 1 sollte der Root Port im FORWARDING Status sein, während Port 2 ein Alternate Port im DISCARDING Status ist.



Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) Konfigurieren von RSTP in einer Ringtopologie (Legacy GUI)

  1. Stellen Sie sicher, dass die Verbindung zwischen Switch-2 und Switch-3 nicht angeschlossen ist, um unbeabsichtigte Schleifen zu vermeiden, bevor Sie die RSTP-Einrichtung abschließen.
  2. Einrichten von Switch-1: Rufen Sie die Web-GUI auf und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree Protocol > Konfiguration. Überprüfen Sie, ob es sich bei der Spanning Tree-Konfiguration um Rapid Spanning Tree handelt. Wenn nicht, wählen Sie es aus und klicken Sie auf "Übernehmen".

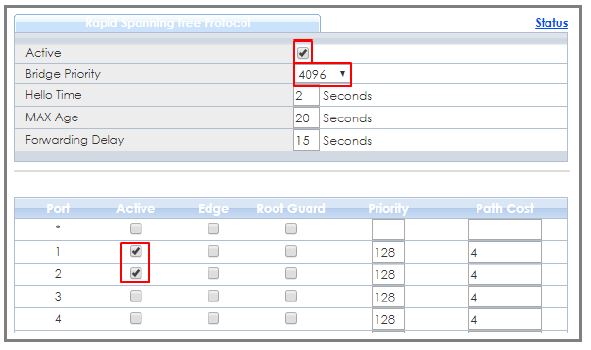

  3. Einrichten von Switch-1: Öffnen Sie die Web-GUI und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree Protocol > RSTP. Markieren Sie das Feld "Aktiv". Stellen Sie die Brückenpriorität = 4096 ein. Aktivieren Sie Anschluss 1, 2. Klicken Sie auf "Übernehmen".
  4. Einrichten von Switch-2: Öffnen Sie die Web-GUI und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree Protocol > Konfiguration. Überprüfen Sie, ob es sich bei der Spanning Tree-Konfiguration um Rapid Spanning Tree handelt. Wenn nicht, wählen Sie es aus und klicken Sie auf "Übernehmen".

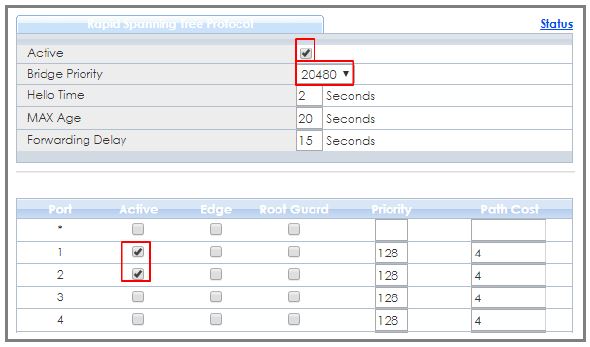

  5. Einrichten von Switch-2: Öffnen Sie die Web-GUI und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree Protocol > RSTP. Markieren Sie das Feld "Aktiv". Stellen Sie die Brückenpriorität = 20480 ein. Aktivieren Sie Anschluss 1, 2. Klicken Sie auf "Übernehmen".
  6. Einrichten von Switch-3: Öffnen Sie die Web-GUI und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree Protocol > Konfiguration. Überprüfen Sie, ob es sich bei der Spanning Tree-Konfiguration um Rapid Spanning Tree handelt. Wenn nicht, wählen Sie es aus und klicken Sie auf "Übernehmen".

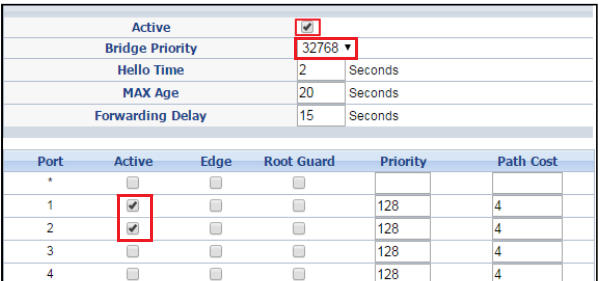

  7. Einrichten von Switch-3: Öffnen Sie die Web-GUI und gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree Protocol > RSTP. Markieren Sie das Kästchen "Aktiv". Stellen Sie die Brückenpriorität = 32768 ein. Aktivieren Sie Anschluss 1, 2. Klicken Sie auf "Übernehmen".
  8. Verbinden Sie schließlich die Verbindung zwischen Switch-2 und Switch-3.

2. Testen Sie das Ergebnis

  • Überprüfen Sie den Status von Switch-1: Gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree Protocol. Die Root-Bridge-ID und die Our-Bridge-ID sollten übereinstimmen. Dies bedeutet, dass Switch-1 die Root-Bridge ist. Sowohl Port 1 als auch Port 2 sollten sich im FORWARDING-Zustand befinden, während ihre beiden Port-Rollen Designated Ports sind.
  • Überprüfen Sie den Status von Switch-2: Gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree und überprüfen Sie den Portstatus von Switch-2. Port 1 sollte der Root-Port im FORWARDING-Status sein, während Port 2 ein Designated Port sein sollte, der sich ebenfalls im FORWARDING-Status befindet.


  • Überprüfen Sie den Status von Switch-3: Gehen Sie zu Menü > Erweiterte Anwendung > Spanning Tree und überprüfen Sie den Port-Status von Switch-3. Port 1 sollte der Root-Port im FORWARDING-Status sein, während Port 2 ein Alternate Port im DISCARDING-Status ist.


3. Was könnte schief gehen

  • Wenn Ihre Root Bridge nicht das Gerät ist, das Sie erwartet haben:
  1. Verringern Sie die Spanning-Tree-Priorität dieses Geräts.
  2. Erhöhen Sie die Spanning-Tree-Priorität der anderen Geräte.
  • Der Switch mit der NIEDRIGSTEN Brückenpriorität wird die Root-Bridge sein. Bei gleicher Priorität wird der Switch mit der NIEDRIGSTEN MAC-Adresse zur Root-Bridge.
  • Wenn es nicht möglich ist, auf die Verwaltung der Switches zuzugreifen und die Port-LEDs des Switches ständig blinken, können Sie den Verwaltungszugriff wiederherstellen, indem Sie alle redundanten Verbindungen entfernen oder trennen, um den Ring zu unterbrechen.
    Dies geschieht häufig, bevor Spanning Tree auf den Geräten konfiguriert ist oder wenn Spanning Tree falsch konfiguriert ist.
