Magic Office Quad-Band-Repeater – Verbreiten Sie das Mobilfunksignal in Ihrem Büro!

Auf dem heutigen wettbewerbsintensiven Markt ist eine zuverlässige Mobilfunkabdeckung für Unternehmen wie Restaurants, Einzelhandelsgeschäfte und Lagerhäuser unverzichtbar geworden – insbesondere in Gebieten mit schlechter Signalqualität. Kunden erwarten nahtlose Konnektivität, und ein schwaches Mobilfunksignal kann ihr Erlebnis ebenso beeinträchtigen wie die Qualität eines Produkts oder einer Dienstleistung.

Dieser Artikel stellt die neue „Magic Office“-Lösung für die Mobilfunkabdeckung in Innenräumen von Zyxel vor, die entwickelt wurde, um Signalprobleme in schwierigen Umgebungen zu lösen. Wir führen Sie durch die Installation, Einrichtung und Fehlerbehebung dieses innovativen Produkts, das mithilfe eines 5G-Signals über strategisch platzierte Antennen ein Netzwerk über mehrere Räume hinweg aufbaut. Nach Abschluss der Einrichtung verfügen Sie über ein robustes mobiles Indoor-Netzwerk, das sicherstellt, dass Ihr Unternehmen vernetzt und erreichbar bleibt, und so sowohl die Kundenzufriedenheit als auch die Kundenbindung verbessert.

Das MagicOffice mit einer Abdeckungsfläche von bis zu 900 Quadratmetern ist die beste Lösung.

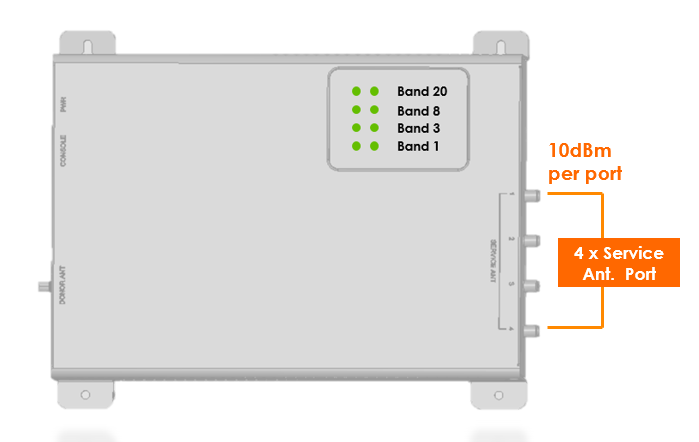

Einsatzbereiche Für kleine Büros, Bars, Restaurants oder Geschäfte, die eine Verbesserung der Mobilfunkabdeckung in Innenräumen benötigen Bis zu 900 m² Abdeckung Vorteile Unterstützung von 2G, 3G, 4G, 5G-NRFDD und NB-IoT Gleichzeitige Unterstützung von 4 Frequenzbändern (B1, 3, 8, 20) Garantierte Sprach- und Datenleistung Sorgenfreie Installation mit einem ausgewählten Werkzeugsatz Wählen Sie das Modell, das am besten zu Ihrer Umgebung passt. Einfache Abdeckungsplanung 4 x SMA-Antennenanschlüsse, jeder deckt eine Fläche von 15 x 15 m mit einem 25 m langen flexiblen Koaxialkabel ab.

Maximieren Sie sofort die Mobilfunksignale in Innenräumen und erweitern Sie die Abdeckung

Die Installation der Spenderantenne ist für eine Mobilfunk-Repeater-Lösung entscheidend, da die Signalstärke und -qualität des Spenders einen erheblichen Einfluss auf die Signalabdeckung in Innenräumen, die Gesprächsqualität und die Datenübertragungsleistung haben.
Für Systemintegratoren im IBS-Bereich sind die Messung des Spendersignals und die Antenneninstallation grundlegende Aufgaben; für IT-basierte Systemintegratoren können diese Aufgaben jedoch komplex sein, da sie in der Regel einen HF-Spezialisten erfordern, der eine Standortbegutachtung für die Bereitstellung durchführt.
Dank intelligenter Systemfunktionen wie automatischer Verstärkungsregelung (AGC), Schwingungsvermeidung und automatischer Pegelanpassung sowie intuitiver und übersichtlicher LED-Anzeigen am MagicOffice Repeater sind die Messung des Donor-Signals und die Installation des Repeaters nun kinderleicht.
Dieses Dokument enthält eine Schritt-für-Schritt-Anleitung für die Installation von MagicOffice, einschließlich der Auswahl der Donor-Antenne, der Identifizierung des Donor-Signals, der Installation der Donor-Antenne und der Service-Antenne sowie der Erkennung der LED-Anzeigen, um den MagicOffice-Repeater sofort online und betriebsbereit zu machen.

Auswahl einer Spenderantenne
Richtantenne für den Außenbereich (Yagi- oder Log-Periodische Antenne)

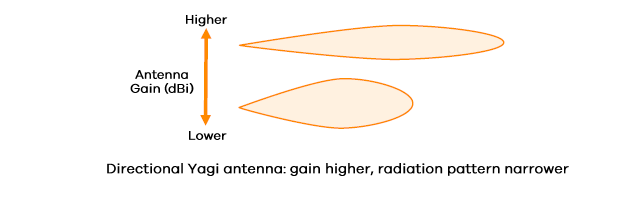

Die Richtantenne vom Typ Yagi sendet oder empfängt Signale aus einer bestimmten Richtung. Sie eignet sich ideal als Spenderantenne für die Kommunikation mit einer weit entfernten Basisstation (BTS) oder perfekt für Gebiete mit sehr schwacher Signalabdeckung. Andererseits ist der Antennengewinn aufgrund ihrer Richtcharakteristik höher, und ihr Sendestrahl ist viel schmaler und fokussierter.
Wenn die Installation also in einem ländlichen Gebiet mit sehr schwachem Signal erfolgt, z. B. bei nur einem Signalbalken, oder bei einer Co-Location-Bereitstellung mit mehreren Netzbetreibern, bei der ein bestimmter Netzbetreiber ein schwächeres Signal liefert als die anderen:

In diesen Szenarien bietet die Richtantenne Vorteile, da sie auf die BTS mit dem schwächeren Signal ausgerichtet werden kann.

Wenn das Donorsignal im Außenbereich jedoch eine gute Signalstärke und -qualität aufweist, z. B. 3 Balken, oder wenn die Signalunterschiede zwischen mehreren Betreibern recht ausgeglichen sind, wäre die Wahl einer Richtantenne als Donorantenne ein Nachteil für die Installation. Eine Außen-Panelantenne wäre die bessere Option.

Außen-Panel-Antenne
Eine Außen-Panel-Antenne ist ebenfalls eine Art Richtantenne.

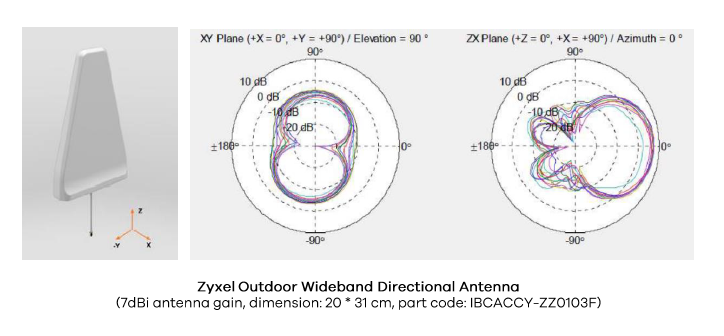

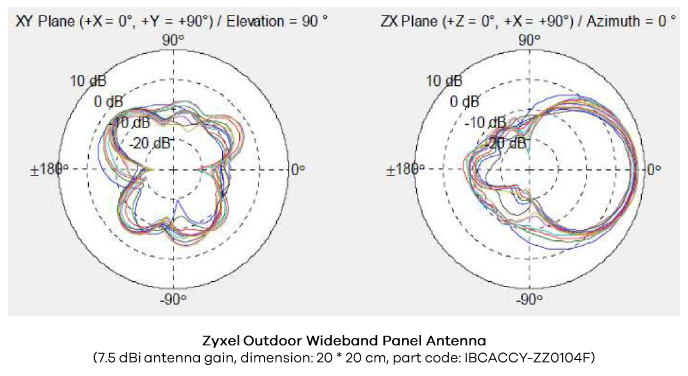

Im Gegensatz zu einer Yagi-Richtantenne, die über einen fokussierten Sendestrahl verfügt (z. B. hat die ZX-Ebene einen engeren horizontalen Winkel und die XY-Ebene einen geringeren vertikalen Winkel für das Senden und Empfangen von Signalen) und eine sorgfältige Ausrichtung der Antenne erfordert, um das BTS-Signal gut zu empfangen, hat die Panel-Antenne einen breiteren Strahl für das Senden und Empfangen von Signalen.

Wenn ein Außensignal eine gute Signalstärke aufweist oder die Signalunterschiede zwischen mehreren Netzbetreibern ausgeglichen sind, würde die Wahl einer Außen-Panelantenne Zeit und Aufwand für die Ausrichtung der Antenne sparen.

Suche nach einem geeigneten Standort für die Installation der Donor-Antenne

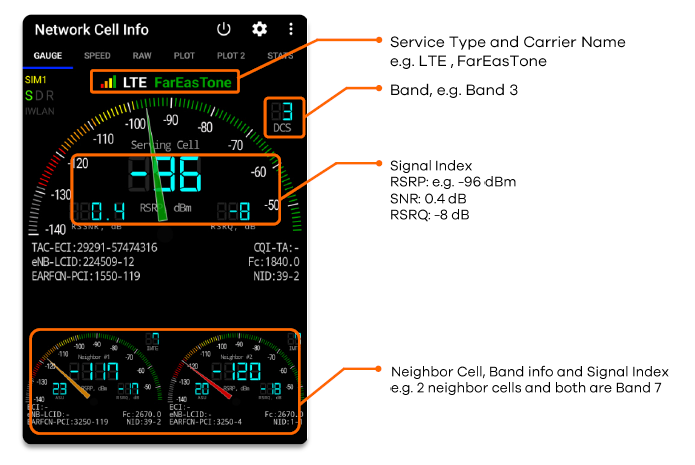

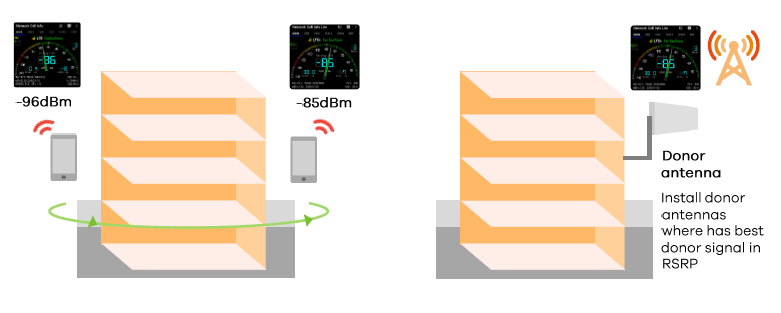

Option 1: Android-App „Network Cell Info“

* Bereiten Sie 1 oder 2 Android-Smartphones mit Dual-SIM-Unterstützung und SIM-Karten verschiedener Betreiber
für eine Standortanalyse vor.

* Gehen Sie um das Gebäude herum

* Die Signalunterschiede zwischen den Anbietern
und stellen Sie sicher, dass der beste Sender weniger als 20 dB
Signalstandort mit Android sicherstellen, dass die Ausgangsleistung
App „Netzwerk-Zelleninfo“. Leistung.

Option 2: Spektrumanalysator (z. B. RF Explorer von Seeed Studio) sowie die Website „Spectrummonitoring.com“
Verwenden Sie bei der Signalmessung bitte eine Richtantenne, die an den Spektrumanalysator angeschlossen ist, und stellen Sie den Zielfrequenzbereich für die Beobachtung ein. Konzentrieren Sie sich bei der Repeater-Installation auf die „Downlink“-Frequenz.

Es ist nicht notwendig, sich auf den „Uplink“ zu konzentrieren, da die Software der Repeater die Uplink-Frequenz automatisch verwaltet.

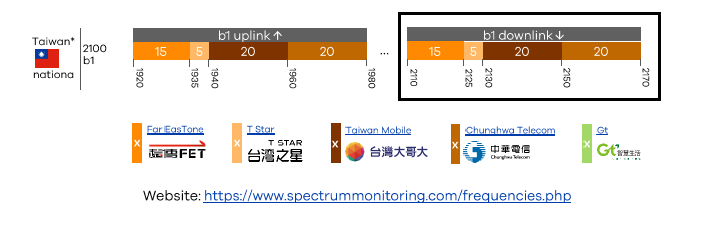

Im folgenden Beispiel wird B1 2100 MHz dargestellt.

Das FarEasTone-Signal befindet sich auf der linken Seite des Frequenzbereichs, und auf dem Spektrumdiagramm ist zu sehen, dass das FarEasTone-Signal an dieser Stelle schwächer ist.

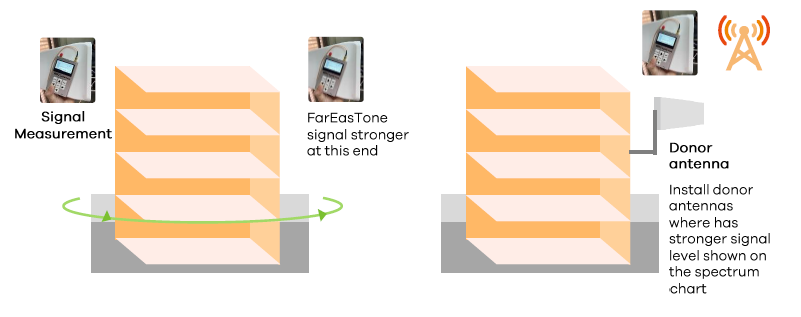

* Gehen Sie um das Gebäude herum und

* Der Signalabstand zwischen den Trägern sollte
das beste Donorsignal finden, das weniger als 20 dB betragen sollte, um
den Standort mit der ausgewogenen Ausgangsleistung des Spectrum Analyzers zu finden.
Analysator.

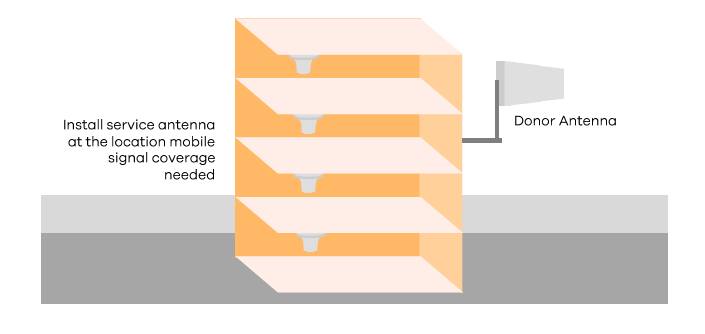

Bestimmen Sie den Standort der Serviceantenne.

Eine Faustregel für die Installation der Serviceantenne lautet: Identifizieren Sie den Standort, an dem eine Verbesserung der Mobilfunkabdeckung erforderlich ist, versuchen Sie, den Abstand zwischen der Spender- und der Serviceantenne so weit wie möglich zu maximieren, oder schaffen Sie eine stärkere Isolierung zwischen den Spender- und Serviceantennen, z. B. durch den Einsatz von massivem Material zwischen den Antennen oder durch Ausrichtung des Antennenmusters in die entgegengesetzte Richtung.

Der MagicOffice kann so seine Systemverstärkung maximieren, und Mobilfunknutzer profitieren von der größeren Abdeckung der Serviceantenne im Innenbereich.

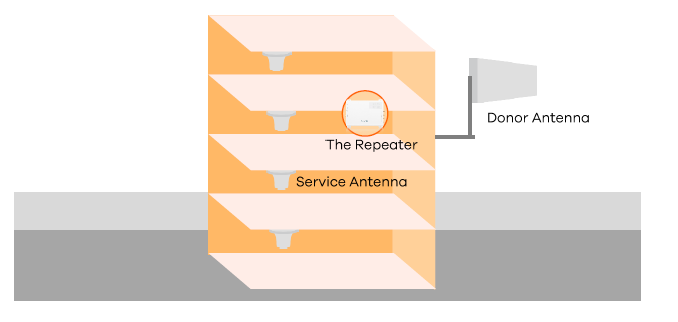

Montieren Sie den MagicOffice-Repeater

Ermitteln Sie die Kabel-Längen der Service-Antennen, die symmetrisch sind, und installieren Sie den Repeater in der Nähe einer Steckdose.

Schalten Sie den Repeater zu diesem Zeitpunkt noch nicht ein.

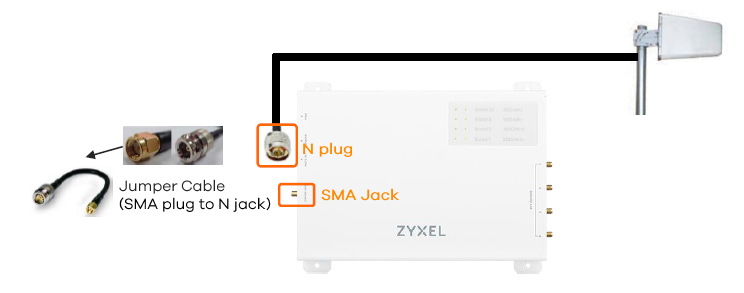

Verkabelung der Spenderantenne

Bei der Installation einer Spenderantenne sollte die Höhe des Aufstellungsortes im 5. Stock oder darunter liegen und der Standort sollte nach Möglichkeit frei von Hindernissen sein.

BTS-Antennen haben einen Neigungswinkel von etwa 6 bis 8 Grad nach unten, und wenn sich das Signal ausbreitet und von Gebäuden reflektiert wird, befindet sich das Signal in der Nähe des 4. Stockwerks.

Folglich sollte die optimale Höhe der Spenderantenne für einen guten Empfang des Spendersignals nicht höher als das 5. Stockwerk sein.

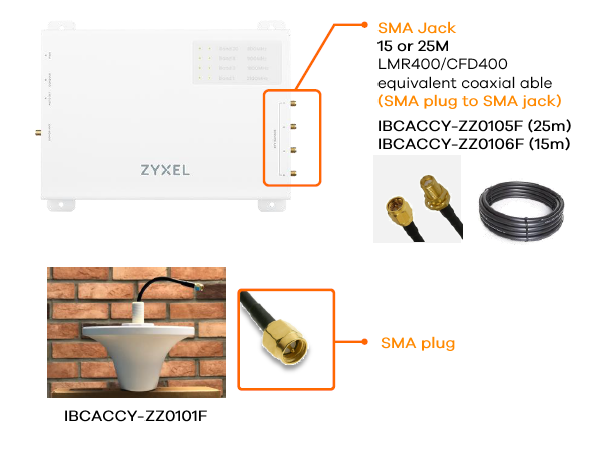

Installieren Sie Serviceantennen
Verwenden Sie nach Möglichkeit Koaxialkabel mit einer Impedanz von 50 Ohm, um Kabelverluste zu minimieren.

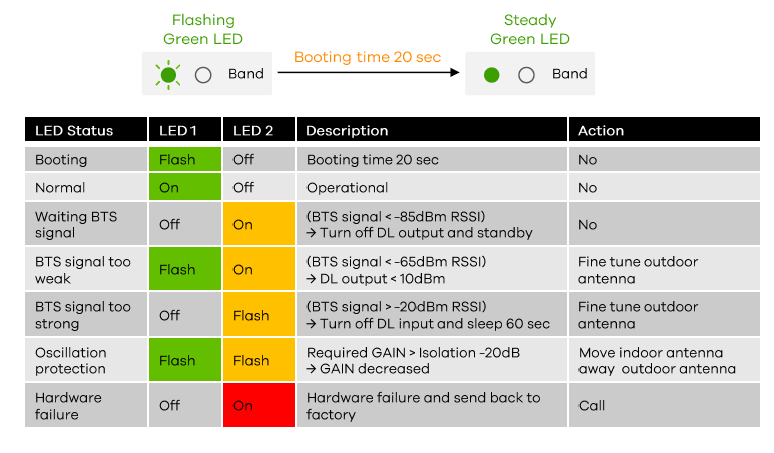

Überprüfen Sie den LED-Status von MagicOffice und optimieren Sie die Antenne

Schalten Sie den Repeater ein; der Repeater leitet das Mobilfunksignal automatisch weiter und verstärkt es.

Das MagicOffice-System arbeitet automatisch und erkennt das BTS-Signal sowie die Systemisolierung.

Sobald die LED dauerhaft grün leuchtet, leitet das System das Mobilfunksignal automatisch weiter und verstärkt es.

Häufige Probleme

Der LED-Status zeigt an, dass das BTS-Signal zu schwach oder zu stark ist; bitte feineinstellen oder die Ausrichtung der Spenderantenne anpassen, bis die LED1 des Bandes durchgehend grün leuchtet.

Das BTS-Signal ist zu schwach; wenn eine gerichtete Yagi-Antenne verwendet wird, prüfen Sie bitte, ob die Richtantenne höher montiert werden kann, und versuchen Sie, die Ausrichtung der Antenne durch horizontales Drehen der Spenderantenne zu verändern; prüfen Sie anschließend, ob die LED dauerhaft grün leuchtet.

Bei zu starkem BTS-Signal richten Sie die Antenne bitte in die entgegengesetzte Richtung aus, um die Signalstärke zu verringern, oder verwenden Sie eine Omni-Antenne mit geringerer Verstärkung als Spenderantenne.
Der LED-Status zeigt „Oscillation Protection“ an. Dies bedeutet, dass die Spenderantenne und die Serviceantenne nicht weit genug voneinander entfernt sind; es besteht keine ausreichende Isolation für das MagicOffice-System.

Eine mögliche Option ist, die Service-Antenne an einen Ort zu verlegen, an dem sich massive Materialien befinden, z. B. eine Betonwand zwischen der Service- und der Spenderantenne, oder eine Innenraum-Panelantenne zu verwenden, die in die entgegengesetzte Richtung der Spenderantenne ausgerichtet ist.
