Wichtiger Hinweis: |
Dieser Artikel zeigt Ihnen, wie Sie Ihren neuen XMG1930-Switch [im eigenständigen Modus, für Nebula klicken Sie hier ] über den Setup-Assistenten einrichten und installieren, der angezeigt wird, wenn Sie sich zum ersten Mal am Switch anmelden. Diese Anleitung zeigt, wie Sie diesen Assistenten durchlaufen, um Basic (IP-Adresse, Administratorkennwort, SNMP, Link Aggregation (LAG)), Schutz (Loop Guard, Broadcast Storm Control), VLAN und QoS (Quality of Service) zu konfigurieren.

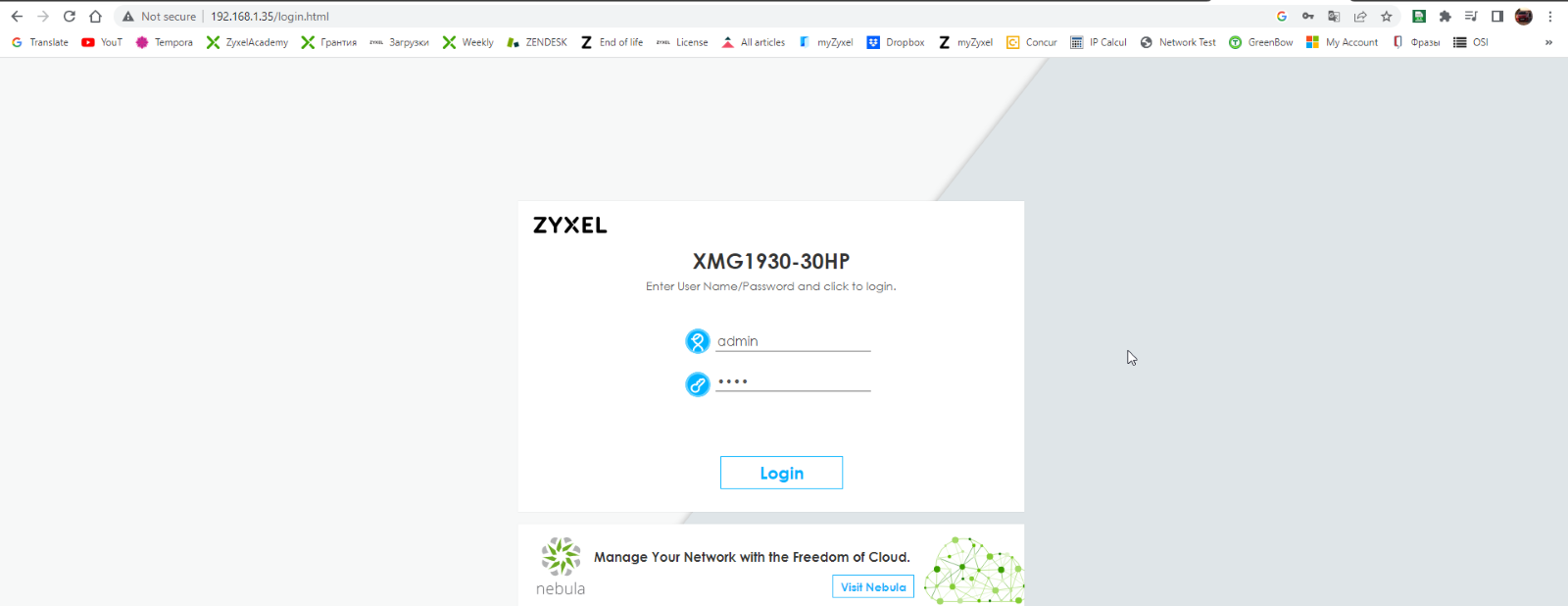

Beginnen wir damit, uns mit Ihrem Webbrowser beim Switch anzumelden, um https://192.168.1.1 einzugeben, und geben Sie dann Ihre Anmeldeinformationen ein: Benutzername: admin und das Standardkennwort: 1234
Wenn Sie sich nicht am Switch anmelden können, lesen Sie bitte diesen Artikel .

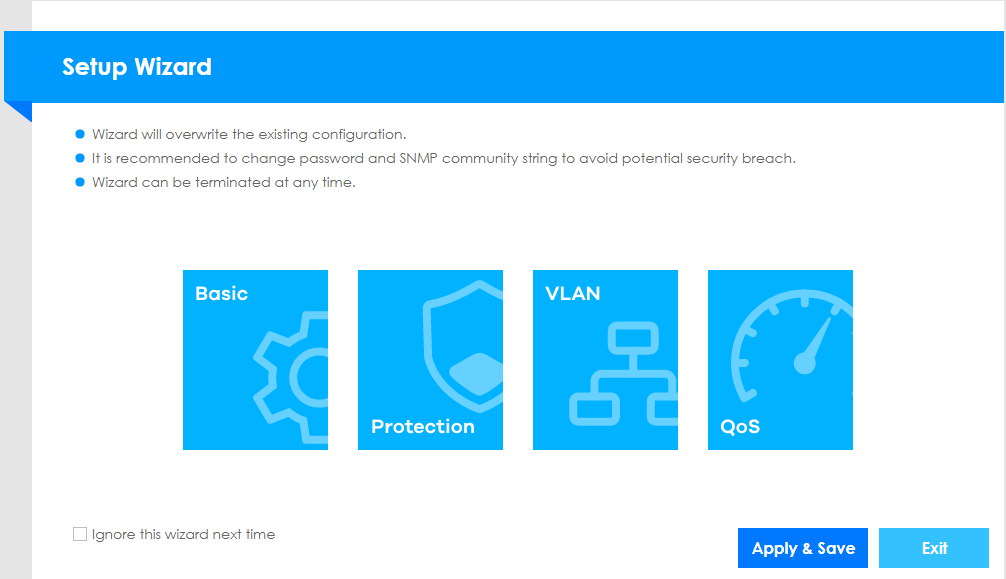

Sie haben nun den Einrichtungsassistenten erreicht.
Inhaltsverzeichnis
1) Grundlegend
1.1 IP einrichten
1.2 Administratorkennwort und SNMP
1.3 Link-Aggregation
1.3.3 Link-Aggregation konfigurieren
2) Schutz
2.1 Schleifenschutz
2.2 Broadcast-Sturmkontrolle
3) VLAN konfigurieren
3.1 Ports auswählen und VLAN-ID zuweisen
3.2 VLAN-Konfigurationsschritte
3.2.1 Erstellen Sie bis zu 5 VLANs durch Eingabe der VLAN-ID (2-4094)
3.2.2 Wählen Sie Ports aus und geben Sie die VID für die Zuweisung von VLAN-Mitgliedern ohne Tags an
3.2.3 Wählen Sie Ports aus, die für alle VLANs Trunk-getaggte Portmitglieder sein sollen
4) QoS (Dienstqualität)
1) Grundlegend

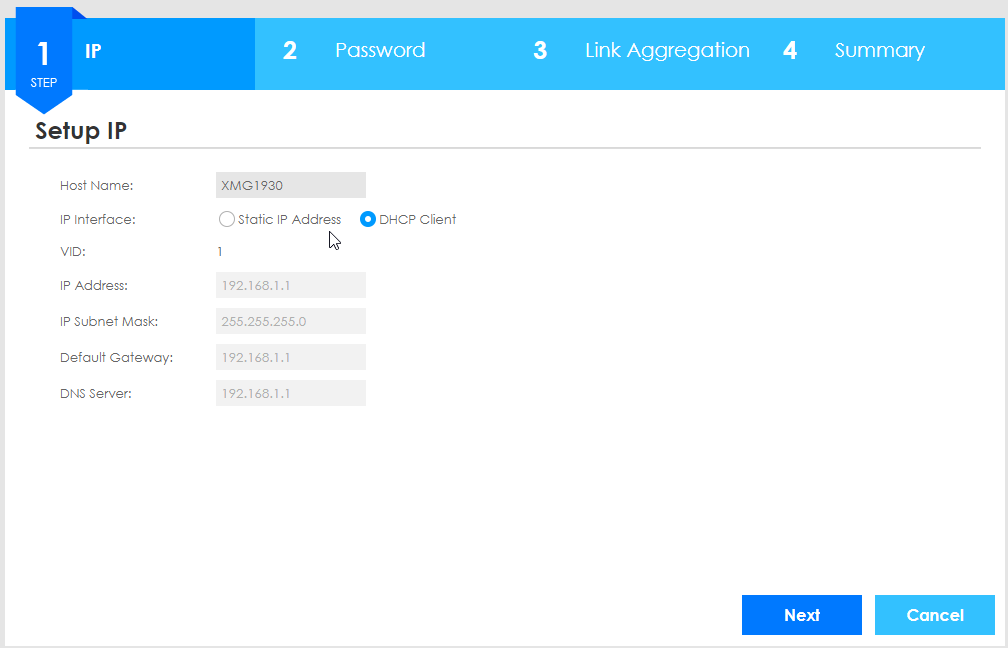

1.1 IP einrichten
Zuerst müssen wir die IP-Adresse des Switches konfigurieren, sodass wir entweder die statische IP-Adresszuweisung verwenden können (bei der Sie entscheiden, welche IP der Switch erhält), aber sicherstellen, dass er keine IP-Adresse verwendet, die bereits in Ihrem Netzwerk vorhanden ist . Oder Sie wählen den DHCP-Client, der in den meisten Netzwerkumgebungen empfohlen und bewährt wird. Dadurch vergibt Ihr Router (oder DHCP-Server) automatisch eine IP an Ihren Switch.

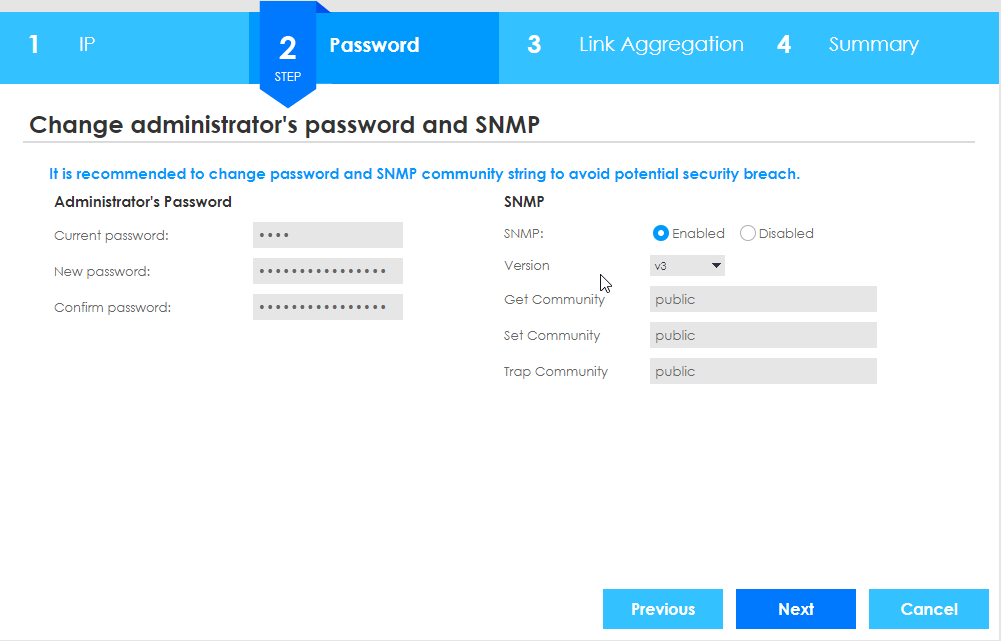

1.2 Administratorkennwort und SNMP
Haftungsausschluss! Ob aktiv oder nicht, Standard-SNMP-Community-Strings (Simple Network Management Protocol) müssen geändert werden, um die Sicherheit aufrechtzuerhalten. Wenn der Dienst mit den Standardauthentifikatoren ausgeführt wird, kann jeder Daten über das System und das Netzwerk sammeln und die Informationen verwenden, um möglicherweise die Integrität des Systems oder Netzwerks zu gefährden. Es wird dringend empfohlen, die SNMP-Version 3
Hier können Sie SNMP deaktivieren, wenn Sie sich nicht sicher sind, ob es verwendet wird oder nicht, und die Community-Parameter auf "private" statt "public" ändern (wenn Sie es mit public aktiviert lassen, ist dies in Ordnung, beachten Sie jedoch den Haftungsausschluss oben) und es wird auch dringend empfohlen, Ihr Passwort in ein starkes Passwort zu ändern (mindestens eine Passwortlänge von 12 und mit: 1 Groß- und Kleinbuchstaben, 1 Ziffer, 1 Sonderzeichen).
1.3 Link-Aggregation
Link Aggregation (LAG) nimmt zwei Ports und kombiniert/gruppiert diese zu einem, um eine höhere Kapazität (Geschwindigkeit oder Zuverlässigkeit) auf der Verbindung zu erhalten. Dies geschieht entweder per Static oder LACP (Link Aggregation Control Protocol). Statisches LAG wird verwendet, wenn Sie alles manuell konfigurieren (wenn die Ports als statische Mitglieder einer Trunk-Gruppe konfiguriert sind), während LACP verwendet wird, wenn Ports so konfiguriert sind, dass sie einer bereits vorhandenen Trunk-Gruppe über LACP beitreten und das Kommunikationsprotokoll verwenden.
Wenn Sie mehr über Link-Aggregation erfahren möchten, klicken Sie hier .

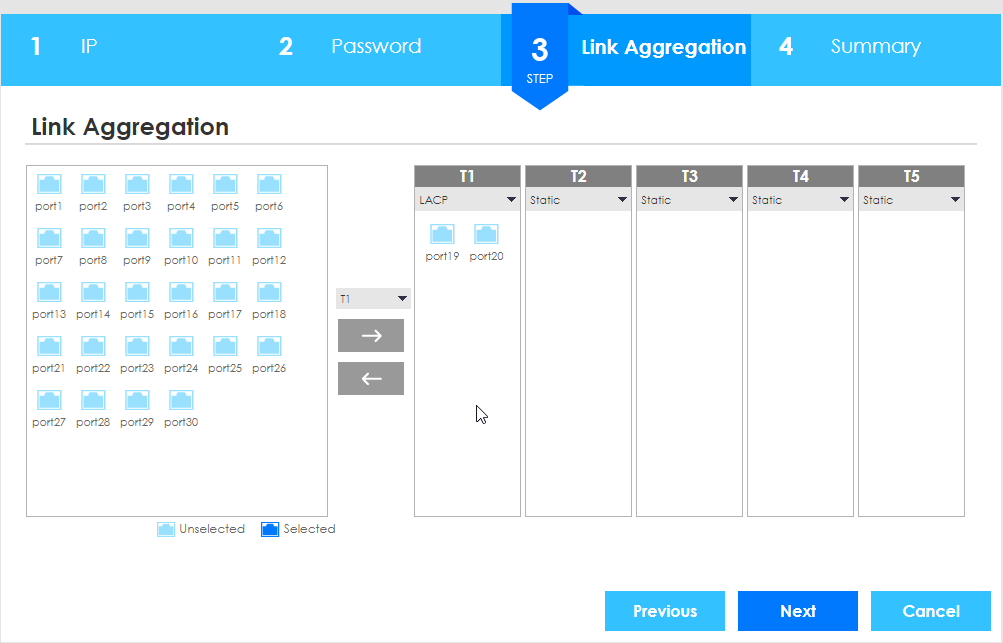

1.3.3 Link-Aggregation konfigurieren
Verwenden Sie dieses Fenster, um die Ports in "Trunk Groups" (von T1 bis T5) zu gruppieren, das bedeutet, dass im Switch 5 LAG-Gruppen möglich sind. Wählen Sie Port 19 und 20 in T1 und verwenden Sie Statisch , wenn Sie sich nicht sicher sind, was Sie verwenden müssen. Dadurch werden die Ports 19 und 20 zu „einem Port“ kombiniert (Sie können maximal 8 Ports in einer Trunk-Gruppe verwenden).
Klicken Sie auf die Ports, um sie als "ausgewählt" zu markieren, und können Sie sie dann mit dem rechten Pfeil auf den T1 verschieben. Verwenden Sie die Dropdown-Liste "T1" über den grauen Pfeilen, um die anderen Trunk-Gruppen (T2-5) auszuwählen.

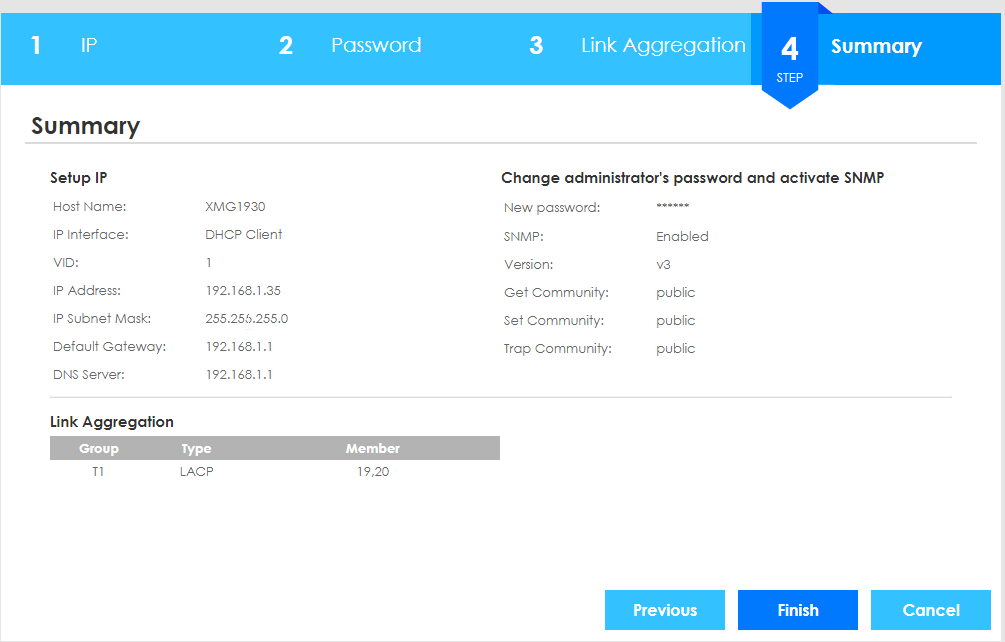

Wenn Sie die Link Aggregation (LAG) nicht konfigurieren möchten, klicken Sie bitte auf „Weiter“ und dann auf der nächsten Seite auf „Fertig stellen“:
2) Schutz

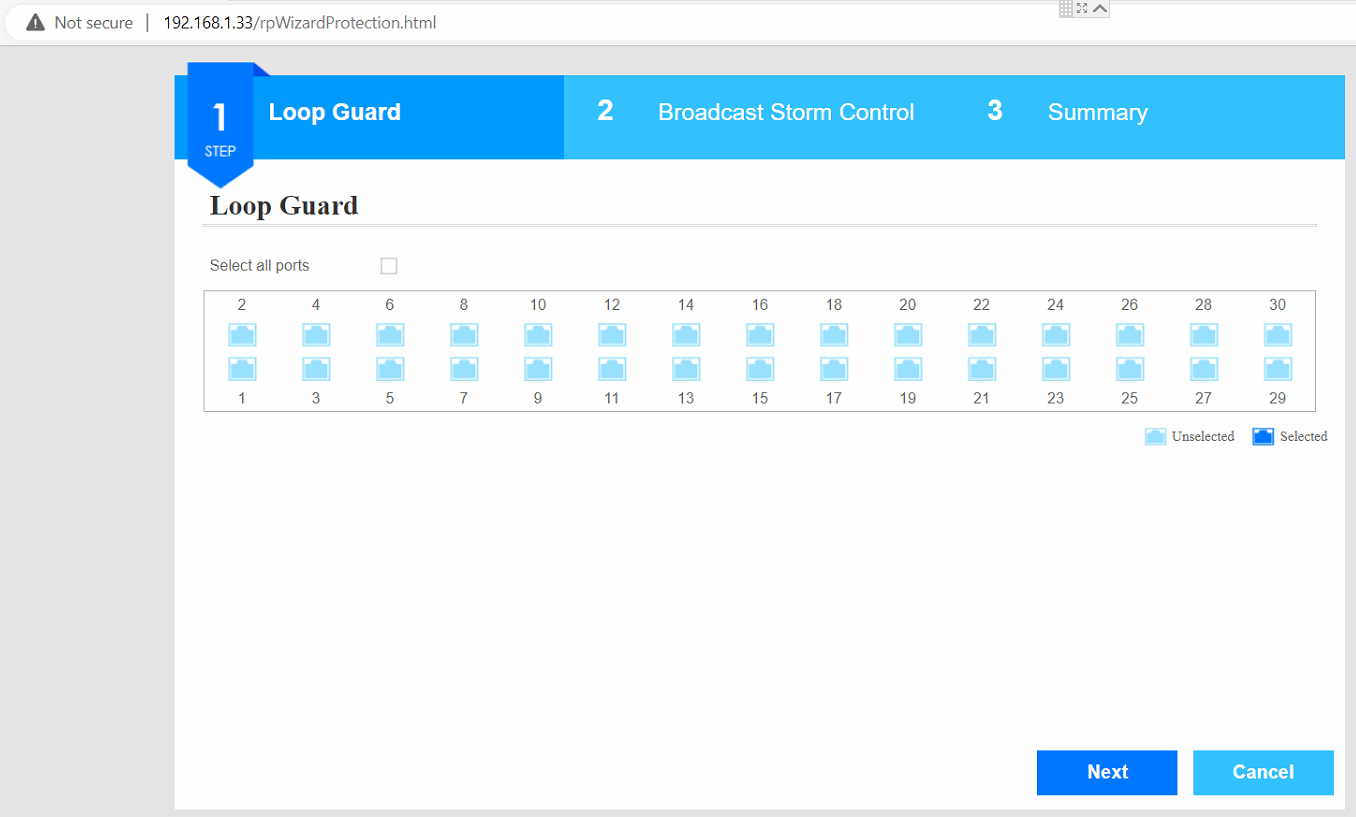

2.1 Schleifenschutz
Loop Guard ist ein Präventionssystem, das Schleifen im Netzwerk verhindert, indem es die Ports blockiert, die zur Verhinderung dieser Schleife erforderlich sind. Dies kann zu Paketverlusten und anderen Problemen führen, wenn es eine Schleife im Netzwerk gibt, es wird das Netzwerk jedoch nicht überfluten.
Loop Guard wird verwendet, wenn Sie ein komplexes Netzwerk-Setup haben, das diese Konfiguration erfordern könnte. Andernfalls empfiehlt es sich, Loop Guard deaktiviert zu lassen . Unserer Erfahrung nach wird Loop Guard meistens verwendet, wenn es ein Netzwerkproblem im Zusammenhang mit dem Switch gibt, wo Loop Guard aktiviert werden kann, um bei der Fehlerbehebung zu helfen und eine Überflutung des Netzwerks zu verhindern.
Wenn Sie Loop Guard konfigurieren möchten, wählen Sie die Ports aus, für die Sie Loop Guard verwenden möchten, indem Sie sie als "Ausgewählt" markieren, und klicken Sie dann auf "Weiter".

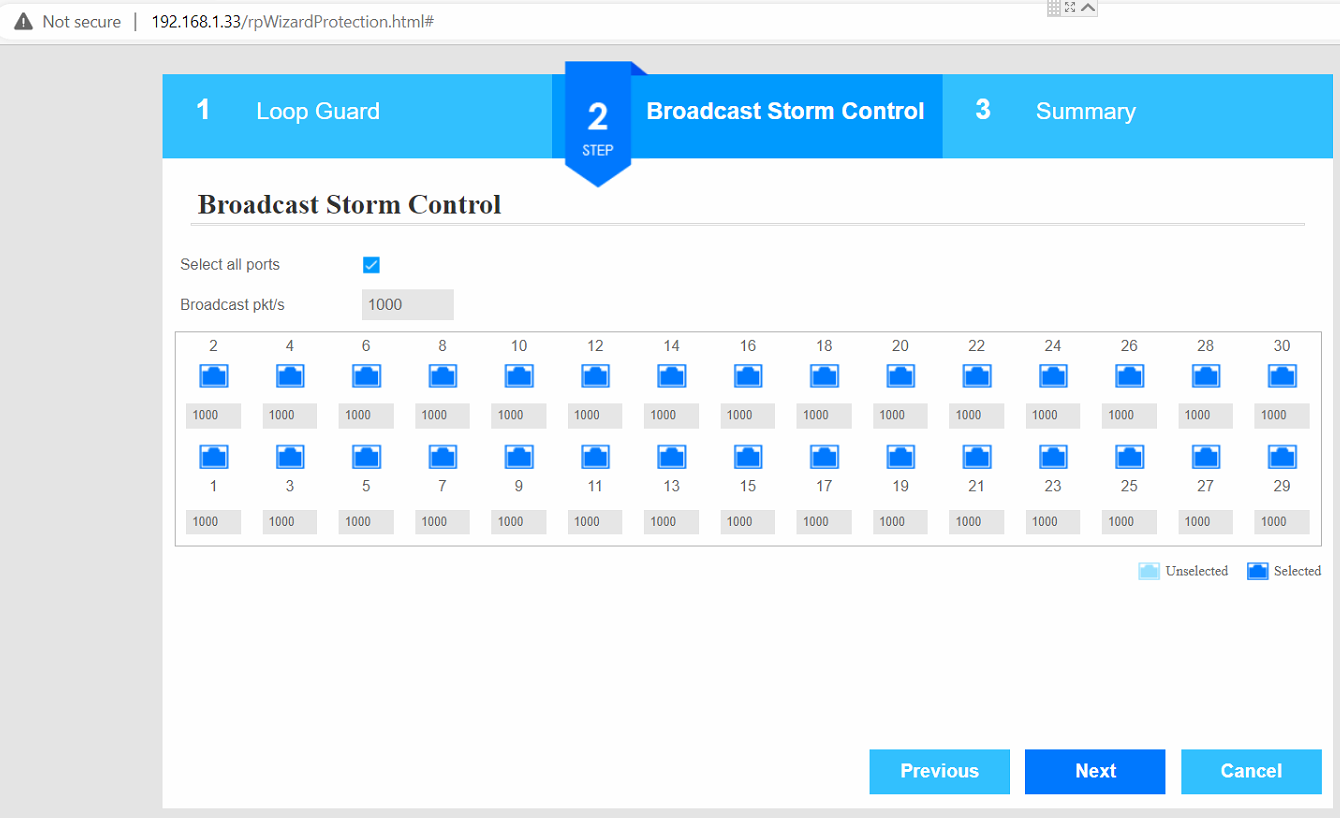

2.2 Broadcast-Sturmkontrolle
Broadcast Storm Control wird verwendet, um eine Überflutung des Netzwerks durch Broadcast-Nachrichten zu verhindern, die von Ihren Geräten im Netzwerk gesendet werden. Broadcast-Pakete umfassen - DHCP-Anforderungen, „Alive“-Nachrichten und andere Nachrichten, die Geräte im Netzwerk darüber informieren, dass das Gerät die Broadcast-Nachrichten sendet.
Wenn in Ihrem Netzwerk hohe Latenzzeiten und Paketverluste auftreten, kann dies verwendet werden, um eine Überflutung des Switches zu verhindern, indem die Anzahl der Pakete begrenzt wird, die der Switch akzeptiert und weiterleitet. Wenn zu viele Pakete gleichzeitig vorhanden sind, verwirft der Switch diese Broadcast-Pakete und hilft dabei, diese Pakete aus dem Netzwerk zu entfernen.
Wenn Sie die Broadcast Storm Control konfigurieren möchten, wählen Sie die Ports aus, auf denen Sie die Storm Control verwenden möchten, indem Sie sie als „Ausgewählt“ markieren, wählen Sie die Anzahl der Broadcast-Pakete aus, die Sie pro Sekunde begrenzen möchten ( hier empfiehlt es sich, sie auszuschalten , oder verwenden Sie 150 Broadcast-Pakete pro Sekunde in einem kleinen bis mittelgroßen Netzwerk ) und klicken Sie dann auf Weiter.
3) VLAN konfigurieren
Verwenden Sie dieses Fenster unten, um die Ports „VLAN-Mitglieder-Ports“ (5 VLAN-Mitgliedergruppen) zuzuweisen, das bedeutet, dass im Setup-Assistenten 5 VLAN-Gruppen möglich sind. Wenn Sie keine VLANs verwenden möchten, klicken Sie bitte auf „Weiter“.
3.1 Ports auswählen und VLAN-ID zuweisen
Wählen Sie die Ports aus, die Sie der ersten VLAN-Mitgliedsgruppe zuweisen möchten, und weisen Sie dieser Mitgliedsgruppe eine VLAN-ID zu. Klicken Sie auf die Ports, um sie als "ausgewählt" zu markieren, und können Sie sie dann mit dem Rechtspfeil in die VLAN-Mitgliedergruppe "x" verschieben. Verwenden Sie die Dropdown-Liste „VLAN20“ über den grauen Pfeilen, um die anderen Trunk-Gruppen auszuwählen (VLAN „x“ 1-5).

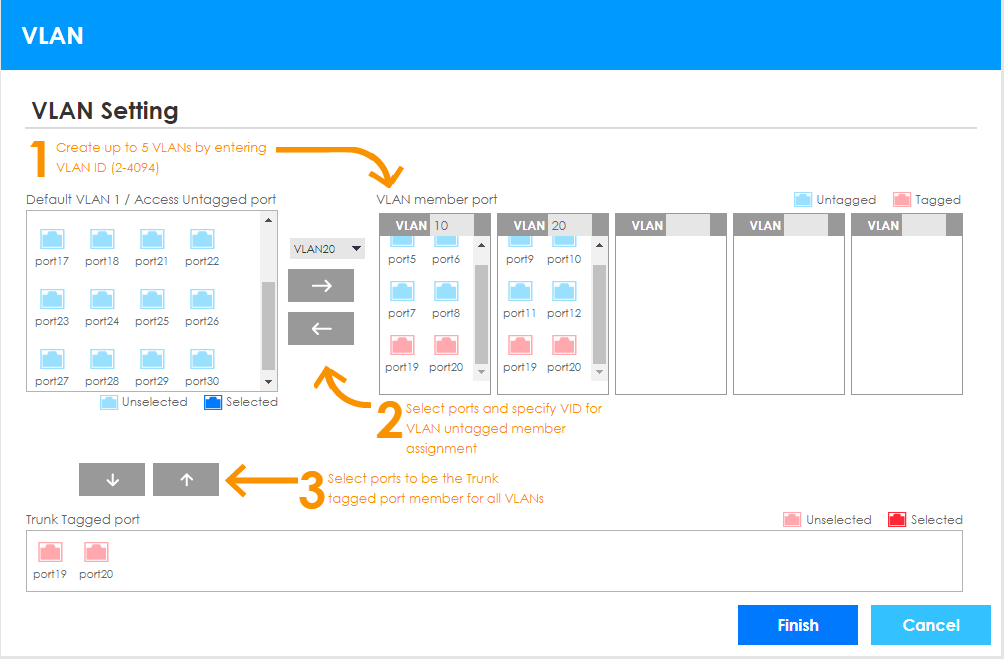

3.2 VLAN-Konfigurationsschritte
3.2.1 Erstellen Sie bis zu 5 VLANs durch Eingabe der VLAN-ID (2-4094)
3.2.2 Wählen Sie Ports aus und geben Sie die VID für die Zuweisung von VLAN-Mitgliedern ohne Tags an
3.2.3 Wählen Sie Ports aus, die für alle VLANs Trunk-getaggte Portmitglieder sein sollen
Trunk-Ports bedeutet, dass der Switch ALLE unbekannten und bekannten VLANs weiterleitet.
Denken Sie daran, dass Sie so viele markierte Mitgliedschaften pro Port haben können, wie Sie möchten, aber nur ein ungetaggtes (Standard-VLAN) pro Port.
Wenn Sie mehr über VLANs erfahren möchten, können Sie sich diesen Artikel ansehen.

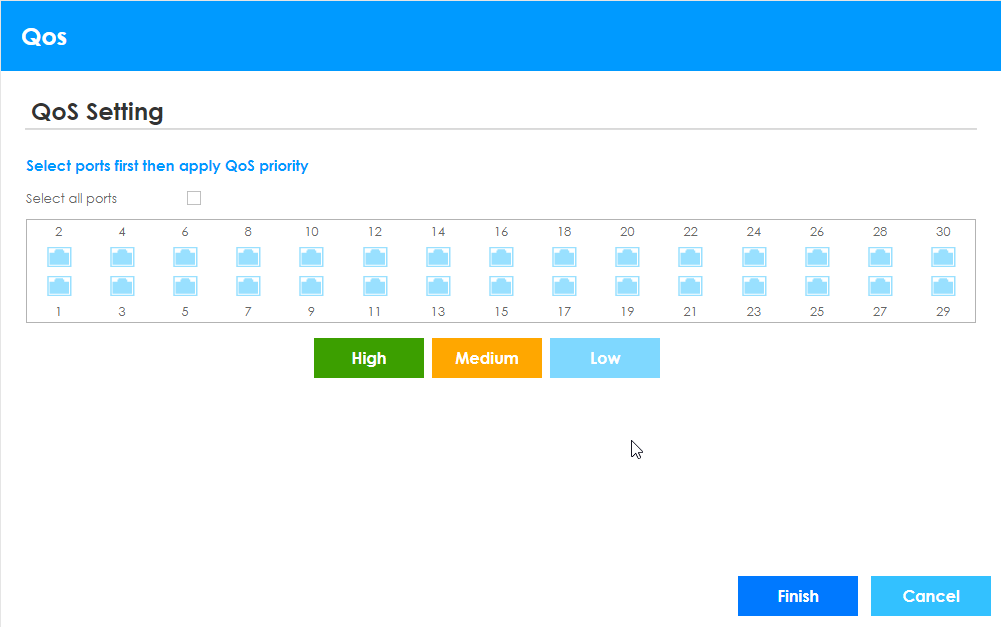

4 ) QoS ( Dienstqualität )
QoS ist eine gängige Priorisierungstechnik für den Datenverkehr, die darauf abzielt, den Klassen, die im Netzwerk bedient werden, Datenverkehr bereitzustellen. Der Datenverkehr pro Port in den QoS-Einstellungen kann mit hoher, mittlerer und niedriger Priorität konfiguriert werden. In Geschäftsumgebungen möchten Ports für Gäste möglicherweise eine niedrige Priorität für den Datenverkehr haben, während die Geschäftsserver und andere wichtige IT-Geräte möglicherweise eine hohe Priorität benötigen.
Wenn Sie QoS konfigurieren möchten, wählen Sie die Ports aus, auf denen Sie QoS verwenden möchten, indem Sie sie als "Ausgewählt" markieren, klicken Sie auf "Hoch", "Mittel" oder "Niedrig" und kategorisieren Sie die Verkehrspriorisierung.
Klicken Sie auf „Fertig stellen“, um den Einrichtungsassistenten zu beenden.
