Wichtiger Hinweis:
Sehr geehrte Kundin, sehr geehrter Kunde, bitte beachten Sie, dass wir maschinelle Übersetzungen verwenden, um Artikel in Ihrer Landessprache bereitzustellen. Möglicherweise wird nicht der gesamte Text korrekt übersetzt. Sollten Sie Fragen oder Unstimmigkeiten bezüglich der Richtigkeit der Informationen in der übersetzten Version haben, lesen Sie bitte den Originalartikel hier:Originalversion

Dieser Artikel erläutert, wie Zyxel-Firewalls und switches die Installation in einem Standard-19-Zoll-Rack unterstützen, wobei der Schwerpunkt auf verschiedenen Modellen und Formfaktoren liegt. Er behandelt, ob Rack-Montagehalterungen („Ohren“) im Lieferumfang enthalten sind oder separat benötigt werden, wie rackmontierbare Geräte identifiziert werden und wie die Montageoptionen in der offiziellen Zyxel-Dokumentation überprüft werden können.


Hinweis: Dies ist eine allgemeine Anleitung. Überprüfen Sie immer das Datenblatt oder die Installationsanleitung für Ihr genaues Modell.

Schlüsselkonzept

Standard-19-Zoll-Rackbreite:

  • 482,6 mm

Ist das Gerät kleiner, werden Rack-Ohren verwendet, um es auf die volle Breite zu erweitern.

So bestimmen Sie die Montageart anhand der Gerätebreite

Gerätebreite Montageart
< 250 mm Nur Regal / Schreibtisch
250–430 mm Rack-Montage mit verlängerten Halterungen
≥ 430 mm Standard-19-Zoll-Rackmontage

Berechnung der Flanschgröße

Verwenden Sie diese Formel:

(482,6 mm − Gerätebreite) / 2

Dies ergibt die ungefähre Größe einer Rack-Öse.

Wichtige Hinweise

  • Die Größe der Halterung ist nur ein Schätzwert
  • Lochpositionen und -form können variieren
  • Verwenden Sie nach Möglichkeit immer Original-Rack-Kits von Zyxel

Verwenden Sie auch Universalhalterungen, jedoch erst nach vorheriger Überprüfung der Kompatibilität: So finden Sie Zyxel-Zubehör und Ersatzteile

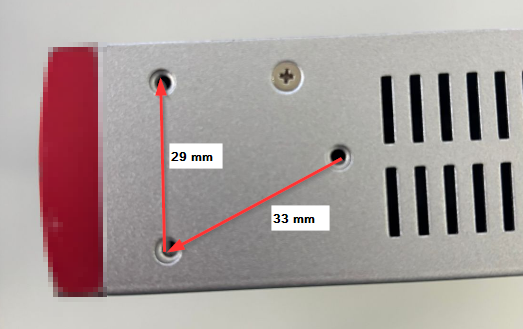

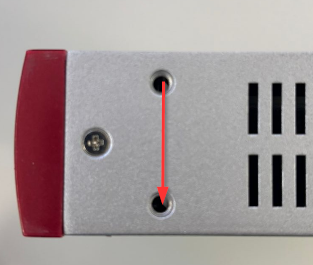

Firewall

USG FLEX 500H / USG FLEX 700H
USG FLEX 200H / HP
Modell Rack-montierbar Rack-Kit für 19-Zoll-Rack im Lieferumfang enthalten Geräteabmessungen (B × T × H, mm) Größe des Rack-Kits pro Seite (mm)
USG FLEX 50H / HP Nein Nein 216 × 143 × 33 Tischgerät
USG FLEX 100H / HP Nein Nr. 216 × 143 × 33 Tischgerät
USG FLEX 200H / HP Ja Ja 272 × 187 × 36 ~105 mm
USG FLEX 500H Ja Ja 300 × 182 × 43,5 ~91 mm
USG FLEX 700H Ja Ja 430 × 250 × 43,5 ~26 mm

Switch

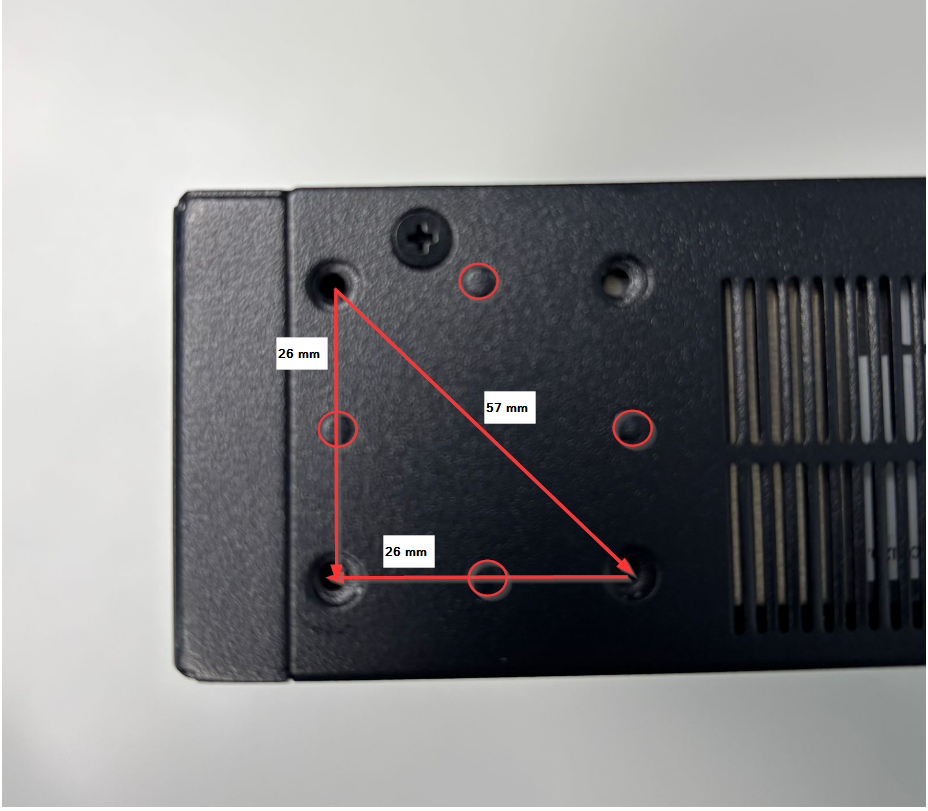

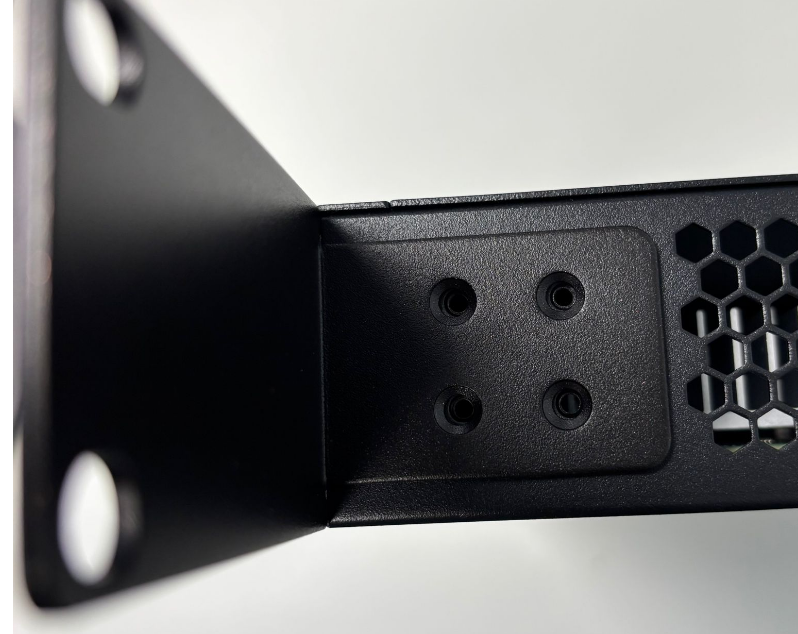

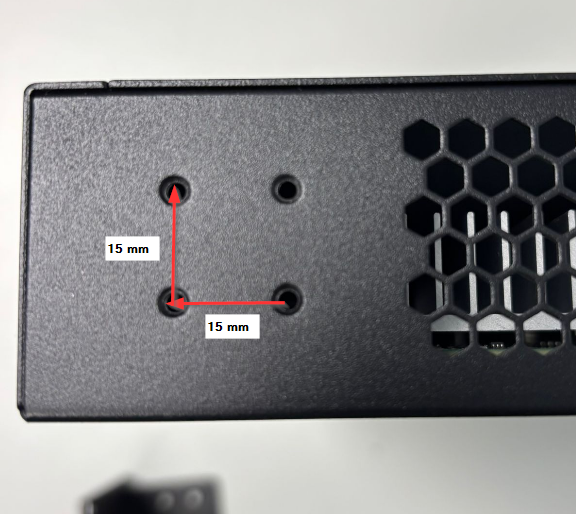

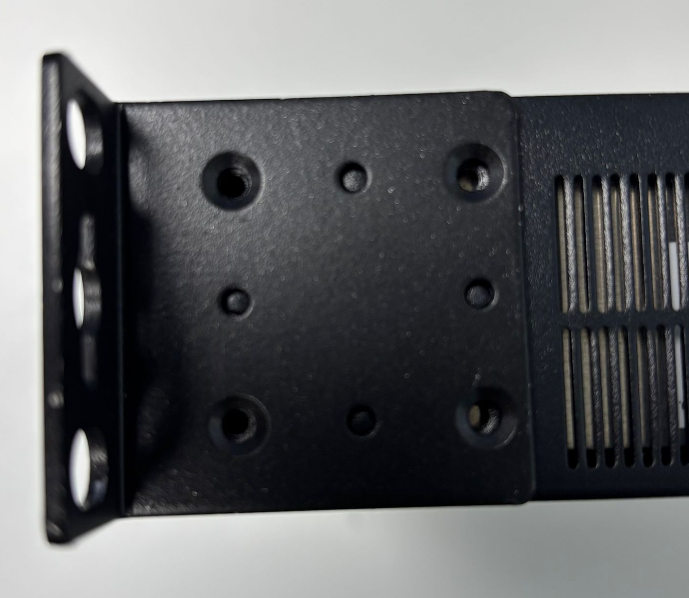

Zyxel switches kann zwei verschiedene Befestigungslochmuster aufweisen. Beide Optionen sind in den Abbildungen mit Maßangaben dargestellt.

In der folgenden Tabelle finden Sie Informationen darüber, welche switches-Modelle rackmontierbar sind und welche nicht. Außerdem sind die Geräteabmessungen und Befestigungsmaße aufgeführt.

Modell Rack-montierbar Rack-Kit für 19-Zoll-Rack im Lieferumfang enthalten Geräteabmessungen (B×T×H, mm) Größe des 19-Zoll-Rack-Kits pro Seite (mm)
GS1100-24ES Ja Ja 280 × 126 × 44 ~101,3 mm
GS1900-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1915-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1100-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1350-12HP Ja Ja 267 x 162 x 44 ~107,8 mm
GS2220-10 Ja Ja 267 x 162 x 44 ~107,8 mm
GS2220-10HP Ja Ja 267 x 162 x 44 ~107,8 mm
GS1920-8HPV2 Ja Nein 267 x 162 x 44 ~107,8 mm
GS1900-24 Ja Ja 440 x 131 x 44 ~26 mm
GS1900-48 Ja Ja 440 x 200 x 44 ~26 mm
GS1920-48V2 Ja Ja 440 x 200 x 44,5 ~26 mm
GS2220-50 Ja Ja 440 x 200 x 44,5 ~26 mm
XGS1935-28 Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-28HP Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-52 Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-52HP Ja Ja 440 x 270 x 43 ~26 mm
GS1920-24V2 Ja Ja 441 x 131 x 44 ~26 mm
GS2220-28 Ja Ja 441 x 131 x 44 ~26 mm
GS1350-26HP Ja Ja 441 x 270 x 44 ~26 mm
GS1920-24HPV2 Ja Ja 441 x 270 x 44 ~26 mm
GS1920-48HPV2 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-28 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-52 Ja Ja 441 x 270 x 44 ~26 mm
XMG1930-30 Ja Ja 441 x 270 x 44 ~26 mm
GS2220-28HP Ja Ja 441 x 270 x 44 ~26 mm
GS2220-50HP Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-30 Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-30F Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-54 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-28HP Ja Ja 441 x 330 x 44 ~26 mm
XGS1930-52HP Ja Ja 441 x 330 x 44 ~26 mm
XMG1930-30HP Ja Ja 441 x 330 x 44 ~26 mm
XMG2230-28HP Ja Ja 441 x 330 x 44 ~26 mm
XMG2230-52HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-30HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-54HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-54FP Ja Ja 441 x 330 x 44 ~26 mm
XS3800-28 Ja Ja 441 x 360 x 44 ~26 mm
GS1350-18HP Ja Ja 330 x 230 x 44 ~76,3 mm
GS1900-24EP Ja Ja 330 x 230 x 44 ~76,3 mm
GS1915-24EP Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-10 Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-12F Ja Ja 330 x 230 x 44 ~76,3 mm
XS1935-12F Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-12HP Ja Ja 330 x 230 x 44 ~76,3 mm
XMG1915-18EP Ja Ja 330 x 230 x 44 ~76,3 mm
XGS1210-12  Nein Nein 250 x 104 x 27 Tischgerät
XGS1250-12  Nein Nein 250 x 104 x 27 Tischgerät
GS1900-8 Nein Nein 250 x 104 x 27 Tischgerät
GS1900-8HP Nein Nein 250 x 104 x 27 Tischgerät
GS1900-10HP Nein Nein 250 x 104 x 27 Tischgerät
GS1915-8 Nein Nein 250 x 104 x 27 Tischgerät
GS1915-8EP Nein Nr. 250 x 104 x 27 Tischgerät
XMG1915-10E Nein Nein 250 x 104 x 27 Tischgerät
XMG1915-10EP Nein Nr. 250 x 104 x 27 Tischgerät
XGS1010-12  Nein Nein 250 x 104 x 27 Tischgerät
GS1100-10HP Nein Nein 250 x 104 x 27 Tischgerät
GS1100-16 Ja Nein 215 x 133 x 42 ~134 mm
GS1100-16S Ja Ja 215,5 x 133 x 44 ~134 mm
GS1200-5 Nein Nein 121 x 75 x 26 Tischgerät
GS-105BV3 Nein Nr. 121 x 75 x 26 Tischgerät
GS1005HP Nein Nr. 121 x 75 x 26 Tischgerät
GS-108BV5 Nein Nr. 126 x 51,8 x 24 Tischgerät
GS-108SV2 Nein Nr. 138,1 x 67,6 x 28,6 Tischgerät
GS1200-5HPV3 Nein Nr. 155 × 85 × 26 Tischgerät
GS1200-8 Nein Nr. 155 × 85 × 26 Tischgerät
GS-108BV3 Nein Nr. 155 x 85 x 26 Tischgerät
XMG-105 Nein Nr. 160 x 110 x 26 Tischgerät
XMG-105HP Nein Nr. 160 x 110 x 26 Tischgerät
MG-105 Nein Nr. 160 x 110 x 26 Tischgerät
GS1200-10V3 Nein Nr. 193 × 85 × 26 Tischgerät
GS1200-8HPV3 Nein Nr. 193 × 85 × 26 Tischgerät
GS1200-5HPV2 Nein Nr. 193 × 84 × 26 Tischgerät
GS1350-6HP Nein Nr. 193 x 84 x 26 Tischgerät
GS1200-8HPV2 Nein Nr. 240 x 105 x 26 Tischgerät
GS1008HP Nein Nr. 240 x 105 x 26 Tischgerät
XMG-108 Nein Nr. 240 x 105 x 27 Tischgerät
XMG-108HP Nein Nr. 240 x 105 x 27 Tischgerät
MG-108 Nein Nr. 240 x 106 x 26 Tischgerät
GS-105BV5 Nein Nein 82,5 x 46,8 x 24 Tischgerät
GS-105SV2 Nein Nr. 99,1 x 67,6 x 28,6 Tischgerät
