Tämä opas auttaa sinua hankkimaan Port -sovelluksesi linkkien yhdistämisen kautta!
Esittelyvaiheet
Tämä opetusohjelma näyttää sinulle kuinka määrittää 802.3ad LACP-käyttöliittymä, joka kimppuun yhdistää useita USG: n fyysisiä Ports kaistanleveyden kertoa varten, tai luoda tasapaino-alb-käyttöliittymä, joka yhdistää tietyn VLAN: n useista USG Port8: sta useisiin PRD_N_HH
1. 802.3ad: n kokoonpano (LACP-tila)
- Kirjaudu sisään laitteeseen kirjoittamalla sen IP-osoite ja järjestelmänvalvojan tilin valtuustiedot (oletuksena käyttäjätunnus on “admin”, salasana on “1234”)

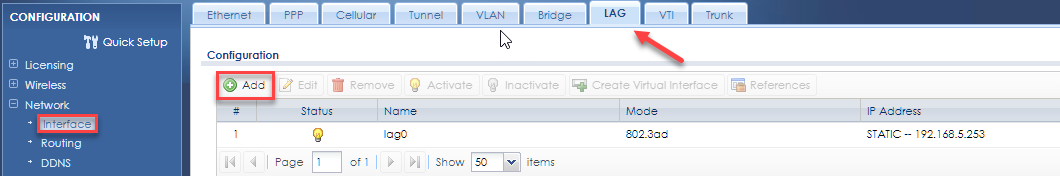

- Siirry kohtaan Verkko> Interface> LAG ja lisää uusi käyttöliittymä kohtaan Configuration
- Valitse ” Enable Interface ” -valintaruutu, aseta ” Interface Type ” -asetukseksi “ Internal ”, kirjoita nimi ja valitse sopiva suojausalue “ Zone ”.
- Vieritä kohtaan “ LAG Configuration ”, vaihda “ Mode ” tilaan “ 802.3ad ”, vaihda “ Xmit Hash Policy ” tilaan “ layer 2 ” kerroksen 2 yhdistämiseksi Switch tai “ layer2 + 3 ” yhteyden muodostamiseen reitittimeen. tai kerros 3 Switch
- Valitse haluttu ” LACP-nopeus ” nopeasti (joka toinen) tai hidas (30 sekunnin välein).
Valitse haluamasi Ports ollaksesi paikallisen toimintaryhmän jäsen.
Vieritä alas kohtaan “ IP Address Assignment ” ja “ DHCP Setting ” määrittääksesi LAG-käyttöliittymän IP- ja DHCP-asetukset, ennen kuin napsautat lopulta “ OK ”
2. Tasapaino-alb- tilan konfigurointi
- Kirjaudu sisään laitteeseen kirjoittamalla sen IP-osoite ja järjestelmänvalvojan tilin valtuustiedot (oletuksena käyttäjätunnus on “admin”, salasana on “1234”)
- Siirry kohtaan Verkko> Interface> LAG ja lisää uusi käyttöliittymä kohtaan Configuration
- Valitse ” Enable Interface ” -valintaruutu, aseta ” Interface Type ” -asetukseksi “ Internal ”, kirjoita nimi ja valitse sopiva suojausalue “ Zone ”.
- Vieritä alas kohtaan “ LAG Configuration ”, vaihda “ Mode ” tilaan “ balance-alb ”
- Valitse haluamasi Ports ollaksesi paikallisen toimintaryhmän jäsen ja (jos haluat).
Vieritä alas kohtaan “ IP Address Assignment ” ja “ DHCP Setting ” määrittääksesi LAG-käyttöliittymän IP- ja DHCP-asetukset, ennen kuin napsautat lopulta “OK” - Jos haluat jakaa VLAN: n käyttämällä useita USG Port-tiedostoja useille Switch-tiedostoille, napsauta välilehteä “ VLAN ”, muokkaa haluttua VLAN: ää ja valitse LAG-rajapinta “ Port-pohjaiseksi ”
Huomaa : Kun määrität 802.3ad (LACP), sinun on myös määritettävä Switch Ports vastaavaan linkkien yhdistelmään.
Voit käyttää vain yhtä Switch, mutta useita Switch Port.
Port nopeuden ja dupleksin on oltava samat Switch: lla ja USG: llä Port.
Ole varovainen määrittäessäsi linkkien yhdistämistä! Väärät määritykset voivat johtaa silmukoihin, jotka voivat hajottaa verkon.
KB-00060
