Kuinka määrittää 3G/LTE-liitäntä ZyWALL/USG-laitteessa WAN-varayhteydeksi?

Tässä esimerkissä käytetään ZyWALL/USG-laitetta 3G/LTE-liitännän määrittämiseen WAN-varayhteydeksi, joka varmistaa, että ZyWALL/USG tarjoaa internet-yhteyden jatkuvasti, vaikka ensisijainen WAN-liitäntä olisi poissa käytöstä. Määrityksen jälkeen se voi tarjota lisäliittymän mobiililaajakaistaan tai varayhteyden maksimaalisen luotettavuuden takaamiseksi.

Määritä 3G/LTE-liitäntä ZyWALL/USG-laitteessa
1. Liitä yhteensopiva mobiililaajakaista USB-laite käyttöönottoa varten.

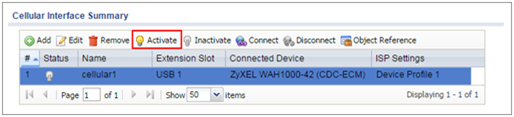

2. ZyWALL/USG-laitteessa liitetty laite näkyy automaattisesti Cellular Interface Summary -kohdassa. Klikkaa "Activate" ja sitten tämän sivun alareunasta "Apply".

Configuration > Network > Interface > Cellular > Activate

3. Oletuksena Connectivity-menetelmä on Nailed-Up. Yhteyden pitäisi olla aina aktiivinen, kun olet aktivoinut mobiililiitännän. Voit klikata "Edit" ja siirtyä Connectivity-osioon poistaaksesi Nailed-Up-valintaruudun, jolloin ZyWALL/USG muodostaa yhteyden vain, kun liikennettä on.

Configuration > Network > Interface > Cellular > Connect

Configuration > Network > Interface > Cellular > Edit

Määritä Trunk ZyWALL/USG-laitteessa

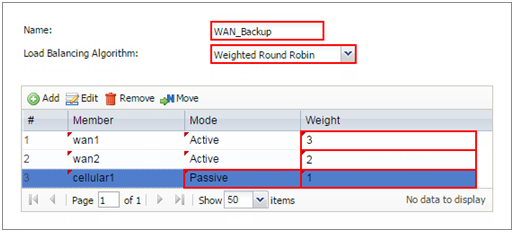

1. ZyWALL/USG-laitteessa määritä nimi Trunk-profiilin tunnistamista varten ja aseta Load Balancing Algorithm -kenttään Weighted Round Robin.
Lisää wan1 ja syötä Paino-kenttään 3. Lisää wan2 ja syötä Paino-kenttään 2. Lisää cellular1, vaihda tila Passiiviseksi (Passive mode), syötä Paino-kenttään 1. Klikkaa OK palataksesi määritysnäkymään.

Configuration > Network > Interface > Trunk > User Configuration > Add Trunk

2. Määritysnäkymässä siirry oletusarvoiseen WAN Trunk -osioon, valitse User Configured Trunk ja valitse äskettäin luotu Trunk listasta. Klikkaa Apply.

Configuration > Network > Interface > Trunk > Default WAN Trunk > User Configured Trunk

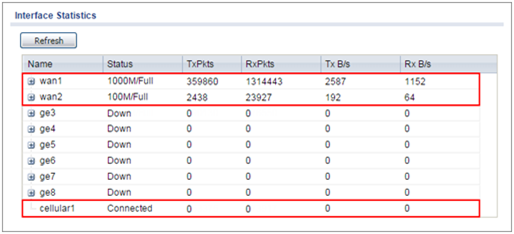

1. Tarkista Interface Statistics, kun wan1- ja wan2-yhteydet ovat aktiivisia. Näet, että sekä wan1:n että wan2:n tila on ylhäällä, Tx B/s näyttää lähetysvauhdin ja Rx B/s vastaanottovauhdin; cellular1:n tila on yhdistetty, mutta tämän liitännän kautta ei kulje liikennettä.

Monitor > Interface Status > Interface Statistics

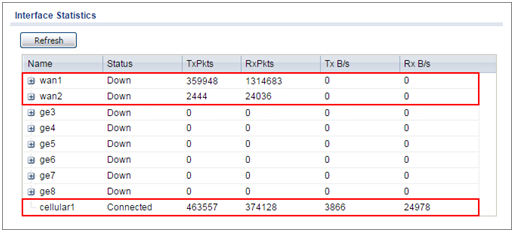

2. Kun irrotat sekä wan1- että wan2-yhteydet, näet, että molempien tila on Alas (Down) eikä liikennettä kulje näiden kahden liitännän kautta. Varayhteytenä cellular1:n tila on yhdistetty ja kaikki liikenne kulkee tämän liitännän kautta.

Monitor > Interface Status > Interface Statistics

Mitä voi mennä pieleen?
Jos liikennettä ei kulje mobiililiitännän kautta muiden liitäntöjen ollessa poissa, varmista, että sinulla on yhteensopiva mobiililaajakaistalaite asennettuna tai liitettynä. Varmista myös, että mobiililiitäntä on käytössä ja että siinä on oikein määritetty käyttäjätunnus, salasana ja PIN-koodi oikeilla kirjaimilla.
