Nebula [VPN] - L2TP-VPN:n konfigurointi RADIUS/AD-palvelimen kanssa Nebulaa käyttäen

Nebula Cloud -alusta tarjoaa mahdollisuuden sallia L2TP VPN -käyttäjien todennus langallisissa/langattomissa verkoissa RADIUS 802.1x- ja (tai) AD-palvelimilla, jotka muodostavat yhteyden verkon paikallisiin toimialueohjaimiin.

Sisällysluettelo:

1. Skenaario
2. Todentamisen määrittäminen Nebula Control Centerissä
3. RADIUS / AD-palvelimen määrittäminen
4. L2TP:n määrittäminen Nebula Control Centerissä
5. Asiakkaan konfigurointi ja todentaminen

1. Skenaario

Edellytys: VPN-asiakkaan IP-osoitteet eivät voi olla päällekkäisiä LAN-aliverkon kanssa.

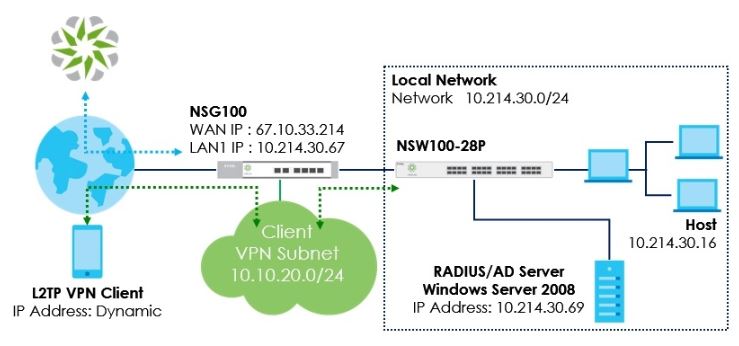

Skenaario: L2TP VPN -yhteyden luominen Radius/AD-palvelimien kanssa Windows Server 2008 -palvelimella.
Valmistelut: NSG100 *1, NSW100 *1, RADIUS-palvelin *1 ja AD-palvelin *1 Windows Server 2008:ssa, iPhone 6S+ *1 ja kannettava tietokone x1.

2. Todennuksen määrittäminen Nebula Control Centerissä

1. Siirry kohtaan

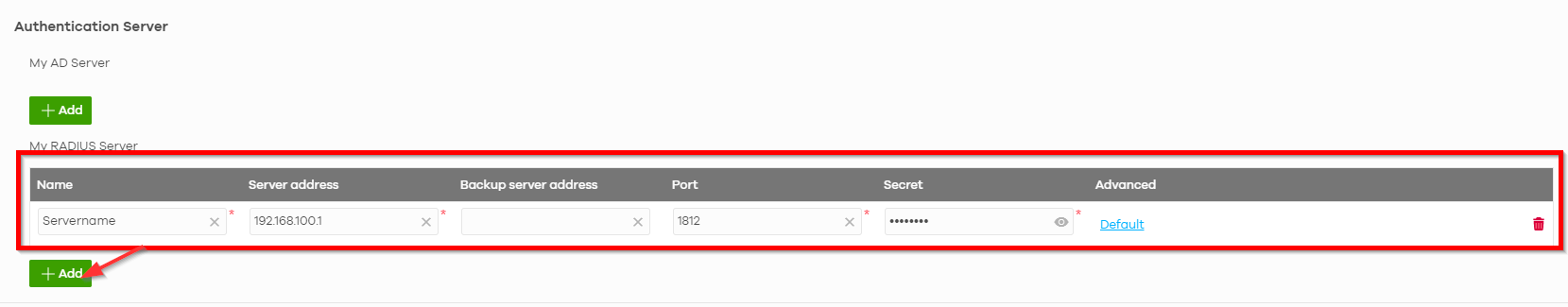

2. Kirjoita tiedot kohtaan Oma RADIUS-palvelin

Oman RADIUS-palvelimeni -vaihtoehdon käyttäminen edellyttää, että käyttäjä määrittää toimialueen ohjaimessa Radius-palvelimen ja Active Directory -roolit.

RADIUS / AD-palvelimen määrittäminen

RADIUS:
1. Lisää uusi RADIUS-asiakas

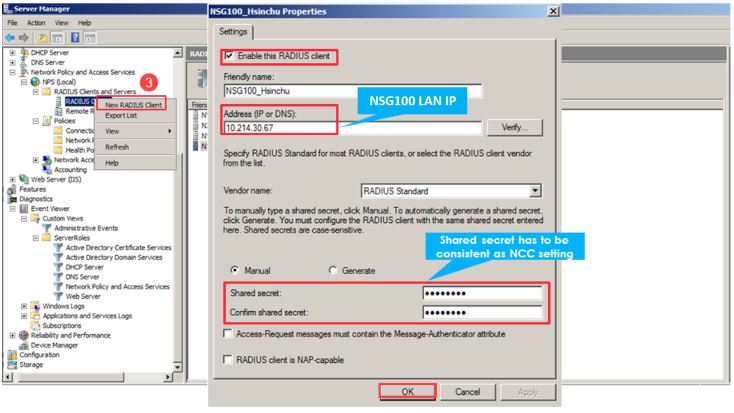

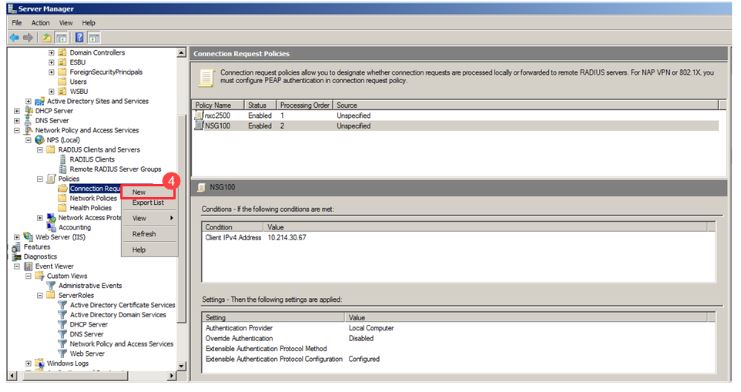

Server Manager > Role > Network Policy and Access Services > NPS(local) > RADIUS Clients and Servers > RADIUS Client > New RADIUS Client > Syötä tiedot punaisella > OK.

2. Lisää uusi RADIUS-asiakas

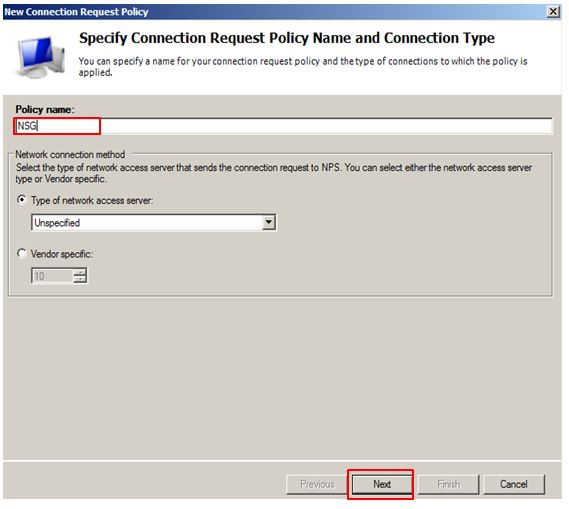

3. Kirjoita käytäntöjen nimi (esim.: USG) > Seuraava

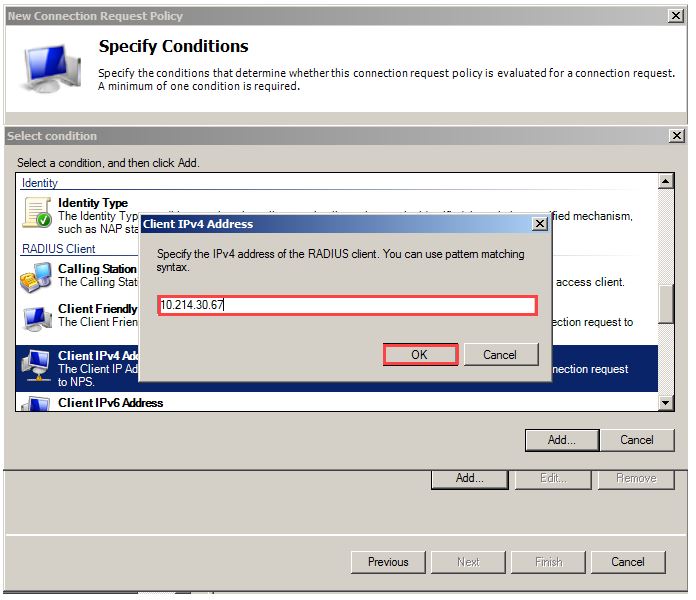

4. Valitse Asiakkaan IPv4-osoite > Lisää > Anna WAN NSG100 IP (esim. 10.214.30.67) > OK.

AD
1. Lisää uusi AD-käyttäjä

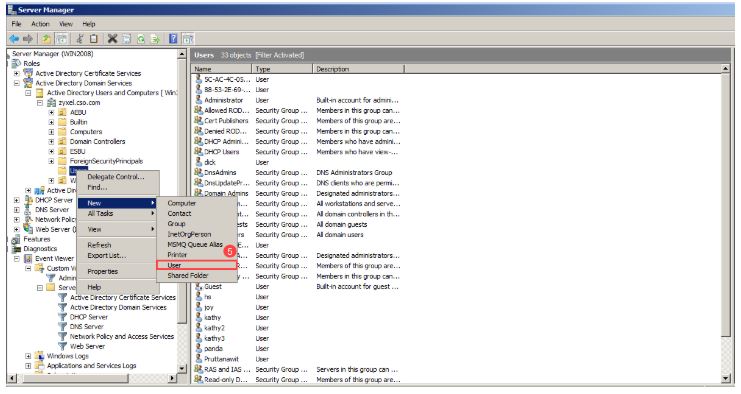

Server Manager >Rooli > Active Directory -toimialueen palvelut > Active Directory Users and Computers > zyxel.cso.com > Käyttäjät > Uusi > Käyttäjä.

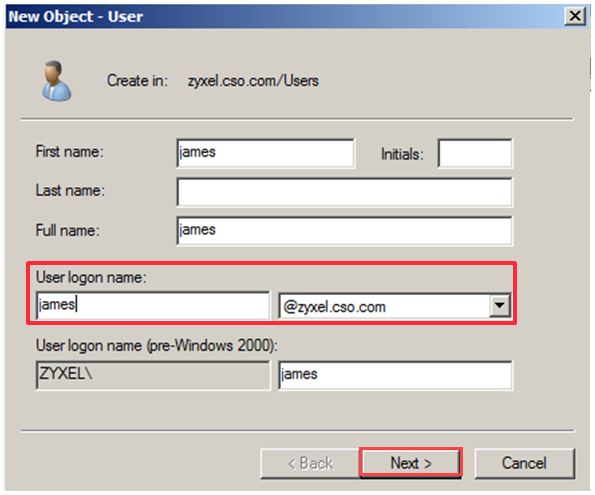

2. Anna käyttäjän kirjautumisnimi (esim.: james@zyxel.cso.com) > Seuraava

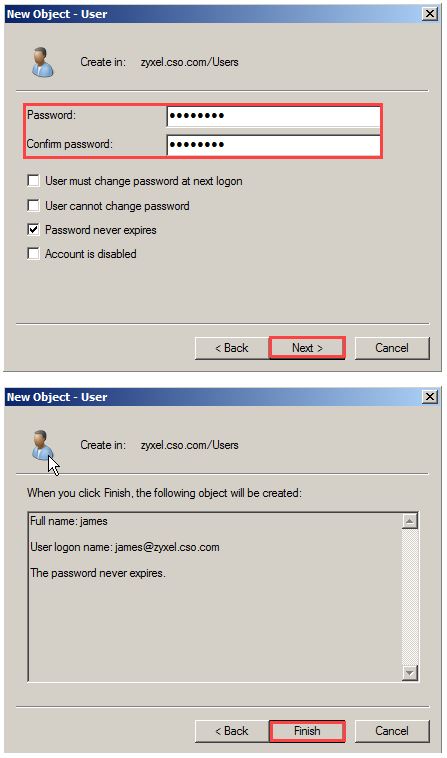

3. Anna salasana > Seuraava > Valmis

4. L2TP:n määrittäminen Nebula Control Centerissä

1. Siirry kohtaan

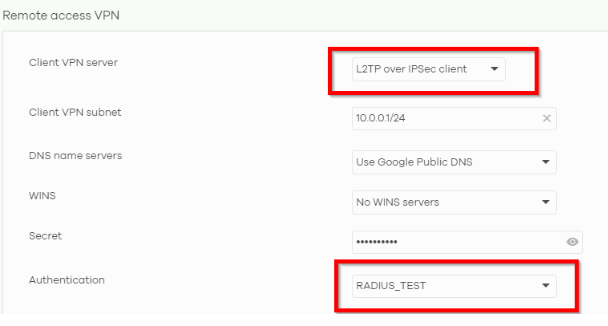

ja määritä asiakasasetukset tarpeidesi mukaan. Muista valita RADIUS-palvelin "Authentication"-kentässä.

5. Asiakkaan konfigurointi ja todentaminen

Tässä esimerkissä tarkastellaan yleisiä iPhone-asetuksia asiakkaan asennusta varten:

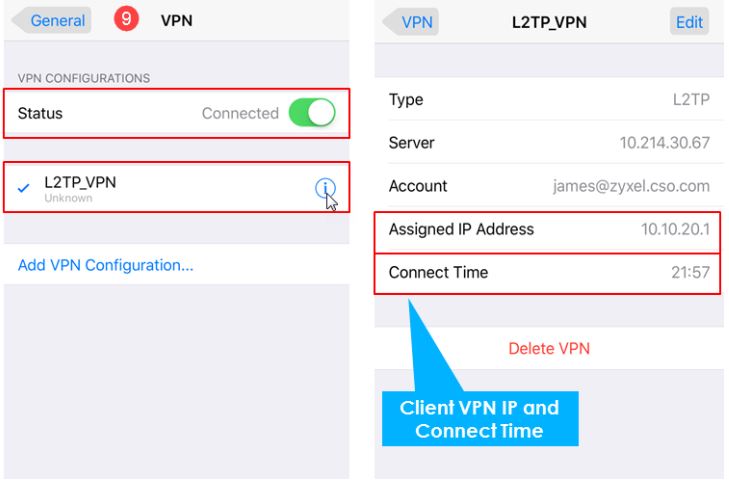

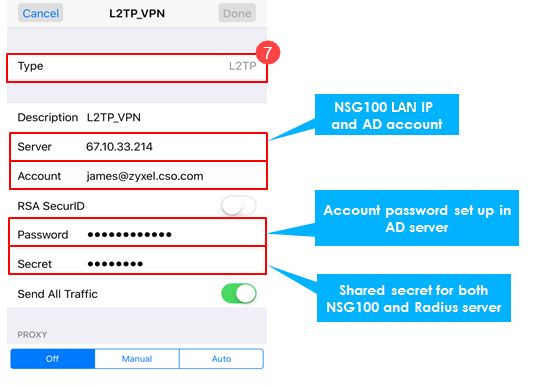

1. iPhone > Asetukset > Yleiset > VPN > Lisää VPN-konfiguraatio > Tyyppi > L2TP.

2. iPhone > Asetukset > Ota VPN käyttöön.

3. iPhone > Asetukset > Yleiset > VPN

4. L2TP-yhteyden tulos NCC:ssä kautta

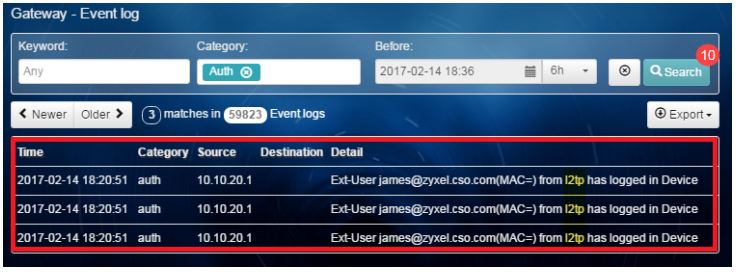

Tapahtumaloki näyttää L2TP-asiakkaan kirjautumistiedot

5. L2TP-yhteyden tulos Windows Server 2008:n tapahtumailmoituksessa.

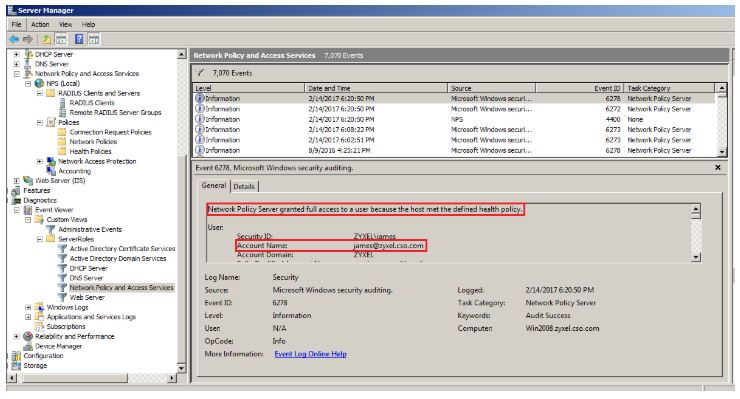

Server Manager > Diagnostiikka > Mukautetut näkymät >Tapahtumien katselu > Palvelinroolit > Verkkokäytäntö ja käyttöoikeuspalvelut.

6. Skenaario Tulos L2TP-asiakkaan valtuuttamisesta todennuspalvelimen kautta - L2TP-asiakkaan IP 10.20.20.1 voi käyttää LAN-isäntää 10.214.30.16.
