Palomuurin korkea saatavuus [HA Pro] - Miten vaihdetaan viallinen laite HA Pro -ohjelmassa?

Tässä oppaassa näytetään, miten vaihdetaan viallinen laite laiteha-asetuksessa.

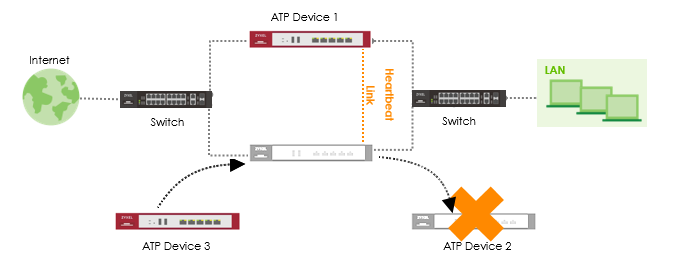

Skenaario ja topologia

Tässä esimerkissä laite 2 on vaihdettava.

Ennen HA-Pro-ympäristön uudelleen käyttöönottoa

1. Varmista, että kaikki lisenssit ovat jäljellä olevassa laitteessa.

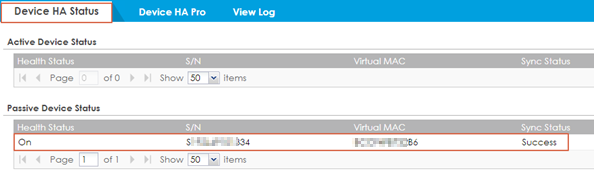

2. Varmista, että jäljelle jäävän laitteen oikea sarjanumero on syötetty HA-Pro-sivulle.

Configuration > Device HA > Device HA-Pro

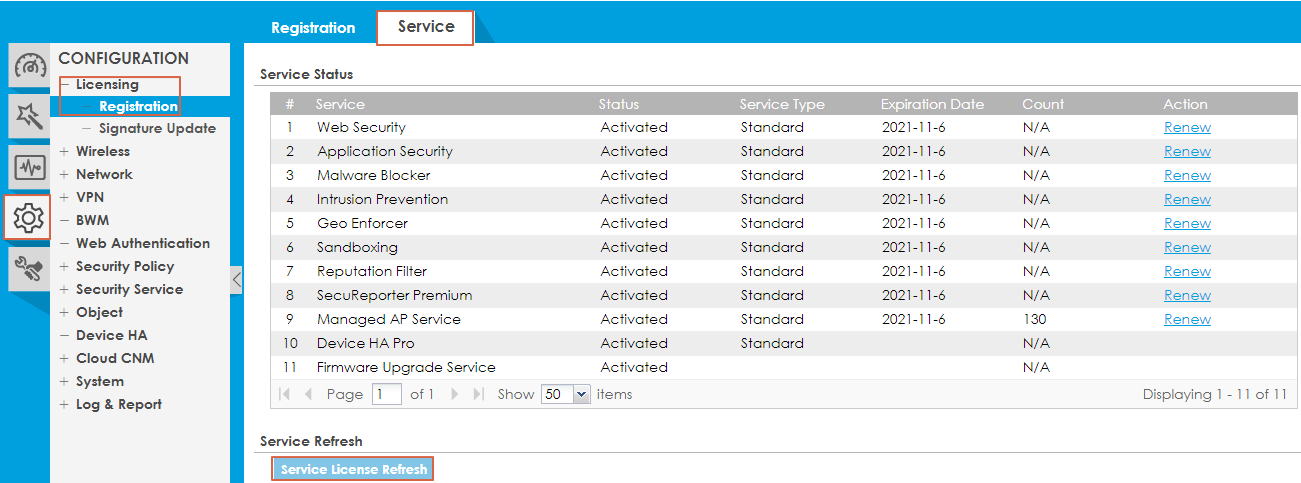

3. Napsauta "Service License Refresh" (Palvelulisenssin päivitys) osoitteessa Device 1 (Laite 1) tarkistaaksesi mahdollisen lisenssipäivityksen myzyxel.com-sivustolta.

Configuration > Licensing > Registration > Service > Service License Refresh

Kun olet saanut uuden laitteen (laite 3)

1. Varmuuskopioi laitteen 1 kokoonpano

2. Laitteen 3 tulisi käyttää järjestelmän oletuskonfiguraatiota.

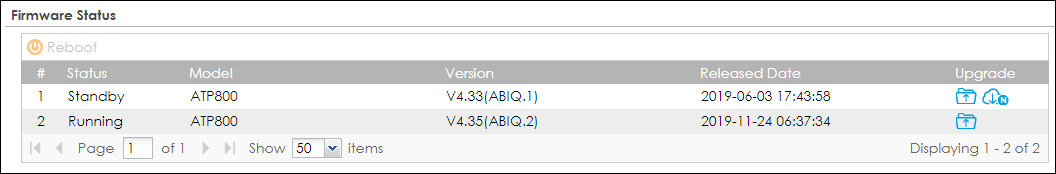

3. Käynnissä olevan laiteohjelmiston version on oltava sama molemmissa laitteissa.

4. Käynnissä olevan osion on oltava sama molemmissa laitteissa.

Aktiivinen (laite 1) - Käynnissä oleva laiteohjelmisto 4.35(ABIQ.2).

Passiivinen (laite 3) - Käynnissä laiteohjelmisto 4.35(ABIQ.2).

Laitteen 1 konfigurointi

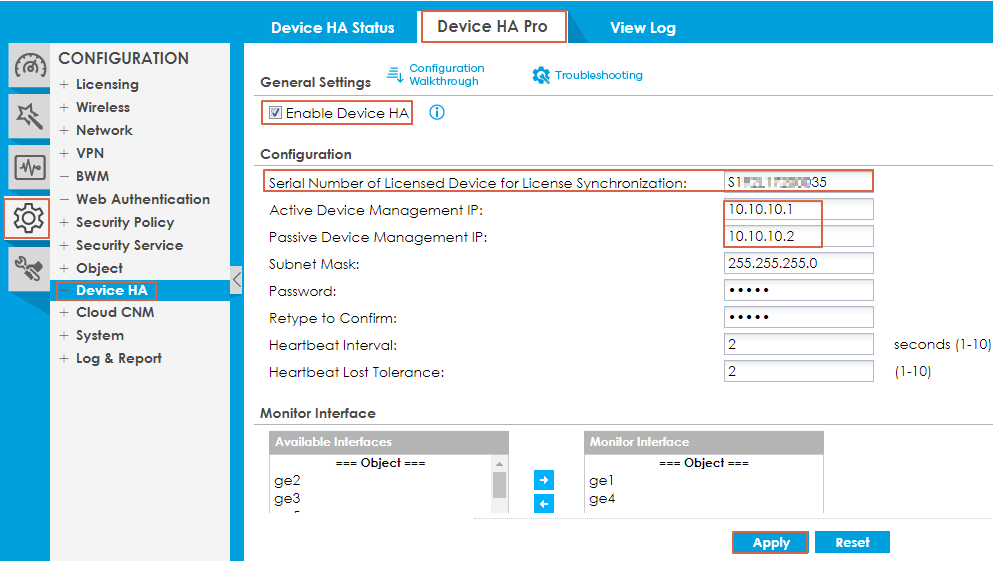

Siirry seuraaviin asetuksiin ja tarkista "Enable Device HA ":

Configuration > Device HA > Device HA Pro

Varmista, että kunkin kentän kokoonpano on oikea. (Aktiivisen ja passiivisen laitteen hallinta-IP, salasana...).

Seuraavaksi paina Apply-painiketta.

Määritys laitteessa 3

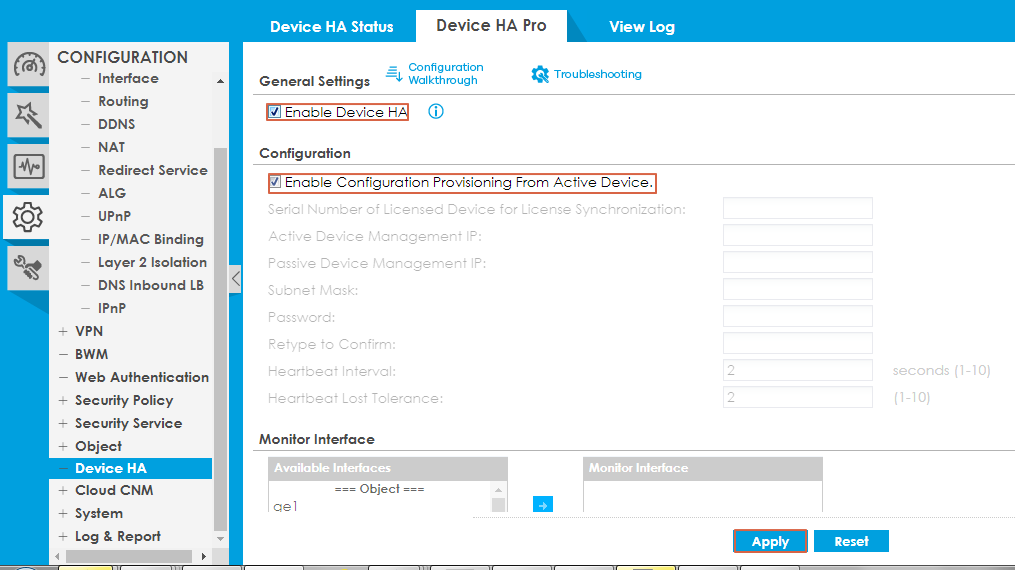

Siirry seuraaviin asetuksiin ja rastita "Enable Configuration Provisioning From Active Device " ja"Enable Device HA" ja paina sitten Apply:

Configuration > Device HA > Device HA Pro

Paina OK saadaksesi passiivisen laitteen konfiguroinnin valmiiksi.

Kytke nyt sykeväliportin (viimeinen kuparinen ethernet-portti) linkki ja odota täydellistä synkronointia.

Tässä esimerkissä ATP800:n sykeväliportti on portti 12.

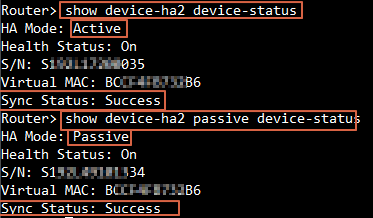

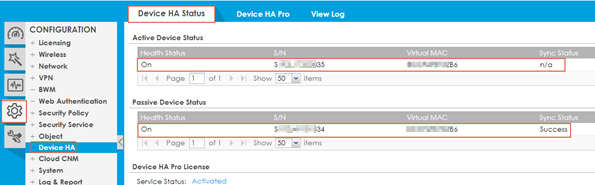

Synkronoinnin tila voidaan tarkistaa myös konsolin kautta .

komennot:

# show device-ha2 device-status
# show device-ha2 passive device-status

# show device-ha2 sync summary

Tarkistus

Voit tarkistaa, että kaikki toimii laitteen HA-tilan lokista.
Sinun pitäisi nähdä seuraavat viestit, kun määritys onnistui:

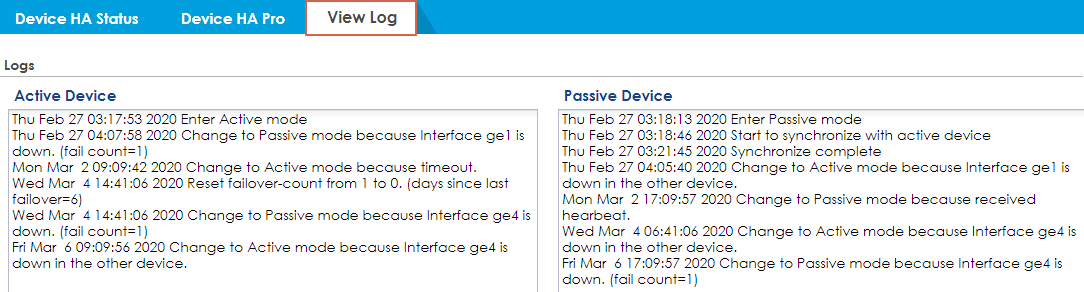

Laite 1 (aktiivinen rooli)

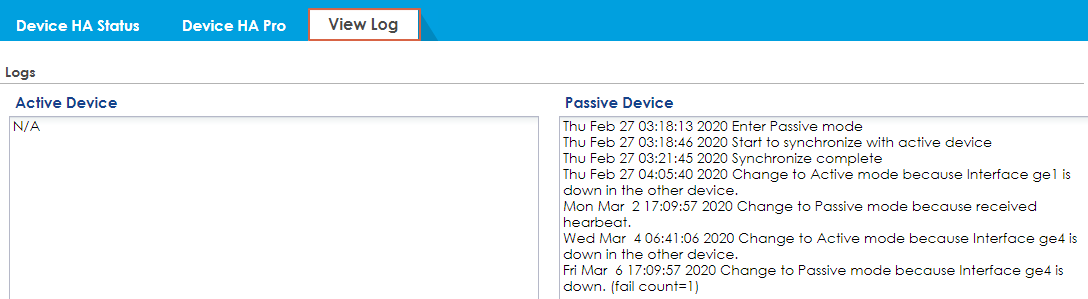

Laite 3 (passiivinen rooli)
