Nebula [Malli] - usean toimipisteen verkkojen hallinta Nebulan konfigurointimallin avulla

Konfiguraatiomalli on tehokas työkalu, jonka avulla voidaan ottaa käyttöön ja hallita monia Nebula-hallittuja laitteita yhden ainoan perustuvan konfiguraatiomallin mukaisesti. Työkalu tarjoaa paljon helpomman tavan määrittää uusia sivustoja ja laitteita ja ylläpitää yhdenmukaisuutta koko saman organisaation verkkojen välillä Nebula Control Centerissä (NCC). Se on erityisen hyödyllinen IT-ylläpitäjille, jotka hallinnoivat suurta määrää sivustoja, joilla on samankaltaiset verkkomallit, kuten vähittäismyyntiketju- tai franchising-yritys, jolla on monia toimipisteitä.

Määritysmalli

Konfiguraatiomallien käyttö edellyttää NCC Professional Pack-lisenssiä. Käyttäjät voivat luoda virtuaalisen sivuston, joka toimii mallina, ja kaikki virtuaaliseen sivustoon tehdyt muutokset kopioidaan siihen sidottuihin sivustoihin.

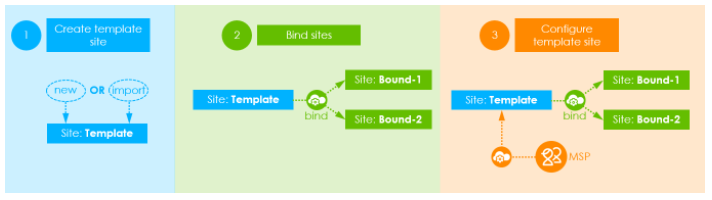

Kuva 1: Nebulan konfiguraatiomallin menetelmä

Konfiguraatiomallin ylläpitäjän oikeudet on jaoteltu kahteen eri tasoon: Organisaatio - Täysi ja Organisaatio - Ei mitään ja Sivusto - Täysi. Alla olevassa kaaviossa selitetään näiden kahden tason erilaiset valtuudet:

Seuraavassa osiossa selitetään virtuaalisen/mallin sivuston luominen ja todellisten sivustojen sitominen siihen:

• Uuden mallin luominen: Siirry kohtaan Organisaation laajuinen > Määritä > Määritysmallit.
  Voit joko luoda mallin käyttämällä jotakin olemassa olevan sivuston konfiguraatiota pohjana tai luoda uuden konfiguraatiomallin.

Kuva 2: Uuden mallin luominen

Miten todelliset sivustot sidotaan/irrotetaan malliin:

Kohde-sivustot ovat todellisia sivustoja, jotka haluat sitoa malliin. Kun sivusto sidotaan, sen asetukset korvataan mallin sivustolle määritetyillä asetuksilla. Huomaa, että laitekohtaiset asetukset (kuten nimet, tunnisteet, porttiasetukset, STP-prioriteetti jne.) ja verkkoasetukset (kuten IP-osoitteet) eivät ole osa mallin sivustoa, eikä niitä korvata.

Samoin voit poistaa sivustojen sidonnan mallista, jolloin sidonnasta irrotetut sivustot säilyttävät sidonnasta irrottamisen ajankohdan asetukset, eli mallista irrottamisen jälkeen tehtyjä muutoksia ei sovelleta sidonnasta irrotettuihin sivustoihin.

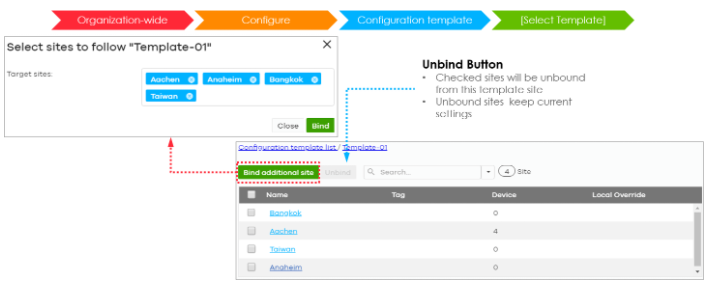

Kuva 3: Sivustojen sitominen/sidonnasta irrottaminen malliin.

Uuden sivuston sitominen malliin:

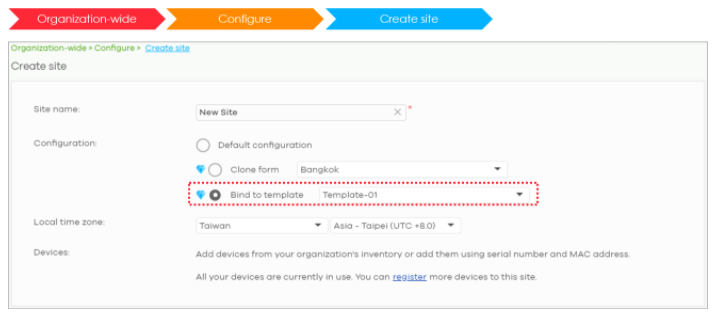

Kun luot uuden sivuston, voit myös sitoa sen virtuaaliseen/mallin sivustoon suoraan sivuston luomissivulla, jolloin uusi sivusto synkronoidaan mallin asetusten kanssa heti luomisen yhteydessä.

Kuva 4: Mallin kanssa sidotun uuden sivuston sitominen

Paikallisen ohituksen ottaminen käyttöön: Jokainen sidottujen sivustojen sivu sisältää paikallisen ohituspainikkeen. Jos ohituspainike on valittuna sivulla, se estää mallin sivustoa korvaamasta Sivuston asetuksia aina, kun uusi muutos tehdään. Huomaa, että paikallisen ohituksen ottaminen käyttöön yhdellä sivulla aktivoi paikallisen ohituksen kaikilla saman luokan tai laitetyypin sivuilla (lukuun ottamatta porttikohtaisia asetuksia).

Kuva 5: Paikallinen ohitus voidaan ottaa käyttöön, jolloin asetukset voidaan päivittää ja uusia malliin tehtyjä muutoksia ei sovelleta, ennen kuin ohitus poistetaan jälleen käytöstä.

• Näin tarkistat, että paikallinen ohitus on käytössä sidotulla sivustolla: Siirry kohtaan Koko organisaation laajuinen > Määritä > Määritysmallit > [Valitse malli].
  Voit tarkistaa, onko AP/SWITCH/SITE-WIDE:n paikallinen ohitus käytössä vai ei, tarkistamalla tämän sivun.

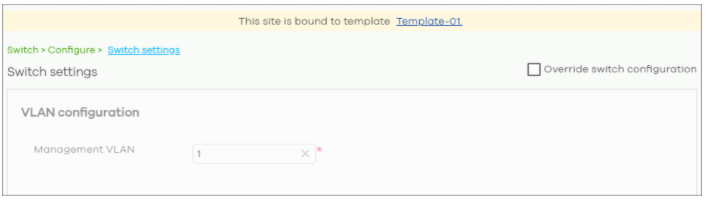

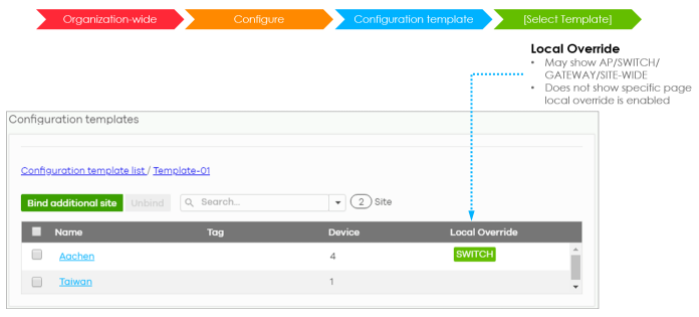

Kuva 6: Paikallisen ohituksen tarkistaminen sidotulla sivustolla

SWITCH-tunniste, kuten yllä olevassa kuvassa näkyy, osoittaa, että kytkinasetuksilla (ACL, Radius, IGMP jne.) on paikallinen ohitusoikeus, eikä mallin kytkinasetusten muutoksia synkronoida sivustolle.

NCC:ssä oleva määritysmalli kattaa nyt sivuston laajuiset asetukset, kytkimen sivuston laajuiset asetukset, kytkinprofiilit porttiasetuksia varten ja AP-asetukset. (Portit katetaan tulevassa julkaisussa).

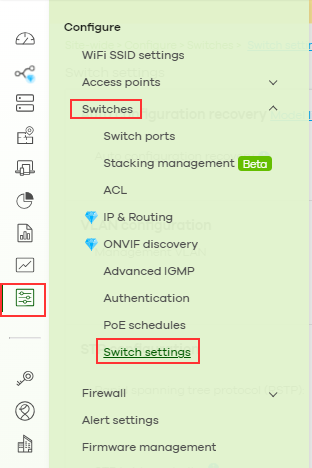

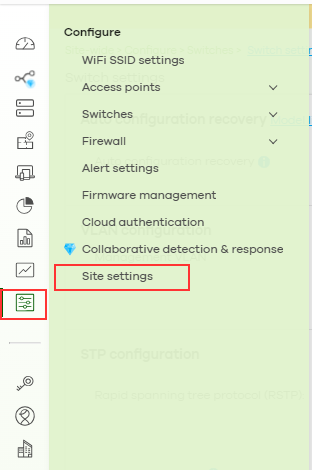

Kuva 7: Määritysmalli kattaa nyt Site-wide-asetukset (vasemmalla), Switchin yleiset asetukset, Switch-profiilit porttiasetuksia varten (keskellä) ja AP-asetukset (oikealla).

Malli Site - Kytkin

Kytkinosan osalta kytkimen yhteiset asetukset, kuten ACL, PoE-aikatauluprofiilit tai puhe-VLANit, koskevat kaikkia sidottujen sivustojen kytkimiä lukuun ottamatta kytkimen porttiasetuksia. Koska kytkinten topologia on ainutlaatuinen jokaisessa sivustossa, käyttäjien on luotava kytkinprofiili manuaalisesti ennen porttikohtaisten asetusten soveltamista. Selostamme kytkinprofiilin ja kytkinprofiiliporttien luomisen vaiheet seuraavasti:

• Kytkinprofiilin luominen: Siirry kohtaan [Valitse malli-sivusto] > Kytkin > Kytkinprofiilit.
  Voit joko luoda kytkinprofiilin käyttämällä jotakin olemassa olevaa kytkimen kokoonpanoa pohjana tai luoda uuden kytkinprofiilin.

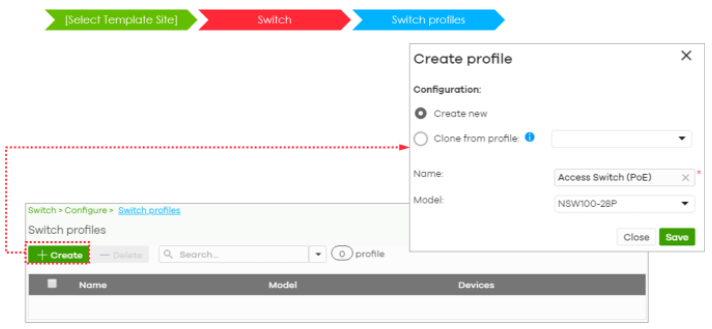

Kuva 8: Kytkinprofiilin luominen

• Kytkimien sitominen kytkinprofiiliin: Siirry kohtaan [Valitse mallin sivusto] > Kytkin > Kytkinprofiilit > Kytkimien sitominen.
  Napsauta tällä sivulla "Bind switches" (Kytkimien sitominen) -painiketta ja sido saman mallin kytkimet kytkinprofiiliin.

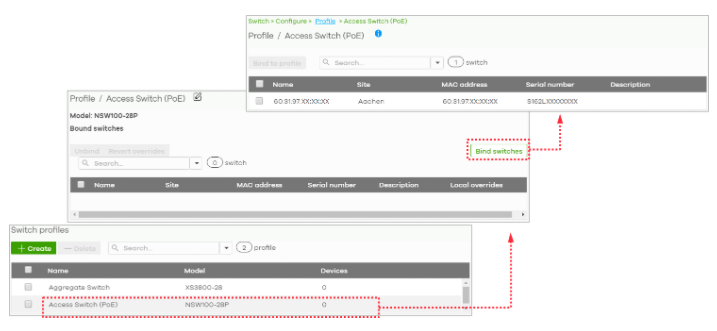

Kuva 9: Kytkimen sitominen kytkinprofiiliin

Voit myös tarkistaa, onko jokin kytkinportin ohitus käytössä, kun tarkistat paikallisen ohituksen. Napsauta tarvittaessa "Revert overrides" (Kumoa ohitukset) -painiketta poistaaksesi kaikki kytkinportin ohitukset.

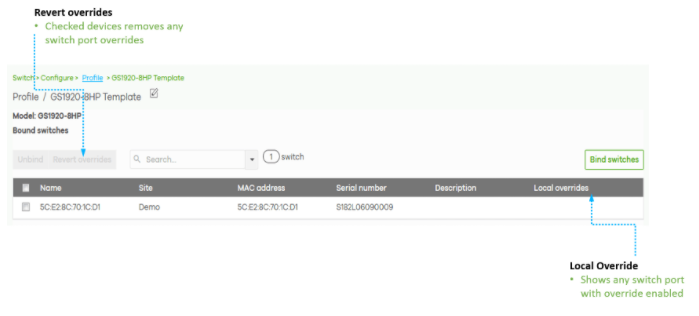

Kuva 10: Paikallisen päällekytkennän tarkistaminen ja päällekytkentöjen peruuttaminen tarvittaessa

• Kytkinprofiilin kytkinporttien määrittäminen:
  Koska kytkinporttiasetukset ovat laitepohjaisia, käyttäjien on määritettävä kytkinprofiilin kytkinportit kytkinprofiilin mallin luomisen jälkeen. Kytkinprofiilin portit-sivulle pääsee suoraan kytkinprofiilisivulla napsauttamalla "configure ports on this profile" (Määritä tämän profiilin portit) tai sivulle pääsee näytön vasemmassa reunassa olevan valikkopalkin Kytkin > Määritä > Kytkinprofiilin portit -valikon kautta. Kun kytkinprofiilin portit on määritetty ja tallennettu, kytkinporttien asetukset koskevat kaikkia kyseiseen kytkinprofiiliin sidottuja kytkimiä.

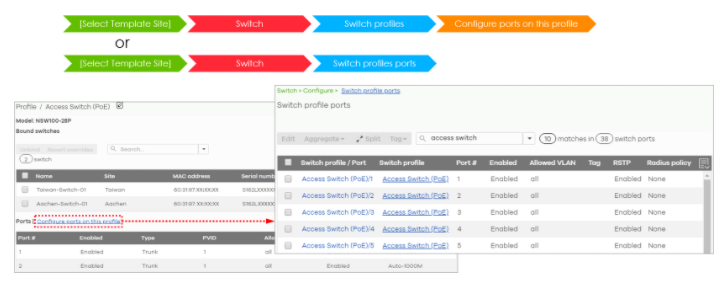

Kuva 11: Kytkinprofiilin kytkinporttien määrittäminen

Mallisivusto - AP

Yhteyspisteitä voidaan hallita ja ottaa käyttöön myös massoittain käyttämällä määritysmallia. Se on erityisen hyödyllinen, kun rakennetaan suuri määrä sivustoja, joilla on samanlainen käyttöönottotyyppi, kuten vähittäismyymälät tai sivukonttorit. Eri toimipisteisiin asennetuille AP-pisteille määritetään samat AP-konfiguraatiot mallin sivustossa, mukaan lukien SSID-tunnukset, salasanat, todennusmenetelmät, captive-portaalit ja muut. Se helpottaa huomattavasti saumatonta yhteyttä langattomaan verkkoon ilman ylimääräisiä kirjautumistietoja ja tunnistetietoja, kun verkon käyttäjä siirtyy paikastatoiseen.

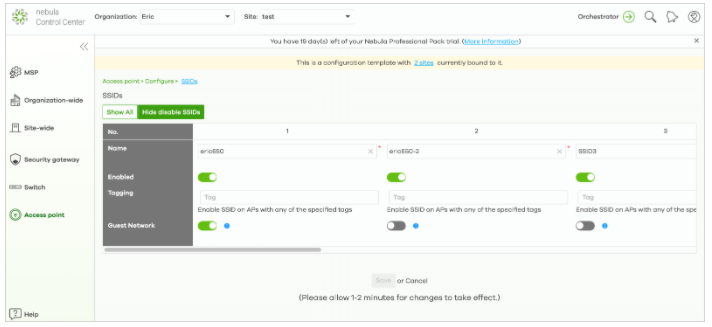

Kuva 12: Kaikille sidotuille toimipaikoille asetetaan samat SSID-tunnukset mallipaikassa.

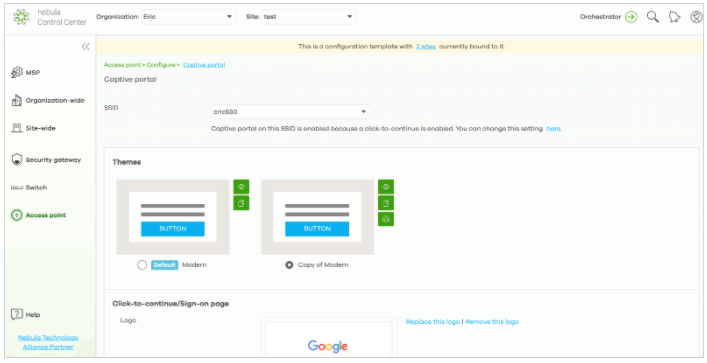

Kuva 13: Mallisivuston Captive Portal -suunnittelu voidaan kopioida kaikkiin sidottuihin sivustoihin.

Yhteenveto

Kun verkon käyttöönotto laajenee useisiin toimipisteisiin, yksittäisten laitteiden hallinta voi olla erittäin hankalaa ja aikaa vievää. Käyttökustannusten ja -ajan vähentämiseksi konfiguraatiomallien käyttäminen voi mahdollistaa uusien sivustojen käyttöönoton nopean käyttöönoton sekä sen, että käyttäjät voivat tehdä konfiguraatiomuutoksia irtotavarana välittömästi, mikä tekee usean sivuston verkon hallinnasta paljon helpompaa kuin ennen!
