Nebula [VPN] - L2TP-VPN konfigurálása RADIUS/AD-kiszolgálóval a Nebula segítségével

A Nebula Cloud platform lehetőséget kínál arra, hogy az L2TP VPN-felhasználók a RADIUS 802.1x és (vagy) AD-kiszolgálókon keresztül hitelesítsék a vezetékes/vezeték nélküli hálózatokat, és csatlakozzanak a hálózat helyi tartományvezérlőihez.

Tartalomjegyzék:

1. Forgatókönyv
2. Hitelesítés beállítása a Nebula Control Centerben
3. A RADIUS / AD-kiszolgáló beállítása
4. Az L2TP beállítása a Nebula Control Centerben
5. Az ügyfél konfigurálása és ellenőrzése

1. Forgatókönyv

Előfeltétel: Az ügyfél VPN IP-címei nem fedhetik át a LAN alhálózatot.

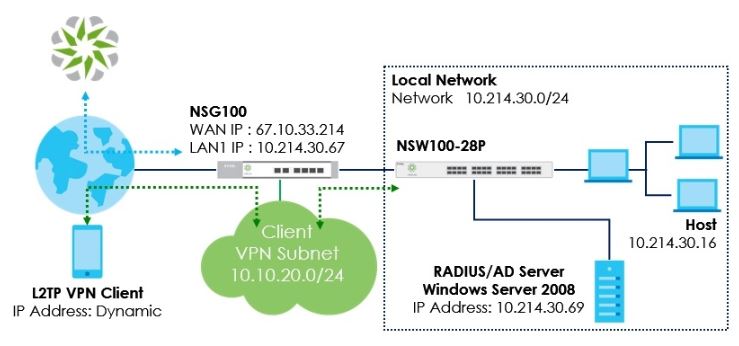

Forgatókönyv: L2TP VPN-kapcsolat létrehozása Radius/AD-kiszolgálókkal Windows server 2008 rendszerben.
Előkészületek: NSG100 *1, NSW100 *1, RADIUS Server *1 és AD Server *1 Windows server 2008-ban, iPhone 6S+ *1 és Laptop x1.

2. Hitelesítés beállítása a Nebula Control Centerben

1. Navigáljon a

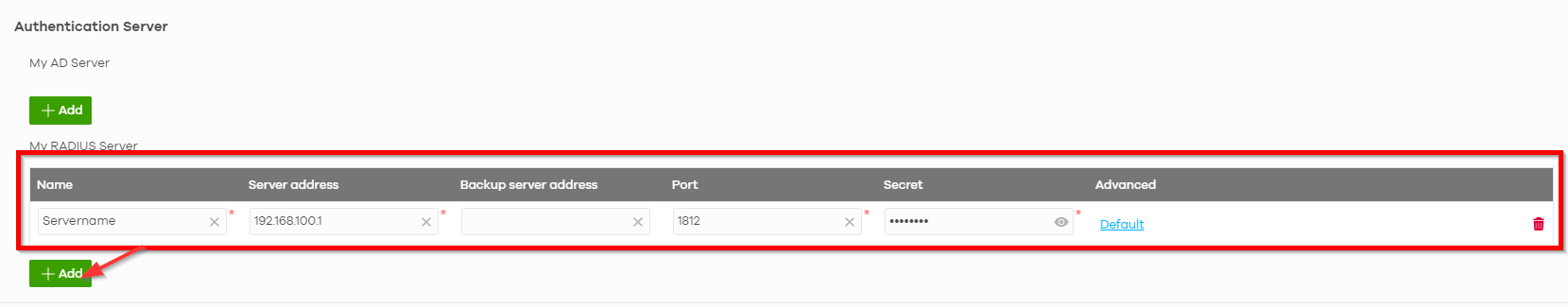

2. Adja meg az adatokat a RADIUS-kiszolgálóm alatt

A Saját RADIUS-kiszolgáló opció használatához a felhasználónak be kell állítania a Radius kiszolgáló és az Active Directory szerepköröket a tartományvezérlőn.

A RADIUS / AD-kiszolgáló beállítása

RADIUS:

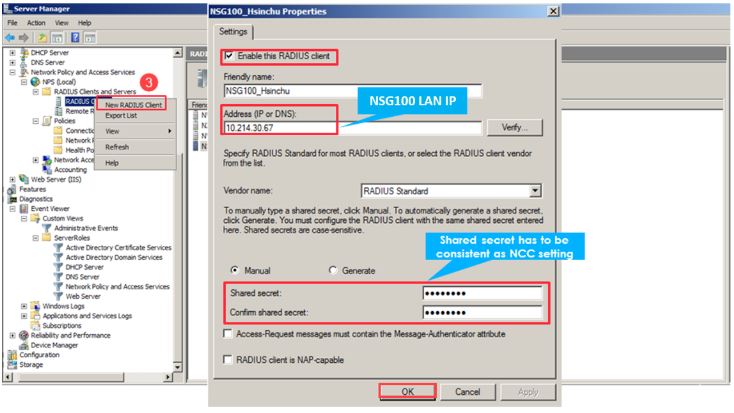

1. Új RADIUS-ügyfél hozzáadása
Kiszolgálókezelő > Szerepkör > Hálózati házirend és hozzáférési szolgáltatások > NPS(helyi) > RADIUS-ügyfelek és -kiszolgálók > RADIUS-ügyfél > Új RADIUS-ügyfél > Adja meg a piros színű információkat > OK.

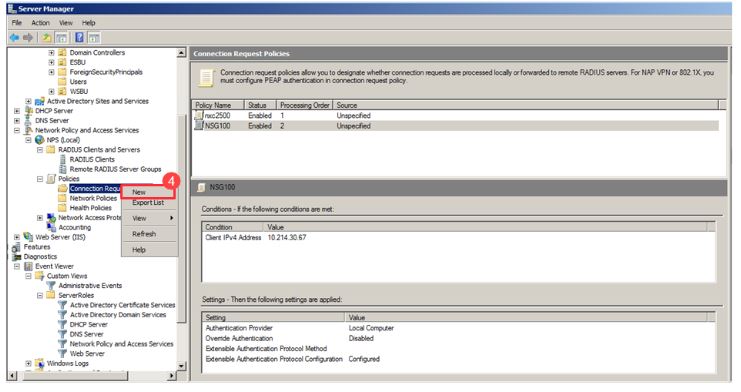

2. Új RADIUS-ügyfél hozzáadása

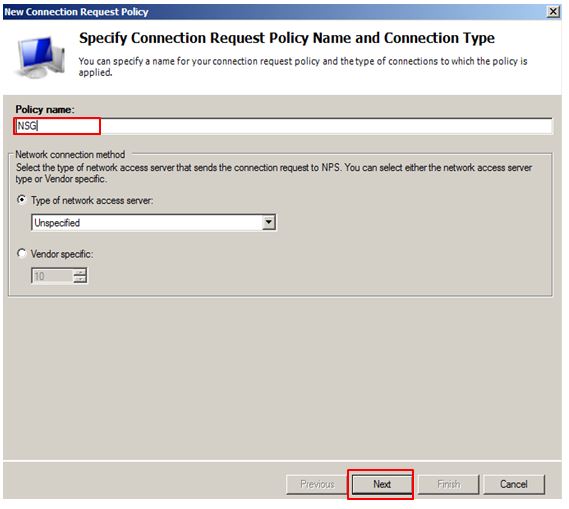

3. Adja meg a házirend nevét (pl.: USG) > Tovább

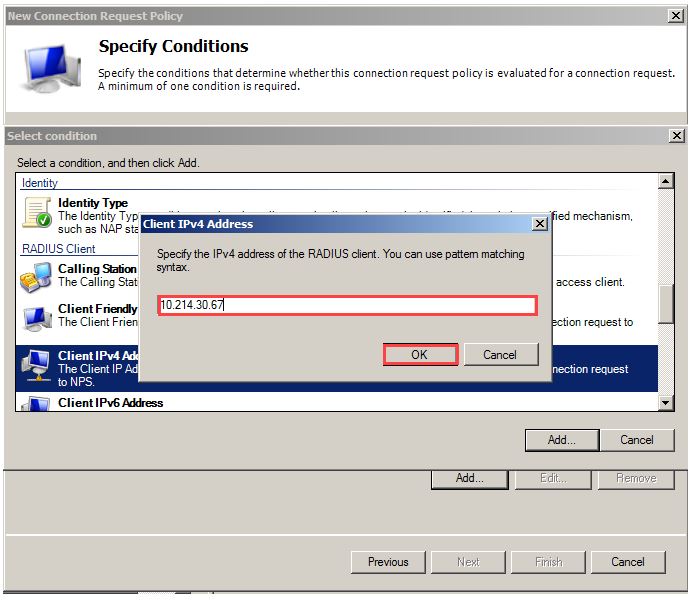

4. Válassza ki az Ügyfél IPv4-címét > Hozzáadás > Adja meg a WAN NSG100 IP-címét (pl.: 10.214.30.67) > OK

AD

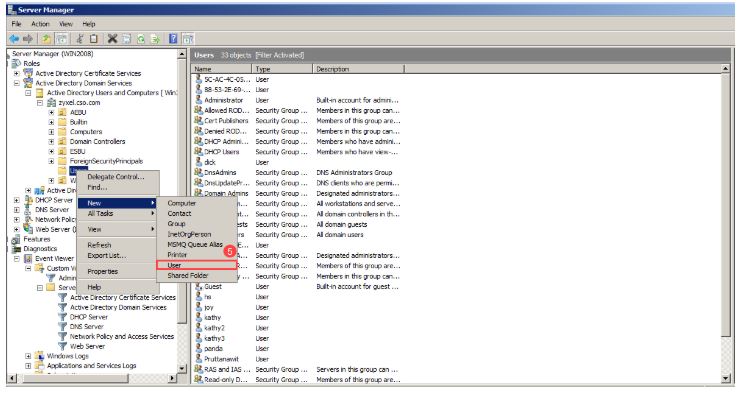

1. Új AD-felhasználó hozzáadása
Kiszolgálókezelő >Role > Active Directory tartományi szolgáltatások > Active Directory felhasználók és számítógépek > zyxel.cso.com > Felhasználók > Új > Felhasználó

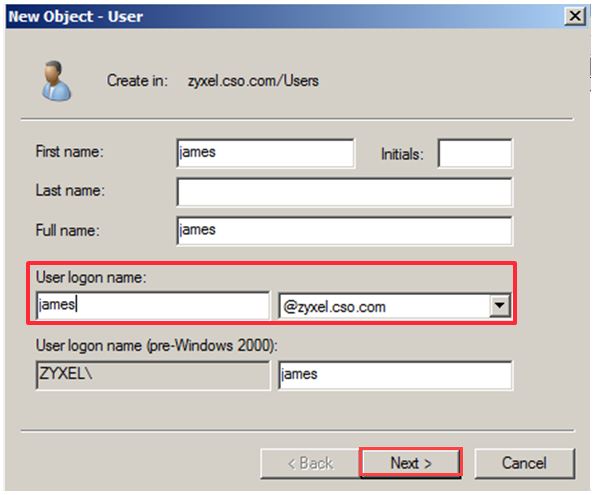

2. Adja meg a felhasználó bejelentkezési nevét (pl.: james@zyxel.cso.com) > Tovább

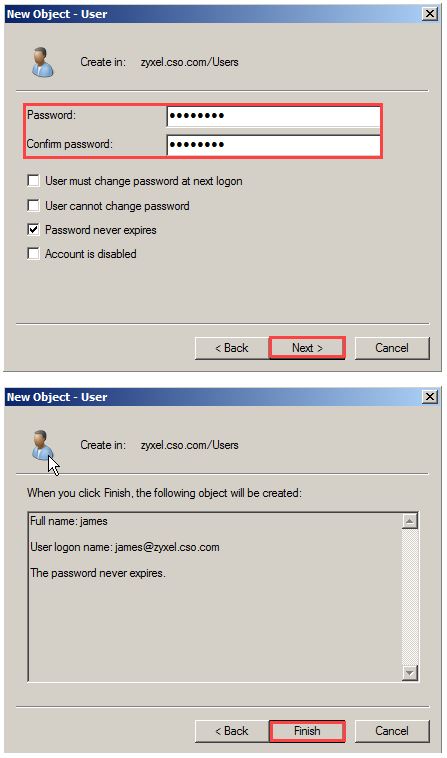

3. Jelszó megadása > Következő > Befejezés

4. Az L2TP beállítása a Nebula Control Centerben

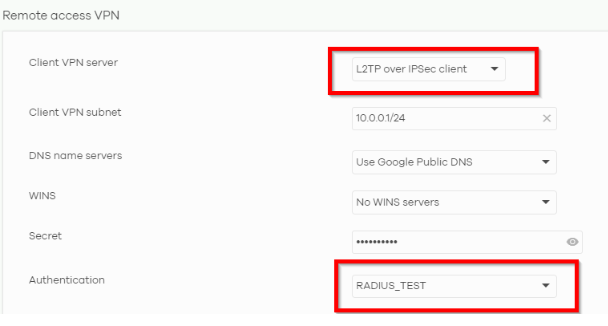

1. Navigáljon a

és állítsa be a kliens beállításait az igényeinek megfelelően. Ne felejtse el kiválasztani a RADIUS-kiszolgálót a "Hitelesítés" mezőben.

5. Az ügyfél konfigurálása és ellenőrzése

Ebben a példában az iPhone általános beállításait nézzük meg az ügyfél beállításához:

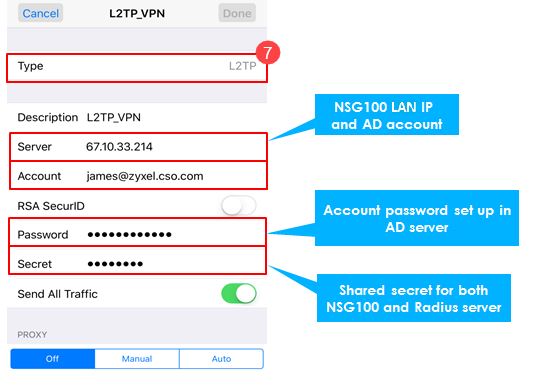

1. iPhone > Beállítások > Általános > VPN > VPN-konfiguráció hozzáadása > Típus > L2TP

2. iPhone > Beállítások > VPN bekapcsolása

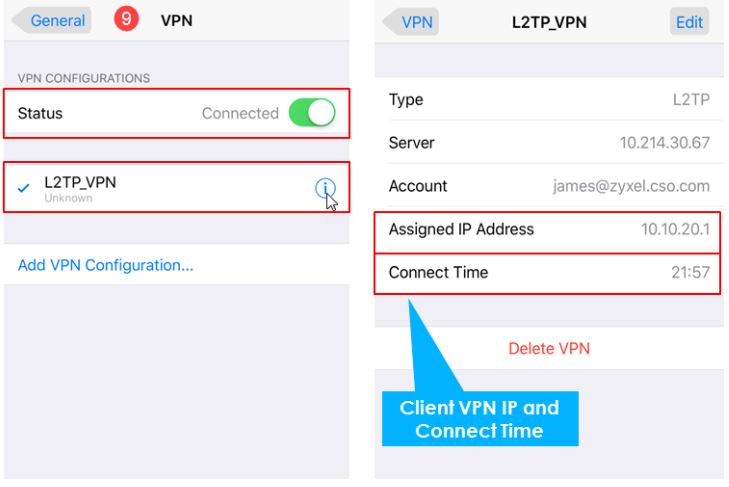

3. iPhone > Beállítás > Általános > VPN

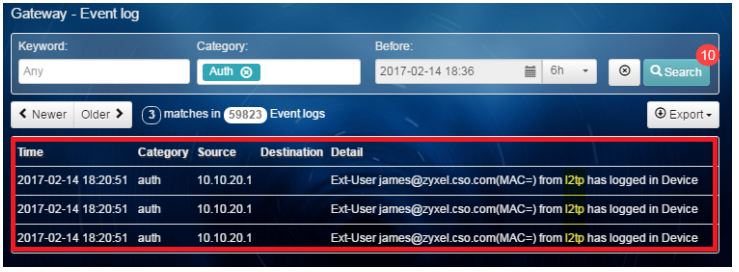

4. L2TP kapcsolat eredménye az NCC-n keresztül

Az eseménynapló az L2TP ügyfél bejelentkezési adatait mutatja

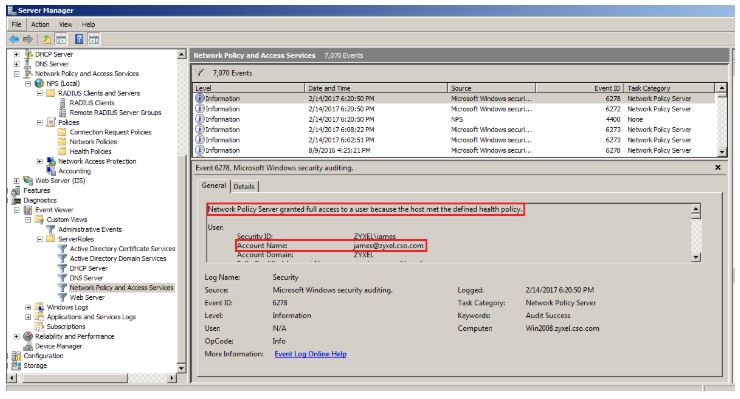

5. L2TP-kapcsolat eredménye az eseménynézőben Windows Server 2008 alatt
Kiszolgálókezelő > Diagnosztika > Egyéni nézetek > Eseménynéző > Kiszolgálói szerepkörök > Hálózati házirend és hozzáférési szolgáltatások

6. Az L2TP-ügyfél hitelesítési kiszolgálón keresztüli engedélyezésének eredménye - Az L2TP-ügyfél IP 10.20.20.1 elérheti a 10.214.30.16 LAN-hosztot.
