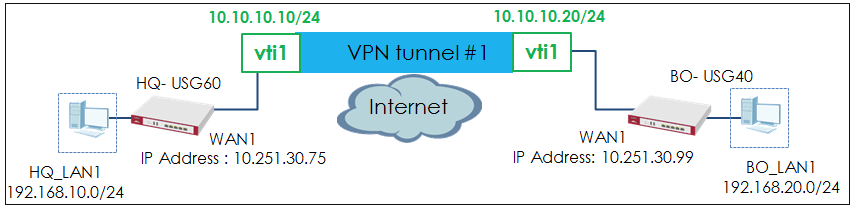

Questo articolo mostra come configurare una VPN site-to-site IPSec (con serie USG) utilizzando VTI (Virtual Tunnel Interface). Di seguito viene indicato come configurare il tunnel VPN tra ciascun sito. Quando il tunnel VPN è configurato, è possibile accedere a ciascun sito in modo sicuro

Nota : tutti gli indirizzi IP di rete e le subnet mask sono esempi. Si prega di sostituirli con gli indirizzi IP e le subnet mask effettivi della rete. Questo esempio è stato testato utilizzando USG40 e USG60 (versione firmware: ZLD 4.20).

1) Configurare il tunnel VPN IPSec sull'USG60 della sede centrale (HQ-USG60)

1.1 Configura VPN Gateway

Nel configuratore web dell'USG60, vai su CONFIGURAZIONE > VPN > IPSec VPN >VPN Gateway e crea una regola VPN che può essere utilizzata con l'USG remoto.

CONFIGURAZIONE > VPN > IPSec VPN >VPN Gateway

1.2 Configurare la connessione VPN

Configurare la connessione VPN come segue.

CONFIGURAZIONE > VPN > IPSec VPN > Connessione VPN

1.3 Configurare l'interfaccia VTI

Configurare un'interfaccia VTI che corrisponda alla regola VPN.

Configurazione > Rete > Interfaccia > VTI

2) Configurare il tunnel VPN IPSec sull'USG40 della filiale (BO-USG40)

2.1 Configura VPN Gateway

Nel configuratore web dell'USG40, vai su CONFIGURAZIONE > VPN > IPSec VPN >VPN Gateway e crea una regola VPN che può essere utilizzata con l'USG remoto.

CONFIGURAZIONE > VPN > IPSec VPN >VPN Gateway

2.2 Configurare la connessione VPN

Configurare la connessione VPN come segue.

CONFIGURAZIONE > VPN > IPSec VPN > Connessione VPN

2.3 Configurare l'interfaccia VTI

Configurare un'interfaccia VTI che corrisponda alla regola VPN.

Configurazione > Rete > Interfaccia > VTI

2.4 Connettere il tunnel VPN

Torna a CONFIGURAZIONE > VPN > VPN IPSec > Connessione VPN e fai clic su Connetti .

CONFIGURAZIONE > VPN > IPSec VPN > C onnessione VPN

2.5 Controllare lo stato della connessione VTI

Una volta stabilita la connessione VPN, vengono attivate le interfacce VTI su HQ-USG60 e BO-USG40.

• HQ-USG60

• BO-USG40

3) Configurare il Policy Route su HQ-USG60

3.1 Configurazione dell'oggetto LAN e del percorso dei criteri

Creare un oggetto per la sottorete BO_LAN1.

CONFIGURAZIONE > Oggetto > Indirizzo/Geo IP

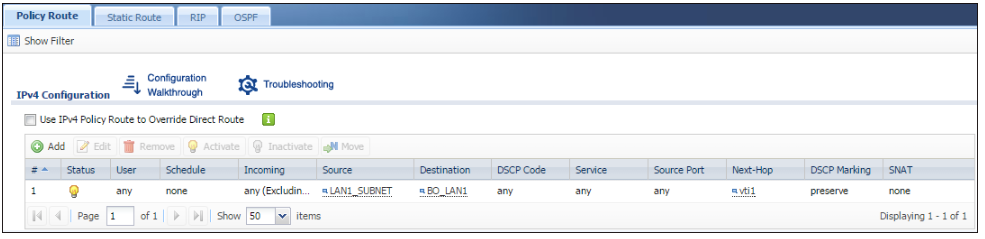

Quindi configurare il percorso della politica.

CONFIGURAZIONE > Rete > Routing > Policy Route

4) Configurare la policy route su BO-USG40

4.1 Configurazione dell'oggetto LAN e del percorso dei criteri

Creare un oggetto per la sottorete HQ_LAN1.

CONFIGURAZIONE > Oggetto > Indirizzo/Geo IP

Configurare il percorso della politica.

CONFIGURAZIONE > Rete > Routing > Policy Route

5) Testare il tunnel VPN IPSec

1 . Vai alla schermata MONITOR > Monitor VPN > IPSec di HQ-USG60 e controlla il tempo di attività del tunnel e il traffico in entrata (byte)/in uscita (byte) .

MONITOR > Monitor VPN > IPSec

2 . Per verificare se un tunnel funziona o meno, eseguire il ping da un computer in un sito a un computer nell'altro. Assicurarsi che entrambi i computer abbiano accesso a Internet (tramite dispositivi IPSec).

PC presso HQ Office: Windows 7 > cmd > ping 192.168.20.34

PC presso la filiale: Windows 10 > cmd > ping 192.168.10.33
