Come impostare Link Aggregation su un USG

Questo tutorial ti aiuterà a collegare i tuoi Ports tramite Link Aggregration!

Passaggi della procedura dettagliata

Questo tutorial ti mostrerà come configurare un'interfaccia LACP 802.3ad che raggruppa più Ports fisici del tuo USG per moltiplicare la larghezza di banda o come creare un'interfaccia balance-alb che collega una VLAN specifica da più PRD_N_gLm9pG multipli a più PRD_N_xYQs5X_QY5s5XM

1. Configurazione di 802.3ad (modalità LACP)

1. Accedi all'unità inserendo il suo indirizzo IP e le credenziali per un account amministratore (per impostazione predefinita, il nome utente è "admin", la password è "1234")

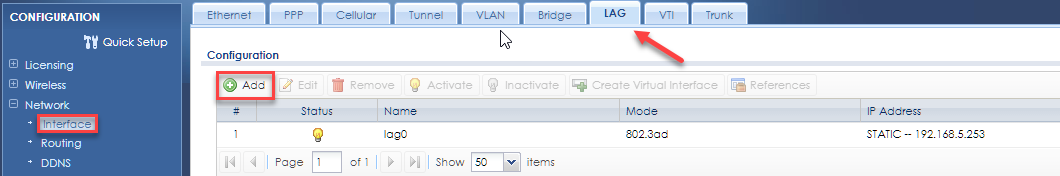

2. Passare a Rete> Interfaccia> LAG e aggiungere una nuova interfaccia in " Configurazione "




3. Spuntare la casella di controllo " Abilita interfaccia ", impostare il " Tipo di interfaccia " su " Interno ", digitare un nome e scegliere la " Zona " di sicurezza appropriata




4. Scorri verso il basso fino a " Configurazione LAG ", modifica la " Modalità " su " 802.3ad ", modifica la " Politica Xash Hash " su " layer 2 " per connettere un livello 2 Switch o su " layer2 + 3 " per connettersi a un router o Livello 3 Switch


5. Scegli la " frequenza LACP " desiderata per accelerare (ogni secondo) o rallentare (ogni 30 secondi).
   Scegli i Port desiderati come membri del tuo GAL.
   Scorri verso il basso fino a " Assegnazione indirizzo IP " e " Impostazione DHCP " per configurare le impostazioni IP e DHCP dell'interfaccia del tuo GAL prima di fare infine clic su " OK "

2. Configurazione della modalità balance-alb

1. Accedi all'unità inserendo il suo indirizzo IP e le credenziali per un account amministratore (per impostazione predefinita, il nome utente è "admin", la password è "1234")


2. Passare a Rete> Interfaccia> LAG e aggiungere una nuova interfaccia in " Configurazione "


3. Spuntare la casella di controllo " Abilita interfaccia ", impostare il " Tipo di interfaccia " su " Interno ", digitare un nome e scegliere la " Zona " di sicurezza appropriata


4. Scorri verso il basso fino a " Configurazione LAG ", cambia la " Modalità " in " balance-alb "


5. Scegli i Port desiderati come membri del tuo GAL e (se lo desideri).
   Scorri verso il basso fino a " Assegnazione indirizzo IP " e " Impostazione DHCP " per configurare le impostazioni IP e DHCP dell'interfaccia del tuo GAL prima di fare infine clic su "OK"




6. Per condividere la VLAN utilizzando più USD Port su più Switch, fare clic sulla scheda " VLAN ", modificare la VLAN desiderata e scegliere l'interfaccia LAG come " Base Port "

Nota : quando si configura 802.3ad (LACP), è necessario configurare anche Switch Ports affinché si trovino in un'aggregazione di collegamenti corrispondente.
Puoi utilizzare solo un Switch, ma più Switch Ports.
La velocità e duplex delle porte devono essere uguali su Switchs e USG.

Fai attenzione quando configuri Link Aggregation! Una configurazione errata potrebbe portare a loop che potrebbero interrompere la rete.

KB-00060
