Legacy USG - Configurare 2 connessioni WAN con la stessa VLAN

Problema:

"Non sono in grado di impostare due interfacce PPP con la stessa VLAN come interfaccia di base!".

Soluzione:

Se il problema è che avete più di una connessione PPPoE con tag VLAN ed entrambe utilizzano lo stesso ID VLAN (per questo esempio: German Telekom - VLAN 7), dovete usare uno switch per togliere il tag a una delle connessioni.

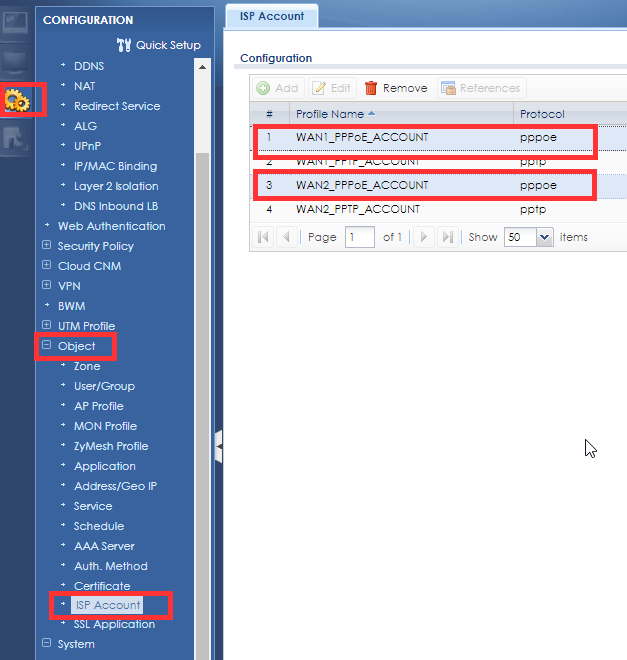

Per effettuare alcune preconfigurazioni, configureremo gli account ISP. Andate quindi su Configurazione > Oggetto > Account ISP e aggiungete o utilizzate uno degli account PPPoE esistenti per inserire le credenziali del vostro ISP. Ripetere l'operazione per la seconda connessione.

Configurazione VLAN

Per la seconda connessione è necessario uno switch per l'untag della VLAN. In questo articolo di knowledgebase viene descritto come gestire le VLAN su uno switch Zyxel.

La configurazione è la seguente:

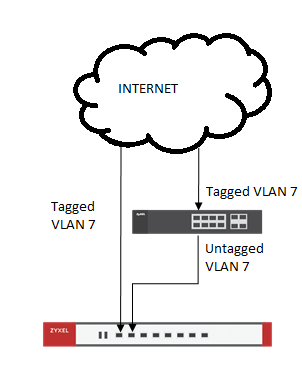

La connessione da Internet/modem allo switch è taggata con la VLAN7. La connessione dallo switch all'USG deve essere untagged VLAN7.

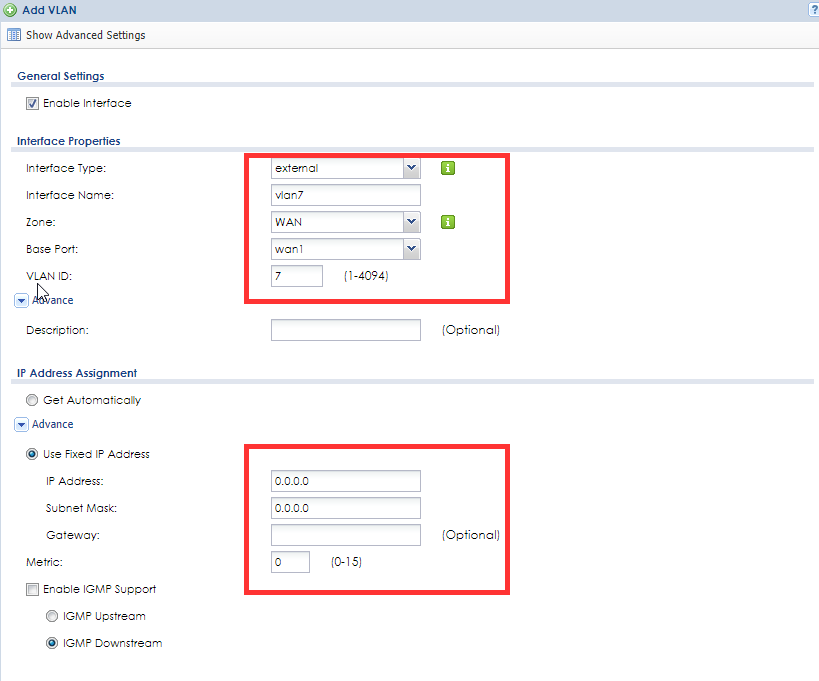

Nell'USG andare su Configurazione > Interfacce > VLAN e cliccare su "Aggiungi" per creare una nuova VLAN come questa:

Per "Base Port" scegliere la porta dell'USG (dove è collegata la connessione ISP) da USG310 in poi.

Impostazione delle connessioni Internet

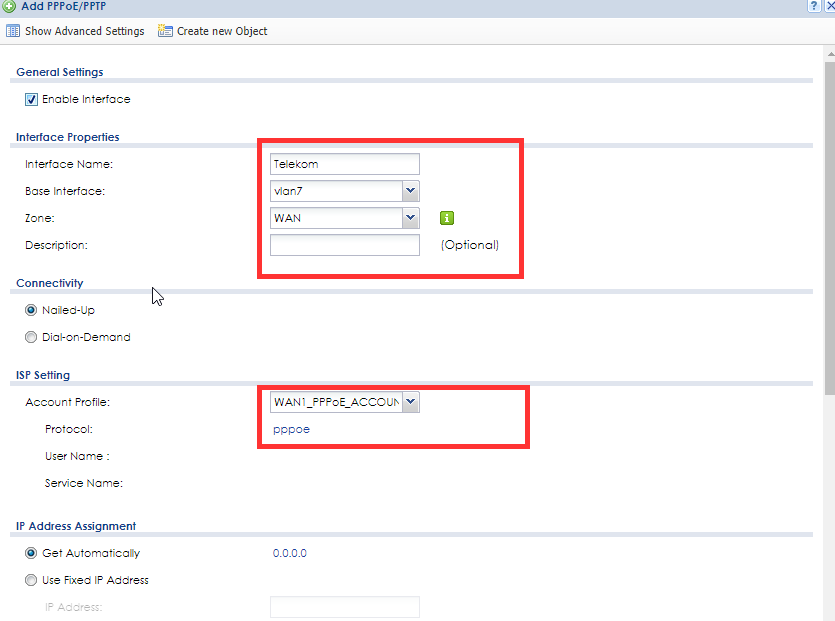

Andare su Configurazione > Rete > Interfaccia > PPP e cliccare su Aggiungi.

Dovrebbe essere impostata in questo modo:

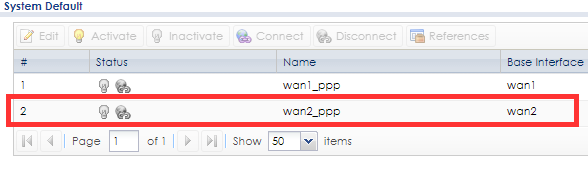

Per la seconda connessione è possibile utilizzare una connessione predefinita del sistema. Ma assicuratevi di utilizzare una connessione che non utilizzi la stessa porta di base della VLAN. In questo esempio, abbiamo usato la porta base WAN1 per la VLAN7. Ciò significa che ora si deve utilizzare la WAN2:

Ora sono state configurate due connessioni Internet basate su VLAN.

KB-00255
