A volte, come amministratore, vuoi regolare la larghezza di banda utilizzata dai tuoi clienti. Questo tutorial mostrerà come farlo sulla maggior parte delle nostre unità. Le basi rimangono molto simili in tutta la nostra gamma di prodotti!

La prima parte del tutorial ti mostrerà come impostare una regola di gestione della larghezza di banda utilizzando il traffico SIP come esempio

Questa seconda parte dell'esercitazione fornirà due scenari per l'impostazione di QoS. Uno dei motivi principali per cui gli utenti abilitano la gestione della larghezza di banda (QoS) è dare la priorità al traffico VoIP. Questa guida fornirà le istruzioni sulla creazione di una regola QoS per dare la priorità al VoIP, nonché sulla priorità del traffico per dispositivi specifici.

Tabella dei contenuti

Sezione A: Configurazione BWM

Sezione B: Configurazione VoIP utilizzando BWM

Abilitazione BWM

QoS per il servizio VoIP

QoS basato sull'indirizzo IP

Sezione A: Configurazione BWM

1 . Accedere all'unità inserendo l'indirizzo IP e le credenziali per un account amministratore

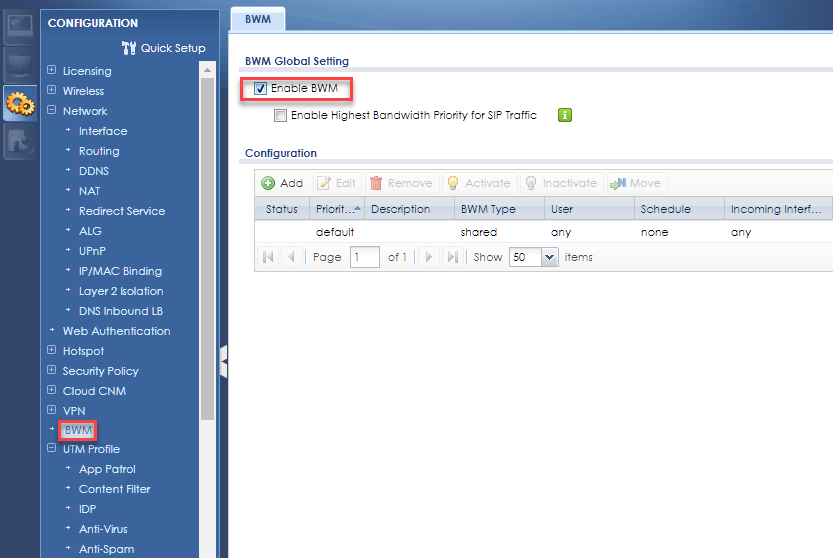

2 . Passare a Configurazione > BWM e selezionare la casella per abilitare BWM


3 . A seconda del tuo dispositivo (ZyWall USG 50 o superiore e serie USG di nuova generazione), puoi selezionare "Abilita priorità larghezza di banda massima per il traffico SIP". Questa opzione utilizza la porta SIP predefinita UDP 5060.



4 . A seconda del tuo scenario, devi creare oggetti per i tuoi servizi e indirizzi IP:

Passare a Configurazione > Oggetto > Indirizzo/Geo IP per creare ad esempio oggetti Indirizzo IP per i telefoni SIP - utilizzando la scheda "Gruppo di indirizzi" in alto, è possibile inserire questi oggetti in un gruppo per utilizzarli successivamente nel proprio BWM

5 . Passare a Configurazione > Oggetto > Servizio e creare l'oggetto servizio desiderato

6 . Passare a Configurazione > Oggetto > Servizio per creare una pianificazione in cui deve essere applicata la regola BWM

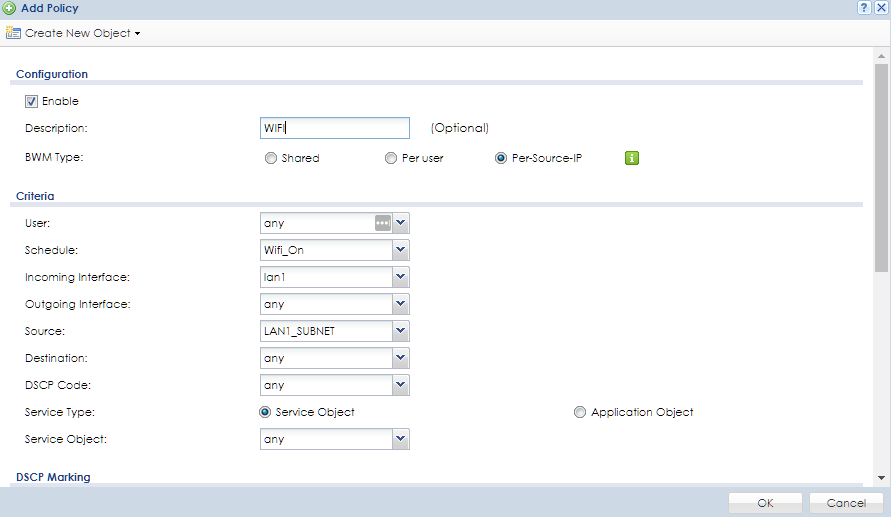

7 . Ora torna a Configurazione> BWM e fai clic su "Aggiungi", scegli un nome appropriato, scegli "Pianificazione", "Interfaccia in entrata" (di solito una delle tue reti LAN) precedentemente creata e "Oggetto di servizio"



8 . Scorri verso il basso fino a " Bandwidth Shaping " e scegli la priorità desiderata per il traffico in entrata e in uscita (7 = priorità più bassa, 1 = priorità più alta, 5 = impostazione predefinita per il traffico VOIP )

Questo è tutto! Ora hai creato con successo una regola BWM che dà la priorità al tuo traffico VOIP.

Sezione B: Configurazione VoIP utilizzando BWM

Abilitazione BWM

Accedi alla pagina di configurazione web del router e vai al menu, Configurazione ( ) → BWM . Selezionare la casella per abilitare la funzione di gestione della larghezza di banda ( Abilita BWM ) e applicare le impostazioni.

Tutte le regole create dall'utente avranno una priorità più alta, a seconda della configurazione dell'utente. Tutto il resto del traffico avrà una priorità di 7 in base alla regola BWM predefinita.

QoS per il servizio VoIP

Per creare una regola di gestione della larghezza di banda che consenta la priorità del traffico VoIP, fare clic sul pulsante Aggiungi .

Nota: eseguire questa operazione solo se la casella di controllo "Abilita priorità larghezza di banda più elevata per il traffico SIP" è deselezionata o non disponibile sul modello dell'appliance.

• Vai su Service Object e seleziona SIP (o le porte utilizzate per il VoIP)
• Scorri verso il basso fino all'opzione Bandwidth Shaping e imposta la priorità su 1 (la priorità più alta)
• Lasciare tutti gli altri campi come predefiniti


Se utilizzi una porta VoIP proprietaria, dovrai prima creare l'oggetto servizio. Vai a Configurazione ( ) → Oggetto → Servizio e fare clic sul pulsante Aggiungi per inserire e opporsi al numero di porta VoIP proprietario.

Dopo aver creato l'oggetto per la porta di servizio, puoi creare la regola BWM per dare la priorità a questa particolare porta VoIP.

QoS basato sull'indirizzo IP

Per consentire una priorità di nodo specifica in base al suo indirizzo IP, dobbiamo prima creare l'oggetto indirizzo. Vai a Configurazione ( ) → Oggetto → Indirizzo e fare clic sul pulsante Aggiungi per inserire la voce dell'indirizzo IP per il dispositivo.

Ora che l'oggetto indirizzo è stato creato, possiamo creare la regola BWM per dare la priorità a tutto il traffico proveniente dal dispositivo.

• Per il campo Interfaccia in entrata sotto "Criteri" selezionare LAN1 (questa è l'interfaccia interna a cui è connesso il dispositivo sul router)
• Per il campo Interfaccia in uscita selezionare la connessione WAN appropriata o selezionare SYSTEM_DEFAULT_WAN_TRUNK per applicare la priorità di gestione della larghezza di banda attraverso tutte le connessioni WAN
• Per il campo Origine seleziona l'oggetto indirizzo che hai creato per l'IP del dispositivo ( IP_Phone basato su questa guida)
• Scorri verso il basso fino a Bandwidth Shaping e imposta la priorità (1 è la più alta)
