Switch di rete - Configurazione di RSTP (Rapid-Spanning-Tree-Protocol) in una topologia ad anello

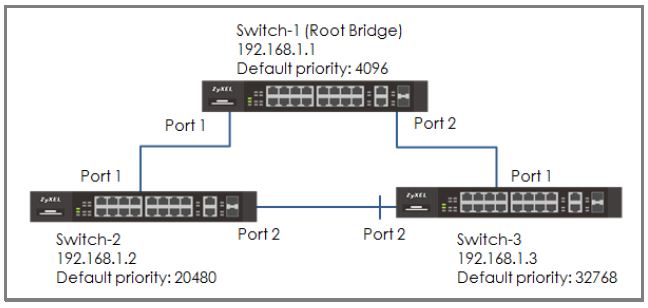

Questo esempio mostra agli amministratori come impostare RSTP (Rapid Spanning Tree Protocol) nella topologia ad anello per implementare la ridondanza della rete.

Configurare RSTP in una topologia ad anello

1. Configurare RSTP in una topologia ad anello

Nota! Assicurarsi che il collegamento tra Switch-2 e Switch-3 non sia collegato per evitare loop involontari prima di terminare la configurazione RSTP.

1.1 Configurazione dello Switch-1

Accedere alla GUI web e andare su

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

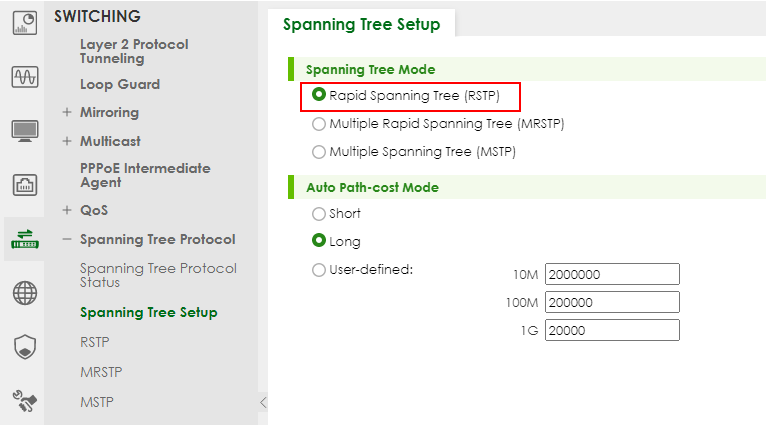

Controllare se la configurazione di Spanning Tree è Rapid Spanning Tree. In caso contrario, selezionarla e fare clic su "Applica".

3. Configurare lo switch-1: accedere alla GUI web e andare su:

SWITCHING > Spanning Tree Protocol > RSTP

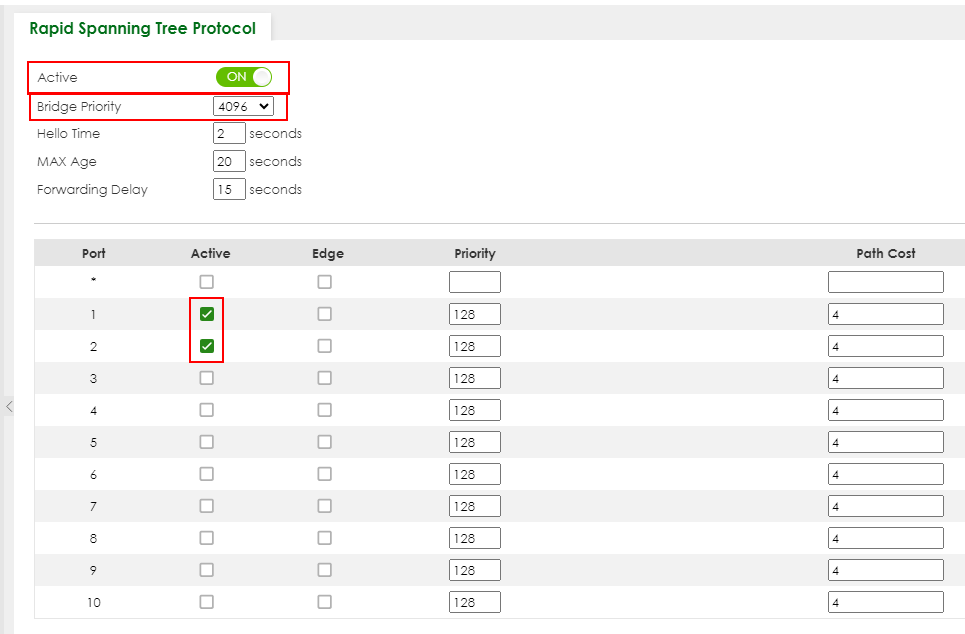

Selezionare la casella "Attivo". Impostare la priorità del ponte = 4096. Attivare le porte 1 e 2. Fare clic su "Applica".

1.2 Configurazione dello Switch-2

1. Accedere alla GUI web e andare su:

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

Controllare se la configurazione di Spanning Tree è Rapid Spanning Tree. In caso contrario, selezionarla e fare clic su "Applica".

2. Configurare RSTP navigando in:

SWITCHING > Spanning Tree Protocol > RSTP

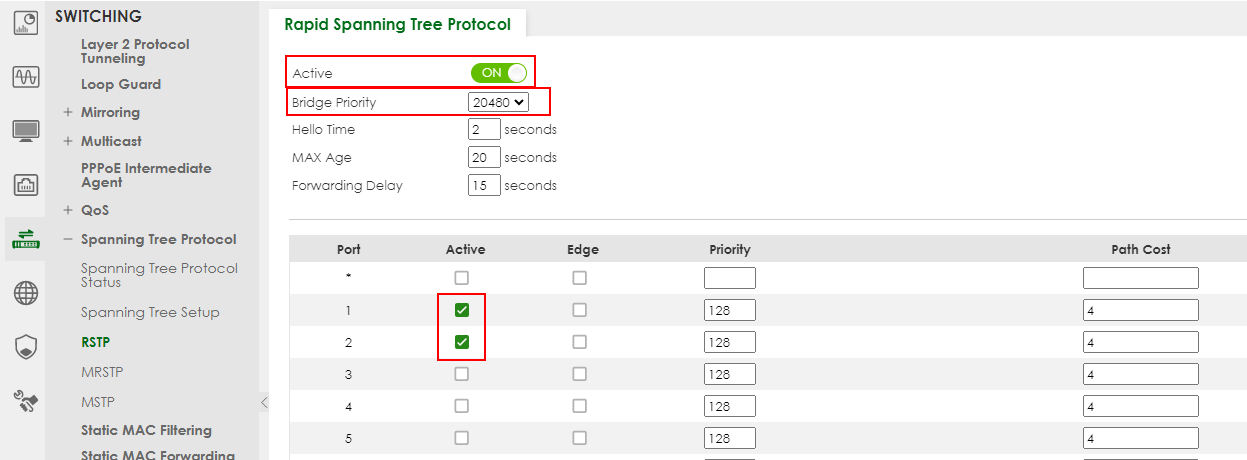

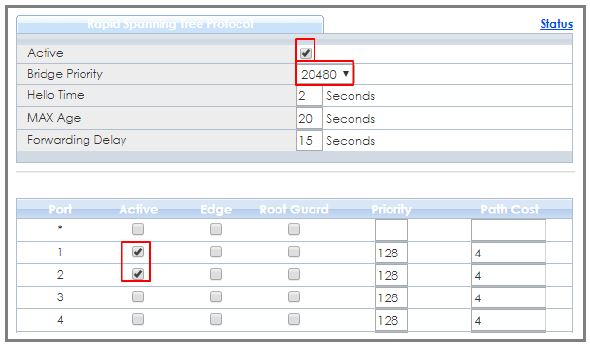

Selezionare la casella "Attivo". Impostare la priorità del ponte = 20480. Attivare le porte 1 e 2. Fare clic su "Applica".

1.3 Configurazione dello Switch-3

Accedere alla GUI web e andare a Menu > Applicazione avanzata > Protocollo Spanning Tree > Configurazione. Verificare se la configurazione di Spanning Tree è Rapid Spanning Tree. In caso contrario, selezionarla e fare clic su "Applica".

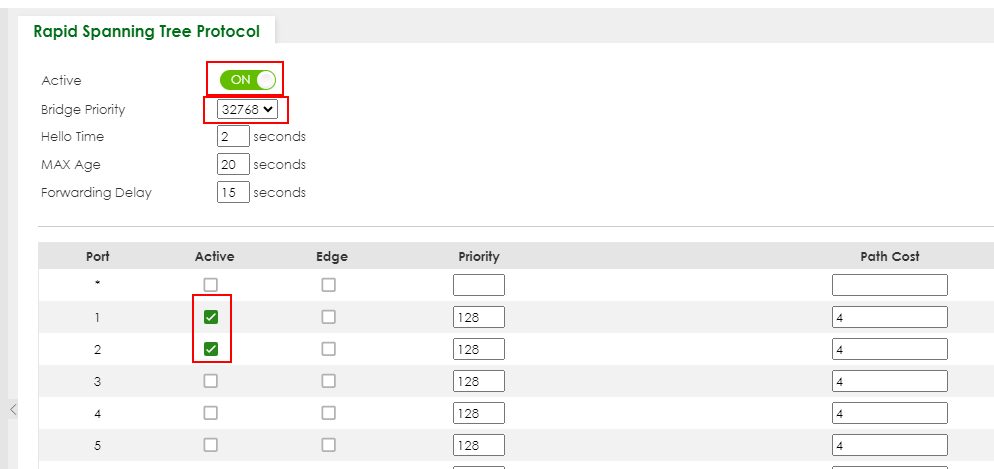

4. Configurare lo switch-3: accedere alla GUI web e andare a Menu > Applicazione avanzata > Protocollo Spanning Tree > RSTP. Selezionare la casella "Attivo". Impostare la priorità del ponte = 32768. Attivare le porte 1 e 2. Fare clic su "Applica".

1. Infine, collegare il collegamento tra Switch-2 e Switch-3.

1.4 Test del risultato

• Verificare lo stato dello Switch-1:

Andare a:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

L'ID del ponte radice e l'ID del nostro ponte dovrebbero essere uguali. Ciò significa che Switch-1 è il ponte radice. Entrambe le porte 1 e 2 devono essere in stato di FORWARDING , mentre entrambi i loro ruoli di porta sono porte designate.

* Vecchia GUI

Verificare lo stato dello Switch-2

Andare a:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

e verificare lo stato della porta di Switch-2. La porta 1 dovrebbe essere la porta radice in stato di FORWARDING , mentre la porta 2 dovrebbe essere una porta designata anch'essa in stato di FORWARDING .


* Vecchia GUI

Verificare lo stato di Switch-3

Accedere a Menu > Applicazione avanzata > Spanning Tree e verificare lo stato della porta dello switch-3. La porta 1 dovrebbe essere la porta radice in stato FORWARDING , mentre la porta 2 è una porta alternativa in stato DISCARDING .

Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) Configurazione di RSTP in una topologia ad anello (GUI tradizionale)

1. Prima di terminare la configurazione di RSTP, accertarsi che il collegamento tra Switch-2 e Switch-3 non sia collegato per evitare loop involontari.

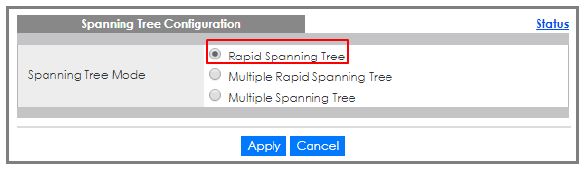

2. Configurare lo Switch-1: accedere alla GUI web e andare a Menu > Applicazione avanzata > Protocollo Spanning Tree > Configurazione. Verificare se la configurazione di Spanning Tree è Rapid Spanning Tree. In caso contrario, selezionarla e fare clic su "Applica".

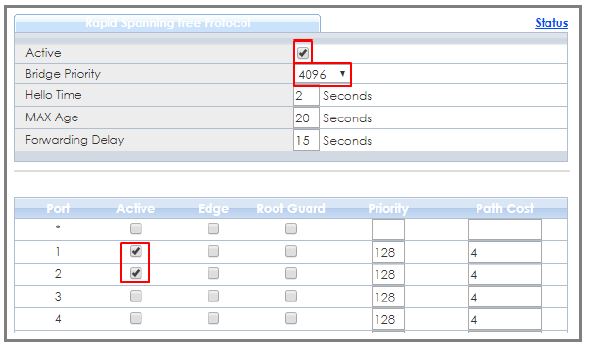

3. Configurazione dello switch-1: accedere alla GUI web e al menu > Applicazione avanzata > Protocollo Spanning Tree > RSTP. Selezionare la casella "Attivo". Impostare la priorità del ponte = 4096. Attivare le porte 1 e 2. Fare clic su "Applica".

4. Configurazione dello Switch-2: accedere alla GUI web e andare a Menu > Applicazione avanzata > Protocollo Spanning Tree > Configurazione. Verificare se la configurazione di Spanning Tree è Rapid Spanning Tree. In caso contrario, selezionarla e fare clic su "Applica".
5. Configurazione dello switch-2: accedere alla GUI web e al menu > Applicazione avanzata > Protocollo Spanning Tree > RSTP. Selezionare la casella "Attivo". Impostare la priorità del ponte = 20480. Attivare le porte 1 e 2. Fare clic su "Applica".

6. Configurazione dello Switch-3: accedere alla GUI web e andare a Menu > Applicazione avanzata > Protocollo Spanning Tree > Configurazione. Verificare se la configurazione di Spanning Tree è Rapid Spanning Tree. In caso contrario, selezionarla e fare clic su "Applica".

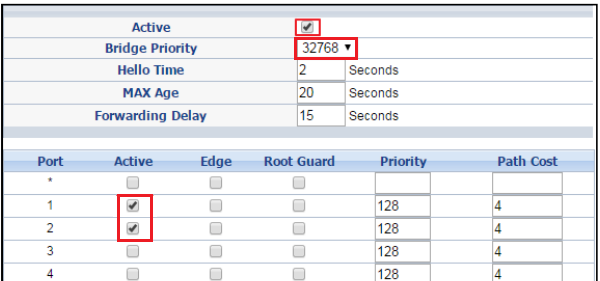

7. Configurazione dello switch-3: accedere alla GUI web e al menu > Applicazione avanzata > Protocollo Spanning Tree > RSTP. Selezionare la casella "Attivo". Impostare la priorità del ponte = 32768. Attivare le porte 1 e 2. Fare clic su "Applica".

8. Infine, collegare il collegamento tra Switch-2 e Switch-3.

2. Testate il risultato

• Verificare lo stato dello Switch-1: andare a Menu > Applicazione avanzata > Protocollo Spanning Tree. L'ID del ponte radice e l'ID del nostro ponte devono essere uguali. Ciò significa che Switch-1 è il ponte radice. Entrambe le porte 1 e 2 devono essere in stato di FORWARDING , mentre entrambi i loro ruoli di porta sono porte designate.

• Verificare lo stato dello Switch-2: andare a Menu > Applicazione avanzata > Spanning Tree e controllare lo stato della porta dello Switch-2. La porta 1 dovrebbe essere la porta radice, mentre entrambi i ruoli delle porte sono porte designate. La porta 1 dovrebbe essere la porta radice in stato di FORWARDING , mentre la porta 2 dovrebbe essere una porta designata anch'essa in stato di FORWARDING .




• Verificare lo stato dello Switch-3: accedere a Menu > Applicazione avanzata > Spanning Tree e controllare lo stato della porta dello Switch-3. La porta 1 dovrebbe essere la porta radice in stato di FORWARDING , mentre la porta 2 è una porta alternativa in stato di DISCARDING .



3. Cosa potrebbe andare storto

• Se il Root Bridge non è il dispositivo previsto:

1. Diminuire la priorità di Spanning Tree di questo dispositivo.
2. Aumentare la priorità di Spanning Tree degli altri dispositivi.

• Lo switch con la priorità di bridge più bassa sarà il ponte radice. Se la priorità è la stessa, lo switch con l'indirizzo MAC più basso sarà il Root Bridge.
• Se non è possibile accedere alla gestione degli switch e i LED delle porte degli switch lampeggiano continuamente, è possibile ripristinare l'accesso alla gestione rimuovendo o scollegando i collegamenti ridondanti per interrompere l'anello.
  Questo accade spesso prima che Spanning Tree sia configurato sui dispositivi o se Spanning Tree è configurato in modo errato.
