Commutazione - Configurazione del controllo della larghezza di banda [Limite di velocità].

Questo esempio mostra agli amministratori come configurare il controllo della larghezza di banda per gestire i tassi di traffico.
È possibile limitare il traffico in entrata, quello in uscita o entrambi.

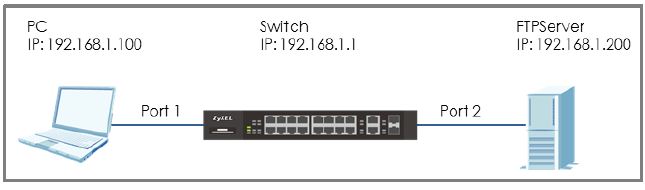

In questo esempio, utilizziamo due computer: Client FTP (PC) e Server FTP (FTPServer).
Il PC caricherà o scaricherà file dal server FTP.

Configurare il controllo della larghezza di banda per limitare la velocità del traffico

Nota:
Tutti gli indirizzi IP di rete e le subnet mask sono utilizzati come esempi in questo articolo. Si prega di sostituirli con gli indirizzi IP e le subnet mask della propria rete. Questo esempio è stato testato utilizzando un XGS4600-32 con firmware v4.50.

1) Configurare il controllo della larghezza di banda

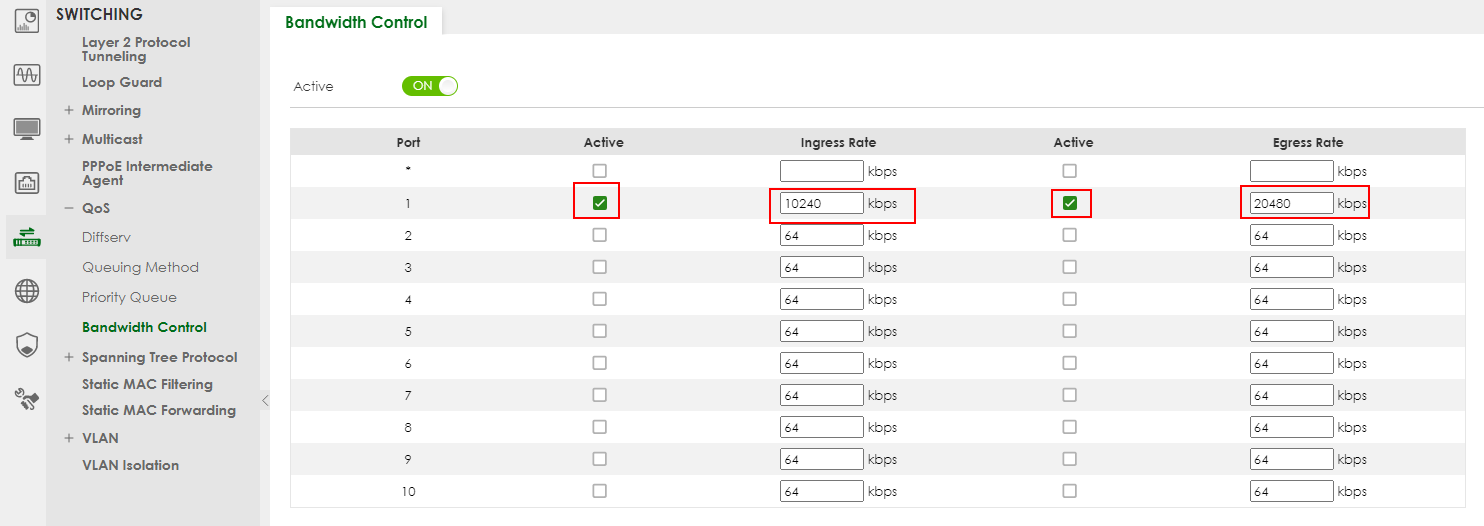

1. Accedere alla GUI web e andare su

SWITCHING > QoS > Bandwidth Control

2. Selezionate la casella "Attivo". Immettere le tariffe in Ingress Rate (limite di upload) = 10240 kbps e Egress Rate (limite di download) = 20480 kbps.

Ricordarsi di selezionare anche le caselle "Active"delle porte. Fare clic su "Applica" alla fine.

3. Salvare la configurazione

Test del risultato

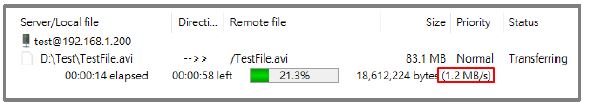

1. Utilizzare il PC per caricare un file sul server FTP. La velocità di trasferimento deve essere più o meno di 1,25 MB/s (10240 Kbit/s).

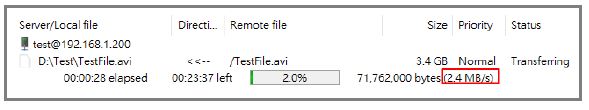

2. Utilizzare il PC per scaricare un file dal server FTP. La velocità di trasferimento deve essere più o meno di 2,5 MB/s (20480 Kbit/s).


Se si riscontrano problemi

Attivare il controllo di flusso sia sullo switch che sul PC.

Un problema noto che abbiamo riscontrato è che il throughput TCP su alcuni dispositivi potrebbe essere instabile e inaffidabile. Ciò è dovuto al fatto che la gestione della larghezza di banda (BWM) in ingresso su alcuni dispositivi (ad esempio, computer Windows con schede di rete meno efficienti) funziona male quando si configura il controllo della larghezza di banda (limitazione della velocità) e potrebbe causare un risultato inaspettato. Quando la gestione della larghezza di banda è implementata, l'attivazione del controllo di flusso aumenta il throughput in ingresso perché i PC che trasmettono non superano la dimensione della finestra e non causano la perdita dei pacchetti.

Il controllo di flusso funziona inviando segnali di pausa alla porta di invio quando la memoria buffer della porta ricevente (sullo switch) è piena, regolando il traffico in modo che corrisponda alle impostazioni di controllo della larghezza di banda della porta ricevente. Il controllo di flusso deve essere abilitato su entrambi i lati perché abbia effetto. Tuttavia, la cosa positiva è che la maggior parte delle schede di rete dei PC dovrebbe avere il controllo di flusso abilitato per impostazione predefinita, per cui è possibile ottenere risultati soddisfacenti abilitando il controllo di flusso solo sulle porte dello switch.

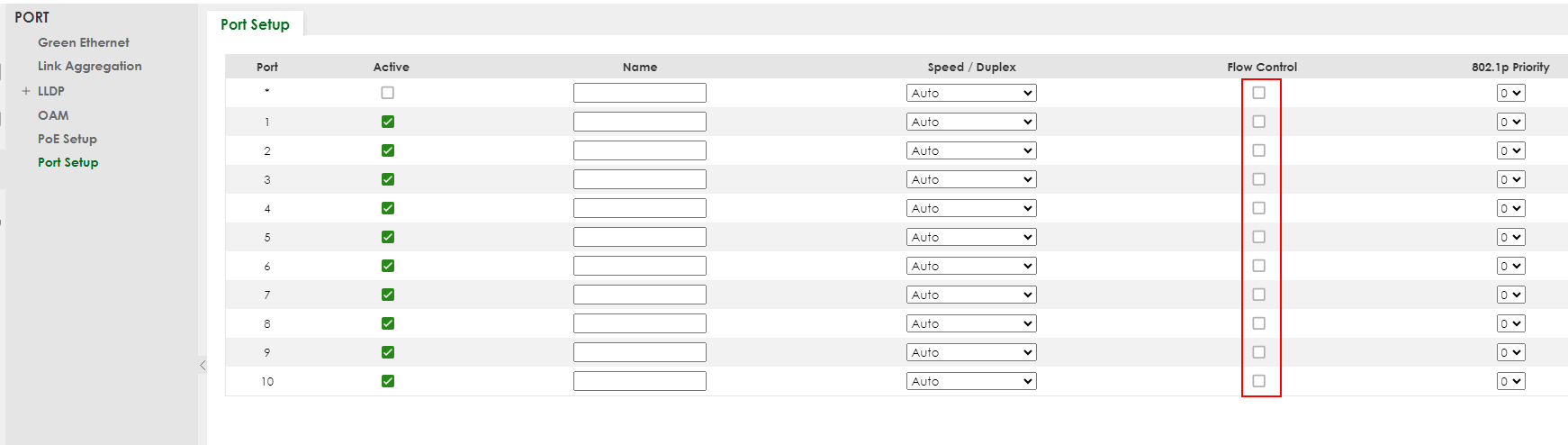

Configurare il controllo di flusso navigando in:

PORT > Port Setup

2) Configurare il controllo della larghezza di banda sulla vecchia interfaccia grafica

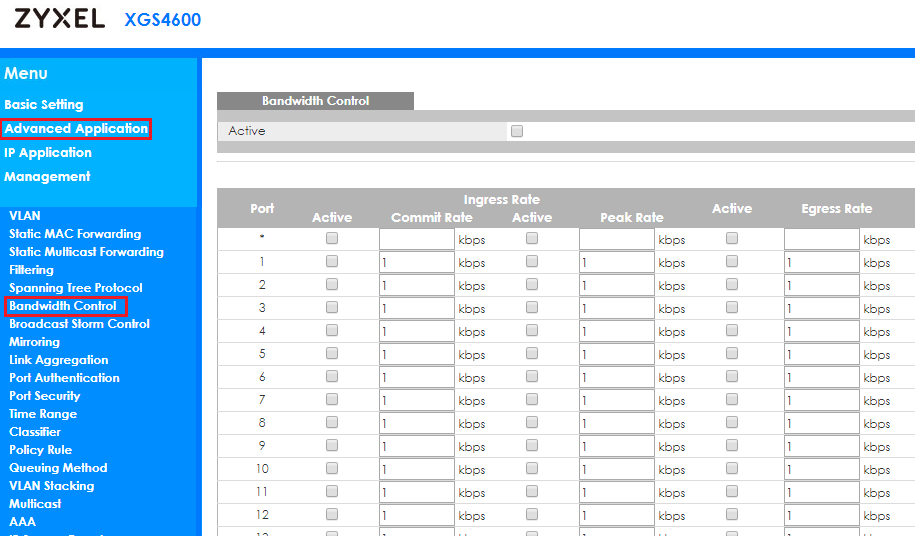

1. Entrate nella GUI web e andate su

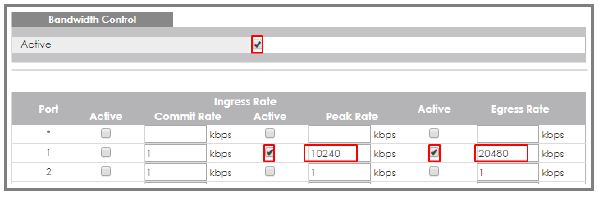

2. Selezionate la casella "Attivo". Immettere le tariffe in Ingress Rate (limite di upload) = 10240 kbps e Egress Rate (limite di download) = 20480 kbps.

Ricordarsi di selezionare anche le caselle "Active"delle porte. Fare clic su "Applica" alla fine.

Test del risultato

1. Utilizzare il PC per caricare un file sul server FTP. La velocità di trasferimento deve essere più o meno di 1,25 MB/s (10240 Kbit/s).



2. Utilizzare il PC per scaricare un file dal server FTP. La velocità di trasferimento deve essere più o meno di 2,5 MB/s (20480 Kbit/s).


Se si riscontrano problemi

Attivare il controllo di flusso sia sullo switch che sul PC.

Un problema noto che abbiamo riscontrato è che il throughput TCP su alcuni dispositivi può essere instabile e inaffidabile. Ciò è dovuto al fatto che la gestione della larghezza di banda (BWM) in ingresso su alcuni dispositivi (ad esempio, computer Windows con schede di rete meno efficienti) funziona male quando si configura il controllo della larghezza di banda (limitazione della velocità) e potrebbe causare un risultato inaspettato. Quando la gestione della larghezza di banda è implementata, l'attivazione del controllo di flusso aumenta il throughput in ingresso perché i PC che trasmettono non superano la dimensione della finestra e non causano la perdita di pacchetti.

Il controllo di flusso funziona inviando segnali di pausa alla porta di invio quando la memoria buffer della porta ricevente (sullo switch) è piena, regolando il traffico in modo che corrisponda alle impostazioni di controllo della larghezza di banda della porta ricevente. Il controllo di flusso deve essere abilitato su entrambi i lati perché abbia effetto. Tuttavia, la cosa positiva è che la maggior parte delle schede di rete dei PC dovrebbe avere il controllo di flusso abilitato per impostazione predefinita, per cui è possibile ottenere risultati soddisfacenti abilitando il controllo di flusso solo sulle porte dello switch.

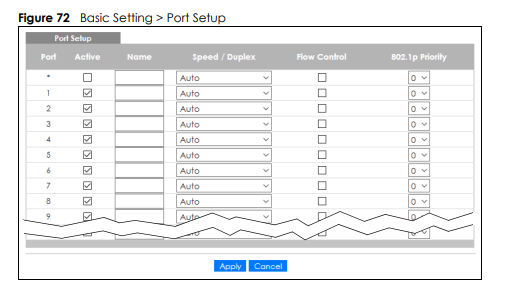

Configurare il controllo di flusso navigando in "Impostazione di base -> Impostazione porta":
