Questo articolo mostra come configurare lo stacking sul switch. Impilando insieme i switch è possibile ottenere una ridondanza nella rete per i server e altre apparecchiature. Inoltre, viene illustrato come configurare i switch di backup e master, nonché l'aggregazione dei collegamenti per i switch. Include sia la nuova GUI che la vecchia GUI.

Introduzione allo stacking Switch

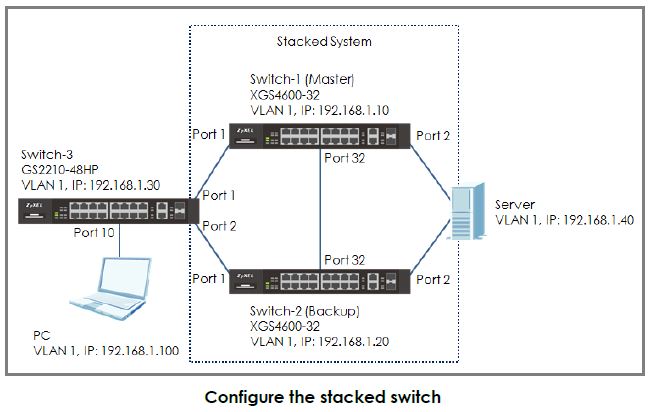

L'esempio mostra agli amministratori come configurare un switch impilato per garantire un'elevata disponibilità del server. In questo esempio, si impilano Switch-1 e Switch-2 in un unico switch logico. Impilando i switch insieme, anche se un switch va offline, i client possono comunque raggiungere il server. Questo garantisce un'elevata disponibilità dei server. Questo esempio indica agli amministratori di scollegare tutti i collegamenti prima di configurare i switch per evitare interruzioni di rete causate da tempeste di broadcast.

Configurazione dello stacking per Switch 1 e 2

Nota: Tutti gli indirizzi IP di rete e le subnet mask sono utilizzati come esempi in questo articolo. Si prega di sostituirli con gli indirizzi IP e le subnet mask di rete reali. Questo esempio è stato testato utilizzando XGS3800-28 (versione firmware: V4.80) e GS2220-50HP (versione firmware: V4.80).

Configurazione di Switch-1

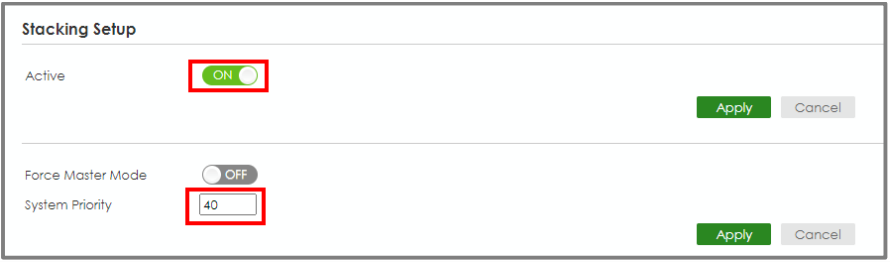

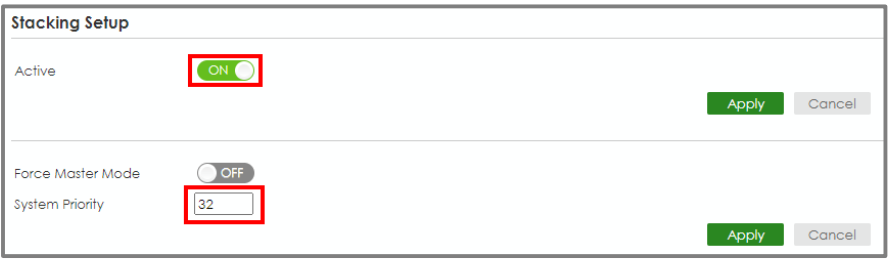

Accedere alla GUI web e andare a Menu > Sistema > Stacking > Stacking Setup. Immettere la priorità del sistema (più alto è il numero, più alta è la priorità per diventare master) e fare clic su "Applica". Abilitare l'impostazione Attivo e fare clic su "Applica".

Switch-1 si riavvia.

Configurazione di Switch-2

Accedere alla GUI web e andare a Menu > Sistema >Stacking > Configurazione dello stacking. Immettere la priorità del sistema (più alto è il numero, più alta è la priorità per diventare master) e fare clic su "Applica". Attivare l'impostazione Attivo e fare clic su "Applica".

Switch-2 si riavvia.

Collegare Switch-1 e Switch-2 sulla porta 28 utilizzando un ricetrasmettitore 10-Gigabit.

Switch-1 e Switch-2 diventano un switch impilato.

Il LED Stack ID sul pannello frontale del switches dovrebbe visualizzare "1" e "2".
Nota: In questo esempio, la priorità di Switch-1 è più alta di quella di Switch-2. Pertanto, Switch-2 è più prioritario. Pertanto, Switch-1 diventerà il Master.
Nota: Le ultime quattro porte sono solitamente riservate ai canali di impilamento quando il switch è in modalità di impilamento. Si tratta delle porte 25, 26, 27 e 28 per il modello XS3800-28 switch. Se si utilizzano altri modelli impilabili, consultare il manuale dell'utente per confermare le porte utilizzate per lo stacking.

Ricordare di salvare la configurazione.

Configurazione dell'aggregazione di collegamenti su switch impilati

Collegarsi al switch impilato e configurare l'aggregazione dei collegamenti.

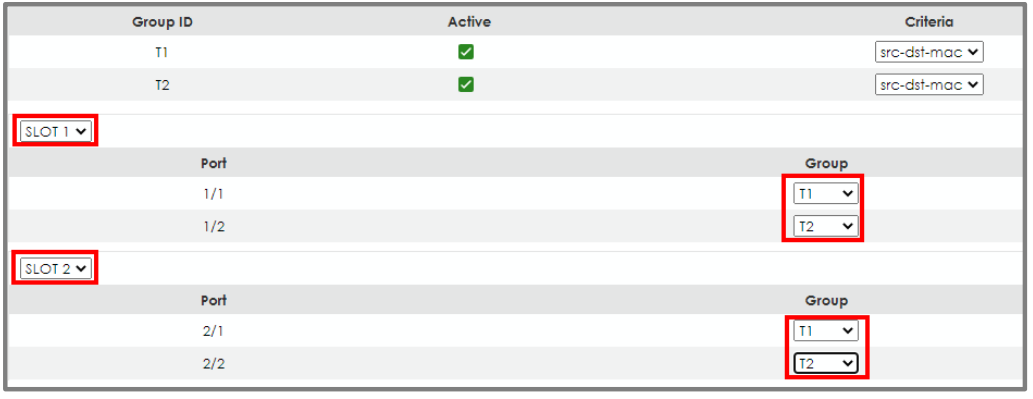

Accedere alla GUI web e andare a Menu > Porta > Link Aggregation > Impostazione Link Aggregation. Attivare T1 e T2. Selezionare SLOT 1 e impostare il gruppo delle porte 1/1 e 1/2 rispettivamente come T1 e T2.

Fare clic su "Applica".

Selezionare SLOT 2 e impostare il gruppo delle porte 2/1 e 2/2 rispettivamente come T1 e T2. Fare clic su "Applica".

Impostazione del protocollo di controllo

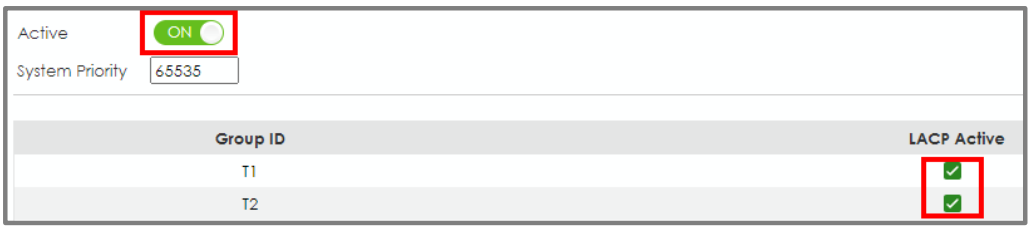

Accedere a Menu > Porta > Aggregazione di collegamento > Protocollo di controllo dell'aggregazione di collegamento. Selezionare la casella "Attivo", così come per T1 e T2.

Configurazione dell'aggregazione di collegamento su Switch-3

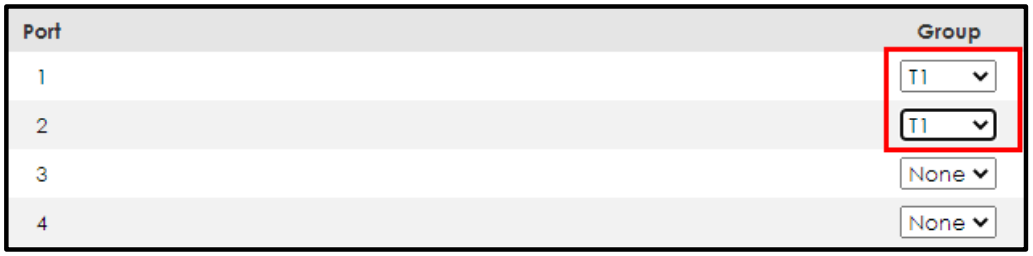

1 Accedere a Menu > Porta > Link Aggregation > Impostazione Link Aggregation. (Se si utilizza il firmware V4.70, andare a Menu > Advanced Application > Link Aggregation > Link Aggregation Setting). Selezionare la casella Attivo per T1 e selezionare le porte 1 e 2 come Gruppo T1.

Fare clic su "Applica".

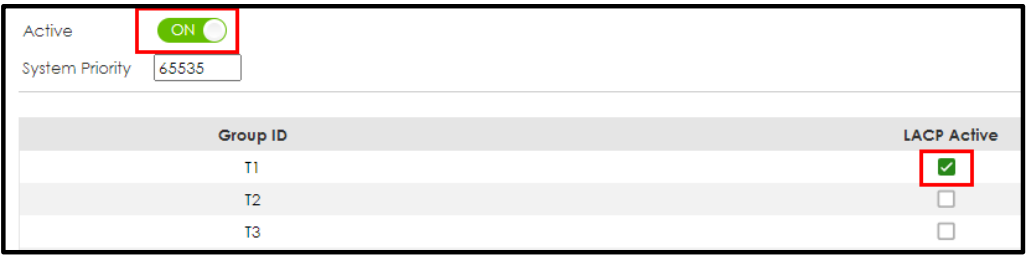

3 Andare a Menu > Port > Link Aggregation > Link Aggregation Control Protocol. (Se si utilizza il firmware V4.70, accedere a Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP).

Selezionare la casella "Attivo", così come per T1.

Test del risultato

1 Configurare Link Aggegation tra le due NIC del server e collegare queste porte alle porte 1/2 e 2/2 del switch.

2 Utilizzare il PC per eseguire il ping del server (192.168.1.40). Dopo alcuni ping, provare a spegnere Switch-1 (Master down). Il ping visualizzerà alcune volte "timed out" e poi avrà nuovamente successo quando Switch-2 (Backup) diventerà il nuovo Master.

Cosa potrebbe andare storto

1. Le porte di stacking sono solitamente le ultime 2 porte del switch. Se si collegano i due switch utilizzando una porta non di impilamento, i due switch non formeranno un sistema di impilamento.
2. Ricordarsi di salvare la configurazione prima di eseguire il test. Se si dimentica di salvare la configurazione, dopo il riavvio tutte le configurazioni andranno perse. Pertanto, la Link Aggregation scomparirà.

Configurazione dello stacking tramite la vecchia GUI Web

Configurare Switch-1 e Switch-2 per lo stacking

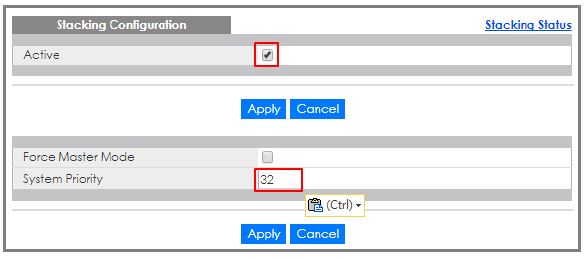

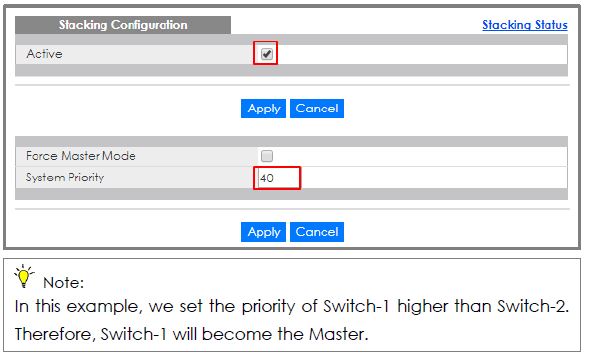

1. Configurazione del Switch-1: accedere alla GUI web e andare a Menu > Impostazione di base > Stacking > Configurazione. Immettere la priorità del sistema (più alto è il numero, più alta è la priorità per diventare master) e fare clic su "Applica". Selezionare "Attivo" e fare clic su "Applica". Switch-1 si riavvia.


2. Configurazione del Switch-2: accedere alla GUI web e andare a Menu > Impostazione di base > Stacking > Configurazione. Immettere la priorità del sistema (più alto è il numero, più alta è la priorità per diventare master) e fare clic su "Applica". Selezionare "Attivo" e fare clic su "Applica". Switch-2 si riavvia.



3. Collegare Switch-1 e Switch-2 sulla porta 32 utilizzando un ricetrasmettitore 10-Gigabit.



4. Switch-1 e Switch-2 diventano uno stack Il LED Stack ID sul pannello frontale del switches dovrebbe visualizzare "1" e "2".

5. Ricordarsi di salvare la configurazione

Configurazione dell'aggregazione di collegamenti su switch impilati

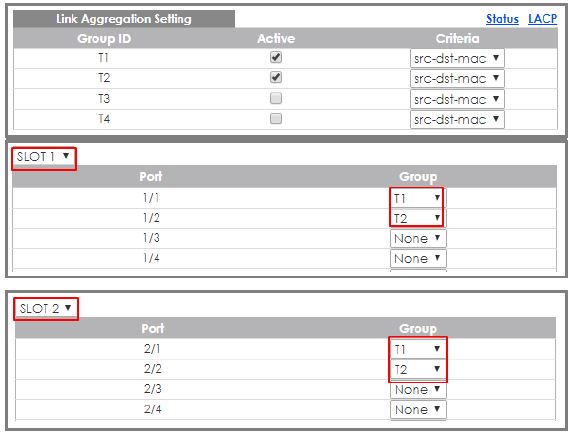

1. Collegarsi al switch impilato. Accedere alla GUI web e andare a Menu > Applicazione avanzata > Aggregazione di collegamento > Impostazione aggregazione di collegamento. Attivare T1 e selezionare SLOT 1 e impostare il gruppo delle porte 1/1 e 1/2 rispettivamente come T1 e T2. Fare clic su "Applica". Selezionare SLOT 2 e impostare il gruppo delle porte 2/1 e 2/2 rispettivamente come T1 e T2. Fare clic su "Applica".

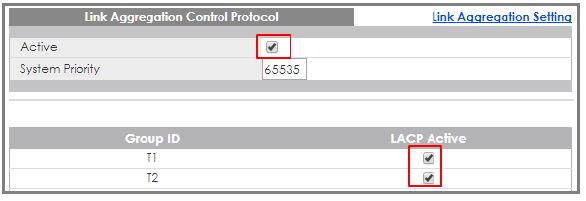

2. Andare a Menu > Applicazione avanzata > Aggregazione di link > Impostazione aggregazione di link >LACP. Selezionare la casella "Attivo", così come per T1 e T2.



Configurazione dell'aggregazione di collegamento su Switch-3

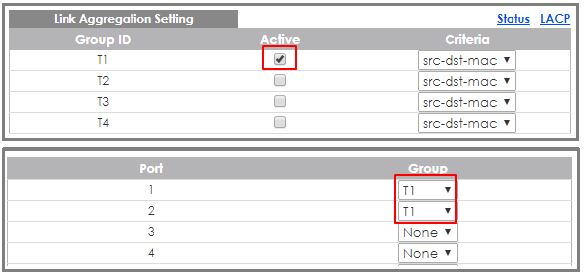

1. Accedere a Menu > Applicazione avanzata > Aggregazione di link > Impostazione aggregazione di link. Selezionare la casella Attivo per T1 e selezionare le porte 1 e 2 come Gruppo Fare clic su "Applica".

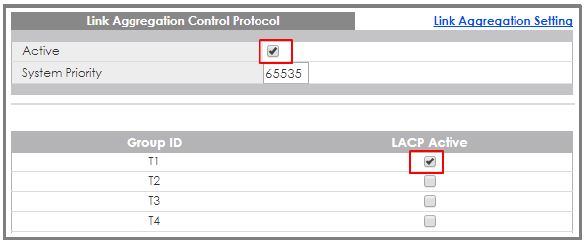

2. Accedere a Menu > Applicazione avanzata > Aggregazione collegamenti > Impostazione aggregazione collegamenti >LACP. Selezionare la casella "Attivo" e fare clic su "Applica".



Testare il risultato

1. Configurare Link Aggegation tra le due NIC del server e collegare queste porte alle porte 1/2 e 2/2 dello stacked switch.

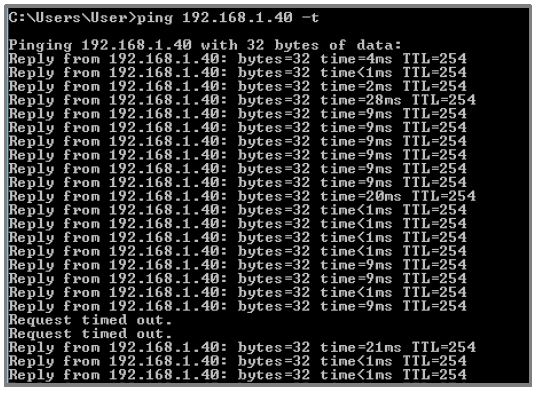

2. Utilizzare il PC per eseguire il ping del server (192.168.1.40). Dopo alcuni ping, provare a spegnere Switch-1 (Master down). Il ping visualizzerà alcune volte "timed out" e poi avrà nuovamente successo quando Switch-2 (Backup) diventerà il nuovo Master.



Cosa potrebbe andare storto

• Se si collegano i due switches utilizzando una porta non di stacking, i due switches non formeranno un sistema di stacking.

• Se si dimentica di salvare la configurazione, dopo il riavvio tutte le configurazioni andranno perse. Pertanto, la Link Aggregation scomparirà.
