Quando deBugging (diagnosi) un servizio di telefonia IP, è molto difficile analizzare il traffico VoIP. Esiste un modo più conveniente ed efficiente per deBug VoIP utilizzando l'analizzatore di traffico Wireshark?
Il programma Wireshark implementa un comodo meccanismo per diagnosticare (analizzare) le chiamate VoIP, in particolare, è possibile ottenere un diagramma grafico delle chiamate e vedere come sono stati scambiati i dati. Wireshark ti consente di analizzare il protocollo SIP e il suo traffico RTP.
Supponiamo che durante l'esecuzione di una chiamata VoIP utilizzando Wireshark, i pacchetti di rete siano stati acquisiti e questo dump debba essere analizzato.
Passaggi della procedura dettagliata:
1. Selezionare un pacchetto SIP o RTP dall'elenco (nel nostro esempio, analizzare il traffico RTP). Per filtrare i pacchetti, è possibile inserire un valore nel campo Filtro . sip o rtp per visualizzare solo un determinato tipo di traffico.
2. Vai al menu Statistiche (o Telefonia , a seconda della versione del programma) > Chiamate VoIP .

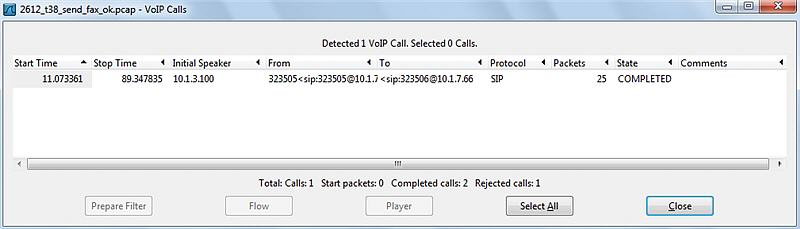

Viene visualizzata la finestra Chiamate VoIP con un elenco di chiamate VoIP.
L'elenco delle chiamate VoIP mostra le seguenti informazioni per ogni chiamata:
- Ora di inizio: l'ora di inizio della chiamata.
- Ora di fine: l'ora di fine della chiamata.
- Initial Speaker: l'indirizzo IP dell'origine del pacchetto che ha avviato la chiamata.
- Da: per le chiamate SIP, la richiesta INVITE viene visualizzata nel campo "Da".
- A: per le chiamate SIP, la richiesta INVITE viene visualizzata nel campo "A".
- Protocollo: protocollo.
- Pacchetti: il numero di pacchetti che partecipano alla chiamata.
- Stato: stato della chiamata.
- Commento: commenti aggiuntivi.

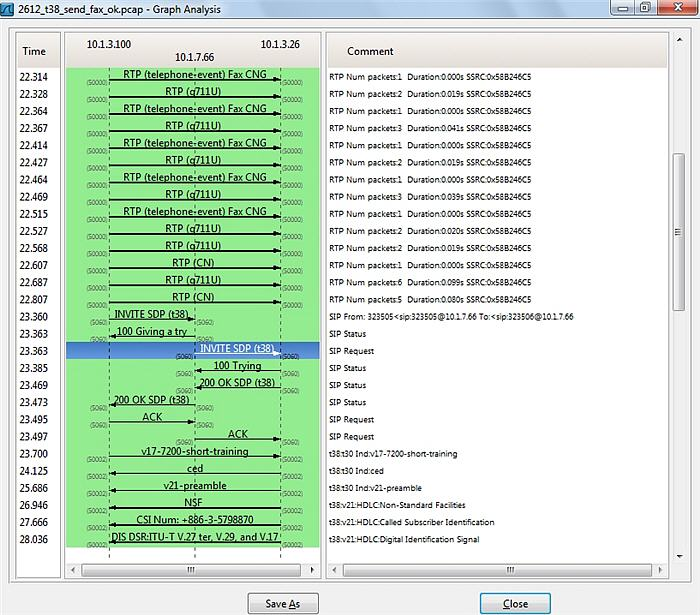

3. Selezionare una chiamata VoIP e quindi fare clic sul pulsante Grafico (o Flusso , a seconda della versione del programma). Verrà visualizzata la finestra Analisi grafico con un diagramma grafico dello scambio di dati di chiamata VoIP.
In questo diagramma, è molto più conveniente analizzare il traffico VoIP per la diagnostica (deBugging), ma richiederà la conoscenza dei principi del protocollo di trasmissione dei dati SIP (Session Initiation Protocol): https://en.wikipedia.org/ wiki / Session_Initiation_Protocol .
