Questo articolo descrive le opzioni su come collegare il dispositivo a una fonte di alimentazione.
1. Introduzione dell'installazione tipica in un armadio
2. Installazione speciale per altre proposte
Guida passo dopo passo
1.
La serie RGS deve essere correttamente collegata a terra per prestazioni ottimali del sistema. Consultare il manuale dell'utente a pagina 16 e seguenti.

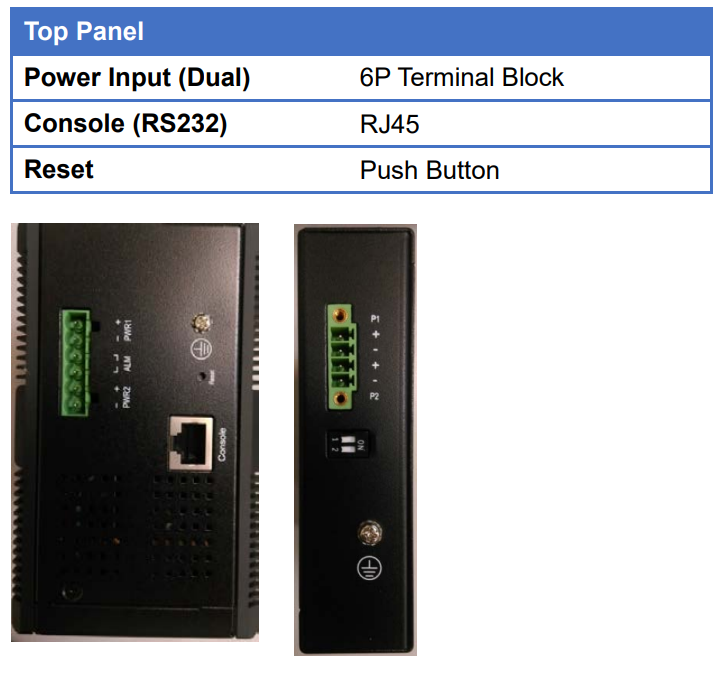

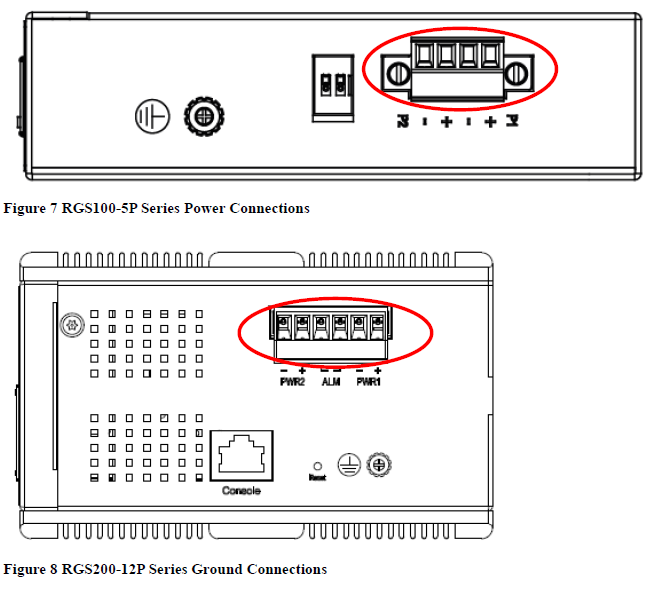

L'interfaccia DC Power è una morsettiera a 6 pin con segni di polarità nel pannello superiore. L'RGS200-12P può essere alimentato da 2 alimentatori (campo di ingresso 12V - 58 V). Il connettore di alimentazione CC è una morsettiera a 6 pin; c'è un contatto di allarme sulla morsettiera centrale.
L'alimentazione CC deve essere collegata a un alimentatore ben fuso.
2.
Se il dispositivo non è montato su un sistema di cappelliera in un armadio, è necessario utilizzare un alimentatore e un set di cavi compatibili per collegare i dispositivi. Accertarsi che il valore CC dell'alimentatore sia sufficiente se si utilizzano dispositivi PoE con Switch. Zyxel non può offrire un alimentatore standard per il collegamento con la serie RGS. Il tipo di alimentazione è fornito da un elettricista professionista, che può abilitare correttamente il cablaggio ad entrambi i dispositivi.
