Wireless - Configurare il ponte wireless (WDS) con VLAN

Un'azienda che possiede una filiale vicino alla sede centrale ha bisogno di collegare il traffico dell'ufficio senza l'uso di cavi di rete; un ponte WDS può essere usato per collegare il traffico e utilizzare le VLAN (fino a 8 VLAN). Questo documento mostra l'uso della Radio 1 configurata con il WDS.

1. Scenario e topologia

2. Configurazione

3. Risultato del test

4. Nota:

1. Scenario e topologia

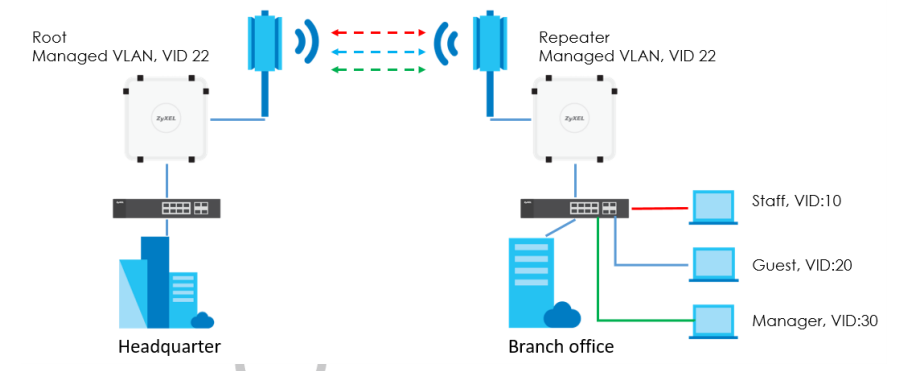

Una filiale riceve Internet dalla sede centrale attraverso il bridge wireless. Si suppone che due AP siano nella VLAN gestita con VID 22. Costruiscono il ponte wireless con radio 2.4G. La filiale fornisce la rete cablata con le VLAN 10, 20 e 30 per i diversi gruppi di utenti.

2. Configurazione
Configurare il profilo WDS
1.Gli AP Root e Repeater devono utilizzare lo stesso profilo WDS per collegarsi tra loro.
*Aggiungere lo stesso profilo WDS negli AP Root e Repeater.

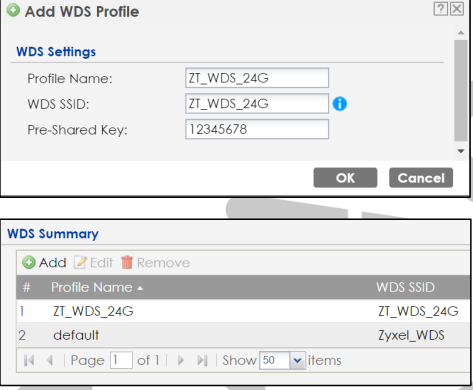

Accedere a CONFIGURAZIONE > Oggetto > Profilo WDS > WDS > Aggiungi

Configurare il profilo radio
2. Selezionare il canale migliore e fissarlo. Gli AP Root e Repeater devono
trasferire i dati con lo stesso canale.

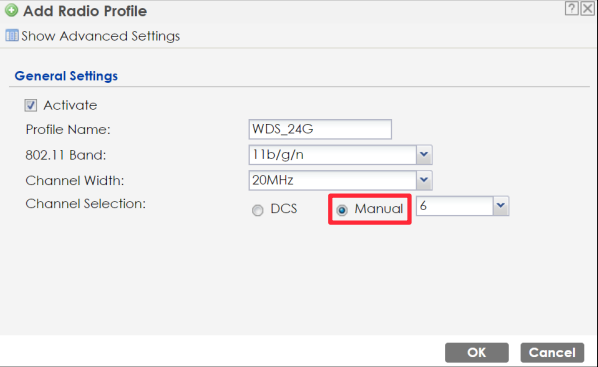

*Aggiungere lo stesso profilo radio negli AP Root e Repeater.
Accederea CONFIGURAZIONE > Oggetto > Profilo AP > Radio > Aggiungi.

Configurare le impostazioni dell'AP

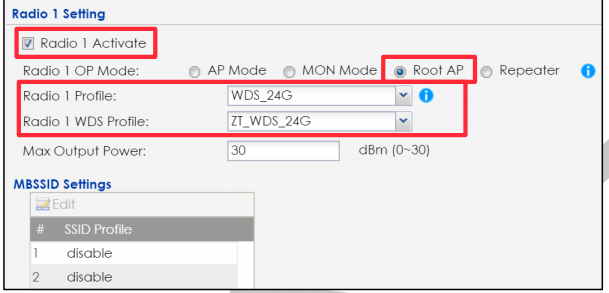

3. Impostare il profilo WDS e selezionare la modalità AP. Accedere a CONFIGURAZIONE > Wireless > Gestione AP > Impostazione WLAN > Impostazione Radio 1 > AP radice.

Il ripetitore deve abilitare il bridging wireless WDS.

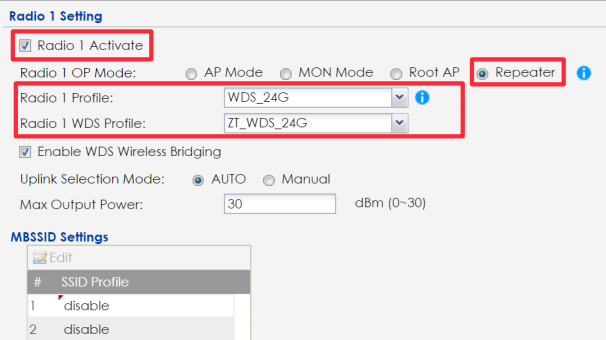

4.Andare a CONFIGURAZIONE > Wireless > Gestione AP > Impostazione WLAN >Impostazione Radio1> AP ripetitore

Configurare le impostazioni di rete
5. Aggiungere le VLAN 10, 20 e 30 per le reti dei diversi gruppi di utenti nella configurazione VLAN.

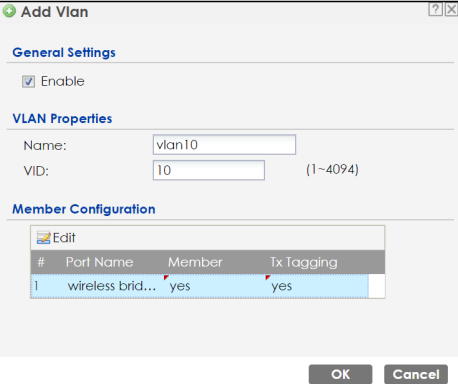

* Aggiungere la stessa impostazione VLAN negli AP Root e Repeater. Andare a CONFIGURAZIONE > Rete > VLAN > Configurazione VLAN >Aggiungi> VLAN 10

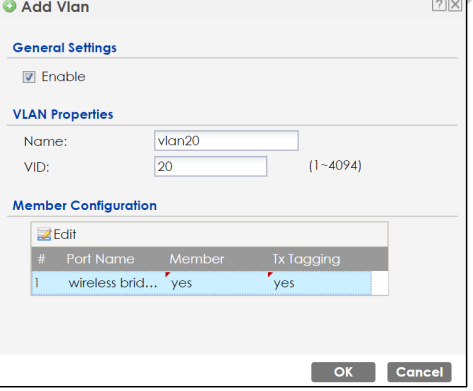

Andare a CONFIGURAZIONE > Rete > VLAN > Configurazione VLAN >Aggiungi > VLAN 20

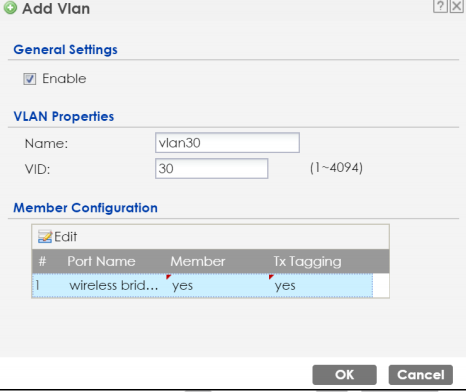

Andare a CONFIGURAZIONE> Rete > VLAN > Configurazione VLAN >Aggiungi > VLAN 30

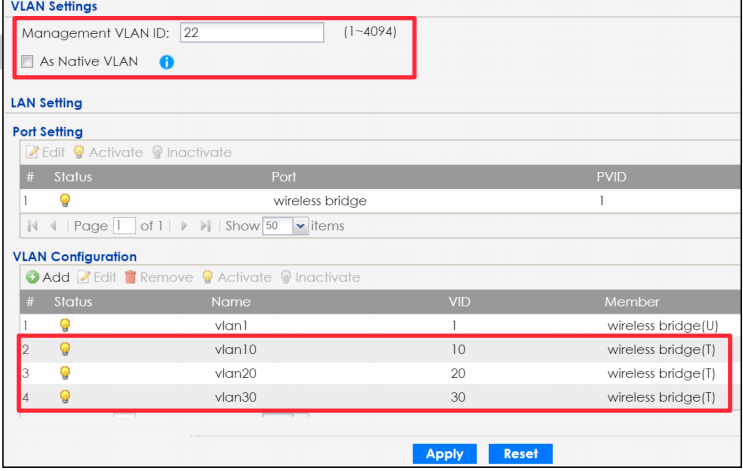

6. Impostare l'ID VLAN di gestione come 22 e disattivare "Come VLAN nativa". *Aggiungere lo stesso profilo radio negli AP Root e Repeater. Accedere a CONFIGURAZIONE > Rete > VLAN > Impostazione VLAN

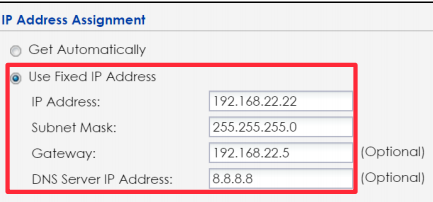

7. Dopo aver impostato la VLAN gestita e aver fatto in modo che il ripetitore riceva l'IP dalla VLAN22, fissare l'IP statico sull'AP del ripetitore per evitare che l'amministratore non riesca a trovare l'AP quando il bridge wireless
è fallito. Accedere a CONFIGURAZIONE > Rete > Impostazione IP

3. Risultato del test
1.Controllare le informazioni WDS dell'AP radice.

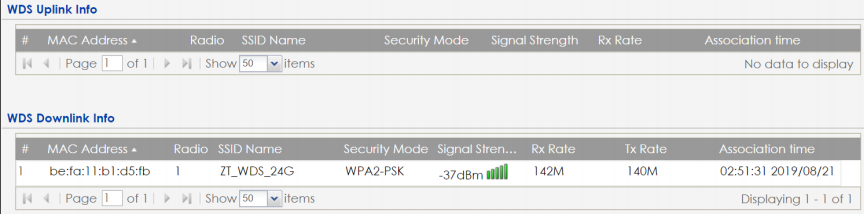

Accedere a DASHBOARD > Stato downlink

Andare a MONITOR > Wireless > WDS Link Info > WDS Downlink Status (Stato di downlink).

2. Controllare le informazioni WDS dell'AP ripetitore.

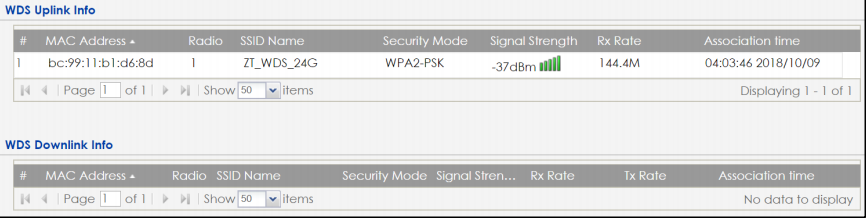

Andare a DASHBOARD > Stato Uplink

Andare a MONITOR > Wireless > Info collegamento WDS > Stato uplink WDS

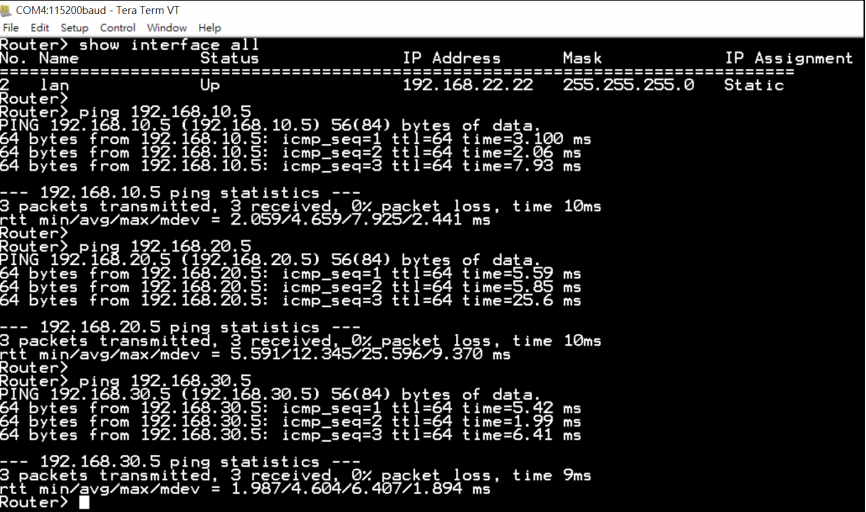

3. Accedere all'AP ripetitore tramite console o ssh. Utilizzare l'AP per eseguire il ping dei diversi gateway VLAN e verificare che il traffico VLAN possa passare attraverso l'AP. L'IP del ripetitore AP è 192.168.22.22.
Il gateway della VLAN10 è 192.168.10.5, il gateway della VLAN20 è 192.168.20.5 e il gateway della VLAN30 è 192.168.30.5. I risultati del ping sono positivi in quanto il gateway è 192.168.30.5. I risultati del ping hanno avuto successo come nella seguente istantanea

4. Nota:
Il Root AP deve disporre di interfacce VLAN corrispondenti per inoltrare il traffico taggato ai dispositivi uplink. Ad esempio, il Root AP deve avere un SSID che utilizzi lo stesso ID VLAN o impostare la fornitura della LAN utilizzando lo stesso IDVLAN .
