Ripetitore quadribanda Magic Office: diffondi il segnale mobile nel tuo ufficio!

Nel mercato competitivo di oggi, una copertura mobile affidabile è diventata essenziale per attività come ristoranti, negozi al dettaglio e magazzini, specialmente in aree con scarsa qualità del segnale. I clienti si aspettano una connettività senza interruzioni e un segnale mobile debole può influire sulla loro esperienza tanto quanto la qualità di un prodotto o di un servizio.

Questo articolo presenta la nuova soluzione di copertura mobile per interni "Magic Office" di Zyxel, progettata per affrontare i problemi di segnale in ambienti difficili. Vi guideremo attraverso l'installazione, la configurazione e la risoluzione dei problemi di questo prodotto innovativo, che utilizza un segnale 5G per creare una rete in più stanze tramite antenne posizionate strategicamente. Al termine della configurazione, avrete una solida rete mobile interna, che garantirà alla vostra azienda di rimanere connessa e accessibile, migliorando sia la soddisfazione che la fidelizzazione dei clienti.

MagicOffice, con una copertura fino a 900 metri quadrati, è la soluzione migliore.

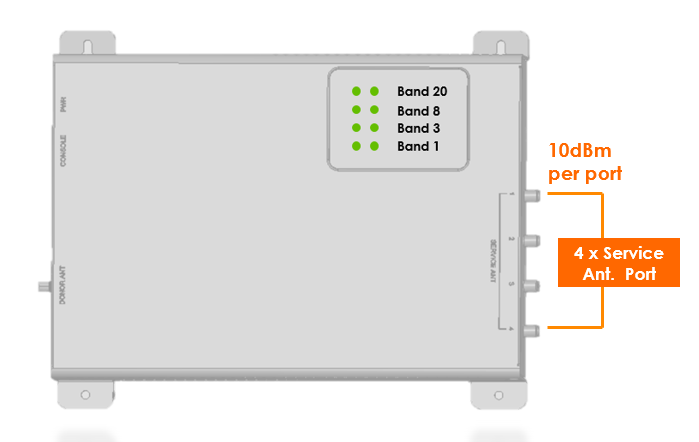

Posizionamento Per piccoli uffici, bar, ristoranti o negozi che necessitano di un miglioramento della copertura della rete mobile in ambienti interni Copertura fino a 900 m² Vantaggi Supporto 2G, 3G, 4G, 5G-NRFDD, NB-IoT Supporto simultaneo di 4 bande (B1, 3, 8, 20) Garanzia delle prestazioni voce e dati Installazione senza problemi grazie a un kit di strumenti selezionato Scegli quella più adatta all'ambiente. Facile pianificazione della copertura 4 porte antenna di servizio SMA, ciascuna delle quali copre una superficie di 15x15 m con un cavo coassiale flessibile da 25 m.

Massimizzate istantaneamente i segnali cellulari interni ed espandete la copertura

L'installazione dell'antenna donatrice è fondamentale per una soluzione di ripetitore mobile perché la potenza e la qualità del segnale donatore influiscono in modo significativo sulla copertura del segnale in interni, sulla qualità delle chiamate e sulle prestazioni dei dati.
Per gli integratori di sistemi nel settore IBS, la misurazione del segnale donatore e l'installazione dell'antenna sono compiti fondamentali; per gli integratori di sistemi IT, i compiti potrebbero essere complicati come un'arte, poiché in genere richiedono uno specialista RF per procedere con un sopralluogo per l'implementazione.
Grazie a una progettazione intelligente del sistema, che include il controllo automatico del guadagno (AGC), la prevenzione dell'oscillazione e il livellamento automatico, oltre a indicatori LED intuitivi e chiari sul ripetitore per ufficio tematico, la misurazione del segnale donatore e l'installazione del ripetitore diventano ora facili come contare fino a 3.
Questo documento fornisce una guida passo passo per l'installazione di MagicOffice, compresa la selezione dell'antenna donatrice, l'identificazione del segnale donatore, l'installazione dell'antenna donatrice e dell'antenna di servizio e il riconoscimento degli indicatori LED per mettere online il ripetitore MagicOffice e renderlo immediatamente pronto per il servizio.

Scelta di un'antenna donatrice
Antenna direzionale da esterno (antenna Yagi o log-periodica)
L'antenna direzionale Yagi trasmette o riceve segnali provenienti da una direzione specifica. È ideale come antenna donatrice per comunicare con una stazione base (BTS) lontana o perfetta per un'area di copertura con segnale molto debole. D'altra parte, il guadagno dell'antenna è maggiore grazie alla sua natura direzionale, e il suo fascio di trasmissione è molto più stretto e più focalizzato.
Pertanto, se lo scenario di installazione è in un'area rurale con un segnale molto debole, ad esempio solo 1 tacca di segnale, o in una configurazione multi-operatore in co-locazione, in cui un operatore specifico fornisce un segnale più debole rispetto agli altri:

In questi scenari, l'antenna direzionale presenta dei vantaggi, poiché può essere orientata verso la BTS con il segnale più debole.

Tuttavia, se il segnale donatore esterno ha una buona potenza e qualità, ad esempio 3 tacche di segnale, o se la differenza di segnale tra più operatori è abbastanza equilibrata, la scelta di un'antenna direzionale come antenna donatrice rappresenterebbe uno svantaggio per l'installazione. Un'antenna a pannello esterna sarebbe un'opzione migliore.

Antenna a pannello per esterni
Anche un'antenna a pannello per esterni è un tipo di antenna direzionale.

Tuttavia, a differenza di un'antenna direzionale Yagi che ha un fascio di trasmissione focalizzato (ad esempio, il piano ZX ha un angolo orizzontale più stretto e il piano XY ha un angolo verticale minore per la trasmissione e la ricezione del segnale) e richiede un orientamento accurato della direzione dell'antenna per ricevere bene il segnale BTS, l'antenna a pannello ha un fascio più ampio per la trasmissione e la ricezione del segnale.

Quando un segnale donatore esterno ha una buona potenza o un divario di segnale bilanciato tra più operatori, la scelta di un'antenna a pannello da esterno consentirebbe di risparmiare tempo e fatica nell'orientamento dell'antenna.

Trovare una posizione idonea per l'installazione dell'antenna donatrice

Opzione 1: App Android Network Cell Info

* Preparare 1 o 2 telefoni Android con supporto dual SIM e
per un sopralluogo.

* Cammina intorno all'edificio

* Il divario di segnale tra i gestori
e individuare la posizione del donatore migliore, che deve essere a meno di 20 dB rispetto
posizione del segnale con Android, assicurando un output bilanciato
App Informazioni sulla cella di rete. Potenza.

Opzione 2: Analizzatore di spettro (ad es. RF Explorer di Seeed Studio) più il sito web "Spectrummonitoring.com"
Quando si esegue la misurazione del segnale, utilizzare un'antenna direzionale collegata all'analizzatore di spettro e regolare la gamma di frequenze di destinazione per l'osservazione. Per l'installazione del ripetitore, concentrarsi sulla frequenza "downlink".

Non è necessario concentrarsi sull'“uplink” poiché il software del ripetitore gestirà automaticamente la frequenza di uplink.

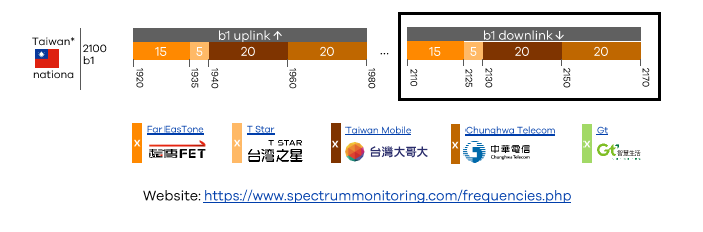

Nell'esempio seguente è illustrato B1 a 2100 MHz.

Il segnale FarEasTone si trova sul lato sinistro della gamma di frequenza e, sul grafico dello spettro, mostra che il segnale FarEasTone è più basso in quella posizione.

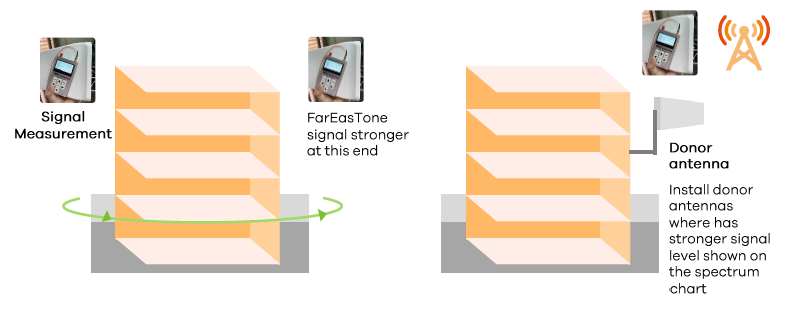

* Camminare intorno all'edificio e

* Il divario di segnale tra i vettori deve
trovare il segnale donatore migliore deve essere inferiore a 20 dB per garantire
una posizione con potenza di uscita bilanciata dello Spectrum Analyzer.
Analizzatore.

Identificare la posizione dell'antenna di servizio.

Una regola empirica per l'installazione dell'antenna di servizio consiste nell'identificare la posizione in cui è necessario migliorare la copertura cellulare, cercare di massimizzare il più possibile la distanza tra l'antenna donatrice e quella di servizio, oppure creare un maggiore isolamento tra le due, ad esempio utilizzando materiale consistente tra le antenne o orientando il diagramma di radiazione dell'antenna nella direzione opposta.

Il MagicOffice può massimizzare il guadagno del sistema e gli utenti mobili possono beneficiare della maggiore area di copertura interna dell'antenna di servizio.

Montare il ripetitore MagicOffice

Identificare le lunghezze dei cavi delle antenne di servizio che sono bilanciate e installare il ripetitore vicino a una presa di corrente.

Non accendere il ripetitore in questo momento.

Cablaggio dell'antenna donatrice

Durante l'installazione dell'antenna donatrice, l'altezza ideale per la sua collocazione è al 5° piano o più in basso e, se possibile, deve essere libera da ostacoli.

Le antenne BTS hanno un angolo di inclinazione verso il basso di circa 6-8 gradi e, quando il segnale si propaga e viene riflesso dagli edifici, si posiziona all'incirca all'altezza del 4° piano.

Di conseguenza, l'altezza ottimale dell'antenna donatrice per una buona ricezione del segnale non deve superare il 5° piano.

Installare le antenne di servizio
Utilizzare cavi coassiali con impedenza di 50 Ohm, se possibile, per ridurre al minimo la perdita nel cavo.

Verificare lo stato dei LED di MagicOffice e ottimizzare l'antenna

Accendere il ripetitore; il ripetitore trasmetterà e amplificherà automaticamente il segnale mobile.

Il sistema MagicOffice funziona automaticamente e sta rilevando il segnale BTS e l'isolamento del sistema.

Dopo che il LED diventa verde fisso, il sistema ritrasmette e amplifica automaticamente il segnale cellulare.

Problemi comuni

Lo stato del LED indica che il segnale BTS è troppo debole o troppo forte; si prega di mettere a punto o regolare l'orientamento dell'antenna donatrice fino a quando il LED1 della banda non diventa verde fisso.

Il segnale BTS è troppo debole; se si utilizza un'antenna direzionale Yagi, verificare se l'antenna direzionale può essere montata più in alto e provare a ruotare l'antenna ruotando l'antenna donatrice orizzontalmente, quindi verificare se il LED diventa verde fisso.

Se il segnale BTS è troppo forte, regolare la direzione dell'antenna nella direzione opposta per ridurre la potenza del segnale o passare a un'antenna omnidirezionale a guadagno inferiore come antenna donatrice.
Lo stato del LED indica la protezione da oscillazione. Rappresenta l'antenna donatrice e l'antenna di servizio non è abbastanza lontana; non c'è isolamento sufficiente per il sistema MagicOffice.

Un'opzione possibile è spostare l'antenna di servizio in una posizione dove siano presenti materiali consistenti, ad esempio un muro di cemento tra l'antenna di servizio e l'antenna donatrice, oppure utilizzare un'antenna a pannello da interno rivolta nella direzione opposta rispetto all'antenna donatrice.
