Veiledning for rackmontering av Zyxel: 19-tommers monteringsstøtte for brannmurer i Switches- og H-serien

Opprettet - Oppdatert
Serhii Boiarynov
Idea generator
Great answers
Master (Platinum)
Print Friendly and PDF
Har du flere spørsmål? Send oss en henvendelse

Viktig melding:
Kjære kunde, vær oppmerksom på at vi bruker maskinoversettelse for å tilby artikler på ditt lokale språk. Ikke all tekst er nødvendigvis oversatt nøyaktig. Hvis du har spørsmål eller oppdager avvik i nøyaktigheten av informasjonen i den oversatte versjonen, kan du lese den opprinnelige artikkelen her:Originalversjon

Denne artikkelen forklarer hvordan Zyxel-brannmurer og switches støtter installasjon i et standard 19-tommers rack, med fokus på ulike modeller og formfaktorer. Den omhandler om rackmonteringsbraketter («ører») er inkludert eller må kjøpes separat, hvordan du identifiserer rackmonterbare enheter, og hvordan du bekrefter monteringsalternativer i offisiell Zyxel-dokumentasjon.


Merk: Dette er generelle retningslinjer. Sjekk alltid databladet eller installasjonsveiledningen for din eksakte modell.

Nøkkelbegrep

Standard 19-tommers rackbredde:

  • 482,6 mm

Hvis enheten er mindre, brukes rackører for å utvide den til full bredde.

Hvordan bestemme monteringstype basert på enhetens bredde

Enhetsbredde Monteringstype
< 250 mm Kun hylle/skrivebord
250–430 mm Rackmontering med forlengede ører
≥ 430 mm Standard 19" rackmontering

Beregning av øre-størrelse

Bruk denne formelen:

(482,6 mm − enhetens bredde) / 2

Dette gir den omtrentlige størrelsen på ett rackøye.

Viktige merknader

  • Øre-størrelsen er kun et estimat
  • Hullposisjoner og -form kan variere
  • Bruk alltid originale Zyxel-racksett når det er mulig

Du kan også bruke universelle monteringsbraketter, men bare etter å ha sjekket kompatibiliteten først: Slik finner du Zyxel-tilbehør og reservedeler

Brannmur

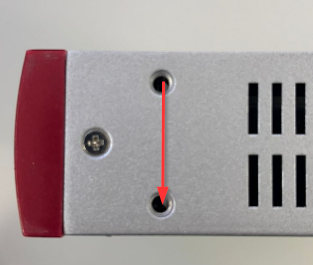

USG FLEX 500H / USG FLEX 700H

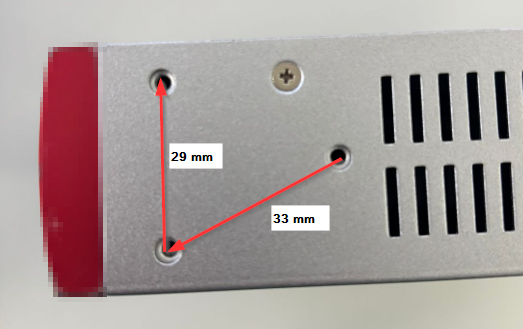

USG FLEX 200H / HP
Modell Kan monteres i rack Racksett for 19-tommers rack inkludert Enhetsdimensjoner (B × D × H, mm) Størrelse på rack-sett per side (mm)
USG FLEX 50H / HP Nei Nei 216 × 143 × 33 Bordmodell
USG FLEX 100H / HP Nei Nei 216 × 143 × 33 Bordmodell
USG FLEX 200H / HP Ja Ja 272 × 187 × 36 ~105 mm
USG FLEX 500H Ja Ja 300 × 182 × 43,5 ~91 mm
USG FLEX 700H Ja Ja 430 × 250 × 43,5 ~26 mm

Switch

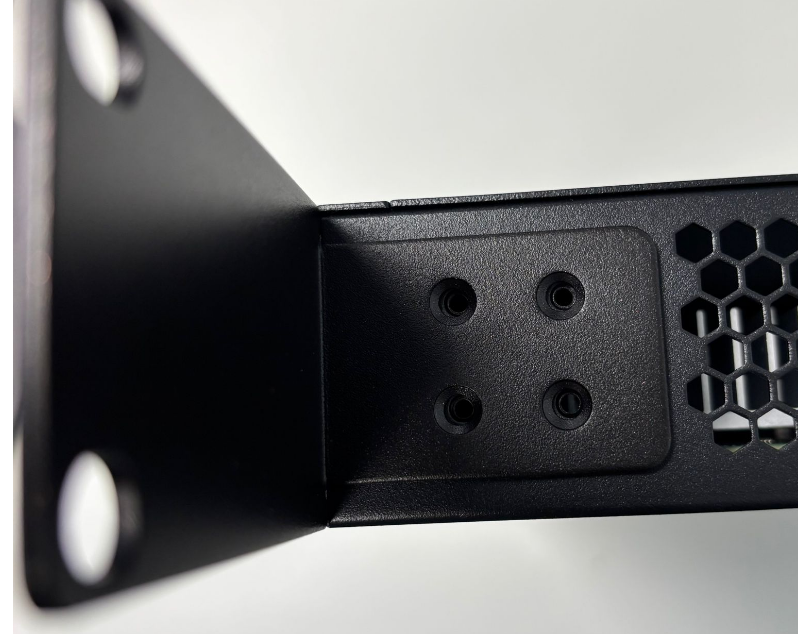

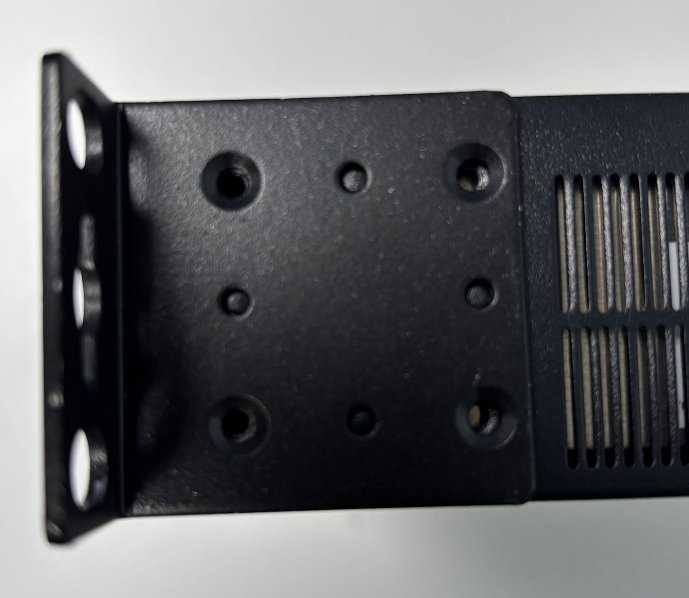

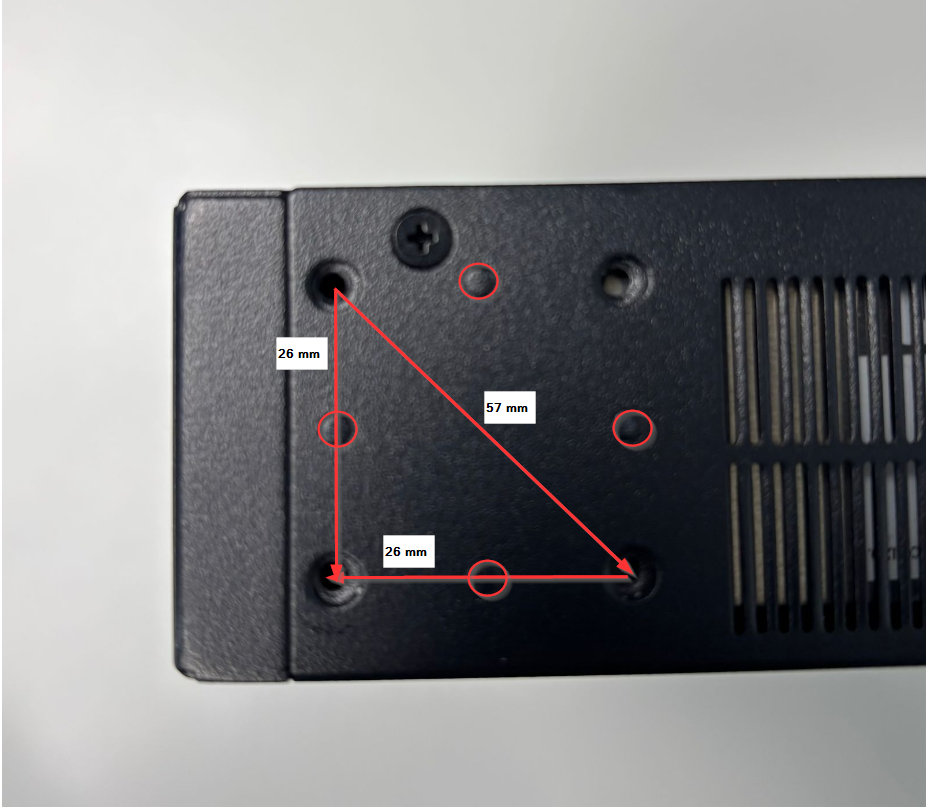

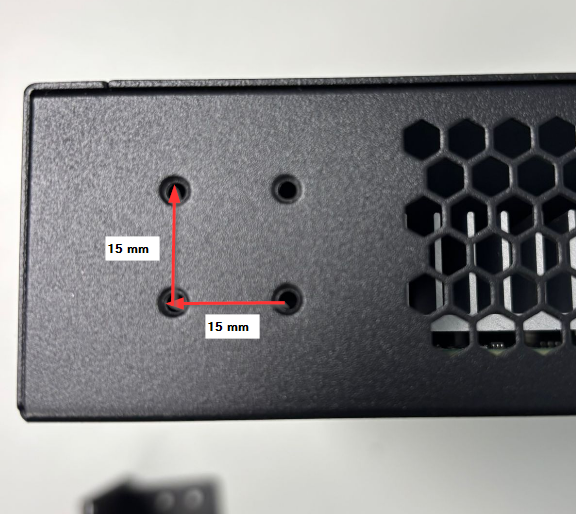

Zyxel switches kan ha to forskjellige monteringshullmønstre. Begge alternativene vises på bildene med dimensjoner.

I tabellen nedenfor finner du informasjon om hvilke switches som kan monteres i rack og hvilke som ikke kan det. Den viser også enhetsdimensjoner og monteringsstørrelser.

Modell Kan monteres i rack Racksett for 19-tommers rack inkludert Enhetsdimensjoner (B×D×H, mm) 19" rackkit-størrelse per side (mm)
GS1100-24ES Ja Ja 280 x 126 x 44 ~101,3 mm
GS1900-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1915-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1100-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1350-12HP Ja Ja 267 x 162 x 44 ~107,8 mm
GS2220-10 Ja Ja 267 x 162 x 44 ~107,8 mm
GS2220-10HP Ja Ja 267 x 162 x 44 ~107,8 mm
GS1920-8HPV2 Ja Nei 267 x 162 x 44 ~107,8 mm
GS1900-24 Ja Ja 440 x 131 x 44 ~26 mm
GS1900-48 Ja Ja 440 x 200 x 44 ~26 mm
GS1920-48V2 Ja Ja 440 x 200 x 44,5 ~26 mm
GS2220-50 Ja Ja 440 x 200 x 44,5 ~26 mm
XGS1935-28 Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-28HP Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-52 Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-52HP Ja Ja 440 x 270 x 43 ~26 mm
GS1920-24V2 Ja Ja 441 x 131 x 44 ~26 mm
GS2220-28 Ja Ja 441 x 131 x 44 ~26 mm
GS1350-26HP Ja Ja 441 x 270 x 44 ~26 mm
GS1920-24HPV2 Ja Ja 441 x 270 x 44 ~26 mm
GS1920-48HPV2 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-28 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-52 Ja Ja 441 x 270 x 44 ~26 mm
XMG1930-30 Ja Ja 441 x 270 x 44 ~26 mm
GS2220-28HP Ja Ja 441 x 270 x 44 ~26 mm
GS2220-50HP Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-30 Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-30F Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-54 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-28HP Ja Ja 441 x 330 x 44 ~26 mm
XGS1930-52HP Ja Ja 441 x 330 x 44 ~26 mm
XMG1930-30HP Ja Ja 441 x 330 x 44 ~26 mm
XMG2230-28HP Ja Ja 441 x 330 x 44 ~26 mm
XMG2230-52HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-30HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-54HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-54FP Ja Ja 441 x 330 x 44 ~26 mm
XS3800-28 Ja Ja 441 x 360 x 44 ~26 mm
GS1350-18HP Ja Ja 330 x 230 x 44 ~76,3 mm
GS1900-24EP Ja Ja 330 x 230 x 44 ~76,3 mm
GS1915-24EP Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-10 Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-12F Ja Ja 330 x 230 x 44 ~76,3 mm
XS1935-12F Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-12HP Ja Ja 330 x 230 x 44 ~76,3 mm
XMG1915-18EP Ja Ja 330 x 230 x 44 ~76,3 mm
XGS1210-12  Nei Nei 250 x 104 x 27 Bordmodell
XGS1250-12  Nei Nei 250 x 104 x 27 Stasjonær enhet
GS1900-8 Nei Nei 250 x 104 x 27 Bordmodell
GS1900-8HP Nei Nei 250 x 104 x 27 Stasjonær enhet
GS1900-10HP Nei Nei 250 x 104 x 27 Stasjonær enhet
GS1915-8 Nei Nei 250 x 104 x 27 Bordmodell
GS1915-8EP Nei Nei 250 x 104 x 27 Stasjonær enhet
XMG1915-10E Nei Nei 250 x 104 x 27 Stasjonær enhet
XMG1915-10EP Nei Nei 250 x 104 x 27 Stasjonær enhet
XGS1010-12  Nei Nei 250 x 104 x 27 Stasjonær enhet
GS1100-10HP Nei Nei 250 x 104 x 27 Stasjonær enhet
GS1100-16 Ja Nei 215 x 133 x 42 ~134 mm
GS1100-16S Ja Ja 215,5 x 133 x 44 ~134 mm
GS1200-5 Nei Nei 121 x 75 x 26 Bordmodell
GS-105BV3 Nei Nei 121 x 75 x 26 Stasjonær enhet
GS1005HP Nei Nei 121 x 75 x 26 Stasjonær enhet
GS-108BV5 Nei Nei 126 x 51,8 x 24 Bordmodell
GS-108SV2 Nei Nei 138,1 x 67,6 x 28,6 Stasjonær enhet
GS1200-5HPV3 Nei Nei 155 × 85 × 26 Bordmodell
GS1200-8 Nei Nei 155 x 85 x 26 Bordmodell
GS-108BV3 Nei Nei 155 x 85 x 26 Stasjonær enhet
XMG-105 Nei Nei 160 x 110 x 26 Bordmodell
XMG-105HP Nei Nei 160 x 110 x 26 Stasjonær enhet
MG-105 Nei Nei 160 x 110 x 26 Bordmodell
GS1200-10V3 Nei Nei 193 × 85 × 26 Stasjonær enhet
GS1200-8HPV3 Nei Nei 193 × 85 × 26 Stasjonær enhet
GS1200-5HPV2 Nei Nei 193 x 84 x 26 Bordmodell
GS1350-6HP Nei Nei 193 x 84 x 26 Bordmodell
GS1200-8HPV2 Nei Nei 240 x 105 x 26 Bordmodell
GS1008HP Nei Nei 240 x 105 x 26 Stasjonær enhet
XMG-108 Nei Nei 240 x 105 x 27 Stasjonær enhet
XMG-108HP Nei Nei 240 x 105 x 27 Stasjonær enhet
MG-108 Nei Nei 240 x 106 x 26 Bordmodell
GS-105BV5 Nei Nei 82,5 x 46,8 x 24 Stasjonær enhet
GS-105SV2 Nei Nei 99,1 x 67,6 x 28,6 Stasjonær enhet
