Scenario:

Jeg har to enheter i GS2210-serien, switches, og har konfigurert en Link Aggregation-gruppe i switch 1 (port 1 og port 2 som trunkgruppe T1) og switch 2 (port 1 og port 2 som trunkgruppe T2). Nå vil jeg plassere denne trunk-gruppen i VLAN10. Hvordan skal jeg konfigurere VLAN-innstillingene på hver switch?

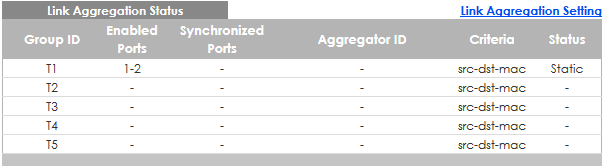

Switch 1:

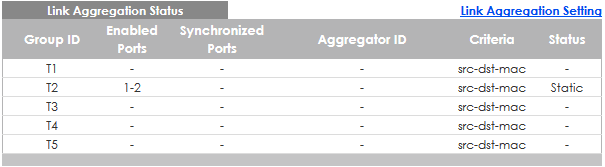

Switch 2:



Trinnvis veiledning:

I GS2210-serien vises det ingen trunkgruppe på VLAN-innstillingssiden, selv etter at linkaggregasjon er opprettet.

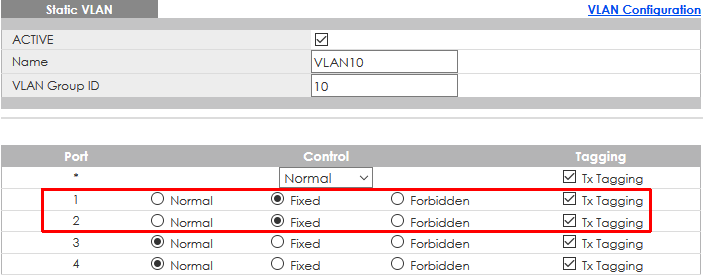

Du bør legge alle porter som tilhører trunk-gruppen inn i VLAN-et.




Test resultatet:

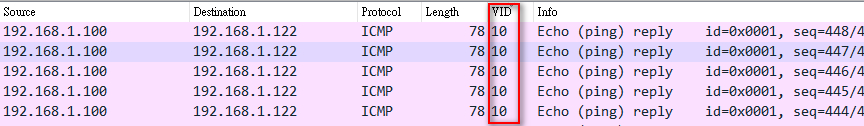

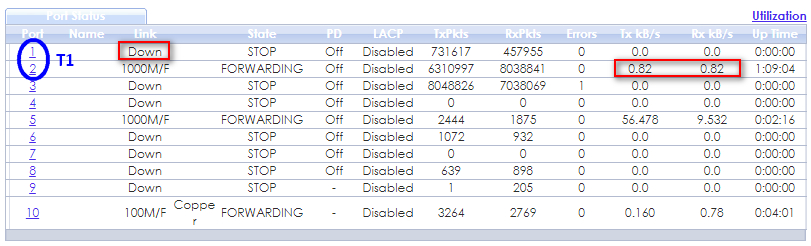

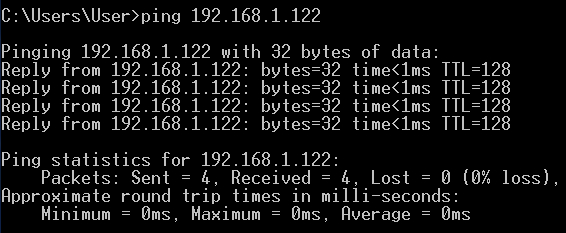

Gitt at bare port 1 er nede, kan enhetene i VLAN10 fortsatt kommunisere med hverandre over switches via koblingen til port 2 i trunkgruppen.
