Viktig merknad: |
Dette eksemplet viser administratorer hvordan de kan konfigurere båndbreddekontroll for å styre trafikkhastigheten.
Vi kan begrense enten innkommende trafikk, utgående trafikk eller begge deler.

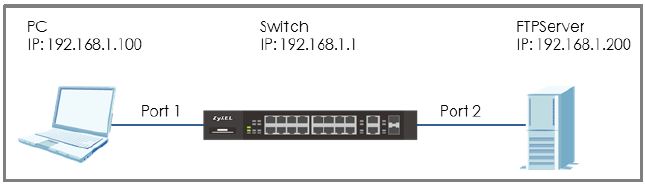

I dette eksemplet bruker vi to datamaskiner: FTP-klient (PC) og FTP-server (FTPServer).
PC-en vil enten laste opp filer eller laste ned filer fra FTP-serveren.
Konfigurer båndbreddekontroll for å begrense trafikkhastigheten.
Merknad:
Alle nettverks-IP-adresser og nettverksmasker brukes som eksempler i denne artikkelen. Erstatt dem med de faktiske IP-adressene og nettverksmaskene for ditt nettverk. Dette eksemplet ble testet med en XGS4600-32 med fastvare v4.50.
1) Konfigurere båndbreddekontroll
1. Gå inn i web-GUI og gå til
SWITCHING > QoS > Bandwidth Control

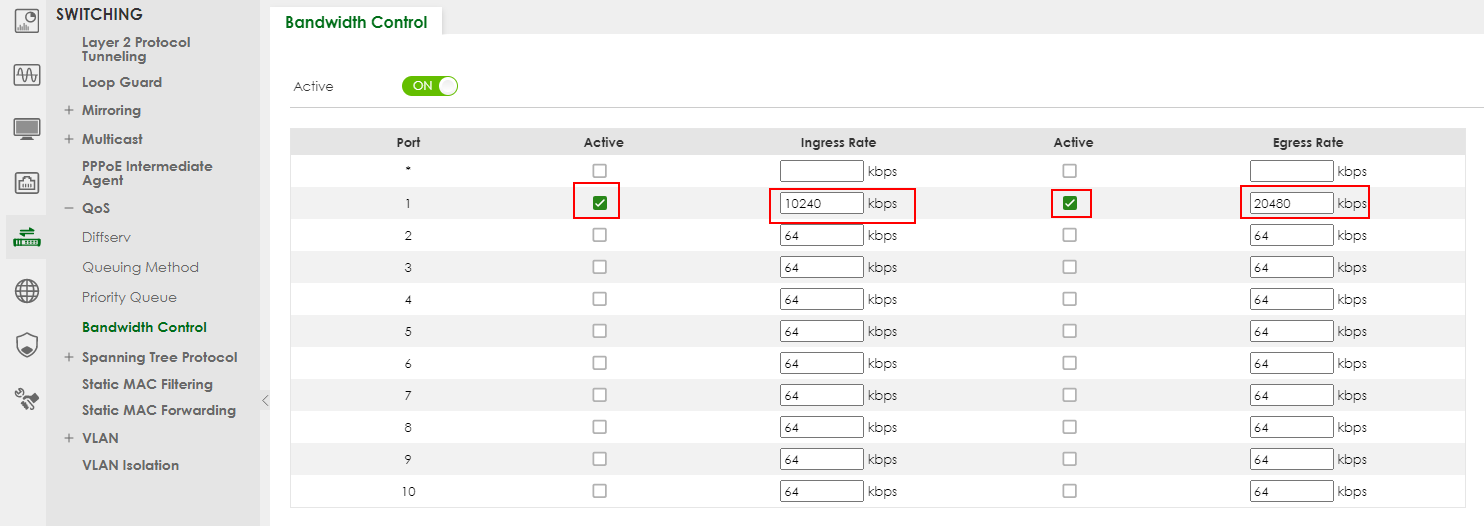

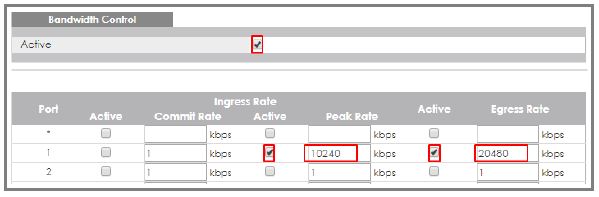

2. Merk av i boksen "Active". Skriv inn hastighetene i Ingress Rate(opplastingsgrense) = 10240 kbps og Egress Rate (nedlastingsgrense) = 20480 kbps.
Husk også å krysse av i "Aktiv"-boksene for portene. Klikk på "Apply" til slutt.

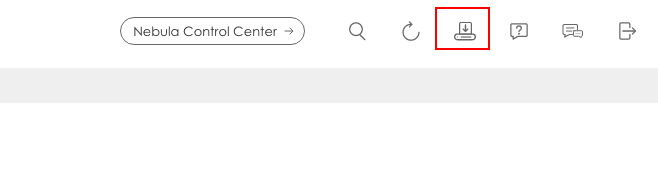

3. Lagre konfigurasjonen
Test resultatet

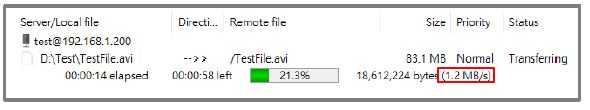

- Bruk PC-en til å laste opp en fil til FTP-serveren. Overføringshastigheten bør være mer eller mindre 1,25 MB/s (10240 Kbit/s).

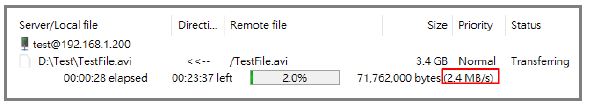

- Bruk PC-en til å laste ned en fil fra FTP-serveren. Overføringshastigheten bør være mer eller mindre 2,5 MB/s (20480 Kbit/s).
Hvis du har problemer
Slå på flytkontroll på både switchen og PC-en.
Et kjent problem vi har opplevd, er at TCP-gjennomstrømningen på enkelte enheter kan være ustabil og upålitelig. Dette skyldes at inngående båndbreddestyring (BWM) på enkelte enheter (f.eks. Windows-datamaskiner med mindre effektive nettverkskort) fungerer dårlig ved konfigurering av båndbreddestyring (hastighetsbegrensning) og kan føre til et uventet resultat. Når båndbreddestyring er implementert, øker gjennomstrømningen på inngangen ved å slå på flytkontroll fordi de sendende PC-ene ikke overskrider vindusstørrelsen og forårsaker pakketap.
Flytkontroll fungerer ved å sende pausesignaler til senderporten når mottakerportens (på svitsjen) bufferminne er fullt, noe som regulerer trafikken slik at den samsvarer med innstillingene for båndbreddekontroll på mottakerporten. Flytkontroll må være aktivert på begge sider for at den skal ha noen effekt. Det positive er imidlertid at de fleste nettverkskort i PC-er bør ha flytkontroll aktivert som standard, og derfor kan du oppnå tilfredsstillende resultater ved å aktivere flytkontroll bare på svitsjeportene.

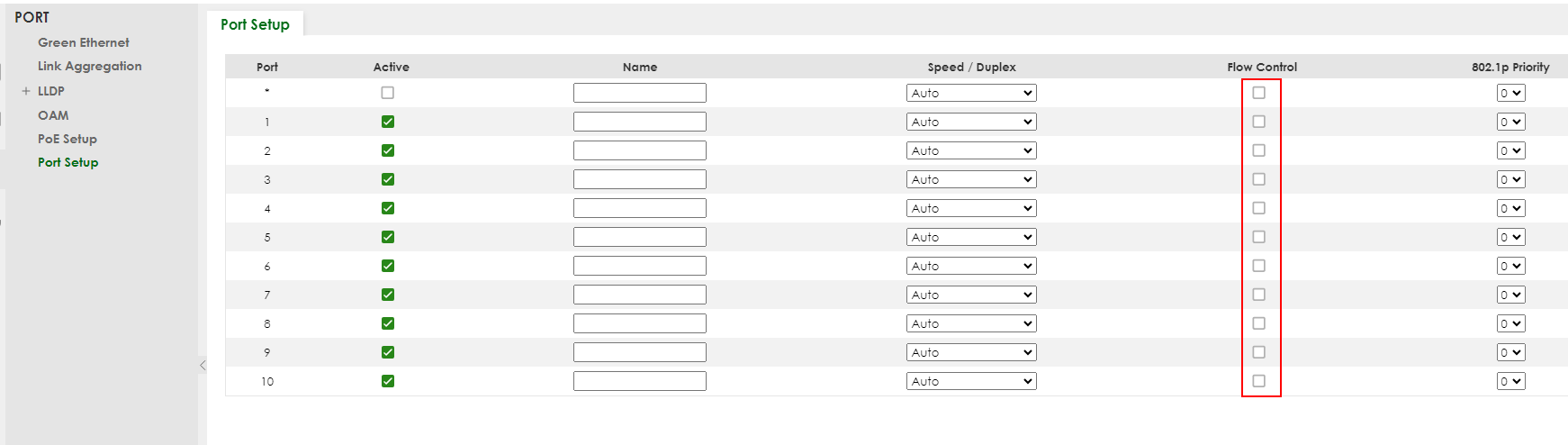

Konfigurer flytkontroll ved å navigere til:
PORT > Port Setup
2) Konfigurer båndbreddekontroll på det gamle GUI-et
1. Gå inn i web-GUI og gå til

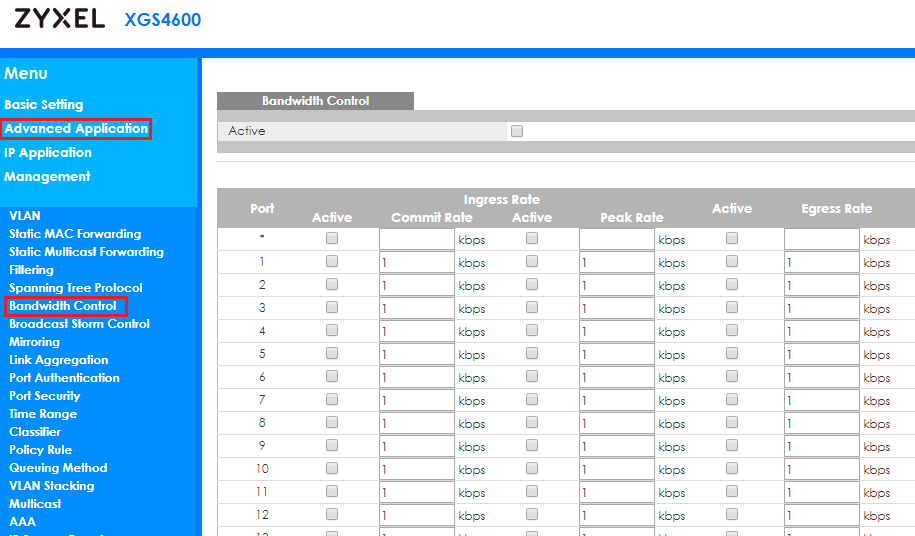

Menu > Advanced Application > Bandwidth Control
2. Merk av i boksen "Active". Skriv inn hastighetene i Ingress Rate(opplastingsgrense) = 10240 kbps og Egress Rate (nedlastingsgrense) = 20480 kbps.
Husk også å krysse av i "Aktiv"-boksene for portene. Klikk på "Apply" til slutt.
Test resultatet
- Bruk PC-en til å laste opp en fil til FTP-serveren. Overføringshastigheten bør være mer eller mindre 1,25 MB/s (10240 Kbit/s).
- Bruk PC-en til å laste ned en fil fra FTP-serveren. Overføringshastigheten bør være mer eller mindre 2,5 MB/s (20480 Kbit/s).
Hvis du har problemer
Slå på flytkontroll på både switchen og PC-en.
Et kjent problem vi har opplevd, er at TCP-gjennomstrømningen på enkelte enheter kan være ustabil og upålitelig. Dette skyldes at inngående båndbreddestyring (BWM) på enkelte enheter (f.eks. Windows-datamaskiner med mindre effektive nettverkskort) fungerer dårlig ved konfigurering av båndbreddestyring (hastighetsbegrensning) og kan føre til et uventet resultat. Når båndbreddestyring er implementert, øker gjennomstrømningen på inngangen ved å slå på flytkontroll fordi de sendende PC-ene ikke overskrider vindusstørrelsen og forårsaker pakketap.
Flytkontroll fungerer ved å sende pausesignaler til senderporten når mottakerportens (på svitsjen) bufferminne er fullt, noe som regulerer trafikken slik at den samsvarer med innstillingene for båndbreddekontroll på mottakerporten. Flytkontroll må være aktivert på begge sider for at den skal ha noen effekt. Det positive er imidlertid at de fleste nettverkskort i PC-er bør ha flytkontroll aktivert som standard, og derfor kan du oppnå tilfredsstillende resultater ved å aktivere flytkontroll bare på svitsjeportene.

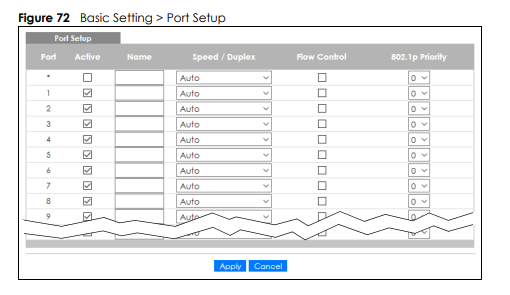

Konfigurer flytkontroll ved å navigere til "Basic Setting -> Port Setting":
