Denne artikkelen viser hvordan du konfigurerer stabling på switch. Ved å stable switch sammen kan du oppnå redundans i nettverket for servere og annet utstyr. Dette viser også hvordan du konfigurerer backup- og master-switch samt koblingsaggregering for switchene dine. Inkluderer både det nye og det gamle GUI.

Introduksjon til Switch Stacking

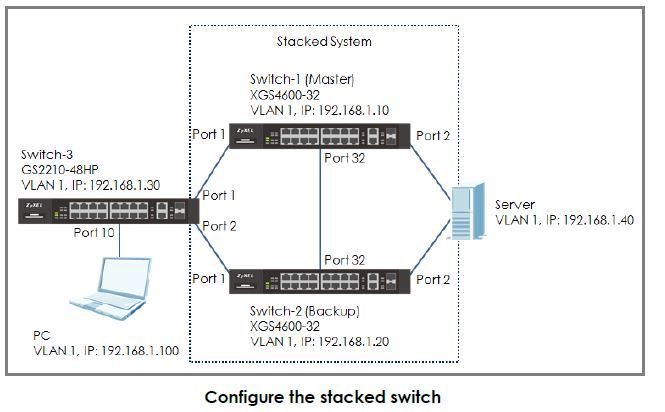

Eksemplet viser administratorer hvordan de kan konfigurere en stablet PRD_N_N_9Jhl42l4jL_0 for å sikre høy servertilgjengelighet. I dette eksempelet stabler vi Switch-1 og Switch-2 til én logisk switch. Ved å stable switch sammen, kan klienter fortsatt nå serveren selv om én switch går offline. Dette sikrer høy tilgjengelighet for serverne. I dette eksempelet instrueres administratorer om å koble fra alle koblinger før switches konfigureres, for å unngå nettverksavbrudd forårsaket av kringkastingsstormer.

Konfigurere stabling for Switch 1 og 2

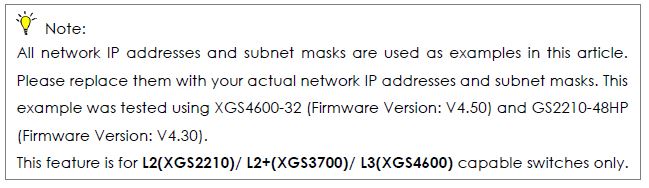

Merk: Alle nettverks-IP-adresser og nettverksmasker brukes som eksempler i denne artikkelen. Erstatt dem med de faktiske IP-adressene og nettverksmaskene i nettverket ditt. Dette eksemplet ble testet med XGS3800-28 (fastvareversjon: V4.80) og GS2220-50HP (fastvareversjon: V4.80).

Konfigurer Switch-1

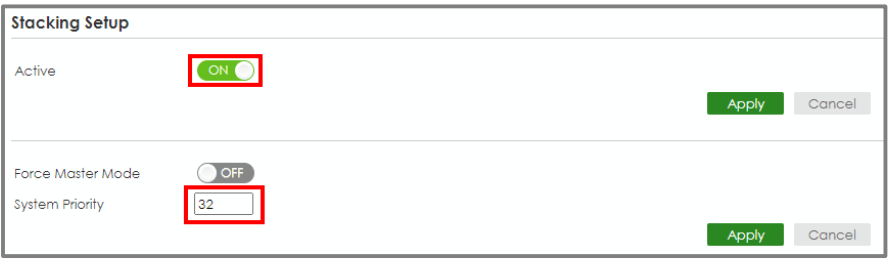

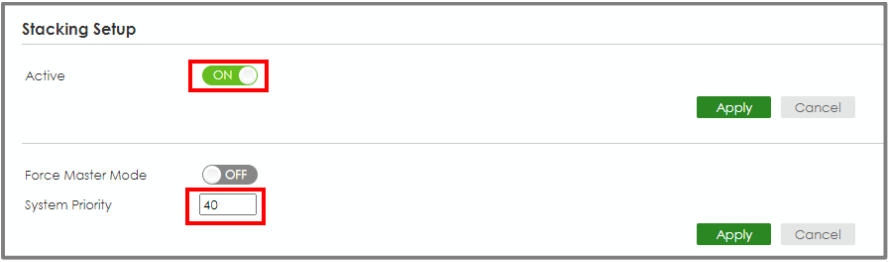

Gå inn i web-GUI og gå til Meny > System > Stacking > Stacking Setup. Tast inn systemprioriteten (jo høyere tallet er, desto høyere prioritet har den for å bli master), og klikk på "Apply". Aktiver innstillingen Aktiv, og klikk på "Bruk".

Switch-1 vil starte på nytt.

Konfigurer Switch-2

Gå inn i det grafiske brukergrensesnittet på nettet og gå til Meny > System >Stacking > Stacking Setup. Tast inn systemprioriteten (jo høyere tallet er, desto høyere prioritet har den for å bli master), og klikk på "Apply". Aktiver innstillingen Aktiv, og klikk på "Bruk".

Switch-2 vil starte på nytt.

Koble Switch-1 og Switch-2 sammen på port 28 ved hjelp av en 10-Gigabit-transceiver.

Switch-1 og Switch-2 blir en stablet switch.

LED-lampen for stabel-ID på frontpanelet på switch-ene skal vise "1" og "2".
Merk: I dette eksempelet har vi satt prioriteten til Switch-1 høyere enn Switch-2. Derfor vil Switch-1 bli Master.

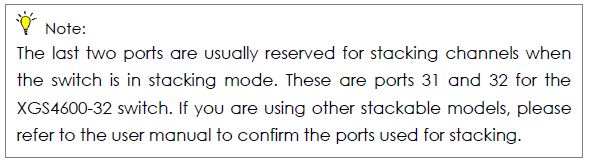

Merk: De fire siste portene er vanligvis reservert for stablingskanaler når PRD_N_N_9Jhl42l4jL_0 er i stablingsmodus. Dette er port 25, 26, 27 og 28 for XS3800-28 switch. Hvis du bruker andre stabelbare modeller, må du se i brukerhåndboken for å bekrefte hvilke porter som brukes til stabling.

Husk å lagre konfigurasjonen.

Konfigurer koblingsaggregering på stablet PRD_N_N_9Jhl42l4jL_0

Koble til den stablede switch og konfigurer koblingsaggregering

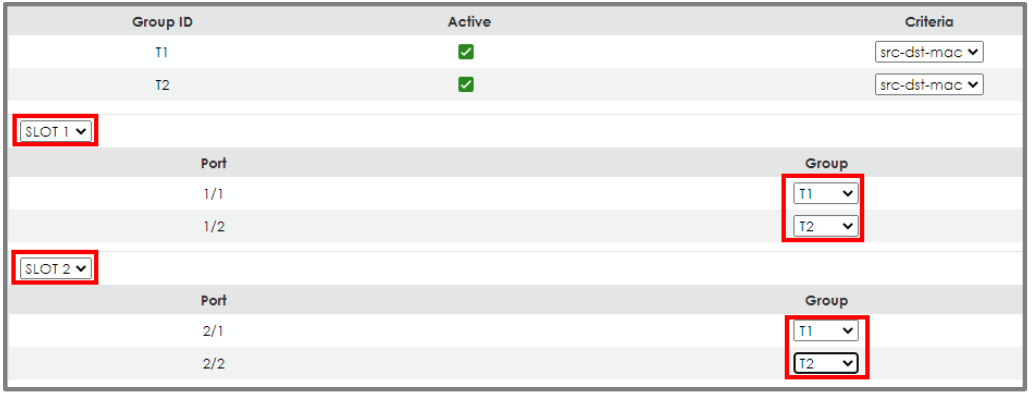

Gå inn i web-GUI og gå til Meny > Port > Link Aggregation > Link Aggregation Setting. Aktiver T1 og T2. Velg SLOT 1 og angi gruppen for port 1/1 og 1/2 som henholdsvis T1 og T2.

Klikk på "Apply".

Velg SLOT 2, og angi gruppen for port 2/1 og 2/2 som henholdsvis T1 og T2. Klikk på "Apply".

Angi kontrollprotokollen

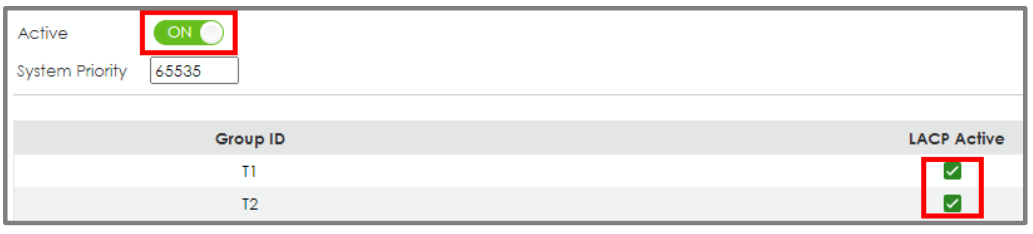

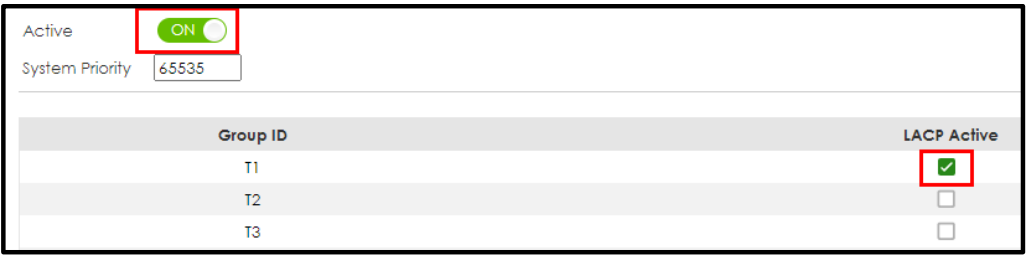

Gå til Meny > Port > Link Aggregation > Link Aggregation Control Protocol. Merk av i boksen "Active", både for T1 og T2.

Konfigurere koblingsaggregering på Switch-3

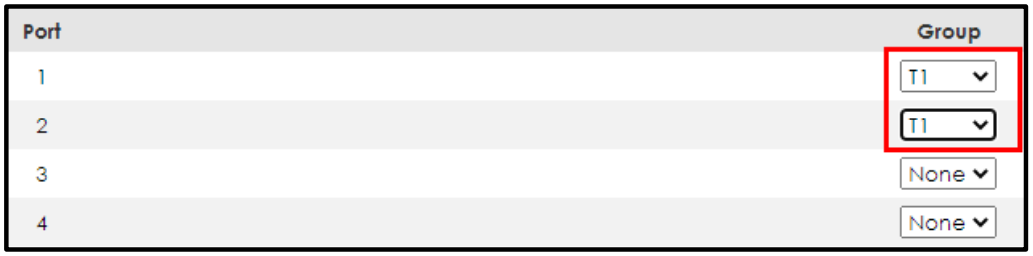

1 Gå til Meny > Port > Link Aggregation > Link Aggregation-innstilling. (Hvis du bruker V4.70-fastvare, går du til Meny > Avansert program > Link Aggregation > Link Aggregation-innstilling). Merk av i Active-boksen for T1, og velg port 1 og 2 som Group T1.

Klikk på "Bruk".

3 Gå til Meny > Port > Link Aggregation > Link Aggregation Control Protocol. (Hvis du bruker V4.70-fastvare, går du til Meny > Avansert program > Link Aggregation > Link Aggregation Setting >LACP)

Kryss av i boksen "Active" (Aktiv), i tillegg til for T1.

Test resultatet

1 Konfigurer Link Aggegegation mellom serverens to NIC og koble disse portene til port 1/2 og 2/2 på den stablede switch.

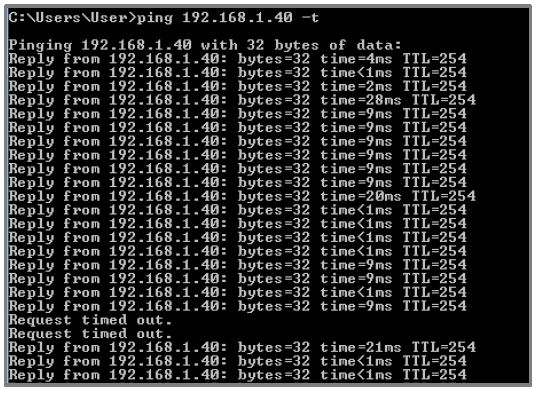

2 Bruk PC-en til å pinge serveren (192.168.1.40). Etter noen få pingforsøk prøver du å slå av Switch-1 (Master down). Pingen vil vise "timed out" noen ganger, og deretter vil pingen lykkes igjen når Switch-2 (Backup) blir den nye masteren.

Hva kan gå galt?

1. Stacking-portene er vanligvis de to siste portene på PRD_N_N_9Jhl42l4jL_0. Hvis du kobler til to switch ved hjelp av en port som ikke er en stablingsport, vil du oppdage at de to switch ikke vil danne et stablingssystem.
2. Husk å lagre konfigurasjonen før du utfører testen. Hvis du glemmer å lagre konfigurasjonen, vil alle konfigurasjonene gå tapt etter omstart. Derfor vil Link Aggregation forsvinne.

Konfigurere Stacking ved hjelp av det gamle Web GUI

Konfigurer Switch-1 og Switch-2 for Stacking

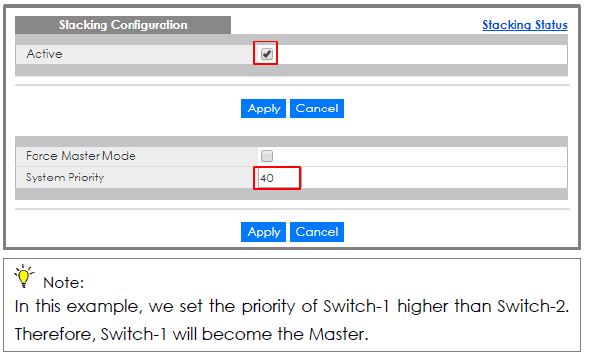

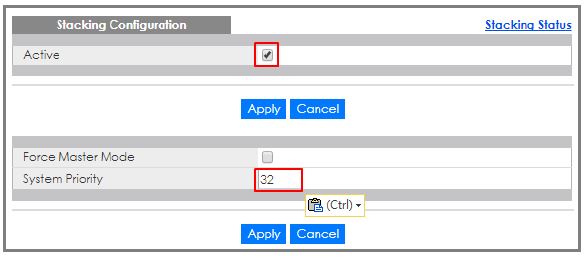

1. Konfigurer Switch-1: Gå inn i det grafiske brukergrensesnittet og gå til Meny > Grunnleggende innstillinger > Stacking > Konfigurasjon. Tast inn systemprioriteten (jo høyere tallet er, desto høyere prioritet har den for å bli master), og klikk på "Apply". Kryss av for "Aktiv", og klikk på "Bruk". Switch-1 vil starte på nytt.


2. Konfigurer Switch-2: Gå inn i web-GUI og gå til Menu > Basic Setting > Stacking > Configuration. Tast inn systemprioriteten (jo høyere tallet er, desto høyere prioritet har den for å bli master), og klikk på "Apply". Kryss av for "Aktiv", og klikk på "Bruk". Switch-2 vil starte på nytt.



3. Koble Switch-1 og Switch-2 sammen på port 32 ved hjelp av en 10-Gigabit-transceiver



4. Switch-1 og Switch-2 blir en stablet Stabel-ID-LED-en på frontpanelet på switches skal vise "1" og "2".

5. Husk å lagre konfigurasjonen

Konfigurer koblingsaggregering på stablede switch

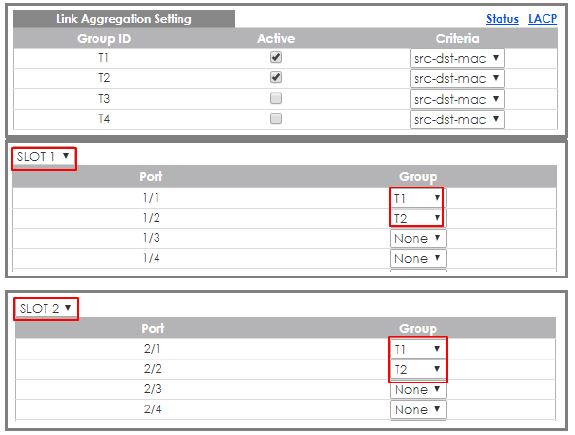

1. Koble til den stablede switch. Gå inn i web-GUI og gå til Meny > Avansert program > Link Aggregation > Link Aggregation Setting. Active T1 og Select SLOT 1 og angi Group for port 1/1 og 1/2 som henholdsvis T1 og T2. Klikk på "Apply". Velg SLOT 2, og angi gruppen for port 2/1 og 2/2 som henholdsvis T1 og T2. Klikk på "Apply".

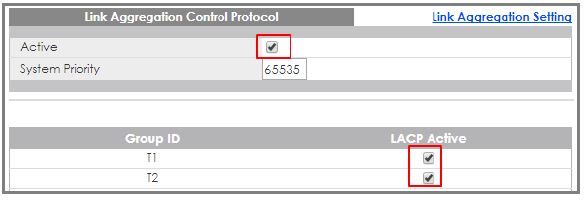

2. Gå til Meny > Avansert program > Link Aggregation > Link Aggregation Setting >LACP. Merk av i boksen "Active", både for T1 og T2.



Konfigurer koblingsaggregering på Switch-3

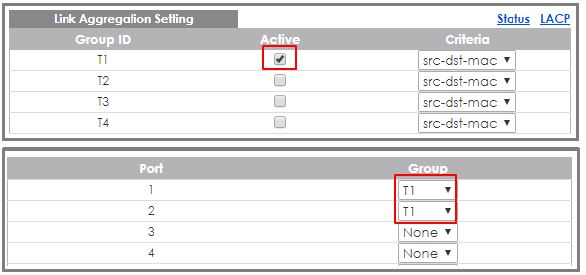

1. Gå til Meny > Avansert program > Link Aggregation > Link Aggregation Setting. Merk av i Active-boksen for T1, og velg port 1 og 2 som Group Klikk på "Apply".

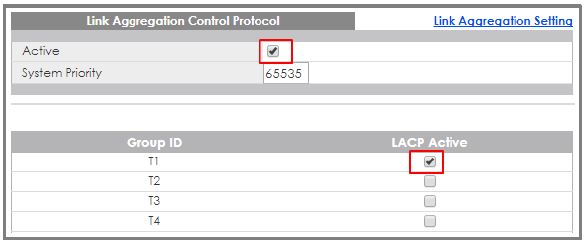

2. Gå til Meny > Avansert program > Link Aggregation > Link Aggregation Setting >LACP. Merk av i boksen "Active" (Aktiv), og klikk på "Apply" (Bruk).



Test resultatet

1. Konfigurer Link Aggegation mellom serverens to NIC og koble disse portene til port 1/2 og 2/2 på den stablede switch.

2. Bruk PC-en til å pinge serveren (192.168.1.40). Etter noen ganger med ping, prøv å slå av Switch-1 (Master down). Pingen vil vise "timed out" noen ganger, og deretter vil pingen lykkes igjen når Switch-2 (Backup) blir den nye masteren.



Hva kan gå galt?

• Stacking-portene er vanligvis de to siste portene i Hvis du kobler til to switch ved hjelp av en ikke-stacking-port, vil du oppdage at de to switch ikke vil danne et stacking-system.

• Husk å lagre konfigurasjonen før du gjør Hvis du glemmer å lagre konfigurasjonen, vil alle konfigurasjonene gå tapt etter omstart. Derfor vil Link Aggregation forsvinne.
